Измерители массовой концентрации аэрозольных частиц "АЭРОКОН" модели АЭРОКОН-П, АЭРОКОН-С, АЭРОКОН-М

Назначение

Измерители массовой концентрации а »ро зольных частиц «АЭРОКОИ» моделей АЭРОКОИ-11. АЭРОКОИ-М. АЭРОКОН-С (далее - измерители «АЭРОКОН») предназначены для измерения массовой концентрации аэрозольных частиц в воздухе рабочей юны. технологического контроля систем кондиционирования, вентиляционных систем и чисто!Ы воздуха объектов различною назначения.

Описание

Принцип действия измерителей «АЭРОКОН» оптический и основан на pci иорации рассеянного излучения. В качестве источника излучения используется 1вердотелы!ый полупроводниковый лазер с длиной волны 670 нм. Находящиеся в траектории луча аэрозольные частицы рассеивают падающее излучение. Интегральные значения интенсивности рассеянного излучения пропорциональны массовой концентрации аэрозольных частиц.

Конструктивно модель АЭРОКОН-П состоит из блока обработки информации и измерительного блока, свя тайных между собой соединительным кабелем. Проба воздуха прокачивается через ячейку измерительного блока посредством разрежения, создаваемого встроенным вентилятором Электрические сшналы передаются волок обработки информации результаты измерений и ви о алитируются на дисплее

Модель АЭРОКОН-М снежит из одного блока, в котором размещена измерительная кювета, встроенный насос для прокачивания пробы. Результаты измерений визуализирую|ся на дисплее

Модель АЭРОКОН-С состоит из одного измерительного блока, имеющего аналогичное исполнение с измерительным блоком модели .АЭРОКОН-П. Измерительная информация передается на ПЭВМ по интерфейсу RS-4X5 и визу алитируется при помощи стандартных программ операционной системы Windows Предусмотрены аналоговый выход (4-20 мА) и передача управляющих сш налов посредством релейных выходов.

Модели измерителей «АЭРОКОН» отлнчакмея шкже диапазонами измерений, массой. । абарн ia.Mii.

Измеритель моде ш АЭРОКОН-П

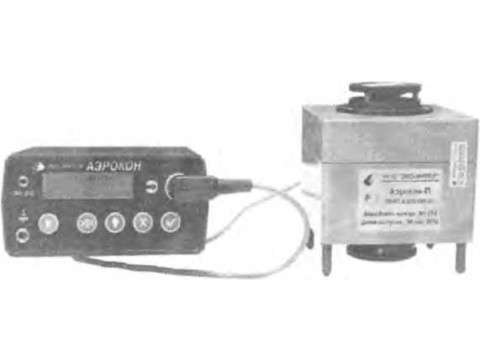

Рис.1. Внешний вид измерителей «АЭРОКОН» моделей АЭРОКОН-П. АЭРОКОН-М

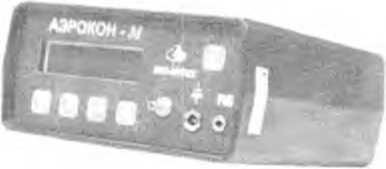

Измерите ль модели ХЭРОКОП-М

Рис.2. Внешний вид измерителя «АЭРОКО!I» модели АЭРОКОН-С

Прог раммное обеспечение

Измерители имею) встроенное программное обеспечение (ПО) «аегосоп». ПО используется для настройки параметров отображения результатов измерений, установки режимов измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов на внешние устройства и гл.

ПО идентифицируется путём вывода на жран наименования и номера версии (идентификационного номера) (модели АЭРОКОН-П. АЭРОКО] 1-М)

Измерители имеют защиту программною обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица I

При нормировании метрологических характеристик измерителей учтено влияние ПО «аегосоп

Метро.кнические и технические характеристики

1. Диапазоны измерений и пределы допускаемых погрешностей приведены в 1аблице2.

Габлипа 2.

I [римечаиие. Мсгро.фихчссьщ^.хщымеристики установле!

NaCl.                                                           1

азрозолю на основе

Эдя верна

подпись

Габаритные размеры и масса измерителей приведены в таблице 3,

Гиблина 3.

3. Напряжение литания, В

12.

3.5.

5000 ч.

от минус 10 до +40 ''С;

от 20 до 95 %: от 84 до 106.7 кПа.

4. Пот ребляемая мощность, В-A. не более

5. Срок службы, не менее, лет

6. Средняя наработка на отказ

7. Условия эксплуатации:

♦ диапазон температуры окружающей среды

« диапазон относительной влажности

• диапазон атмосферного давления

Знак утверждения нша

Знак утверждения типа наносится на лицевую панель измерителей «АЭРОКОН» и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комп.текшесть среде гва измерений

Комплектность

Таблица 4.

Поверка

осуществляется по документу МП-242-1560-2013 «Измерители массовой концентрации аэрозольных частиц «АЭРОКОН». Методика поверки», утверждённому «21» июня 2013 г. ГЦИ СИ ФГУП «ВГП4ИМ им. Д. И. Менделеева».

Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродиеперсных средах в соответствии с I.....ОС Г Р 8.606-2004 «ГСП Государственная

поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ± И) %.

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации на измерители «АЭРОКОН».

Нормативные документы

1. ГОСТ 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2. Технические условия ТУ 4215-001 -40001819-12.

Рекомендации к применению

Выполнение работ по обеспечению безопасных условий и охраны груда
