Калибраторы давления серии PACE
| Номер в ГРСИ РФ: | РБ 03 04 5364 14 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | "GE DRUCK", Великобритания |
|
Описание типа РБ 03 04 5364 14 [2014-07-31]
rb-03-04-5364-14_2014-07-31.pdf
|
Скачать |
Калибраторы давления серии РАСЕ (далее - калибраторы) предназначены для задания и измерения отрицательного и положительного избыточного давления и абсолютного давления при поверке и калибровке измерительных преобразователей давления и манометров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 5364 14 |
| Наименование | Калибраторы давления серии PACE |
| Год регистрации | 2014 |
| Номер сертификата | 8962 |
| Дата регистрации | 2014-03-04 |
| Срок действия | 2019-03-04 |
| Получатель сертификата | фирма "GE Druck", Соединенное Королевство (GB) |
Производитель / Заявитель
фирма "GE Druck"
Адрес: Fir Tree Lane, Grody, Leicester, LE6 OFH, Great Britain // Представительство: УП "Белэнергокип", г. Минск, 1-й Измайловский пер. 51, Республика Беларусь, (017)237-50-31, 237-10-99
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2405-2014. |
Поверители
Скачать
|
Описание типа РБ 03 04 5364 14 [2014-07-31]
rb-03-04-5364-14_2014-07-31.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы давления серии РАСЕ (далее - калибраторы) предназначены для задания и измерения отрицательного и положительного избыточного давления и абсолютного давления при поверке и калибровке измерительных преобразователей давления и манометров.
Калибраторы применяются в лабораторных условиях в качестве эталонных средств измерений в различных областях хозяйственной деятельности.
Описание
Принцип действия калибраторов основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов от встроенных пьезорезистивных измерительных преобразователей давления и отображении их на дисплее.
Калибраторы представляют собой портативные электронные средства измерений давления с расположенными на передней панели сенсорным экраном для задания режимов измерения или воспроизведения давления, а так же цифровой клавиатурой для набора и ввода значений физических величин.
Цветной жидкокристаллический дисплей калибратора отображает результаты измерений и воспроизведения в цифровом виде, а также отображает информацию о режиме его работы.
Калибраторы давления позволяют выполнять функции цифрового манометра и контроллера, обеспечивающего автоматический контроль и компенсацию давления при помощи специальных клапанов в пневматической системе, питающейся от независимого источника давления.
Калибраторы являются модульной системой давления с возможностью применения различных встроенных модулей давления.
Посредством интерфейсов IEEE, RS-232 возможна коммутация^е=^иэугими устройствами и связь с компьютером.
Режим работы микропроцессора устанавливается с помощьйсу кла£иш\1ого устройства.
Калибраторы выпускаются трёх модификаций: РАСЕ 5000, РАСЕ 6000 и РАСЕ 1000.
Модификации РАСЕ 5000, РАСЕ 6000 отличаются количеством встраиваемых модулей (РАСЕ 5000 - один встраиваемый модуль, РАСЕ 6000 - два встраиваемых модуля) и габаритными размерами. Калибратор РАСЕ 1000 отличается от двух других калибраторов отсутствием функции задания давления и величиной значения допускаемой погрешности.
Калибраторы состоят из базы и измерительных модулей. Измерительные модули могут использоваться как в составе калибратора, так и отдельно от него с использованием базы от любого другого калибратора РАСЕ.

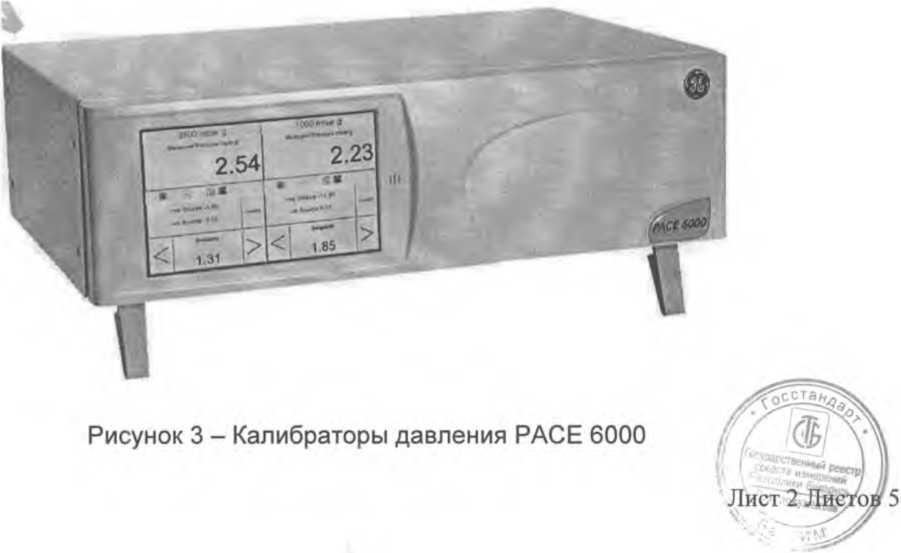

Внешний вид калибраторов давления серии РАСЕ показан на рисунках 1-3.
Место нанесения знака поверки приведено в приложении к описанию типа.

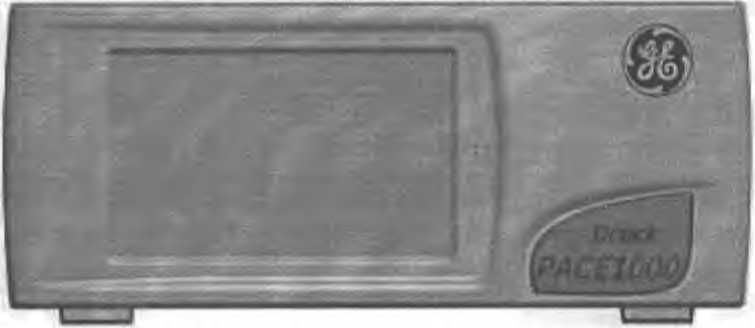

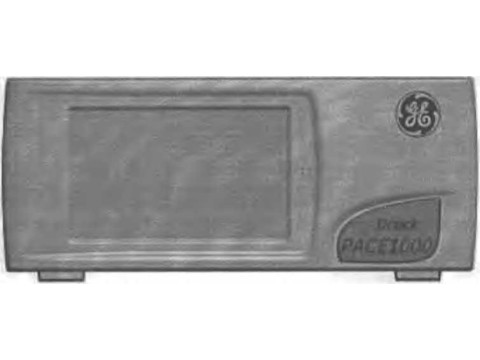

Рисунок 1 - Калибраторы давления РАСЕ 1000
Рисунок 2 - Калибраторы давления РАСЕ 5000
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики калибраторов давления типа представ-
1.
лены в
|
Наименование характеристики |
Значение характеристики | ||
|
РАСЕ 1000 |
РАСЕ 5000 |
РАСЕ 6000 | |
|
Верхний предел измерений (ВПИ) |
2,5 кПа (изб.) 7 кПа (изб.) 20 кПа (изб.) 35 кПа (изб.) 70 кПа (изб.) 100 кПа (изб.) 200 кПа (изб.) 350 кПа (изб.) 700 кПа (изб.) 1 МПа (изб.) 2 МПа (изб.) 3,5 МПа (изб.) 7 МПа (изб.) 10 МПа (изб.) 13,5 МПа (изб.) 17,2 МПа (изб.) 21 МПа (изб.) 35 МПа (абс.) 42 МПа (абс.) 70 МПа (абс.) 100 МПа (абс.) |
2,5 кПа (изб.) 7 кПа (изб.) 20 кПа (изб.) 35 кПа (изб.) 70 кПа (изб.) 100 кПа (изб.) 200 кПа (изб.) 350 кПа (изб.) 700 кПа (изб.) 1 МПа (изб.) 2 МПа (изб.) 3,5 МПа (изб.) 7 МПа (изб.) 10 МПа (изб.) 13,5 МПа (изб.) 17,2 МПа (изб.) 21 МПа (изб.) 35 МПа (абс.) 42 МПа (абс.) 70 МПа (абс.) 100 МПа (абс.) |
2,5 кПа (изб.) 7 кПа (изб.) 20 кПа (изб.) 35 кПа (изб.) 70 кПа (изб.) 100 кПа (изб.) 200 кПа (изб.) 350 кПа (изб.) 700 кПа (изб.) 1 МПа (изб.) 2 МПа (изб.) 3,5 МПа (изб.) 7 МПа (изб.) 10 МПа (изб.) 13,5 МПа (изб.) 17,2 МПа (изб.) 21 МПа (изб.) 35 МПа (абс.) 42 МПа (абс.) 70 МПа (абс.) 100 МПа (абс.) |
|
Пределы допускаемой абсолютной погрешности в диапазоне рабочих температур, Па - стандартное исполнение - высокоточное исполнение - прецизионное исполнение |
± (0,02 % ИВ + 0,02 % ВПИ) (для ВПИ 2,5 кПа: ± (0,2 % ИВ + 0,2 % ДИ), ВПИ 7 кПа: ± (0,1 % ИВ + 0,1 % ДИ), ВПИ 20 кПа: ± (0,04 % ИВ + 0,04 % ДИ)) ± (0,01 % ИВ + 0,01 % ВПИ) (для ВПИ 2,5 кПа: ± (0,1 % ИВ + 0,1 % ДИ), ВПИ 7 кПа: ± (0,05 % ИВ + 0,05 % ДИ), ВПИ 20 кПа: ± (0,02 % ИВ + 0,02 % ДИ)) ± (0,005 % ИВ + 0,005 % ВПИ) (для ВПИ 2,5 кПа: ± (0,05 % ИВ + 0,05 % ДИ), ВПИ 7 кПа: ± (0,025 % ИВ + 0,025 % ДИ), ВПИ 20 кПа: ± (0,01 % ИВ + 0,01 % ДИ)) | ||
|
Масса, кг, не более |
3,2 |
5 |
6,7 |
|
Габаритные размеры (ДхШхВ), мм, не более |
250x218x88 |
440x320x88 |
440x320x132 |
|
Рабочий диапазон температур, °C |
от 10 до 45 | ||
|
Относительная влажность, % |
от 5 до 95 (без конденсации) | ||
|
Температура хранения, °C |
от минус 20 до плюс 70 | ||
|
Напряжение питания, В |
от 90 до 260 | ||
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики |
|
РАСЕ 1000 РАСЕ 5000 РАСЕ 6000 | |
|
Потребляемая мощность, В А, не более |
200 |
|
Примечания ДИ - диапазон измерения; ИВ - измеряемая величина. | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
- калибратор давления серии РАСЕ;
- паспорт;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GE Druck", Великобритания.
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
МРБ МП. 2405-2014 " Калибраторы давления серии РАСЕ. Методика поверки".
Заключение
Калибраторы давления серии РАСЕ соответствуют технической документации фирмы "GE Druck", Великобритания, ГОСТ 12997-84.
Межповерочный интервал - не более 12 месяцев (для калибраторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
