Стенды для измерения, регулировки и контроля углов установки колес автомобилей "Тест-система лазерная СКО-1Л"
| Номер в ГРСИ РФ: | РБ 03 19 5360 14 |
|---|---|
| Раздел: | Средства технической диагностики [19] |
| Производитель / заявитель: | ОАО "Рогачевский завод "Диапроектор", г. Рогачев |
|
Описание типа РБ 03 19 5360 14 [2014-05-14]
rb-03-19-5360-14_2014-05-14.pdf
|
Скачать |
Стенд для измерения, регулировки и контроля углов установки колес автомобилен "Тест-система лазерная СКО-1Л" (в дальнейшем - тест-система) предназначен для контроля параметров установки колес легковых автомобилей при их проверке и регулировке в условиях спецавтоцентров. станций технического обслуживания и автомастерских.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 19 5360 14 |
| Наименование | Стенды для измерения, регулировки и контроля углов установки колес автомобилей "Тест-система лазерная СКО-1Л" |
| Год регистрации | 2014 |
| Номер сертификата | 8958 |
| Дата регистрации | 2014-03-04 |
| Срок действия | 2019-03-04 |
| Получатель сертификата | ОАО "Рогачевский завод "Диапроектор", г. Рогачев Гомельской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Рогачевский завод "Диапроектор"
Адрес: ул. Ленина, 142, 247675, г. Рогачев, Гомельская обл.
Контакты: (02339)4 10 08 / (02339)4 29 69 / diaprojector@mail.gomel.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2397-2014. |
Поверители
Скачать
|
Описание типа РБ 03 19 5360 14 [2014-05-14]
rb-03-19-5360-14_2014-05-14.pdf
|
Скачать |
Описание типа
Назначение
Стенд для измерения, регулировки и контроля углов установки колес автомобилен "Тест-система лазерная СКО-1Л" (в дальнейшем - тест-система) предназначен для контроля параметров установки колес легковых автомобилей при их проверке и регулировке в условиях спецавтоцентров. станций технического обслуживания и автомастерских.
Тест-система относится к средствам технической диагностики, имеющим точности’.-характеристики, и, являясь средством измерений, позволяют производить контроль и pci y-лировку следующих параметров установки колес:
- схождение передних колес;
- развал передних колес;
- продольный и поперечный наклоны осей поворотных стоек передних колес;
- разность и рассогласование углов разворота передних колес; центровка рулевого колеса;
- взаимное положение осей передних и задних колес;
- смещение колес и изгиб осей колес на переднем и заднем мостах.
Тест-системы рассчитаны на эксплуатацию при температуре от 1 до 45 °C и относи те в ной влажности воздуха до 98% при температуре 25°С.
Описание
Принцип работы тест-систем основан на оптическом способе регистрации информ., ции посредством проектора и измерителя угла наклона конструктивно соединенных меж.; собой и составляющих прибор измерительный.
Проектор посылает два световых лазерных пучка, которые формируют точечные свею вые указатели, визуально наблюдаемые в процессе измерений на соответствующих шкалах.
Световой пучок, посылаемый проектором перпендикулярно его оптической оси. служи г для обнаружения схождения колес, а световой пучок, посылаемый проектором вдоль сю он ги-ческой оси, служит для контроля осей колес, центровки рулевого колеса и т.д.
Измеритель угла наклона формирует на встроенной шкале световой укдзащгль. предназначенный для измерения развала колес, продольного и поперечного наклони оси пов^отнои стойки колеса. ц / ''' \\
стр. I из 6 у I!
Комплект тест-системы состоит из:
двух приборов измерительных (левый и правый), предназначенных непосредственно для измерения углов установки колес автомобиля;
двух балок опорных, предназначенных для закрепления приборов измерительных па ободьях колес автомобиля;
двух подставок с поворотными кругами, которые устанавливаются под управляемые колеса автомобиля:
двух индикаторов со шкалами, которые закрепляются на ободьях задних колес;
приспособления тормозного, предназначенного для блокировки педали ножного тормоза автомобиля в пронессе измерений и регулировки;
стопора рулевого колеса, предназначенного для блокировки рулевого колеса автомобиля в процессе измерений и регулировки;
набора контрольного инструмента (рейка контрольная и стойка контрольная), предназначенного для периодического контроля и регулировки приборов измерительных, с целью обеспечения заданной точности измерений, а также для поверки тест-системы;
комплекта щита настенного, предназначенного для размещения составных частей 1ест-сис1емы в нерабочем состоянии;
комплекта запасных частей, инструмента и принадлежностей, предназначенного для технического обслуживания тест-системы.
В качестве источников света в тест-системе применяются полупроводниковые лазерные диоды и светодиоды, что позволяет вести работы в условиях естественной и искусственной освещенности внутри помещений.
Питание каждого прибора измерительного тест-системы осуществляется от первичного источника питания напряжением 2.4 В - две аккумуляторные батареи типоразмера ДА.
Схема нанесения на тест-систему знака поверки (клейма-наклейки) приведена в приложении А.

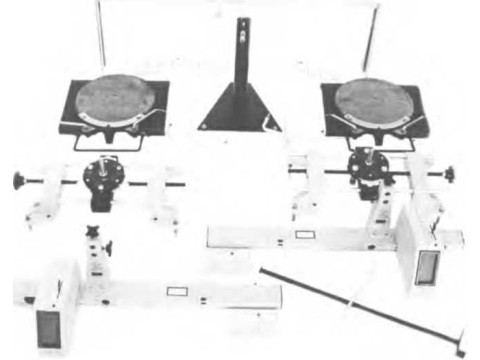

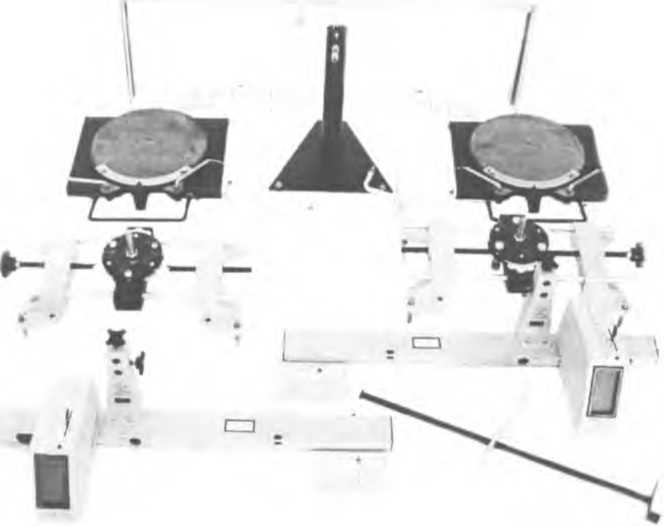

Внешний вид тест-системы показан на рисунке 1.
исунок 1 Внешний вид тест-системы лазерной СКО-1Л /"
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тест-системы приведены в таблице 1.
Таблица 1
|
Характеристика |
Нормируемое значение |
|
Диаметр обода контролируемых колес, мм (дюйм) |
от 304,8 до 508 (от 12 до 20) |
|
Пределы допускаемой абсолютной погрешности измерений основных параметров установки колес, не более: - схождения колес - угла развала колес - угла наклона оси поворотной стойки |
± 0,5 мм ± 10' ± 15' |
|
Максимальный потребляемый прибором измерительным при напряжении питания 2,4 В, мА |
220 |
|
Габаритные размеры (Д х Ш х В), мм - прибор измерительный левый (правый) - балка опорная - подставка - индикатор - рейка контрольная - стойка контрольная - стопор рулевого колеса - приспособление тормозное |
790x230x295 565x255x205 374x385x64 650x211 х 250 1037x 160x350 300x275x405 175x 172x400 620 х 60 х 200 |
|
Масса, кг - прибор измерительный левый (правый) - балка опорная - подставка - индикатор - рейка контрольная - стойка контрольная - стопор рулевого колеса - приспособление тормозное |
4,0 5,7 10,0 0,3 1,8 8,0 0,8 1,0 |
|
Масса комплекта щита настенного, кг |
10 |
|
Масса комплекта тест-системы в упаковке, кг |
ПО |
|
Установленная календарная продолжительность безотказной эксплуатации, месяцев |
12 |
|
Установленный полный срок службы при полном ресурсе не менее 15000 циклов, лет |
6 |
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на пластину, закрепленную на корпусе измерителя угла наклона приборов измерительных, а также на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплект поставки тест-системы приведен в таблицах 2-4.
Таблица 2 - Основной комплект тест-системы
|
Обозначение |
Наименование |
Количество, шт. |
|
9777.10.00.000 |
Прибор измерительный левый |
1 |
|
9777.10.00.003 |
Шкала |
1 |
|
9777.20.00.000 |
Прибор измерительный правый |
1 |
|
9777.20.00.003 |
Шкала |
1 |
|
9777.30.00.000 |
Балка опорная |
2 |
|
0804.40.00.000 |
Подставка |
2 |
|
0804.60.00.000 |
Приспособление тормозное |
1 |
|
0804.61.00.000 |
Стопор рулевого колеса |
1 |
|
0'804.92.00.000-02 |
Индикатор |
1 |
|
0804.92.00.000-03 |
Индикатор |
1 |
|
9777.01.00.000 |
Комплект ЗИП одиночный |
1 |
|
9777.03.00.000 |
Комплект щита настенного |
1 |
|
9777.04.00.000 |
Комплект тары и упаковки |
1 |
|
9777.00.00.000 ПС |
Паспорт |
1 |
|
9777.00.00.000 РЭ |
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Таблица 3 - Комплект запасных частей, инструмента и принадлежностей одиночный
|
Обозначение |
Наименование |
Количество, шт. |
|
Запасные части | ||
|
9777.10.00.003-01 |
Шкала |
1 |
|
0804.10.24.002 |
Шкала |
1 |
|
9777.20.00.003-01 |
Шкала |
1 |
|
Инструменты и принадлежности | ||
|
9777.70.00.000 |
Рейка контрольная |
1 |
|
9777.80.00.000 |
Стойка контрольная* |
1 |
|
0804.01.00.002 |
Колпачок* |
2 |
|
М26.16.501 |
Салфетка |
1 |
|
* Поставляются совместно | ||
Таблица 4 - Комплект щита настенного
|
Обозначение |
Наименование |
Количество, пгт. |
|
0804.03.00.010 |
Крюк |
10 |
|
0804.03.00.020 |
Крюк |
4 |
|
9777.03.00.001 |
Пластина |
1 |
|
9777.03.00.001-01 |
Пластина |
1 |
|
0804.03.00.002 |
Шайба |
14 |
|
Болт M6-6g х 16.58А.019 ГОСТ 7805-70 |
2 | |
|
Гайка М5-6Н.5А.016 ГОСТ 5927-70 |
14 | |
|
i |
Гайка М6-6Н.5А.019 ГОСТ 5927-70 |
2 |
|
Шайба А.6.01.10 кп.019 ГОСТ 11371-78 |
4 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 400046055.056-2013 Стенд для измерения, регулировки и контроля углов установки колес автомобилей "Тест-система лазерная СКО-1Л". Технические условия
МРБ МП. 2357 -2014 Стенд для измерения, регулировки и контроля углов установки колес автомобилей "Тест-система лазерная СКО-1Л". Методика поверки
Заключение
Стенд для измерения, регулировки и контроля углов установки колес автомобилей "Тест-система лазерная СКО-1Л" соответствует требованиям технических условий изготовителя ТУ BY 400046055.056-2013.
I
Межповерочный интервал - не более 12 месяцев.
Государственные приемочные испытания проведены центром испытаний средств измерений государственного предприятия "Гомельский ЦСМС".
Аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008 г.
