Калибраторы портативные АТ01m
| Номер в ГРСИ РФ: | РБ 03 13 3973 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "ГлобалТест", г. Саров, Нижегородская обл. |
Калибраторы портативные АТО 1m (далее - калибраторы) предназначены для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры в полевых и лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3973 13 |
| Наименование | Калибраторы портативные АТ01m |
| Год регистрации | 2013 |
| Номер сертификата | 8493 |
| Дата регистрации | 2013-04-26 |
| Срок действия | 2017-03-26 |
| Получатель сертификата | ООО "ГлобалТест", г. Саров Нижегородской обл., Россия (RU) |
Производитель / Заявитель
ООО "ГлобалТест"
Адрес: 607185, г. Саров, Нижегородская обл., ул. Павлика Морозова, д. 6
Контакты: Тел.: (83130) 4-02-44; Факс: (83130) 6-42-57; Email: mail@globaltest.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по А3009.326. МП-11. |
| Признание поверки | Первичная при выпуске из производства: ООО "ГлобалТест" (номер реестра - №1057, шифр поверительного клейма - БСХ)(НТК №04-13). |
Поверители
Скачать
|
Описание типа РБ 03 13 3973 13 [2009-04-25]
rb-03-13-3973-13_2009-04-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3973 13 [2013-08-13]
rb-03-13-3973-13_2013-08-13.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы портативные АТО 1m (далее - калибраторы) предназначены для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры в полевых и лабораторных условиях.
Описание
Принцип действия калибраторов основан на возбуждении с частотой 159,15 Гц колебаний электродинамической системы и поддержания постоянного уровня ускорения с помощью датчика обратной связи.
Конструктивно калибратор представляет миниатюрный электродинамический вибростенд, объединенный с электронной схемой управления и блоком питания в одном корпусе.
Крепление поверяемых вибропреобразователей осуществляется с помощью шпильки М8-7Н или специальных переходников в зависимости от конструкции вибропреобразователей.
Питание калибратора осуществляется от внутреннего батарейного источника питания, содержащего четыре сменных аккумулятора типа АА.

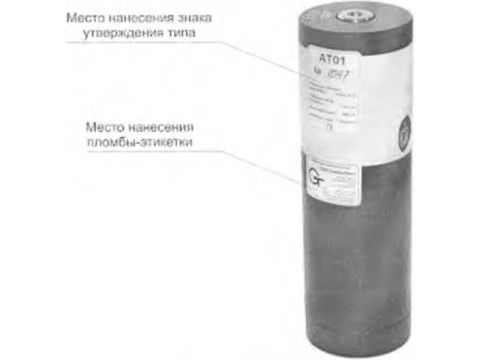

Рисунок 1 - Внешний вид калибратора
Метрологические и технические характеристики____________
|
Номинальное значение частоты воспроизводимых колебаний, Гц |
159,2 |
|
Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний в рабочих условиях эксплуатации, % |
±1 |
|
Номинальное СКЗ ускорения воспроизводимых колебаний, м/с" |
10 |
|
Коэффициент поперечных составляющих воспроизводимых колебаний, %, не более |
5 |
|
Коэффициент гармоник воспроизводимых колебаний, %, не более |
3 |
|
Пределы допускаемой относительной погрешности воспроизведения СКЗ ускорения, % |
±2 |
|
Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур на воспроизводимое СКЗ ускорения, %/°С |
±0,15 |
|
Минимальное напряжение питания (включение предупредительной световой индикации - мигание светодиода), В |
3,6 |
|
Индукция магнитного поля рассеивания над столом калибратора, Тл, не более |
10'3 |
|
Время установления рабочего режима, с, не более |
5 |
|
Время непрерывной работы, с, не менее |
55 |
|
Масса поверяемых вибропреобразователей, кг, не более |
0,16 |
|
Масса калибратора, кг, не более |
1,1 |
Габаритные размеры калибраторов:
- диаметр не более 60 мм;
- высота не более 185 мм.
Рабочие условия эксплуатации калибратора:
- температура окружающего воздуха от минус 10 до плюс 50 °C;
- относительная влажность воздуха до 80 % при 35 °C;
- переменное магнитное поле с напряженностью до 400 А/м частотой 50 Гц.
Средний срок службы не менее 5 лет.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типа
Знак утверждения типа наносится на самоклеющуюся этикетку совместно с основными техническими характеристиками типографским способом. Кроме того, знак утверждения типа наносят на заглавный лист паспорта АБКЖ.442268.002ПС и руководства по эксплуатации АБКЖ.442268.002РЭ типографским способом в левом верхнем углу.
Комплектность
Комплектность калибратора соответствует указанной в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Калибратор портативный ATOlm |
АБКЖ.442268.002 |
1 шт. |
|
Калибратор портативный ATOlm. Руководство по эксплуатации |
АБКЖ.442268.002РЭ |
одно на партию |
|
Методика поверки |
А3009.326.МП-11 | |
|
Калибратор портативный ATOlm. Паспорт |
АБКЖ.442268.002ПС |
1 шт. |
|
Крепежная шпилька АНО 108 |
АБКЖ.758221.007 |
1 шт. |
|
Крепежная шпилька АН0805 |
АБКЖ.75 8221.006 |
1 шт. |
|
Переходник резьбовой AD01 |
АБКЖ.753125.006 |
1 шт. |
|
Переходник резьбовой ADO8O3 |
АБКЖ.753125.007 |
1 шт. |
|
Переходник резьбовой AD0805 |
АБКЖ.753125.006-01 |
1 шт. |
|
Дополнительные принадлежности |
по требованию |
Поверка
осуществляется по документу А3009.326.МП-11 «Калибраторы портативные ATOlm.
Методика поверки» утверждённому ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 11.11.2011.
Основные средства поверки: вибропреобразователь эталонный пьезоэлектрический АР10 с измерительным усилителем АР5100 и вольтметром универсальным В7-78/1 (пределы допускаемой относительной погрешности ±0,5 %).
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации на калибратор АБКЖ.442268.002РЭ «Калибратор портативный АТО 1m. Руководство по эксплуатации».
Нормативные документы
1 МИ 2070-90 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот 3-10'1 - 2-104 Гц.
2 АБКЖ.442268.002ТУ Калибратор портативный ATOlm. Технические условия.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
