Комплексы программно-технические "Автонит"
| Номер в ГРСИ РФ: | РБ 03 13 3654 13 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "Автонит", г. Санкт-Петербург |
Комплексы программно-технические «Автонит» (краткое наименование -ПТК «Автонит») предназначены для измерения входных аналоговых сигналов от первичных преобразователей температуры, от первичных преобразователей с унифицированным выходным сигналом по ГОСТ 26.011; от тахометрических первичных преобразователей; от числоимпульсных датчиков и для логического управления исполнительными механизмами и технологическими агрегатами и автоматического регулирования параметров технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3654 13 |
| Наименование | Комплексы программно-технические "Автонит" |
| Год регистрации | 2013 |
| Номер сертификата | 8498 |
| Дата регистрации | 2013-04-26 |
| Срок действия | 2017-08-03 |
| Получатель сертификата | ООО "Автонит", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "Автонит"
Адрес: 193318, г. Санкт-Петербург, ул. Коллонтай, 14, корп.2, офис 92
Контакты: (812)440-9201 / mail@autonit.spb.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 16174-07. |
Поверители
Скачать
|
Описание типа РБ 03 13 3654 13 [2013-09-20]
rb-03-13-3654-13_2013-09-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3654 13 [2008-04-28]
rb-03-13-3654-13_2008-04-28.pdf
|
Скачать |
Описание типа
Назначение
Комплексы программно-технические «Автонит» (краткое наименование -ПТК «Автонит») предназначены для измерения входных аналоговых сигналов от первичных преобразователей температуры, от первичных преобразователей с унифицированным выходным сигналом по ГОСТ 26.011; от тахометрических первичных преобразователей; от числоимпульсных датчиков и для логического управления исполнительными механизмами и технологическими агрегатами и автоматического регулирования параметров технологических процессов.
Комплексы программно-технические «Автонит» применяются для автоматизации технологических процессов промышленных объектов различного назначения.
Описание
В состав комплексов программно-технических с резервированной двухуровневой структурой входят:
- комплексы локальные программно-технические (ЛПТК);
- автоматизированные рабочие места (АРМ) операторов;
- каналы передачи информации.
ЛПТК принимают входные аналоговые и дискретные сигналы, обрабатывают эти сигналы по заданным алгоритмам и формируют дискретные и аналоговые команды управления технологическим оборудованием по заданным алгоритмам.
АРМ оператора обеспечивает представление информации обслуживающему персоналу и обмен информацией с внешними системами с реализацией функций управления, мониторинга, регистрации и архивации.
Каналы передачи информации между локальными ПТК и АРМ по территории объекта управления реализованы с помощью волоконно-оптических линий связи (ВОЛС).
Каналы передачи информации между составными частями локальных ПТК реализованы с помощью каналов связи Profibus.
Общее количество входных каналов измерительных (ИК) - до 201, в том числе:
- каналов измерения аналоговых сигналов - до 189;
- каналов измерения тахометрических сигналов - до шести;
- каналов измерения число-импульсных сигналов - до шести.
Общее количество входных каналов дискретных - до 6 групп входов (в каждой группе по 64 двухпозиционных сигналов типа «сухой контакт», либо по 32 двухпозиционных сигналов напряжения).

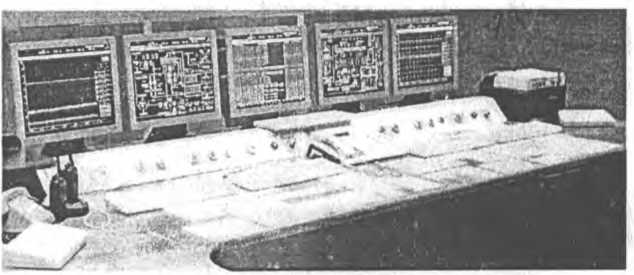

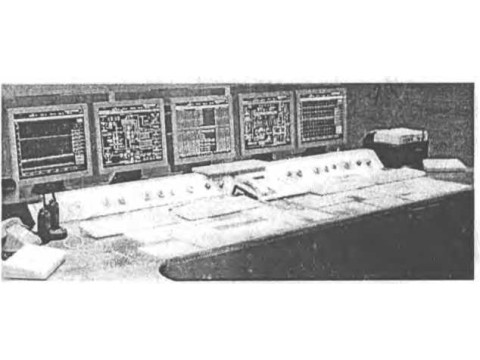

Внешний вид представлен на рисунках 1 и 2.

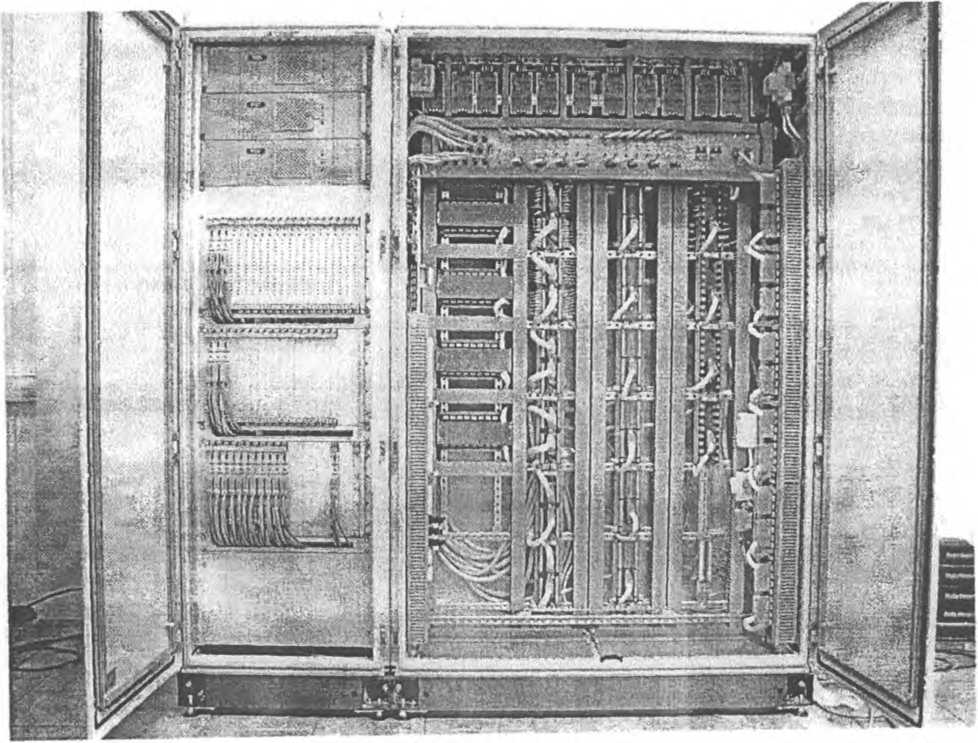

Рисунок 2
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) представлены в табл. I.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Автонит |
Идентификационное наименование отсутствует |
Номер версии отсутствует |
FCC7 |
CRC16 |
Уровень защиты ПО «Автонит» - «С».
Технические характеристики
Диапазоны измерения, типы градуировок, пределы допускаемой основной погрешности ИК и пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочем диапазоне температур, приведены в табл. 2.
Таблица 2
|
Наименование ИК |
Диапазон измерения |
Пределы допускаемой основной погрешности, приведенной к диапазону измерений, % |
Пределы допускаемой дополнительной приведенной погрешности, %/10 °C |
|
ИК сигналов силы постоянного тока |
от 4 до 20 мА |
±0,15 |
±0,075 |
|
от 0 до 20 мА |
±0,10 |
±0,075 | |
|
от 0 до 5 мА |
±0,10 |
±0,075 | |
|
от минус 5 до 5 мА |
±0,10 |
±0,075 | |
|
ИК сигналов напряжения посто-явного тока |
от 0 до 75 мВ |
±0,15 |
±0,075 |
|
от Одо 5 В |
±0,10 |
±0,050 | |
|
от 0 до 10 В |
±0,10 |
±0,050 | |
|
от минус 5 до 5 В |
±0,10 |
±0,050 | |
|
от минус 10 до 10 В |
±0,10 |
±0,050 | |
|
ИК сигналов от первичных преобразователей температуры: ТСМ 50М, тем 100М теп son, теп юоп, теп soon ТХА(К) TXK(L) тжвд, ТХКн(Е), THH(N) |
от минус 200 до 200 °C |
±0,20 |
±0,200 |
|
от минус 260 до 850 °C |
±0,20 |
±0,200 | |
|
от минус 270 до 1372 °C |
±0,15 |
±0,075 | |
|
от минус 200 до 800 °C |
±0,15 |
±0,075 | |
|
от минус 210 до 1200 °C |
±0,15 |
±0,075 | |
|
от минус 270 до 1000 °C |
±0,15 |
±0,075 | |
|
от минус 270 до 1300 °C |
±0,15 |
±0,075 | |
|
ИК частоты следования импульсов тахометрических сигналов |
от 5 до 30 000 Гц |
±0,05 |
±0,025 |
Погрешность счета импульсных сигналов не хуже единицы младшего разряда
Пределы абсолютной погрешности компенсации холодного спая преобразователей термоэлектрических, °C
±2
2201Й
50 ± 1
220 tg
500
350
2000x1900x600
Электропитание комплекса осуществляется от двух сетей:
от основной сети:
- переменный ток напряжения, В
- частота, Гц
от резервной сети:
- постоянный ток напряжения, В
Мощность, потребляемая комплексом от основной сети электропитания, составляет, В-A, не более (без учета электропитания токовых аналоговых датчиков объекта автоматизации)
Масса комплекса, кг, не более
Габариты ЛПТК, мм, не более (ширина, высота, глубина)
Габариты АРМ, мм, не более:
- двухместный пульт управления мм (ширина, высота, глубина);
3150x1250x1850
2400x1250x1850
от минус 25 до 60
до 95
от 84 до 106,7
от 5 до 35
до 75
от 84 до 106,7
80000
12
- одноместный пульт управления
Условия эксплуатации ЛПТК:
- температура окружающего воздуха, °C
- относительная влажность воздуха при 35 °C, %
- атмосферное давление, кПа
Условия эксплуатации АРМ:
- температура окружающего воздуха, °C
- относительная влажность воздуха при 30 °C, %
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Полный средний срок службы, лет, не менее
Знак утверждения типа
наносится на лицевую поверхность шкафа локального ПТК методом наклейки, на формуляры ФО и руководство по эксплуатации РЭ типографским способом.
Комплектность
Комплект поставки:
1) ПТК «Автонит» в составе:
- локальные ПТК «Автонит»;
- АРМ операторов.
2) Программное обеспечение.
3) Руководство по эксплуатации.
4) Формуляры на составные части комплекса.
5) Таблицы подключения внешних сигналов.
6) Таблицы и схемы соединений изделий ПТК «Автонит».
Поверка
осуществляется по методике поверки МП 16174-07, утвержденной ГЦИ СИ ФГУ «Тест-С.-Петербург» в феврале 2007 г.
Перечень эталонов, применяемых при поверке:
- магазин сопротивлений Р4831,0 - 300 Ом, КТ 0,02;
- калибратор многофункциональный MCX-IIR, 0-52 мА, ПГ 0,01 %, 0 - 60 В, ПГ0,01%;
- генератор SFG-830, 20 мГц - 30 МГц, ПГ ±10‘5 Т, амплитуда 1 - 5-103 мВ.
Сведения о методах измерений
Методика измерений изложена в Руководстве по эксплуатации.
Нормативные документы
1. РД 153-34.1-35-127-2002 «Общие технические требования к программно-техническим комплексам для АСУ ТП тепловых электростанций».
2. ГОСТ Р 8.596-2002 «Метрологическое обеспечение измерительных систем. Основные положения».
3. ТУ 4217-111-11156366-2006 «Программно-технический комплекс «Автонит». Технические условия».
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений.
