Калибраторы электрических сигналов СА
| Номер в ГРСИ РФ: | РБ 03 13 3316 07 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Yokogawa Electric Corporation", Япония |
Калибраторы электрических сигналов СА предназначены для измерений и воспроизведения сигналов напряжения и силы постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления, частоты периодических сигналов, а также для измерения напряжения переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 3316 07 |
| Наименование | Калибраторы электрических сигналов СА |
| Год регистрации | 2007 |
| Номер сертификата | 4568 |
| Дата регистрации | 2007-04-19 |
| Срок действия | 2012-04-19 |
| Получатель сертификата | фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Корея (KR) |
Производитель / Заявитель
фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd."
Адрес: 14-1, Yangpyongdong-4Ga, Youngdeungpo-Gu, Seoul, 150-866
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1731-2007 |
Поверители
Скачать
|
Описание типа РБ 03 13 3316 07 [2007-01-01]
rb-03-13-3316-07_2007-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 3316 07 [2009-05-18]
rb-03-13-3316-07_2009-05-18.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы электрических сигналов СА предназначены для измерений и воспроизведения сигналов напряжения и силы постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления, частоты периодических сигналов, а также для измерения напряжения переменного тока.
Калибраторы применяются в качестве эталонного или рабочего средства измерений при испытаниях, поверке и калибровке в полевых или лабораторных условиях преобразователей электрических сигналов, вторичных измерительных приборов, каналов измерительных систем.
Описание
Калибратор СА представляет собой портативный электрический прибор с расположенными на передней панели жидкокристаллическим дисплеем с регулируемой подсветкой, и клавишами, которые группируются в соответствии с их функциями. Калибраторы СА представлены модификациями СА150, СА71, СА51, СА12Е, САНЕ, различающимися функциональными возможностями и метрологическими характеристиками.
Калибратор (модификации СА150, СА51, СА71) состоит из двух рабочих секций (измерение и воспроизведение), работающих независимо друг от друга и гальванически развязанных. Это позволяет использовать калибратор для одновременного задания входного сигнала и измерения выходного сигнала поверяемого преобразователя.
Питание калибратора осуществляется как от внутреннего аккумулятора или батарей, так и от сети переменного тока при использовании специального адаптера. Калибраторы имеют связь с компьютером или принтером через интерфейс RS-232C. Наличие встроенного источника питания постоянного тока 12 В позволяет использовать калибратор в качестве источника питания для датчиков (модификаций CAI IE, СА51, СА71, СА150).

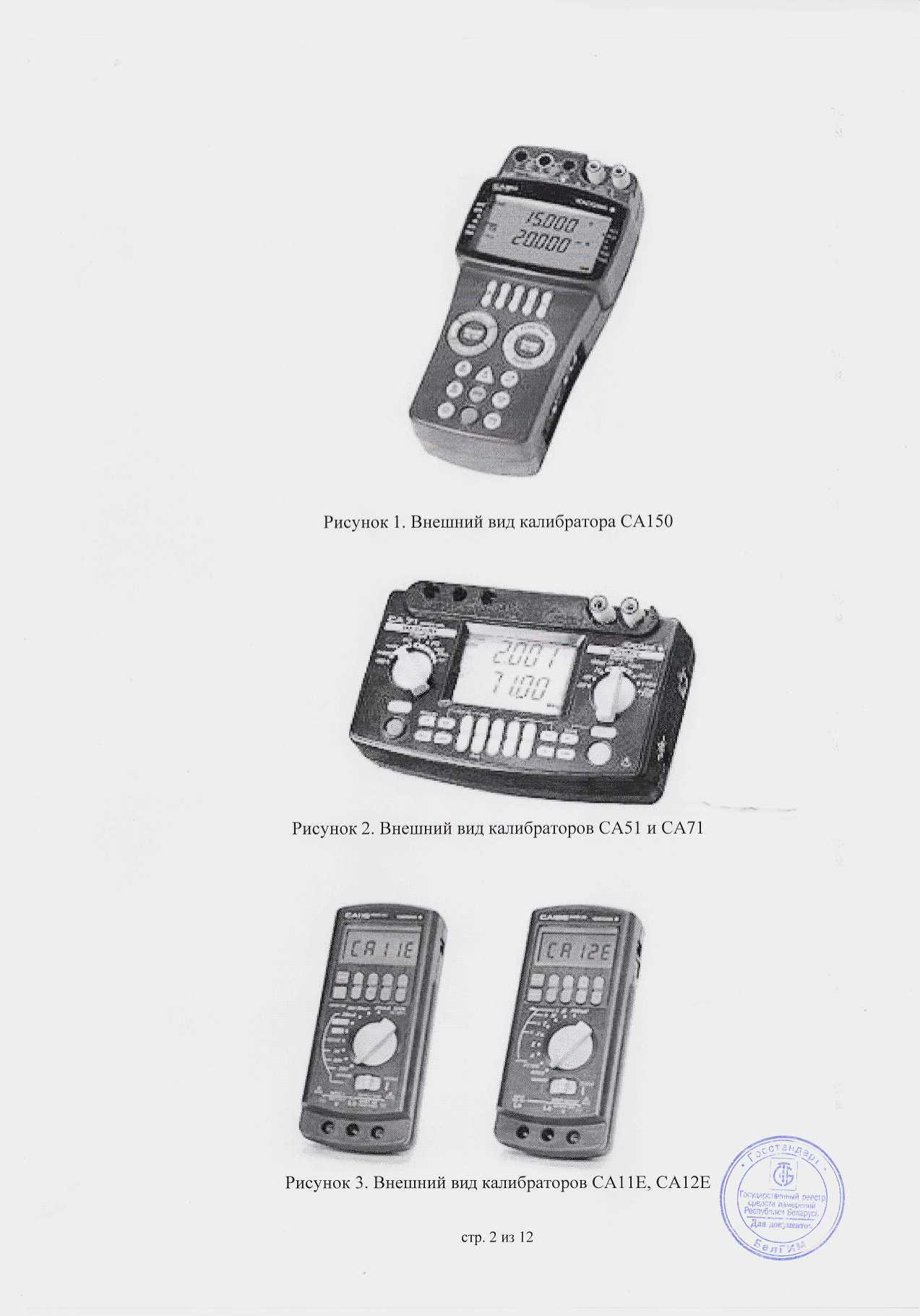

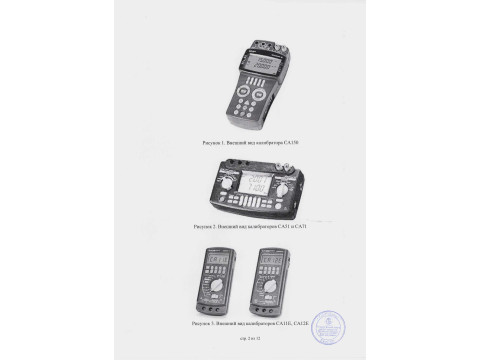

Внешний вид калибраторов представлен на рисунках 1,2, 3.
Место нанесения знака поверки (клейма-наклейки) указано в Приложений.
стр. 1 из 12
LJ/f
Рисунок 3. Внешний вид калибраторов CAI IE, СА12Е
стр. 2 из 12
ГГ|л:у;иг<1|р.|1н(ий PtH'Cp]
1 4мм^-|'»ь1 i
\ Ресттгл. ir« бёер.>п. /
Рисунок 1. Внешний вид калибратора СА150
Рисунок 2. Внешний вид калибраторов СА51 и СА71
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики калибраторов электрических сигналов СА представлены в таблицах 1- 6. Основные эксплуатационные характеристики различных модификаций калибраторов представлены в таблице 7.
Таблица 1. Калибратор СА150. Воспроизведение электрических величин
|
Тип сигнала |
Обозначение диапазона |
Диапазон воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности, До (при Т=23±5°С) |
|
1 |
2 |
3 |
4 |
5 |
|
Напряжение постоянного тока |
100 mV |
0...±110,000 мВ |
1 мкВ |
±(0,02% от Х+ 10 мкВ) |
|
1 V |
0...±1,10000 В |
10 мкВ |
±(0.02% от X + 0,05 мВ) | |
|
10 V |
0...±11,0000 В |
0,1 мВ |
±(0,02% от X + 0,5 мВ) | |
|
30 V |
0...±30,00 В |
10 мВ |
±(0,02% от Х+ 10 мВ) | |
|
Сила постоянного тока |
20 mA |
0...+22,000 мА |
1 мкА |
±(0,025% от X + 3 мкА) |
|
20 mA SINK |
-22,000...0 мА |
1 мкА |
±(0,025% от X + 6 мкА) | |
|
Сопротивление |
500Q |
0...550,00 Ом |
0,01 Ом |
±(0,02% от X + 0,1 Ом) |
|
5 kQ |
0...5,5000 кОм |
0,1 Ом |
±(0,05% от Х+ 1.5 Ом) | |
|
50 kQ |
0...55,000 кОм |
1 Ом |
±(0,1% от Х +50 Ом) | |
|
Непрерывная по-следовател ьность импульсов |
100 Hz |
1,00...110.00 Гц |
0.01 Гц |
±0,05 Гц |
|
1000 Hz |
90.0... 1100,0 Гц |
0,1 Гц |
±0,5 Гц | |
|
10 kHz |
0,9... 11,0 кГц |
0,1 кГц |
±0,1 кГц | |
|
50 kHz |
9...50 кГц |
1 кГц |
±1 кГц | |
|
Количество импульсов |
CPM |
1,0... 1100,0 имп./мин |
0,1 имп./мин |
±0,5 имп./мин |
|
Любой диапазон частоты |
0...60000 импульсов |
1 импульс |
- | |
|
Сигналы термопар |
К (ТХА) |
-200.0...-100,0 °C |
0,1 °C |
±(0,02% от X + 0,8°С) |
|
-100,1...1372,0 °C |
0,1 °C |
±(0,02% от X + 0,5°С) | ||
|
Е (ТХКн) |
-200,0...-100.0 °C |
0,1 °C |
±(0,02% от X + 0,6°С) | |
|
-100,1...1000,0 °C |
0,1 °C |
±(0,02% от X + 0,4°С) | ||
|
J (ТЖК) |
-200.0...-100,0 °C |
0,1 °C |
±(0,02% от X + 0,7°С) | |
|
-100,1... 1200.0 °C |
0,1 °C |
±(0,02% от X + 0,4°С) | ||
|
Т (ТМК) |
-200,0...-100,0 °C |
0,1 °C |
±(0,02% от X + 0.8°С) | |
|
-100,1...400,0 °C |
0,1 °C |
±(0,02% от X + 0,5°С) | ||
|
N (ТНН) |
-200,0...0,0 °C |
0,1 °C |
±(0,02% от Х+ 1,0°С) | |
|
0,1...1300,0 °C |
0,1 °C |
±(0,02% от X + 0,5°С) | ||
|
К (ТПП) |
0...100 °C |
1°С |
±(0,02% от X + 2°С) | |
|
101...1768 °C |
1°С |
±(0.02% от Х+ 1,2°С) | ||
|
S (ТПП) |
0...100 °C |
1°С |
±(0,02% от X + 2°С) | |
|
101...1768 °C |
1°С |
±(0.02% от Х+ 1,2°С) | ||
|
В (ТПР) |
600... 1000 °C |
1°С |
±(0,02% от Х+ 1,5°С) | |
|
1001...1820 °C |
1°С |
±(0.02% от Х+ 1°С) |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 | |
|
Сигналы термопреобразователя сопротивления |
Pt 100 |
-200,0...850,0 °C |
0,1 °C |
±(0,025% от X + 0,3°С) | |
|
Примечания: а) X - значение воспроизводимой величины. б) Пределы допускаемой дополнительной погрешности от28°С до40°С: ±(О.1*До)/°С. |
в диапазоне температур от 0 до 18°С и | ||||
Продолжение таблицы 1
в) Пределы допускаемой основной погрешности До для каждого типа термопары указаны без учета погрешности канала компенсации температуры холодного спая.
г) Характеристики канала компенсации температуры холодного спая:
- диапазон измерений температуры: от минус 10°С до плюс 50°С;
- пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от 18°С до 28°С: ±0,5°С;
- пределы допускаемой абсолютной погрешности канала компенсации температуры спая в диапазоне от минус 10°С до плюс 18°С и в диапазоне от 28°С до 50°С: ±1°С. д) Не производите измерение/генерацию сигналов при одновременной зарядке аккумуляторной батареи, так как тепло, выделяемое в процессе зарядки, влияет на точность Генерацию и измерение рекомендуется проводить не менее чем через 2 часа после зарядки.
Таблица 2. Калибратор СА150. Измерение электрических величин
|
Тип сигнала |
Обозначение диапазона |
Диапазон воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности, До (при Т=23±5°С) |
|
1 |
2 |
3 |
4 |
5 |
|
Напряжения постоянного тока |
500 mV |
0...±500.00 мВ |
10 мкВ |
±(0,02% от X ± 50 мкВ) |
|
5 V |
0...±5,0000 В |
0,1 мВ |
±(0,02% от X ± 0.5 мВ) | |
|
35 V |
0...±35,000 В |
1 мВ |
±(0,025% от X ± 5 мВ) | |
|
Сила постоянного тока |
20 mA |
0...±20,000 мА |
1 мкА |
±(0,025% от X ± 4 мкА) |
|
100mA |
О...±1ОО,ОО мА |
10 мкА |
±(0.04% от X ± 30 мкА) | |
|
Сопротивление |
500 Q |
0...500,00 Ом |
0,01 Ом |
±(0,055% от Х±0,0750м) |
|
5 kQ |
0...5,0000 кОм |
0,1 Ом |
±(0,055% от X ± 0.75Ом) | |
|
50 kQ |
0...50,000 кОм |
1 Ом |
±(0.055% от Х+10 Ом) | |
|
Непрерывная последовательность импульсов |
100 Hz |
1,00...110,00 Гц |
0,01 Гц |
±0,02 Гц |
|
1000 Hz |
1,0... 1100,0 Гц |
0,1 Гц |
±0,2 Гц | |
|
10 kHz |
0,001...11.000 кГц |
0.001 кГц |
±0,002 кГц | |
|
Количество импульсов |
CPM |
0... 100000 имп./мин |
1 имп./мин |
- |
|
CPH |
0... 100000 имп./час |
1 имп./час |
- |
|
1 |
2 |
3 |
4 |
5 |
|
Сигналы термопар |
К (ТХА) |
-200,0...-100,0 |
0,1 °C |
±(0.05% от X + 2°С) |
|
-100.1...1372, |
0,1 °C |
±(0,05% от Х± 1,5°С) | ||
|
Е (ТХКн) |
-200.0...-100,0 |
0,1°С |
±(0,05% от X ± 2°С) | |
|
-100,1...1000, |
0,1 °C |
±(0,05% от X ± 1,5°С) | ||
|
.1 (ТЖК) |
-200,0...-100,0 |
0,1 °C |
±(0.05% от X ± 2°С) | |
|
-100.1...1200, |
0,1 °C |
±(0,05% от X + 1,5°С) | ||
|
Т (ТМК) |
-200,0...-100,0 |
0,1°С |
±(0,05% от X + 2°С) | |
|
-100.1...400,0 |
0,1 °C |
±(0,05% от Х+ 1,5°С) | ||
|
N (ТНН) |
-200.0...-100,0 |
0,1°С |
±(0,05% от X + 2°С) | |
|
-100,1...1300, |
0,1 °C |
±(0,05% от X + 1,5°С) | ||
|
R (ТПП) |
0...99 |
1°С |
±(0,05% от X + 3°С) | |
|
100... 1768 |
1°С |
±(0,05% от X ± 2°С) | ||
|
S (ТПП) |
0...99 |
1°С |
±(0.05% от X ± 3°С) | |
|
100...1768 |
1°С |
±(0,05% от X + 2°С) | ||
|
В (ТПР) |
600...999 |
1°С |
±(0,05% от X ± 3°С) | |
|
1000...1820 |
1°С |
±(0,05% от X ± 2°С) | ||
|
Сигналы термопреобразователя сопротивления |
Pt 100 |
-200.0...850,0 |
0,1 °C |
±(0,05% от X ± 0,6 °C) |
|
Примечания: а) X - значение измеряемой/воспроизводимой величины. б) Пределы допускаемой дополнительной погрешности в диапазоне температур от 0 до 18°С и от 28°С до 40°С: ±(0.1 *Д0)/оС. в) Пределы допускаемой основной погрешности До для каждого типа термопары указаны без учета погрешности канала компенсации температуры холодного спая. г) Характеристики канала компенсации температуры холодного спая: - диапазон измерений температуры: от минус 10°С до плюс 50°С; - пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от 18°С до 28°С: ±0,5°С; - пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от минус 10°С до плюс 18°С и в диапазоне от 28°С до 50°С: ±1 °C. д) Не производите измерение/генерацию сигналов при одновременной зарядке аккумуляторной батареи, так как тепло, выделяемое в процессе зарядки, влияет на точность. Генерацию и измерение рекомендуется проводить не менее чем через 2 часа после зарядки. | ||||
Таблица 3. Калибраторы СА51 и СА71. Воспроизведение электрических величин.
|
Функция |
Обозначение диапазона |
Диапазон воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности. До (при Т=23±5°С) | ||
|
1 |
2 |
3 |
4 |
5 | ||
|
Напряжение |
100 mV |
-10,00...! 10,00 мВ |
10 |
мкВ |
±(0,02% от X ± 15 мкВ) | |
|
постоянного тока |
1 V |
0...1.1000 |
В |
0.1 |
мВ |
±(0,02% от X ± 0,1 мВ) |
|
10 V |
0...11,000 |
В |
1 |
мВ |
±(0.02% от X ± 1 мВ) | |
|
30 V |
0...30,000 |
в |
10 |
мВ |
±(0,02% от X ± 10 мВ) | |
|
Сила постоянного |
20 mA |
0...24,000 |
мА |
1 |
мкА |
±(0,025% от X + 3 мкА) |
|
тока |
4-20 mA |
4/8/12/16/20 |
мА |
4 |
мА | |
|
20 mA SINK |
0,1...24.000 |
мА |
1 |
мкА |
±(0,05% от X ± 3 мкА) | |
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
Сопротивление |
400 Q |
0...400.00 Q |
0,01 Q |
±(0,025% от Х + 0.1 Q) |
|
Непрерывная последовательность импульсов |
500 Hz |
1,0...500,0 Гц |
0,1 Гц |
±0,2 Гц |
|
1000 Hz |
90...1100 Гц |
1 Гц |
±1 Гц | |
|
10 kHz |
0,9...11,0 кГц |
0,1 кГц |
±0,1 кГц | |
|
Количество импульсов |
Любой диапазон частоты |
1...99999 импульсов |
1 импульс |
- |
|
Сигналы термопар |
К (ТХА) |
-200,0...-100,0 °C |
0,1 °C |
±(0,02% от X + 0,8°С) |
|
-100,1...1372,0 °C |
0,1 °C |
±(0,02% от X + 0,5°С) | ||
|
Е (ТХКн) |
-200.0...-100,0 °C |
0,1°С |
±(0.02% от X + 0,6°С) | |
|
-100,1...1000.0 °C |
0,1 °C |
±(0,02% от X + 0,4°С) | ||
|
J (ТЖК) |
-200,0...-100,0 °C |
0,1 °C |
±(0,02% от X + 0,7°С) | |
|
-100,1...1200,0 °C |
0,1 °C |
±(0,02% от X + 0,4°С) | ||
|
Т (ТМК) |
-200,0...-100,0 °C |
0,1 °C |
±(0.02% от X + 0,8°С) | |
|
-100,1...400,0 °C |
0,1 °C |
±(0,02% от X + 0,5°С) | ||
|
N (ТНН) |
-200,0...0,0 °C |
0,1 °C |
±(0,02% от X + 1,0°С) | |
|
0,1...1300,0 °C |
0,1°С |
±(0.02% от X + 0,5°С) | ||
|
R (ТПП) |
0...99 °C |
1°С |
±(0,02% от X + 2°С) | |
|
100...1768 °C |
1°С |
±(0,02% от X ± 1,2°С) | ||
|
S (ТПП) |
0...99 °C |
1°С |
±(0,02% от X + 2°С) | |
|
100...1768 °C |
1°С |
±(0,02% от Х+ 1,2°С) | ||
|
Сигналы термопар |
В (ТПР) |
600...999 °C |
1°С |
±(0,02% от Х+ 1,5°С) |
|
1000... 1820 °C |
1°С |
±(0,02% от Х+ 1°С) | ||
|
Сигналы термопреобразователя сопротивления |
Pt 100 |
-200,0...850.0 °C |
0,1 °C |
±(0,025% от X + 0,3°С) |
|
Примечания: а) X - значение измеряемой/воспроизводимой величины. б) Пределы допускаемой дополнительной погрешности в диапазоне температур от 0 до 18°С и от 28°С до 50°С: ±(0.1 хД0)/°С. в) Пределы допускаемой основной погрешности ДО для каждого типа термопары указаны без учета погрешности канала компенсации температуры холодного спая. г) Характеристики канала компенсации термопары холодного спая: - диапазон измерений температуры: от минус 10°С до плюс 50°С; - пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от 18°С до 28°С: ±0,5°С; - пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от минус 10°С до плюс 18°С и в диапазоне от 28°С до 50°С: ±1 °C. | ||||
Таблица 4. Калибраторы СА51 и СА71. Измерение электрических величин
|
Функция |
Обозначение диапазона |
Диапазон воспроизведения |
Разрешающая способность |
Пределы допускаемой основной погрешности. До (при Т=23±5°С) |
|
1 |
2 |
3 |
4 |
5 |
|
Напряжение постоянного тока |
100 mV |
0...±l 10,00 мВ |
10 мкВ |
±(0,025% от X + 20 мкВ) |
|
1 V |
O...±1,1OOO в |
0,1 мВ |
±(0,025% от X + 0,2 мВ) | |
|
10 V |
0...±l 1,000 в |
1 мВ |
±(0,025% от X + 2 мВ) | |
|
100 V |
0...±l 10,00 в |
0,01 В |
±(0,05% от X ± 20 мВ) | |
|
Напряжение переменного тока |
1 V |
0...1,100 в |
1 мВ |
±(0,5% от X ± 5 мВ) |
|
10 V |
0...11,00 в |
0,01 мВ |
±(0,5% от X + 0,05 мВ) | |
|
100 V |
0...110,0 в |
0,1 В |
±(0,5% от X + 0,5 мВ) | |
|
300 V |
0...300 в |
1 В |
±(0,5% от X + 5 В) | |
|
Сила постоянного тока |
20 mA |
0...±24.000 мА |
1 мкА |
±(0,025% от X + 4 мкА) |
|
100 mA |
0... ±100,00 мА |
10 мкА |
±(0,04% от X + 30 мкА) | |
|
Сопротивление |
400 Q |
0...400,00 П |
0,01 Q |
±(0,05% от X ± 0,1 Q) |
|
Непрерывная последовательность импульсов |
100 Hz |
1,0...500,0 Гц |
0,1 Гц |
±0,2 Гц |
|
1000 Hz |
90...1100 Гц |
1 Гц |
±1 Гц | |
|
10 kHz |
0,9... 11,0 кГц |
0,1 кГц |
±0,1 кГц | |
|
Количество импульсов |
CPM |
0...99999 имп./мин |
1 имп./мин |
±2 имп./мин. |
|
CPH |
0...99999 имп./час |
1 имп./час |
±2 имп./час | |
|
Сигналы термопар |
К (TXA) |
-200,0...-100,0 °C |
0,1 °C |
±(0.02% от X ± 0,8°С) |
|
-100,1...1372,0 °C |
0,1 °C |
±(0.02% от X + 0.5°С) | ||
|
E (TXKh) |
-200,0...-100,0 °C |
0,1 °C |
±(0.02% от X + 0,6°С) | |
|
-100,1...1000,0 °C |
0,1 °C |
±(0.02% от X + 0,4°С) | ||
|
J (ТЖК) |
-200,0...-100.0 °C |
0,1 °C |
±(0,02% от X + 0,7°С) | |
|
-100,1...1200,0 °C |
0,1 °C |
±(0,02% от X + 0,4°С) | ||
|
Сигналы термопар |
T (TMK) |
-200.0...-100,0 °C |
0,1 °C |
±(0,02% от X + 0.8°С) |
|
-100,1...400,0 °C |
0,1°С |
±(0,02% от X + 0,5°С) | ||
|
Сигналы термопар |
N (THH) |
-200,0...0,0 °C |
0,1 °C |
±(0,02% от Х+ 1,0°С) |
|
0,1...1300,0 °C |
0,1 °C |
±(0,02% от X ± 0,5°C) | ||
|
R (ТПП) |
0...99 °C |
1°С |
±(0,02% от X ± 2°С) | |
|
100... 1768 °C |
1°С |
±(0,02% от Х± 1,2°С) | ||
|
S (ТПП) |
0...99 °C |
1°С |
±(0,02% от X + 2°С) | |
|
100...1768 °C |
1°С |
±(0,02% от X + 1,2°С) | ||
|
Сигналы термопар |
В (ТПР) |
600...999 °C |
1°С |
±(0.02% от X ± 1,5°С) |
|
1000... 1820 °C |
1°С |
±(0,02% от Х± 1°С) |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
|
Сигналы термопреобразователя сопротивления |
Pt 100 |
-200,0...850.0 °C |
0,1 °C |
±(0.025% от X + 0.3°С) |
|
Примечания: а) X - значение измеряемой/воспроизводимой величины. б) Пределы допускаемой дополнительной погрешности в диапазоне температур от 0 до 18°С и от 28°С до 50°С: ±(0,1 х Д0)/°С. в) Пределы допускаемой основной погрешности До для каждого типа термопары указаны без учета погрешности канала компенсации температуры холодного спая. г) Характеристики канала компенсации термопары холодного спая: - диапазон измерений температуры: от минус 10°С до плюс 50°С; - пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от 18°С до 28°С: ±0,5°С; - пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от минус 10°С до плюс 18°С и в диапазоне от 28°С до 50°С: ±1°С. | ||||
Таблица 5. Калибратор CAI 1Е. Воспроизведение и измерение электрических величин
|
Функция |
Обозначение диапазона |
Диапазон воспроизведения / измерения |
Разрешающая способность |
Пределы допускаемой основной погрешности До, (при Т=23±5°С) | ||
|
Воспроизведение |
100 mV |
0...110,00 |
мВ |
10 |
мкВ |
±(0,05% от X + 50 мкВ) |
|
напряжения |
1 V |
0...1,1000 |
В |
0,1 |
мВ |
±(0,05% от X + 0,2 мВ) |
|
постоянного тока |
1-5 V |
1/2/3/4/5 |
В |
шаг |
1 В |
±(0,05% от X + 2 мВ) |
|
10 V |
0... 11,000 |
В |
1 |
мВ |
±(0,05% от X + 2 мВ) | |
|
30 V |
0...30,00 |
В |
10 |
мВ |
±(0,05% от X + 20 мВ) | |
|
Воспроизведение |
20 mA |
0...24,000 |
мА |
1 |
мкА |
±(0,05% от X ± 4 мкА) |
|
силы постоянного |
4-20 mA |
4/8/12/16/20 мА |
шаг |
4 мкА |
±(0,05% от X + 4 мкА) | |
|
тока |
20 mASINK |
0,1...24,000 |
мА |
1 |
мкА |
±(0,1% от X+ 4 мкА) |
|
Измерение |
100 mV |
0...±110,00 |
мВ |
0,01 |
мВ |
±(0.05% от X + 0,07 мВ) |
|
напряжения |
1 V |
0...±1100.0 |
мВ |
0,1 |
мВ |
±(0,05% от X + 0,2 мВ) |
|
постоянного тока |
10 V |
0...±11,000 |
В |
1 |
мВ |
±(0,05% от X ± 2 мВ) |
|
30 V |
0...±30,00 |
В |
10 |
мВ |
±(0,05% от X + 20 мВ) | |
|
Измерение силы постоянного тока |
20 mA |
0...±24,000 |
мА |
0,001 мА |
±(0,05% от X + 4 мкА) | |
Примечания:
а) Пределы допускаемой дополнительной погрешности в диапазоне температур от 0 до 18°С и от 28°С до 50°С: ±(0.1 хД0)/°С (для всех производимых диапазонов, кроме 100 mV).
б) Пределы допускаем ой дополнительной погрешности в диапазоне температур от 0 до 18°С и
от 28°С до 50°С: ±(0.005% + 10 мкВ)/°С (для диапазона воспроизведения 100 mV).
в) X - значение измеряемой/воспроизводимой величины.
Таблица 6. Калибратор СА12Е. Воспроизведение и измерение электрических величин
|
Функция |
Обозначени е диапазона |
Диапазон воспроизведения / измерения |
Разрешающая способность |
Пределы допускаемой основной погрешности До, (при Т=23±5°С) |
|
1 |
2 |
3 |
4 |
5 |
|
Воспроизведение сигналов термопар |
К (ТХА) |
-200,0...-100,0 °C |
0,1 °C |
±(0,05% от X ± 2°С) |
|
-100,1-1372,0 °C |
0,1 °C |
±(0,05% от X + 1°С) | ||
|
Е (ТХКн) |
-200,0...-100,0 °C |
0,1 °C |
±(0,05% от X ± 2°С) | |
|
-100.1 — 1000,0 °C |
0,1 °C |
±(0,05% от Х± 1°С) | ||
|
J (ТЖК) |
-200.0...-100.0 °C |
0,1 °C |
±(0.05% от X ± 2°С) | |
|
-100.1...1200.0 °C |
0,1 °C |
±(0,05% от X ± 1°С) | ||
|
Т (ТМК) |
-200,0...-100,0 °C |
0,1 °C |
±(0,05% от X ± 2°С) | |
|
-100,1...400,0 °C |
0,1 °C |
±(0,05% от X ± 1°С) | ||
|
N (ТИН) |
-200,0...0,0 °C |
0,1 °C |
±(0,05% от X ± 2°С) | |
|
0,1-1300,0 °C |
0,1 °C |
±(0,05% от X ± 1°С) | ||
|
R (ТПП) |
0...99 °C |
1°С |
±(0.05% от X ± 3°С) | |
|
100...1768 °C |
1°С |
±(0.05% от X ± 2°С) | ||
|
S (ТПП) |
0...99 °C |
1°С |
±(0.05% от X ± 3°С) | |
|
100-1768 °C |
1°С |
±(0,05% от X ± 2°С) | ||
|
В (ТПР) |
600-999 °C |
1°С |
±(0,05% от X ± 4°С) | |
|
1000-1820 °C |
1°С |
±(0,05% от X ± 3°С) | ||
|
Воспроизведение напряжения постоянного тока |
100 mV |
0„.±110,00 мВ |
10 мкВ |
±(0,05% от X ± 30 мкВ) |
|
Воспроизведение сопротивления |
400Q |
0-400,0 Q |
0,10 |
±(0,05% от X ± 0,2 О) |
|
Воспроизведение сигналов термопреобразователя сопротивления |
PtlOO |
-200.0...850.0 °C |
0,1 °C |
±(0.05% от X ± 0,6°С) |
|
Измерение сигналов термопар |
К (ТХА) |
-200,0...-100.0 °C |
0,1 °C |
±(0,05% от X ± 2°С) |
|
-100.1-1372,0 °C |
0,1 °C |
±(0,05% от Х± 1,5°С) | ||
|
Е (ТХКн) |
-200,0...-100.0 °C |
0,1 °C |
±(0,05% от X ± 2°С) | |
|
-100,1-1000,0 °C |
0,1 °C |
±(0,05% от X ± 1.5°С) | ||
|
J (ТЖК) |
-200,0...-100,0 °C |
0,1°С |
±(0,05% от X ± 2°С) | |
|
-100,1-1200,0 °C |
0,1 °C |
±(0,05% от Х± 1.5°С) | ||
|
Т (ТМК) |
-200.0...-100,0 °C |
0,1 °C |
±(0.05% от X ± 2°С) | |
|
-100,1-400,0 °C |
0,1 °C |
±(0.05% от Х± 1,5°С) | ||
|
N (ТНН) |
-200,0-0,0 °C |
0,1 °C |
±(0,05% от X ± 2°С) | |
|
0,1-1300,0 °C |
0,1 °C |
±(0.05% от Х± 1,5°С) | ||
|
R (ТПП) |
0...99 °C |
1°С |
±(0.05% от X ± 3°С) | |
|
100-1768 °C |
1°С |
±(0,05% от X ± 2°С) | ||
|
S (ТПП) |
0...99 °C |
1°С |
±(0,05% от X ± 3°С) | |
|
100-1768 °C |
1°С |
±(0,05% от X ± 2°С) | ||
|
В (ТПР) |
600...999 °C |
1°С |
±(0,05% от X ± 4°С) | |
|
1000-1820 °C |
1°С |
±(0.05% от X ± 3°С) |
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
5 |
|
Измерение напряжения постоянного тока |
100 mV |
0...±110,00 мВ |
10 мкВ |
±(0,05% от X + 30 мкВ) |
|
Измерение сопротивления |
400Q |
0...400,0 Q |
0,lQ |
±(0,05% от X + 0.6°С) |
|
Измерение сигналов термопреобразователя сопротивления |
Pt 100 |
-200,0...850,0 °C |
0,1 °C |
±(0,05% от X + 0,2 Q) |
|
Примечания: а) Пределы допускаемой основной погрешности Ло для каждого типа термопары указаны без учета погрешности канала компенсации температуры холодного спая. б) Характеристики канала компенсации термопары холодного спая: - диапазон измерений температуры: от минус 10°С до плюс 50°С; - пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от 18°С до 28°С: ±0,5°С; - пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая в диапазоне от минус 10°С до плюс 18°С и в диапазоне от 28°С до 50°С: ±1°С. в) X - значение измеряемой/воспроизводимой величины. г) Пределы допускаемой дополнительной погрешности в диапазоне температур от 0 до 18°С и от 28°С до 50°С: ±(0.1 хД0)/°С. | ||||
Таблица 7._______________________________________Модификации калибратора
|
СА150 |
СА51,СА71 |
САНЕ, СА12Е | |
|
Рабочие условия применения: - температура окружающего воздуха, °C |
от 0 до 40 |
от 0 до 50 |
от 0 до 50 |
|
- относительная влажность, % |
от 20 до 80 без конденсации | ||
|
- температура транспортирования и хранения. °C |
от -20 до 60 |
от -20 до 50 | |
|
Напряжение питания от сети переменного тока (при исп. адаптера, поставляемого по заказу), В |
100-240 |
100/120/230 ±5 % | |
|
Частота питания от сети переменного тока, Гц |
50/60 |
50 | |
|
Номинальное напряжение питания от источника постоянного тока, В |
12 | ||
|
Потребляемая мощность (при использовании выпрямителя переменного тока) не более, ВА |
36 |
7 |
7 |
|
Масса калибратора, кг, не более |
1 |
0,73 |
0,44 |
|
Габаритные размеры калибратора, мм, не более |
251x124x70 |
193x120x55 |
192x90x42 |
Знак утверждения типа
Знак Утверждения Типа Республики Беларусь наносится на руководство по эксплуатации калибратора типографским способом.
Комплектность
Комплект поставки зависит модификации калибратора и указан в таблице 8 Таблица 8.
|
Наименование |
Количество |
|
Калибратор |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Комплект ЗИП |
1 шт. |
|
♦ адаптеры питания (100/120/230 В) |
1 шт. |
|
♦ RJ сенсор, футляр |
1 шт. |
|
♦ соединительные провода, клеммные адаптеры |
1 комплект |
|
♦ предохранители |
1 комплект |
|
♦ интерфейсный кабель |
1 шт. |
|
♦ аккумулятор |
1 шт. |
|
Методика поверки МРБ МП. 1731-2007 |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Корея;
ГОСТ 12997-84. Изделия ГСП. Общие технические условия;
ГОСТ 22261-94. ЕССП. Средства измерения электрических и магнитных величин. Общие технические условия;
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы спытаний;
МРБ МП. 1731-2007. Калибраторы электрических сигналов СА. Методика поверки.
Заключение
Калибраторы электрических сигналов СА модификаций СА150, СА51, СА71, CAI 1Е, СА12Е соответствуют технической документации фирмы "Yokogawa Electronics Manufacturing Korea Co., Ltd." (Корея), ГОСТ 12997-84, ГОСТ 22261-94, ГОСТ 14014-91.
Межповерочный интервал - не более 12 месяцев, для калибраторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/ 112 02.1.0.0025.
Смотрите также
