Калибраторы многофункциональные GE DRUCK
| Номер в ГРСИ РФ: | РБ 03 13 1588 07 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "GE DRUCK", Великобритания |
Калибраторы многофункциональные GE DRUCK (далее - калибраторы) модификаций МСХ-11. TRX-ll. UPS-11. UPS-III представляют собой портативные приборы, предназначенные в зависимости от модификации, для калибровки и поверки приборов давления и измерительных каналов систем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1588 07 |
| Наименование | Калибраторы многофункциональные GE DRUCK |
| Год регистрации | 2007 |
| Номер сертификата | 4574 |
| Дата регистрации | 2007-04-19 |
| Срок действия | 2012-04-19 |
| Получатель сертификата | фирма "GE Druck", Великобритания (GB) |
Производитель / Заявитель
фирма "GE Druck"
Адрес: Fir Tree Lane, Grody, Leicester, LE6 OFH, Great Britain // Представительство: УП "Белэнергокип", г. Минск, 1-й Измайловский пер. 51, Республика Беларусь, (017)237-50-31, 237-10-99
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1205-2006 с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 13 1588 07 [2008-12-09]
rb-03-13-1588-07_2008-12-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1588 07 [2002-05-02]
rb-03-13-1588-07_2002-05-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 1588 07 [2007-01-01]
rb-03-13-1588-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы многофункциональные GE DRUCK (далее - калибраторы) модификаций МСХ-11. TRX-ll. UPS-11. UPS-III представляют собой портативные приборы, предназначенные в зависимости от модификации, для калибровки и поверки приборов давления и измерительных каналов систем.
Область применения предприятия нефтехимической, энергетической и других отраслей промышленности.
Описание
Калибраторы обеспечивают воспроизведение и измерение калиброванных значений напряжения, тока, сопротивления и частоты, а также измерение отрицательного и положительного избыточного давления.
Калибраторы. в зависимости от модификации, имеют встроенный микропроцессор, дисплей, панель управления, систему электрических соединений, входные и выходные патрубки давления, встроенный цифровой мультиметр (амперметр, вольтметр, омметр), встроенный или внешний эталонный датчик или задатчик давления, интерфейс RS 232.

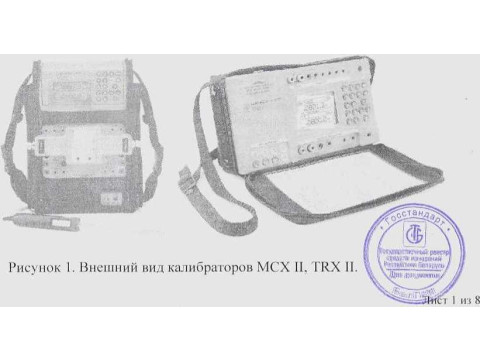

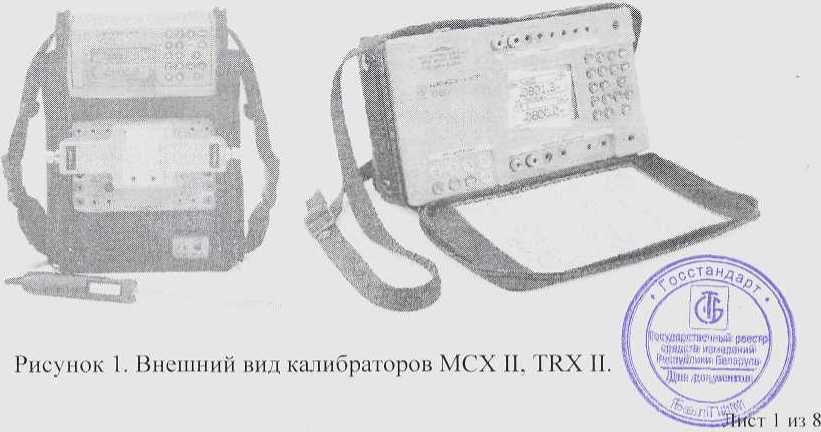

Внешний вид калибра торов представлен на рисунках 1,2.
Поверительное клеймо-наклейка наносится на переднюю панель калибратора.

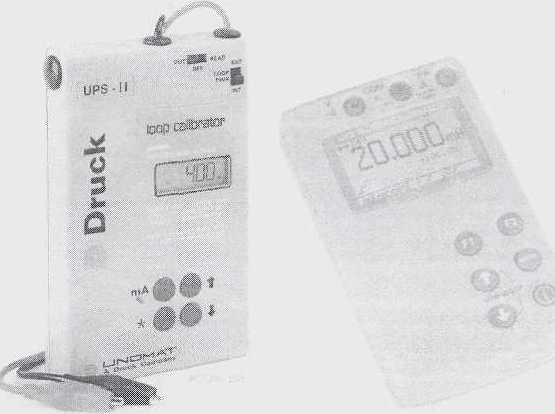

Рисунок 2. Внешний вид калибраторов UPS II. UPS III.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики калибраторов давления типа GE DRUCK представлены в таблицах 1-5.
Таблица 1. МСХ-11
|
Функция |
Диапазон измерений |
Разрешающая способность |
Пределы допускаемой основной погрешности (±) | ||
|
1 |
2 |
3 |
4 | ||
|
1. Измерение входного сигнала |
0 ... 100 мВ |
0.001 мВ |
0,004 % изм.+ 0.004 % ДИ + 1 ед.мл.р. | ||
|
Ю0...600мВ |
0,01 мВ |
0,005 % изм. +0,005 % ДИ + 1 ед.мл.р. | |||
|
2. Измерение входного сигнала |
0...6В |
0,0001 В |
0.009 % изм.+ 0.003 % ДИ • 1 ед.мл.р | ||
|
6...60 В |
0.001 В |
0.009 % изм. + 0.003 % ДИ + 1 ед.мл.р. | |||
|
3. Измерение входного сигнала |
0 ... 52 мА |
0.001 мА |
0,01 % изм. + 0.003 % ДИ + 1 ед.мл.р. | ||
|
4. Измерение входного сигнала |
0...400 Ом |
0,01 Ом |
0.01 % изм. • 0.005 % ДИ + 1 ед.мл.р. | ||
|
400...2000 Ом |
0.1 Ом |
0,01 % изм. + 0.005% ДИ + 1 ед.мл.р | |||
|
5. Измерение входного сигнала |
0...655 Гн |
0.01 Гц |
0.01 Гц | ||
|
655...1310 Гц |
0,1 Гц |
01 Гц | |||
|
1310... 10000 Гц |
1 Гц |
1 Гц | |||
|
6. Воспроизведение выходного сигнала |
-10...100 мВ |
0.001 мВ |
0.003 % изм. + 0.004 % ДИ + 1 ед.мл.р | ||
|
7. Воспроизведение выходного сигнала |
0...12В |
0.0001 в |
0.004 % изм. + 0.002 % ДИ + 1 ед.мл.р. | ||
|
8. Воспроизведение выходного сигнала |
0...24 мА |
0,001 мА |
0.012 % ВПИ + 1 ед.мл.р | ||
|
9. Воспроизведение выходного сигнала |
0...400 Ом |
0.01 Ом |
0,005 % изм. ■ 0,008 % ДИ • 1 ед.мл.р | ||
|
10. Воспроизведение выходного сигнала |
0...2000 Ом |
0.1 Ом |
0.01 %ВПИ + |
ед.мл.р | |
|
11 Воспроизведение выходного сигнала |
0...I00 Гн |
0.01 Гц |
0,01 Гц | ||
|
6000 имп/мин. |
1 имп./мин. |
1 имп./мин. | |||
|
0... 10000 Гц |
1 Гц |
1Гц | |||
|
99999 имп/ч. |
1 имп./ч. |
36 имп./ч. | |||
|
12. Счет импульсов |
0...99999999 ими. |
1 имп. |
— | ||
|
13. Счет импульсов в минуту |
600000 ими./мин. |
1 имп./мин. |
1 имп./мин. | ||
|
14. Счет импульсов в час |
9999999 имп./ч. |
I имп./ч. |
1 имп./ч. | ||
|
15. Генерация выходных импульсов |
0...99999999 |
1 имп. |
— | ||
|
16. Измерение/имитация сигналов термопреобразователей сопротивления | |||||
|
Pt 1000 По МЭК 751 (ГОСТ 6651) |
-200...400 °C |
0.1 °C |
0,1 °C | ||
|
Pt 500 По МЭК 751 (ГОСТ 6651) |
-200... 850 °C |
0,1 °C |
ол °с | ||
|
Pt 200 По МЭК 751 (ГОСТ 6651) |
Измерение |
-200... 850 °C |
0.1 °C |
0’2 °C Ы | |
|
Имитация |
-200... 850 °C |
0.1 °C |
0,3 °C |
It L \ \\ | |
|
Pt 100 По МЭК 751 (ГОСТ 6651) |
Измерение |
-200... 850 °C |
0,03 °C |
0,15 °C | |
|
Имитация |
-200... 850 °C |
0,03 °C |
0,12 °C | ||
■ Лист 2 из 8
Продолжение таблицы 1
|
2 |
3 |
4 |
5 | |
|
Pt 50 По МЭК 751 (ГОСТ 6651) |
Измерение |
-200... 850 °C |
0.06 °C |
0,25 °C |
|
Имитация |
-200...850 °C |
0.06 °C |
0.20 °C | |
|
Ni 100 По DIN 4376С |
-60...250 °C |
0,1 °C |
0,1 °C | |
|
17. Измерение/имитация сигналов термоэлектрических термометров | ||||
|
J По МЭК 584-1 |
-210...1200 °C |
0,1 °C |
0,1 °С+ 1 ед.мл.р | |
|
К По МЭК 584-1 |
-200... 1372 °C |
0,1 °C |
0,1 °С+ 1 ед.мл.р | |
|
Т По МЭК 584-1 |
-270... 400 °C |
0,1 °C |
0,1 °С+ 1 ед.мл.р | |
|
В По МЭК 584-1 |
50... 1820 °C |
0,1 °C |
0.4 °C + 1 ед.мл.р | |
|
R По МЭК 584-1 |
-50... 1769 °C |
0,1 °C |
0,5 °C + 1 ед.мл.р | |
|
S По МЭК 584-1 |
-50... 1769 °C |
0.2 °C |
0,5 °C + 1 ед.мл.р | |
|
Е По МЭК 584-1 |
-270... 1000 °C |
0.1 °C |
0.1 °С+ 1 ед.мл.р | |
|
N По МЭК 584-1 |
-270... 1300 °C |
0.1 °C |
0.1 °C + 1 ед.мл.р | |
|
U По D1N 43760 |
-200...900 °C |
0.1 °C |
0,1 °C + 1 ед.мл.р | |
|
L По D1N 43760 |
-200...900 °C |
0,1 °C |
0,1 °C + 1 ед.мл.р | |
|
18. Измерение давления |
-1 ...0 бар |
0,02 мбар |
0,1 ВПИ | |
|
0... 1400 мбар |
0,02 мбар |
0,1 мбар + 1 ед.мл.р | ||
|
0... 1400 мбар |
0,02 мбар |
0.1 % изм. + 0,01 % ВПИ | ||
|
О...2бар |
0,02 мбар |
0,1 % изм. + 0,01 % ВПИ | ||
|
0...3,5 бар |
0,1 мбар |
0,1 % изм. + 0,01 % ВПИ | ||
|
0...7 бар |
0,1 мбар |
0,1 % изм. + 0,01 % ВПИ | ||
|
0... 10 бар |
0,1 мбар |
0.1 % изм. + 0,01 % ВПИ | ||
|
0... 14 бар |
0,2 мбар |
0.1 % изм. + 0,01 % ВПИ | ||
|
0...20 бар |
0.2 мбар |
0,1 % изм. + 0.01 % ВПИ | ||
|
O...35 бар |
1 мбар |
0.1 % изм. + 0,01 % ВПИ | ||
|
0...40 бар |
1 мбар |
0,1 % изм. + 0,01 % ВПИ | ||
|
0...70 бар |
1 мбар |
0,1 % изм. + 0,01 % ВПИ | ||
|
0... 120 бар |
10 мбар |
0,1 % изм. + 0,01 % ВИИ | ||
|
0... 135 бар |
10 мбар |
0,1 % изм. + 0.01 % ВПИ | ||
|
0...200 бар |
10 мбар |
0,1 % изм. + 0,01 % ВПИ | ||
|
0...350 бар |
10 мбар |
0,1 % изм. + 0,01 % ВПИ | ||
|
Примечание: ВПП - верхний предел диапазона измерений; "% изм" - процент от измеренного значения; "% ДИ" - процент от диапазона измерений.________________ | ||||
Рабочий диапазон температур: от минус 10 °C до плюс 50 °C;
Диапазон температуры хранения: от минус 20 °C до плюс 70 °C;
Время прогрева, не более: 2 мин;
Относительная влажность при эксплуатации: от 0 до 90 % без конденсации:
Габаритные размеры, не более: 265x160x50/80 мм;
Масса, не более: 2 кг.
|

Функция |
Диапазон измерении |
Ра ipeniaioutaB способность |
Пределы допускаемой основной погрешности (±) | ||
|
1 |
2 |
3 |
4 | ||
|
1. Измерение входного сигнала |
0 ... 100 мВ |
0,001 мВ |
0.02 % изм. + 0.001 % ДИ | ||
|
100...600 мВ |
0.01 мВ |
0,025% изм. t 0,005 % ДИ | |||
|
2. Измерение входного сигнала |
0...6 В |
0.0001 В |
0.025 % изм. - 0,005 % ДИ | ||
|
6...60 В |
0,001 в |
0,05 % изм. + 0.005 % ДИ | |||
|
3. Измерение входного сигнала |
0... 52 мА |
0,001 мА |
0.01 % изм. + 0.01 % ДИ | ||
|
4. Измерение входного сигнала |
0...400 Ом |
0,01 Ом |
0,005 % изм. + 0,02 % ДИ | ||
|
400...2000 Ом |
0.1 Ом |
0.02 % изм. ■ 0,015 % ДИ | |||
|
5. Измерение входною сигнала |
0...655 Гц |
0,01 Гц |
0006 % ДИ | ||
|
655... 1310 Гц |
0,1 Гц |
0,1 Гц | |||
|
1310...20000 Гц |
1 Гц |
1 Гц | |||
|
6. Воспроизведение выходного сигнала |
-10... 100 мВ |
0,001 мВ |
0.01 % изм. । 0.005 % ДИ | ||
|
7. Воспроизведение выходного сигнала |
0...12 В |
0,0001 В |
0.01 % изм. + 0,005 % ДИ | ||
|
8. Воспроизведение выходного сигнала |
0...24 мА |
0,001 мА |
0,01 % изм. -1 0,02 % ДИ | ||
|
9. Воспроизведение выходною сигнала |
0...400 Ом |
0,01 Ом |
0,005% изм. • 0.02 % ДИ | ||
|
10. Воспроизведение выходного сигнала |
0...2000 Ом |
0.1 Ом |
0.02% изм ■ 0.015% ДИ | ||
|
1 1. Воспроизведение выходного сигнала |
0... 100 Гн |
0,01 Гц |
0.01 Гц | ||
|
0...6000 ими мин. |
1 ими/мип. |
1 имп./мин. | |||
|
0... 20000 Гн |
1 I Ц |
1 Гц | |||
|
0...99999 имп/ч. |
1 имп/ч. |
1 имп./ч. | |||
|
12. Счет импульсов |
0... 99999999 |
2 имп. | |||
|
13. Счет пмих льсов в минуту |
600000 |
1 ими./мин |
2 имп. мин | ||
|
14. Счет импульсов в час |
9999999 |
1 нм и./час |
2 ими./час | ||
|
15. Генерация выходных импульсов |
0... 99999999 |
1 ими. |
- | ||
|
16. Измерение имитация сигналов термон |
реобразователей сонрот пиления | ||||
|
Pl 1 000 1 Io VT)K 75 1 (1 ОСТ 665 1) |
-200...400 °C |
0,1 °C |
0.2 '’С | ||
|
Pt 500 1 Io MOK 751 (1 OCT 6651) |
-200... 850 С |
0,1 °C |
0.4 °C | ||
|
Pl 200 1 Io MOK 751 (1 OC T 6651) |
-200... 850 °C |
0,1 °C |
0,6 °C | ||
|
Pt 100 l lo MOK 751 (ГОСТ 6651) |
Измерение |
-200...850 °C |
0.03 °C |
0.25 °C | |
|
Воспроизведение |
-200...850 С |
0.03 °C |
0,25 °C | ||
|
Pt 50 1 lo MOK 751 (ГОСТ 6651) |
Измерение |
-200...850 °C |
0.06 °C |
0.5 °C | |
|
Воспроизведение |
-200...850 °C |
0.06 “С |
0.5 °C | ||
|
Ni 100 Ho DIN 43760 |
-60...250 °C |
0.1 С |
0,2 °C + 1 ед.мл.р. | ||
|
17. Измерение ими гация сигналов гермоэлектрических термометров | |||||
|
.1 По МОК 584-1 |
-210... 1200 °C |
0.1 °C |
0.5 °C (измерение) 0,3 °C | ||
|
К По МОК 584 1 |
-270...1370°С |
0.1 °C |
0.7 С (измерение) 0.3 °C | ||
|
Т По МОК 584-1 |
-2 70... 4 00 "С |
0.1 с |
0.3 °C (измерение) 0.2 °C | ||
|
В Но МОК 581-1 |
50... 1820 °C |
0.1 “С |
1 С (измерение) 0,7 °C | ||
|
К По МОК 581-1 |
-50... 1769 С |
о.1 С |
1 С (измерение) 0.7 °C | ||
|
S По МОК 58 1 1 |
-50... 1769 °C |
0.1 °C |
1.4 °C (измерение) | ||
|
Е Но МОК 584-1 |
-270... 1000 °C |
0.1 °C |
0.4 °C (измерение) 0,2 | ||
|
N По МОК 581 1 |
-270... 1300 °C |
0.1 с |
0.6 С (измерение) 0.3 °C | ||
|
1. Но DIN 43760 |
-200...900 °C |
0,1 с |
0,3 °C (измерение) 0.2 | ||
|
U Но DIN 13760 |
-200...600 °C |
0,1 °с |
0.3 °C (измерение) 0,2 °C | ||
|
С Но МОК 58 1-1 |
0...2320 °C |
0.1 с |
1 °C (измерение) 0,5 °C | ||
|
D Но МОК 58 1-1 |
0...2495 С |
0.1 °C |
1 °C (измерещ#в5055£5^. | ||
|
Примечание: "% изм" процент от измеренного значения; II [ Q’P \ "% ДИ " процен । от диапазона измерений. II ______ .. ___________ U | |||||
Л'^ужнти»
I ИЗ 8
|
Функция |
Верхний предел диапазона измерений давления, бар |
Пределы допускаемой основной погрешности |
|
1. Измерение давления |
0.065(G) 0,163 (G) 0,195 (G) 0,325 (GAD) 0.65 (GAD) 1 (GAD) 1,3 (GA) 2 (GAD) 3 (GAD) 5 (GAD) 6.5 (GAD) 10 (GAD) 13 (GAD) 20 (GAD) 30 (GA) 32 (GAD) 40 (GA) 65 (GA) 100 (G) 130(G) 163 (G) 195 (G) 325 (G) 390 (G) 650 (G) |
±0,05 % ВПИ |
Примечание:
ВПИ верхний предел диапазона измерений;
G избыточное давление;
А абсолютное давление;
D - дифференциальное давление.
Нормальные условия: 22 + 5 °C
Рабочий диапазон температур: от минус 10 °C до плюс 50 °C;
Относительная влажность при эксплуатации: от 0 до 90 % без конденсации;
Пределы допускаемой дополнительной относительной погрешности: ±0,0005 %/°С;
Диапазон температуры хранения: от минус 20°С до плюс 70 °C;
Время прогрева, не более: 2 мин;
Размер, не более: 210x120x50 мм:
Масса, не более: 1.2 кг
Таблица 4. UI’S 111
|
Функция |
Диапазон |
Разрешающая способность |
11 редел ы допускаемой основной hoi решносги (±) |
Пределы допускаемой дополнительной относительной пО1 решности |
|
1. Измерение выходного сигнала |
О...24мА |
0,001 мА |
0,01 % изм. + 2 ед.мл.р. |
± 0,003 %/°с |
|
2. Воспроизведение выходного сигнала |
0...24 мА |
0,001 мА |
0.01 % изм. + 2 ед.мл.р. |
± 0,003 %/°с |
|
3. Измерение входного сигнала |
0...24 мА |
0,001 мА |
0.01 % изм. + 2 ед.мл.р. |
± 0,003 %/°с |
|
4. Воспроизведение выходного сигнала |
0...24 мА |
0,001 мА |
0,01 % изм. + 2 ед.мл.р. |
± 0.003 %/°с |
|
5. Воспроизведение выходного сигнала |
0...60В |
0,001 В |
0.02 % изм. + 4 ед.мл.р. |
± 0,003 %/°с |
Примечание:
"% изм" процент от измеренного значения.
Нормальные условия: 22 ± 5 °C;
Рабочий диапазон температур: от минус 10 °C до плюс 50 °C;
Диапазон температуры хранения: от минус 20 °C до плюс 70 °C:
Влажность: оз 0 до 90 % без конденсации:
Габаритные размеры, не более: 77x129x24 мм: Масса, не более: 275 г.
Таблица 5. UPS-11
|
Функция |
Диапазон |
Разрешающая способность |
11 редел ы допу с ка е ,м о й основной погрешности |
Пределы допускаемой дополнительной относительной погрешности |
|
1. Воспроизведение выходного сигнала |
0... 21 мА |
0,01 мА |
±0,05 % ДИ |
±0,003 %/°с |
|
Примечание: "% ДИ” - процент от диапазона измерений. | ||||
Рабочий диапазон температур: от минус 10 °C до плюс 40 °C;
Диапазон температуры хранения: от минус 10 °C до плюс 50 °C:
Габаритные размеры, не более: 77x124x21 мм:
Масса, не более: 285 г.
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра Республики Беларусь наносится на титульный лист руководства по эксплуатации калибратора типографским способом.
Комплектность
Комплект поставки:
- калибратор,
- руководство по эксплуатации.
- принадлежности (по индивидуальному заказу).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GE Druck" (Великобритания), МИ 1202-86. МП. МН 1205-2002.
Заключение
Калибраторы многофункциональные GE DRUCK модификаций МСХ-П, TRX-1I. UPS-Ш. UPS-II соответствуют технической документации фирмы "GE Druck" (Великобритания).
Калибраторы подлежат первичной поверке до ввода их в эксплуатацию и после ремонта и периодической поверке в соответствии с МП.МН 1205-2002 для каналов измерения давления, и МИ 1202-86 для каналов измерения силы и напряжения постоянного тока, а также калибровке в реальных условиях эксплуатации в аккредитованных на данный вид деятельности поверочных и калибровочных лабораториях.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY 112.02.1.0.0025
г. Минск. Старовиленский тракт, 93. тел. 234-98-13.
