Манометры грузопоршневые P, L, LW
| Номер в ГРСИ РФ: | РБ 03 04 1585 07 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "GE DRUCK", Великобритания |
Манометры грузопоршневые Р, L. LW (далее - манометры) предназначены для калибровки и поверки средств измерений абсолютного, избыточного (положительного и отрицательного) давления и разности давлений, в том числе при рабочем избыточном давлении.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 1585 07 |
| Наименование | Манометры грузопоршневые P, L, LW |
| Год регистрации | 2007 |
| Номер сертификата | 4571 |
| Дата регистрации | 2007-04-19 |
| Срок действия | 2012-04-19 |
| Получатель сертификата | фирма "GE Druck", Великобритания (GB), США (US) |
Производитель / Заявитель
фирма "GE Druck"
Адрес: Fir Tree Lane, Grody, Leicester, LE6 OFH, Great Britain // Представительство: УП "Белэнергокип", г. Минск, 1-й Измайловский пер. 51, Республика Беларусь, (017)237-50-31, 237-10-99
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в диапазоне измерений давления менее 0,04 и более 100 МПа |
| Методика поверки | Поверка проводится по ГОСТ 8.479-82. |
| Признание поверки | Для манометров 1-го разряда, имеющих диапазон измерений объема свыше 100 МПа признавать результаты первичной и периодической поверки, проводимой ВНИИМ им. Д.И. Менделеева, г. Санкт-Петербург (номер реестра - №065, шифр поверительного клейма - В). |
Поверители
Скачать
|
Описание типа РБ 03 04 1585 07 [2002-05-02]
rb-03-04-1585-07_2002-05-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1585 07 [2007-01-01]
rb-03-04-1585-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Манометры грузопоршневые Р, L. LW (далее - манометры) предназначены для калибровки и поверки средств измерений абсолютного, избыточного (положительного и отрицательного) давления и разности давлений, в том числе при рабочем избыточном давлении.
Область применения - поверочные и калибровочные лаборатории предприя тий нефтехимической и других отраслей промышленности.
Описание
Манометры грузопоршневые базируются на классической схеме неуплотненной цилиндрической поршневой пары с жидкостной (масло, вода) или газовой смазкой.
Манометры, в зависимости от модели, состоят из одной или двух поршневых пар с жидкостной или газовой смазкой, индикатора равновесного положения поршня, пресса гидравлического (одного или двух) или пневматического, уникального штуцера для подключения поверяемого прибора без использования дополнительных прокладок и гаечного ключа, смонтированных на общем основании, снабженном регулировочными ножками и пузырьковым уровнем. В пневматических моделях низкого давления (до 1 000 кПа) на этом же основании крепится комплект грузов.
Поршни изготавливаются из карбида вольфрама, хромированной нержавеющей стали, стеллита и керамики, имеющей свойства карбида вольфрама, но меньшую плотность, цилиндры - из карбида вольфрама и закаленной мартенситной стали, грузы - из немагнитной стали и алюминия (по заказу). Зазор между поршнем и цилиндром, в зависимости от модели, находится в пределах от 0,5 до 2 мкм; скорость падения поршня от 0,3 до 10 мм/мин.
Горизонтальное положение основания манометра регулируется ножками по пузырьковому уровню. Вращение поршней осуществляется вручную или, по заказу, с помощью электрического привода. Равновесие положения поршней определяется визуально по указателю положения или при помощи бесконтактных датчиков.
Имеется программное обеспечение для обработки результатов измерений и формирования протоколов измерений.

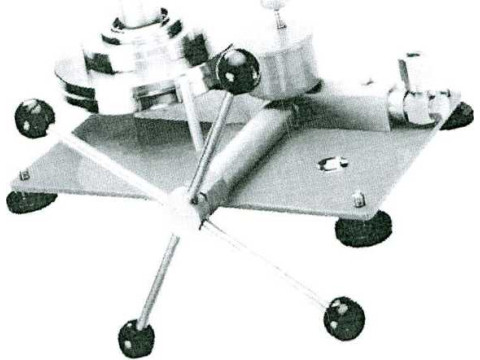

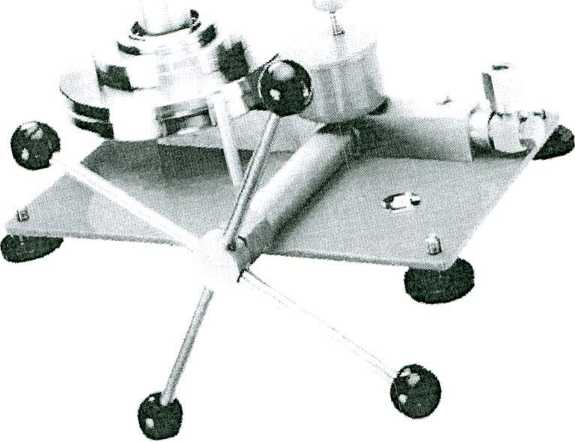

Внешний вид манометров представлен на рисунках 1-2.
Поверительное клеймо-наклейка наносится на переднюю панель калибратора
Y Y из8 | (Государственный реестр] |1 I средств измерений / ' Республики Беларусь / \\ \Для докуиеют»/
XX А -. ■ _ г. Л Чг
A
r A _ cep^V’
_ серАЛЯ
Основные технические и метрологические характеристики
Основные характеристики манометров приведены в таблицах 1-5.
Таблица 1 Грузопоршнеаые манометры серии Р
|
Обозначение модификации |
Диапазон |
Пределы допускаемой относительной погрешности, % |
Среда |
Количество поршней |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||||||||
|
длина |
ширин |
высота |
длина |
ширина |
высота |
Прибор |
Г рузы | ||||||||
|
количество прессов | |||||||||||||||
|
1 |
2 |
1 |
2 |
1 |
2 | ||||||||||
|
Р7510 Р7520 Р7530 Р7600 Р7700 P7600W |
0,15- 1,0 2,5 - 14,0 0,15- 14,0 0.4 - 35,0 0,4-14,0 0,4 - 35,0 |
±0.005 |
газ или воздух |
3 4 6 |
520 |
380 |
370 |
790 |
380 |
370 |
16,7 |
27 |
4 29 29 29 58 29 |
8 58 58 58 116 58 | |
|
масло масло вода* |
3 6 2 | ||||||||||||||
Примечание - *) Вода дистиллированная или деионизированная
LW
Таблица 2 Грузопоршнеаые манометры гидравлические серий Р
67?
|
Обозначение модификации |
Пределы измерений, МПа |
Пределы допускаемой относительной погрешности, % |
Минимальный шаг задания давления. МПа |
Среда |
Габаритные размеры, мм, не более |
Масса, кг. не более | |||||
|
нижний |
верхний |
Стандарт |
Заказ |
длина |
ширина |
высота |
Прибор |
Грузы | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1 1 |
12 |
|
Однопоршневые модели | |||||||||||
|
Р3111 |
0,1 |
3,5 |
0,01 |
0,001 |
Масло |
440 |
300 |
215 |
16 |
27 | |
|
Р3112 |
0,4 |
14,0 |
0,04 |
0.01 |
27 | ||||||
|
Р3113 |
1 |
35,0 |
±0,01 |
0,1 |
0,01 |
27 | |||||
|
Р3114 |
2 |
70,0 |
±0,015 |
0,2 |
0,02 |
27 | |||||
|
2 |
110,0 |
0,2 |
0,02 |
44 | |||||||
|
МХ|1-№ПбкоД , _ -\о\\ |
2 |
140,0 |
0,2 |
0,02 |
56 | ||||||
|
-j i .7 ’ .Л'-' J |
4 |
200,0 |
±0,015 |
0,2 |
0.02 |
56 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Р3118 |
4 |
260,0 |
±0 02 |
0,2 |
0,02 |
56 | |||||
|
Р3119 |
4 |
400,0 |
0,2 |
0,02 |
56 | ||||||
|
Р3211 |
0,1 |
3,5 |
±0,01 |
0,01 |
0,001 |
Вода*) |
27 | ||||
|
Р3213 |
1 |
35,0 |
±0,015 |
0,1 |
0,01 | ||||||
|
Р3214 |
2 |
70,0 |
0,2 |
0,02 | |||||||
|
L1050 |
0,1 |
3,5 |
0,01 |
0,001 |
Масло |
380 |
310 |
200 |
5,5 |
27 | |
|
L1300 |
0,4 |
14,0 |
±0,025; |
0,04 |
0,01 |
27 | |||||
|
±0,05 |
27 | ||||||||||
|
L1500 |
1,0 |
35.0 |
0,1 |
0,01 | |||||||
|
27 | |||||||||||
|
L1000 |
2,0 |
70.0 |
0,2 |
0,02 | |||||||
|
LW1050 |
0,1 |
3.5 |
0.01 |
0,001 |
Вода*) |
27 | |||||
|
LW1500 |
1,0 |
35.0 |
0,1 |
0,01 |
27 | ||||||
|
Двухпоршневые модели | |||||||||||
|
Р3123 |
0,1 |
35.0 |
±0,01 |
0,1 |
0,01 |
Масло |
440 |
300 |
215 |
16 |
27 |
|
Р3124 |
о,1 |
70,0 |
±0,015 |
0,1 |
0,02 |
27 | |||||
|
Р3125 |
0,1 |
110,0 |
0,1 |
0,02 |
44 | ||||||
|
Р3223 |
0,1 |
35.0 |
±0,01 |
о,1 |
0,01 |
Вода*) |
27 | ||||
|
Р3224 |
0,1 |
70.0 |
±0,015 |
0,1 |
0,02 |
27 | |||||
|
Примечание - *) Вода дистиллированная или деионизированная | |||||||||||
1Р
пневматические
Таблица 3
|
Обозначение модификации |
Пределы измерений, кПа |
Пределы допускаемой относительной погрешности, % |
Минимальный шаг задания давления, кПа |
Вид давления * |
Габаритные размеры, мм, не более |
Масса прибора с грузами, кг, не более | ||||
|
длина |
ширина |
высота | ||||||||
|
нижний |
вер,хний |
Стандарт |
Заказ | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
Р3012 |
1,5 |
100 |
±0,01, ±0,015 |
0,5 |
- |
G |
440 |
300 |
215 |
От 14,5 до 30,0 |
|
Р3013 |
3,0 |
200 |
1,0 |
- |
G | |||||
|
Р3014 |
20 |
1000 |
10,0 |
1,0 |
G | |||||
|
JB0.1.5. |
20 |
3500 |
10,0 |
1,0 |
G | |||||
|
100 |
7000 |
40,0 |
10,0 |
G | ||||||
|
; P3Q31 |
\ юо |
7000 |
40,0 |
10,0 |
G | |||||
|
л1’3032 |
100 |
14000 |
40,0 |
10,0 |
G | |||||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
РЗОП |
-3 |
-100 |
1,0 |
- |
V | |||||
|
Р3022 |
-3 |
-100 |
1,0 |
V | ||||||
|
1,5 |
100 |
0,5 |
- |
G | ||||||
|
Р3023 |
-3 |
-100 |
1.0 |
- |
V | |||||
|
3.0 |
200 |
1,0 |
- |
G | ||||||
|
Р3025 |
-3 |
-100 |
1,0 |
- |
V | |||||
|
20 |
3500 |
10,0 |
1,0 |
G | ||||||
|
P6100/LA |
3 |
200 |
1.0 |
0.5 |
А |
6 | ||||
|
P6100G/L |
3 |
200 |
1,0 |
0,5 |
G |
6 | ||||
|
P6I00/MA |
200 |
2000 |
±0,01, ±0.015 |
5,0 |
1.0 |
А |
470 |
320 |
380 |
18 |
|
P6100/GM |
200 |
2000 |
5,0 |
1,0 |
G |
18 | ||||
|
Р6100/НА |
2000 |
7000 |
20,0 |
5,0 |
А |
15 | ||||
|
P6100/GH |
2000 |
7000 |
20,0 |
5,0 |
G |
15 |
Примечание - G - положительное избыточное давление, V - отрицательное избыточное давление, А - абсолютное давление
Таблица 4 Грузопоршневые дифференциальные манометры
|
Обозначение модификации |
Пределы измерений, МПа |
Пределы допускаемой относительной погрешности при воспроизведения рабочего избыточного давления, % |
Максимальная погрешность уравновешивания разности давлений, Па |
Среда |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||||
|
нижний |
верхний |
в зазоре |
в системе |
длина |
ширина |
высота |
Прибор |
Грузы | |||
|
8 /О X, 1 Государстве _ II 1 средств и |
13 |
200 |
±0,01, ±0,015 |
0,25 |
воздух |
воздух |
20 |
от 9 до 60 | |||
Таблица 5 Технические характеристики поршневых пар
|
Пределы измерений, МПа |
Среда, передающая давление |
Номинальная площадь поршня при атмосферном давлении, мм2 |
Номинальный диаметр поршня, мм |
Материал |
Макс, скорость опускания поршня, мм/мин | ||
|
Поршень |
Цилиндр | ||||||
|
нижний |
верхний | ||||||
|
3 2 1 |
250 140 35 |
Масло |
4,0325 4,0325 8.0650 |
2,2659 2,2659 3,2045 |
Карбид вольфрама |
Закаленная мартенситная нерж, сталь 440 В |
1,5 1,5 1,5 |
|
1 |
35 |
Вода*) |
8.0650 |
3,2045 |
Стеллит 3 |
3 | |
|
0,1 0.02 |
14 5,5 |
Масло/воздух |
20.1620 80.6500 80.6500 |
5,0670 10,1335 10,1335 |
Карбид вольфрама |
Карбид вольфрама |
1,5/10 0,4/5 1.5 |
|
0.05 |
3,5 |
Вода*) |
16.0222 |
Стеллит 3 |
7 1.5 | ||
|
-0,003 0,003 0,0015 |
-0.1 0,2 0,2 |
Воздух |
80,6500 201,620 403,240 |
10.1335 16.0222 22,6588 |
Ст. циркониевая нерж, сталь 3 16 Ст. циркониевая |
440 В SS |
7 1.5 |
Примечание - *) Вода дистиллированная или деионизированная
Лист 6 из 8
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра Республики Беларусь наносится на титульный лист руководства по эксплуатации манометра типографским способом.
Комплектность
Комплект поставки:
-манометр.
- руководство по эксплуатации,
- принадлежности (по индивидуальному заказу).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "GE Druck" (Великобритания, США),
ГОСТ 8291-83 ТСИ. Манометры избыточного давления грузопоршневые. Общие технические требования».
ГОСТ 8.479-82 «ТСИ. Манометры избыточного давления грузопоршневые. Методы и средства поверки».
Заключение
Манометры грузопоршневые Р, L, LW соответствуют документации фирмы "GE Druck" (Великобритания, США), ГОСТ 8291-83.
Манометры подлежат первичной поверке до ввода их в эксплуатацию и после ремонта в соответствии по ГОСТ 8.479-82 «ГСИ. Манометры избыточного давления грузопоршневые. Методы и средства поверки».
Поверка манометров грузопоршневых I разряда свыше 60 бар проводится в ФГУП ВЫИИМ им. Д.И. Менделеева.
Межповерочный интервал - 24 месяца.
Научно-исследовательский испытательный центр БелГИМ.
Аттестат аккредитации № BY 112.02.1.0.0025
г. Минск, Старовиленский тракт, 93, тел. 234-98-13.
