Манометры серии M

Назначение

Манометры серии М (далее манометры) предназначены для измерения теплотехнических параметров и управления внешними электрическими цепями от сигнализирующих устройств приборов.

Область применения - контроль давления в пищевой и фармацевтической, химической, нефтегазовой промышленностях, в условиях абсолютного вакуума, для тестирования технических манометров и контроля давления в техпроцессах

Описание

По принципу формирования измеряемого сигнала манометры делятся на 2 группы::

• манометры с трубкой Бурдона;

• манометры дифференциальные и низкого давления.

В манометрах с трубкой Бурдона чувствительный элемент с одной стороны припаян к штуцеру, соединяющему его с процессом, другой - с помощью тяги соединен с механизмом, преобразующим деформацию датчика в угол поворота указательной стрелки относительно циферблата, пропорционально измеряемому давлению. Чувствительный элемент изготавливается из устойчивых к агрессивным средам материалов: сплавов меди, нержавеющей стали. Корпуса, куда помещается измерительный механизм, смотровые стекла могут быть изготовлены из ударопрочных и химически стойких к воздействию паров сероводорода и плавиковой кислорода материалов, в той числе пластмасс. Использование специальных уплотнительных и разделительных материалов позволяет применять приборы во взрыво- и пожароопасных средах. Для обеспечения надежности измерений и визуального наблюдения в условиях наличия вибраций, низких и высоких температур, предусмотрено заполнение корпусов низкозамерзающими и термостабилизирующими жидкостями на гликолевой или основах, а также их различные диаметры - в диапазоне от 40 до 250 мм.. Возможны также цветовые решения шкал, цифе^рбдадов и символов.

(7

II (Государственный реПИгЦУ 6 II I cpe;:as измерений / I \\ \ ■          Беларусь / //

\Д-м докуиеатоз/

Манометры с трубкой Бурдона изготавливают следующих модификаций:

• ОМ - для гомогенизаторов в пищевой и фармацевтической промышленностях ( МТ ОМ - совмещенные с трансмиттерами);

• SP - общесанитарного назначения;

• MS (1,2,3,4,7 - без заполнения корпуса), MGS (8.10,18,30 — заполняемые или заполненные) - многоцелевого и коммерческого назначения;

• MGS 20, Bravo, MGS (19,21, 36,37, 40, 41, 60, 61 в сложных условиях эксплуатации) - для промышленных процессов;

• MN (15,16,17, 17/1) - эталонные и лабораторные;

• MGS (72, 74 - с микропереключателем), MCE (10,18,20,10/SF6, 18/SF6 - с электрическими контактами) - многоцелевые.

Чувствительными элементами в манометрах для измерения относительных давлених и вакуума являются различного рода диафрагмы, капсулы и сильфоны. Преобразование абсолютного перемещения или относительного перемещения диафрагм во вращение указательной стрелки производится так же как и в трубке Бурдона. Корпуса этой группы манометров могут быть оснащены дополнительным креплением к оборудованию или строительным конструкциям.

Манометры для низких давлений и вакуума изготавливаются следующих модификаций:

• MN (9,12,12/ABS - для измерения абсолютного давления) - капсульные;

• MN 14 - дифференциальные

Все манометры фирмы могут быть совмещены с электрическими сигнальными или индукционными контактами, а также иметь для них и для указательных стрелок регулировочные устройства.

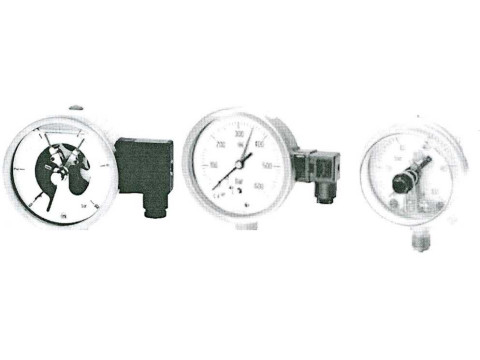

Внешний вид приборов приведен на рисунках 1-4.

Схема с указанием места расположения государственного повсрительного клейма-наклейки приведена в приложении А.

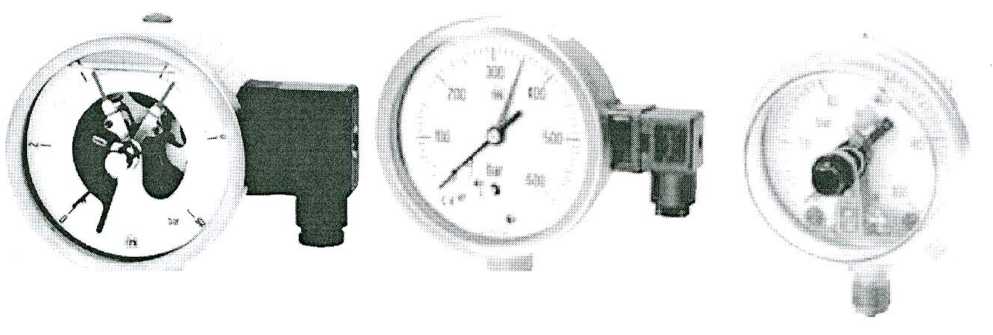

Рисунок 1 Внешний вид манометров

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Указаны в таблице 1

Продолжение таблицы 1

Вариация показаний приборов не превышает абсолютного значения предела допускаемой основной погрешности показаний.

Полный срок службы манометров, не менее 260000 циклов, для модификаций с мембраной не менее 130000 циклов.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится методом штемпельной печати в паспорт прибора, а также на циферблат или корпус.

Комплектность

Комплект поставки должен соответствовать указанному в таблице 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмьГНиОУА FIMA S.p.A.", Италия

ГОС!' 2405-88 "Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.";

МИ 2124-90 "Манометры, вакуумметры, мановакууметры, напоромеры, тягомеры, и тягонапоромеры показывающие и самопишущие. Методика поверки".

Заключение

Манометры серии М соответствуют требованиям технической документации фирмы "NUOVA FIMA S.p.A.". Италия. ГОСТ 2405-88.

Поверку манометров, предназначенных для применения в сфере законодательной метрологии, проводить юридическими лицами, входящими в государственную метрологическую службу или иными юридическими лицами, аккредитованными для ее осуществления (межповерочный интервал - не более 12 месяцев).

Научно-исследовательский

испытательный центр БелГИМ

г. Минск. Старовиленский тракт, 93.

Аттестат аккредитации № BY/112 02.1.0.0025
