Калибраторы давления серии DPI (далее - калибраторы) модификаций DPI 515, DPI 520, DPI 530, DPI 603, DPI 605, DPI 610, DPI 615. DPI 705, DPI 320 представляют собой портативные и лабораторные приборы, предназначенные, в зависимости от модификации, для калибровки и поверки приборов давления и измерительных каналов систем. Калибратор DPI 515 является контроллером/калибратором.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 1587 07 |
| Наименование | Калибраторы давления серии DPI |
| Год регистрации | 2007 |
| Номер сертификата | 4573 |
| Дата регистрации | 2007-04-19 |
| Срок действия | 2012-04-19 |
| Получатель сертификата | фирма "GE Druck", Великобритания (GB) |
Производитель / Заявитель
фирма "GE Druck"
Адрес: Fir Tree Lane, Grody, Leicester, LE6 OFH, Great Britain // Представительство: УП "Белэнергокип", г. Минск, 1-й Измайловский пер. 51, Республика Беларусь, (017)237-50-31, 237-10-99
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 1257-2003 с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 04 1587 07 [2009-09-25]
rb-03-04-1587-07_2009-09-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1587 07 [2002-05-02]
rb-03-04-1587-07_2002-05-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1587 07 [2007-06-12]
rb-03-04-1587-07_2007-06-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1587 07 [2007-01-01]
rb-03-04-1587-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы давления серии DPI (далее - калибраторы) модификаций DPI 515, DPI 520, DPI 530, DPI 603, DPI 605, DPI 610, DPI 615. DPI 705, DPI 320 представляют собой портативные и лабораторные приборы, предназначенные, в зависимости от модификации, для калибровки и поверки приборов давления и измерительных каналов систем. Калибратор DPI 515 является контроллером/калибратором.
Область применения — предприятия нефтехимической, энергетической и других отраслей промышленности.
Описание
Калибраторы осуществляют воспроизведение калиброванных значений и измерение отрицательного и положительного избыточного (G), абсолютного (А) и дифференциального давления (D), сигналов силы и напряжения постоянного тока.
Калибраторы, в зависимости от модификации, имеют встроенный микропроцессор, дисплей, панель управления, систему электрических соединений, входные и выходные патрубки давления, встроенный цифровой мультиметр (амперметр или вольтметр), встроенный или внешний эталонный датчик или задатчик давления, интерфейс RS 232.

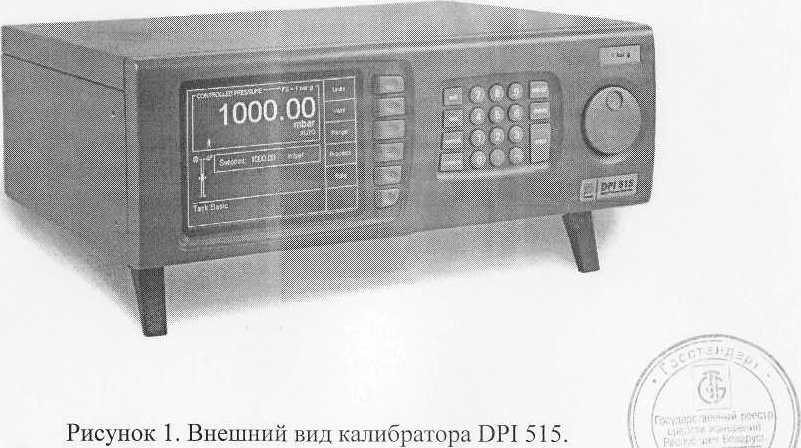

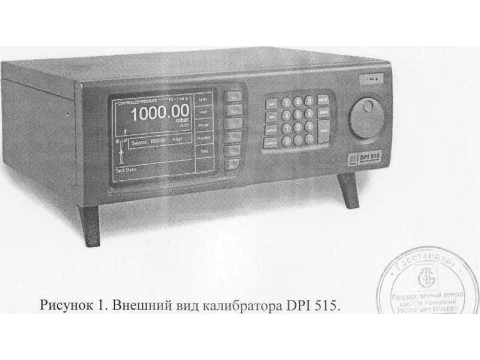

Внешний вид калибраторов представлен на рисунках 1 -4.
Знак поверки в виде клейма-наклейки наносится на переднюю панель калибратора.

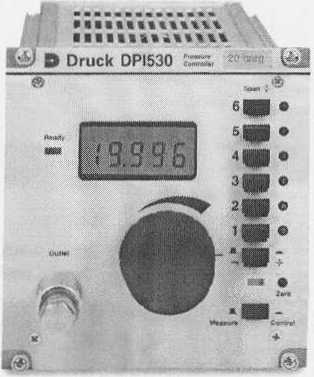

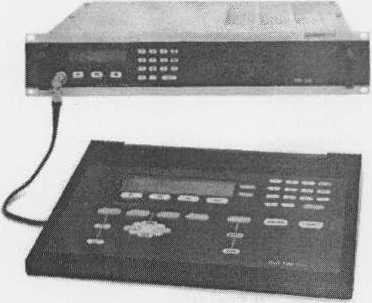

Рисунок 2. Внешний вид калибраторов DPI 520. DPI 530.

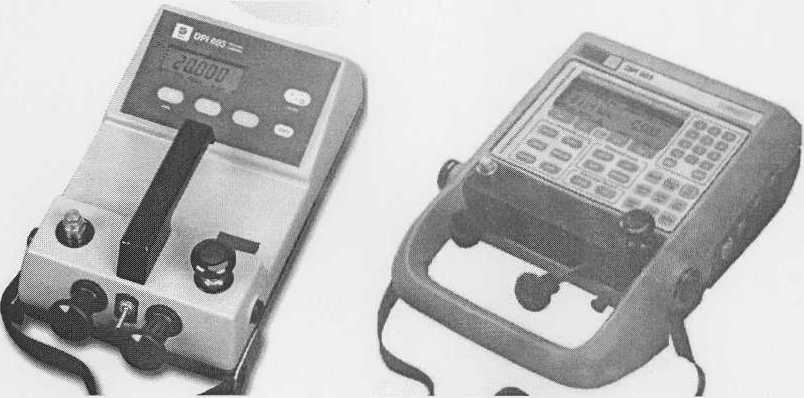

Рисунок 3. Внешний вид калибраторов DPI 603, DPI 605.

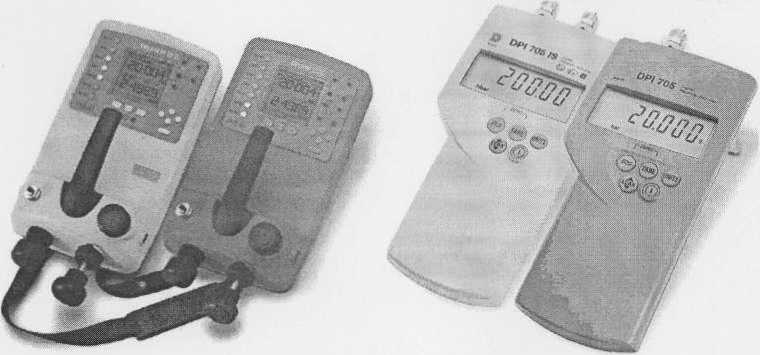

Рисунок 4. Внешний вид калибраторов DPI 610/615, DPI 705.

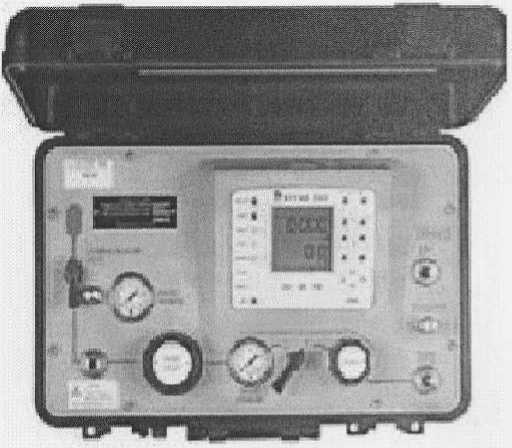

Рисунок 5. Внешний вид калибраторов DPI 320.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики калибраторов представлены в таблицах 1-8.
Таблица 1. DPI 515
|
Характеристика |
Значение |
|
1 Верхние пределы диапазона измерений |
0,025; 0,07; 0,2; 0,35; 0,7; 1; 2; 3,5; 7; 10; 20; 35; 70; 100; 135; 210 бар (G) [0,025; 0,07; 0,2; 0,35; 0,7; 1; 2; 3,5; 7; 10; 20; 35; 70; 100; 135; 210 бар + атмосферное давление] (А) |
|
2 Пределы допускаемой основной приведенной погрешности (при температуре окружающей среды (23 ± 5)°С |
±0,01% ВПИ (для диапазонов от 0,7 до 210 бар) ±0,03% ВПИ (в диапазоне от 0 до 0.7 бар) |
|
3 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от (23 ± 5)°С в диапазоне от 10 °C до 45 °C |
±0,004% ВПИ//°С |
|
4 Диапазоны температуры окружающей среды |
рабочий: от 5 °C до 50 °C калибровки: от (23 ± 5)°С хранения: от минус 20 °C до плюс 60 °C |
|
5 Габаритные размеры, не более |
390x132x300 мм |
|
6 Масса, не более |
9 кг |
|
Примечание — ВПИ - верхний предел диапазона измерений | |
|
Характеристика |
Значение |
|
1 Измеряемая среда |
Сухой некоррозионный газ |
|
2 Диапазоны измерений давления |
Абсолютное давление: 0 + 350 мбар ... 0-5-70 бар. Избыточное давление: 0-5-70 мбар... 0 + 70 бар. |
|
3 Пределы допускаемой основной погрешности (при температуре окружающей среды от 10 °C до 30 °C) |
±(0,05 % ВПИ + 1 ед. мл. разр.), ±0,05 % ИВ, ±0,025 % ИВ (по заказу) |
|
4 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в рабочих условиях (за пределами диапазона температур, указанного в пункте 3) |
±0,01 % ИВ/°С |
|
5 Диапазон аналогового выходного сигнала напряжения постоянного тока |
от 0 до 2 В, от 0 до 4 В, от 0 до 5 В, от 0 до 10 В |
|
6 Пределы допускаемой приведенной погрешности аналогового выходного сигнала |
±0,3 % ВПИ |
|
7 Диапазон температуры окружающей среды при эксплуатации |
от 0 до 40 °C |
|
8 Максимальная перегрузка |
1,25 х ВПИ |
|
9 Масса, не более |
5 кг |
|
10 Габаритные размеры, не более |
579x100x360 |
|
Примечание - ИВ - измеряемая величина | |
Таблица 3 DPI 530
|
Характеристика |
Значение |
|
1 Измеряемая среда |
Сухой некоррозионный газ |
|
2 Диапазоны измерений давления |
Абсолютное давление: 0 + 350 мбар ... 0 + 21 бар. Избыточное давление: 0 + 70 мбар... 0 + 20 бар. |
|
3 Пределы допускаемой погрешности (при температуре окружающей среды от 10 °C до 30 °C) |
±0,1 % ВПИ |
|
4 Пределы допускаемой погрешности в рабочих условиях (за пределами диапазона температур, указанного в пункте 3) |
±0,5 % ВПИ |
|
5 Диапазон температуры окружающей среды при эксплуатации |
от 0 до 50 °C |
|
6 Максимальная перегрузка |
1,5 х ВПИ |
|
7 Габаритные размеры, не более |
130x120x190 мм |
|
8 Масса, не более |
2 кг |
|
Характеристика |
Значение |
|
1 Давление | |
|
1.1 Диапазоны измерений |
от -1 до 1 бар, от -1 до 2 бар, от -1 до 10 бар от -1 до 20 бар |
|
1.2 Пределы допускаемой основной погрешности (при температуре окружающей среды от 0 °C до 40 °C) |
±(0,075 % ВПИ + ед.мл.разр.) |
|
1.3 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в рабочих условиях (за пределами диапазона температур, указанного в пункте 1.2) |
±0,0125 % ИВ/°С |
|
2 Входное напряжение постоянного тока | |
|
2.1 Диапазон измерений |
от 0 до ±50 В |
|
2.2 Входное сопротивление |
50 МОм |
|
2.3 Пределы допускаемой основной погрешности (при температуре окружающей среды от 0 °C до 40 °C) |
±(0,15% ИВ + 0,02 % ВПИ) |
|
2.4 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в рабочих условиях (за пределами диапазона температур, указанного в пункте 2.3) |
±0,01%ИВ/°С |
|
3 Сила входного постоянного тока | |
|
3.1 Диапазон измерений |
от Одо ±55 мА |
|
3.2 Пределы допускаемой основной noi-решности (при температуре окружающей среды от 0 °C до 40 °C) |
±(0,075 % ИВ + 0,005 % ВПИ) |
|
3.3 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в рабочих условиях (за пределами диапазона температур, указанного в пункте 3.2) |
±0,01%ИВ/°С |
|
4 Диапазоны температуры |
рабочий: от минус 10 °C до плюс 50 °C калибровки: от 0 до 40 °C хранения: от минус 20 °C до плюс 60 °C |
|
5 Габаритные размеры, не более |
320x195 x125 мм |
|
6 Масса, не более |
4 кг |
|
Характеристика |
Значение | |
|
Калибратор |
Измеритель | |
|
1 Давление | ||
|
1.1 Диапазон |
от -1 до 20 бар (G) |
от 0 до 70 мбар (G) от 0 до 70 бар (G) от 0 до 350 бар (SG) 0,35 до 350 бар (А) от -1 до 0 бар (А) |
|
1.2 Пределы допускаемой основной погрешности |
Избыточное (G): ±0,025 % ИВ (в диапазоне от 3%до 100%ВПИ) ±0,015 мбар (в диапазоне от 0 до 3 % ВПИ), Вакуумметрическое давление: ±0,025% от -1000 до -600 мбар ±0,15 мбар от 0 до -600 мбар |
До 70 бар: ■ ±0,05 % ИВ (в диапазоне от 20 % до 100 % ВПИ) ■ ±0,01 % ВПИ (в диапазоне от 0 до 20 % ВПИ) Свыше 71 бар: ■ ±0,08 % (в диапазоне от 20 % до 100 % ВПИ) ■ ±0,016 % (в диапазоне от 0 до 20 % ВПИ) |
|
3.3 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в рабочих условиях |
±0,002 % ИВ/1 °C (во всем диапазоне измерений) |
±0,003 % ИВ/1 °C (в диапазоне от 0,07 до 350 бар) |
|
4 Входное напряжение постоянного тока | ||
|
4.1 Диапазон измерений |
от 0 до ±50 В | |
|
4.2 Разрешающая способность |
10 мкВ | |
|
4.3 Входное сопротивление |
10 МОм | |
|
4.4 Пределы допускаемой основной погрешности |
±(0,04 % ИВ + ед.мл.разр.) | |
|
4.5 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в рабочих условиях |
±0,0075 %ИВ/°С | |
|
5 Входная сила постоянного тока | ||
|
5.1 Диапазон измерений |
от 0 до ±55мА | |
|
5.2 Разрешающая способность |
0,001 мА | |
|
5.3 Сопротивление нагрузочного резистора |
10 Ом | |
|
5.4 Пределы допускаемой основной погрешности |
±(0,03 %ИВ + ед.мл.разр.) | |
|
5.5 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в рабочих условиях |
±0,0075 %ИВ/°C | |
|
6 Выходные сигналы | ||
|
6.1 Диапазон напряжения постоянного тока |
от 0 до 24 В | |
|
6.2 Пределы допускаемой погрешности |
± (0,025 %ИВ + 0,01 % ВПИ + ед.мл.разр.) | |
|
6.3 Диапазон постоянного тока |
от 0 до 55 мА | |
|
6.4 Пределы допускаемой погрешности |
±(0,035 %ИВ + 0,01 % ВПИ + ед.мл.разр.) | |
|
7 Диапазоны температуры |
Рабочий: от минус 10 °C до плюс 40 °C Хранения: от минус 20 °C до плюс 60 °C ,' "Х | |
|
8 Габаритные размеры, не более |
140x280x370 мм /■. . . \ | |
|
9 Масса, не более |
4 кг /' ( | |
|
Характеристика |
Величина |
|
1 Давление | |
|
1.1 Диапазон |
от±2,5 мбар ... до (0н-700 бар) |
|
1.2 Пределы допускаемой основной приведенной погрешности (при 20 °C) |
±0,025 % ВПИ (для диапазонов от±200 мбар ...до (0-е-700 бар) ± 0,05 % ВПИ (для диапазонов от ±2,5 мбар ... до ± 150 мбар) |
|
1.3 Пределы допускаемой дополнительной погрешности при изменении температуры окоужаюшей среды |
±0,004 % ИВ/1 °C |
|
2 Входное напряжение постоянного тока | |
|
2.1 Диапазон |
от 0 до ±50 В |
|
2.2 Разрешающая способность |
100 мкВ |
|
2.3Входное сопротивление |
10 МОм |
|
2.4 Пределы допускаемой основной погрешности |
±(0,05 % ИВ + 0,004 % ВПИ) |
|
2.5 Пределы допускаемой дополнительной погрешности при изменении температуры окпужаюшей спелы |
±0,0075 % ИВ/°С |
|
3 Сила входного постоянного тока | |
|
3.1 Диапазон |
от 0 до ±55 мА |
|
3.2Разрешающая способность |
0,001 мА |
|
3.3 Сопротивление нагрузочного резистора |
10 Ом |
|
3.4 Пределы допускаемой основной погрешности |
±(0,05% ИВ + 0,004 % ВПИ) |
|
3.5 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды |
±0,0075 % ИВ/°С |
|
4 Выходной сигнал | |
|
4.1 Напряжение постоянного тока |
от 0 до 10 В. от 0 до 24 В |
|
4.2 Пределы допускаемой относительной погрешности |
±0,1 % (для диапазона от 0 до 10 В) ±5 % (для диапазона от 0 до 24 В) |
|
4.3 Сила постоянного тока |
от 0 до 24 мА |
|
4.4 Пределы допускаемой погрешности |
±(0,05 %ИВ + 0,1 % ВПИ) |
|
5 Диапазоны температуры |
Стандартный: от минус 10 °C до плюс 40 °C Хранения: от минус 20 °C до плюс 60 °C |
|
6 Габаритные размеры, не более |
140x280x370 мм |
|
7 Масса, не более |
4 кг |
|
Характеристика |
Значение | |
|
DPI 705 со встроенным датчиком |
DPI 705R с дистанционным датчиком | |
|
1 Верхний предел диапазона измерений давления, бар |
0,07; 0,2; 1 (D) 0,7; 7; 20(G) 2(G, А) |
0,35; 0,7; 1; 2; 3,5; 7; 10; 20; 35 (G,A,D) 70 (GA) 135; 200; 350 или 700 (А) |
|
2 Пределы допускаемой основной приведенной погрешности |
±0,1 % ВПИ | |
|
3 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды |
±0,02 % ИВ/1 °C | |
|
4 Диапазоны температуры |
рабочий: от минус 10 °C до плюс 50 °C хранения: от минус 10 °C до плюс 50 °C | |
|
5 Габаритные размеры, не более |
190x90x36 мм | |
|
6 Масса, не более |
0,5 кг | |
Таблица 8. DPI 320
|
Характеристика |
Значение |
|
1 Давление | |
|
1.1 Верхние пределы измерения давления (абсолютного/избыточного), бар |
35; 70; 100 |
|
1.2 Максимальная перегрузка |
2хВПИ |
|
1.3 Пределы допускаемой основной приведенной погрешности (при температуре окружающей среды (20±5) °C) |
±(0,025 % ВПИ) |
|
1.4 Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающей среды в рабочих условиях (за пределами диапазона температур, указанного в пункте 1.3) |
±0,004 % ИВ/°С |
|
2 Входное напряжение постоянного тока | |
|
2.1 Диапазон измерений |
от 0 до ±50 В |
|
2.2 Разрешающая способность |
100 мкВ |
|
2.3 Пределы допускаемой абсолютной погрешности (при температуре окружающей среды от минус 10 °C до 40 °C) |
±(0,05% ИВ+0,004 % ВПИ) |
|
2.4 Входное сопротивление |
10 МОм |
|
3 Сила входного постоянного тока | |
|
3.1 Диапазон измерений |
от Одо ±55 мА |
|
3.2 Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от минус 10 °C до 40 °C) |
±(0,05 % ИВ+0,004 % ВПИ) |
|
3.3 Разрешающая способность |
0,001 мА |
|
3.4 Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей среды в рабочих условиях (за пределами диапазона температур, указанного в пункте 3.2) |
±0,0075 % ИВ/°С |
Продолжение таблицы 8
|
4 Выходные сигналы | |
|
4.1 Напряжение постоянного тока, В |
10; 24 |
|
4.2 Пределы допускаемой относительной погрешности |
±0,1 % (для 10 В) ±5 % (для 24 В) |
|
4.3 Сила постоянного тока |
от 0 до 24 мА |
|
4.4 Пределы допускаемой основной абсолютной погрешности |
±(0,05 %ИВ±0,01 % ВПИ) |
|
4.4 Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в рабочих условиях (за пределами диапазона темпера гур, указанного в пункте 3.2) |
±0,0075 % ИВ/°С |
|
5 Габаритные размеры, мм, не более |
429x254x165 |
|
6 Масса, кг, не более |
12,8 |
|
7 Диапазоны температуры . |
рабочий: от минус 10 °C до 50 °C калибровки: от минус 10 °C до 40 °C хранения: от минус 20 °C до плюс 60 °C |
|
Примечание - ВПИ - верхний предел диапазона измерений ИВ - измеряемая величина | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации калибратора типографским способом.
Комплектность
Комплект поставки:
- калибратор,
- руководство по эксплуатации,
- принадлежности (по индивидуальному заказу);
- методика поверки МП.МН 1257-2003.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы GE Druck (Великобритания),
МП.МН 1257-2003 "Калибраторы давления DPI фирмы "GE Druck", Великобритания. Методика поверки"
Заключение
Калибраторы давления серии DPI соответствуют документации фирмы "GE Druck" (Великобритания).
Межповерочный интервал - не более 12 месяцев (для калибраторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ. Аттестат аккредитации № BY 112 02.1.0.0025 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Смотрите также
