Меры напряжения Н4-100
| Номер в ГРСИ РФ: | РБ 03 13 2641 05 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
|
Описание типа РБ 03 13 2641 05 [2005-01-01]
rb-03-13-2641-05_2005-01-01.pdf
|
Скачать |
Меры напряжения Н4-100 предназначены для воспроизведения и хранения высокоточных значений постоянного электрического напряжения, используются для передачи размера единицы напряжения рабочим эталонам и средствам измерений в местах их поверки и эксплуатации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2641 05 |
| Наименование | Меры напряжения Н4-100 |
| Год регистрации | 2005 |
| Номер сертификата | 3502 |
| Дата регистрации | 2005-08-30 |
| Срок действия | - |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по УШЯИ.411641.002 МП (МРБ МП.1514-2005) с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 13 2641 05 [2005-01-01]
rb-03-13-2641-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Меры напряжения Н4-100 предназначены для воспроизведения и хранения высокоточных значений постоянного электрического напряжения, используются для передачи размера единицы напряжения рабочим эталонам и средствам измерений в местах их поверки и эксплуатации.
Область применения - предприятия электронной, электротехнической, радиотехнической промышленности, приборостроения, метрологические центры, предприятия по изготовлению и ремонту средств измерений.
Описание
Основой мер напряжения является источник опорного напряжения, который представляет собой микросхему, включающую опорный стабилитрон, резистивный подогреватель и термочувствительный транзистор. Микросхема является активным термостатом с постоянной внутренней температурой.
Опорное напряжение 7 В преобразуется с помощью прецизионных операционных усилителей и высокостабильных резистивных делителей в выходные напряжения 1,000; 1,018; 10,000 В.
Электропитание мер напряжения осуществляется от сети переменного тока напряжением (230 ± 23) В и от встроенной аккумуляторной батареи и обеспечивает бесперебойное питание цепей формирования выходных напряжений при пропадании напряжения в сети, а также отключении мер напряжения от сети на время не более 60 ч.
Непрерывный режим работы и постоянная температура внутри микросхемы источника опорного напряжения обеспечивают долговременную и температурную стабильность опорного и выходных напряжений.
Внешний вид меры напряжения приведен на рисунке 1.
Места нанесения государственного поверительного клейма-наклейки - передняя панель меры напряжения (приложение А).
Места пломбирования от несанкционированного доступа и нанесения государственного поверительного клейма и клейма ОТК приведены в приложении А.

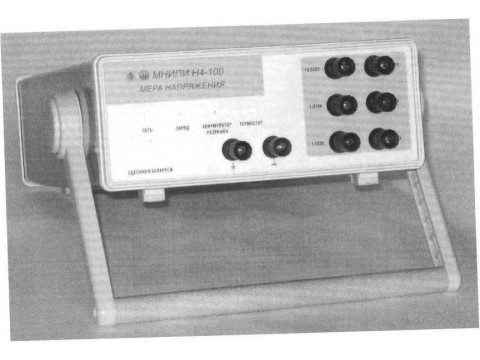

Рисунок 1 - Внешний вид меры напряжения
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Воспроизводимое напряжение Нестабильность (изменение) напряжения 1,000; 1,018 В |
1,000; 1,018; 10,000 В |
|
в нормальных условиях применения: за 4 ч, не более |
1 мкВ |
|
за 30 суток, не более |
2 мкВ |
|
за 90 суток, не более |
5 мкВ |
|
за 1 год, не более |
10 мкВ |
|
Нестабильность (изменение) напряжения 10,000 В в нормальных условиях применения за 4 ч, не более |
10 мкВ |
|
за 30 суток, не более |
20 мкВ |
|
за 90 суток, не более |
30 мкВ |
|
за 1 год, не более |
40 мкВ |
|
Нестабильность напряжения, вызванная изменением температуры в пределах рабочих условий применения: для напряжения 1,000; 1,018 В, не более |
3 мкВ |
|
для напряжения 10,000 В, не более |
20 мкВ |
|
Выходной ток для напряжения 10,000 В, не менее |
12 мА |
|
Режим работы |
непрерывный |
|
Питание: - от сети переменного тока напряжением |
(230 ± 23) В, частота (50 ± 0,5) Гц |
|
- от встроенной аккумуляторной батареи |
12 В |
|
Мощность, потребляемая от сети переменного тока, не более |
20 В А |
|
Габаритные рзмеры, не более |
105x285x360 мм |
|
Масса, не более |
6 кг |
|
Нормальные условия применения: - температура окружающего воздуха |
(21 ± 2) °C; |
|
- относительная влажность воздуха |
от 30 % до 80 %; |
|
- атмосферное давление |
от 84 до 106 (от 630 до 795) кПа (мм рт.< |
|
Рабочие условия применения: - температура окружающего воздуха |
от 10 °C до 35 °C; |
|
- относительная влажность воздуха |
до 80 % при температуре 25 °C; |
|
- атмосферное давление |
от 84 до 106,7 (от 630 до 800) кПа (мм р |
|
Средняя наработка на отказ, не менее |
10000 ч |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на переднюю панель мер напряжения методом офсетной печати, на эксплуатационную документацию - типографским методом.
Комплектность
|
Обозначение |
Наименование, тип |
Количество на комплект |
|
УШЛИ.41 1641.002 |
Мера напряжения Н4-100 |
1 |
|
У ШЛИ.68561 1.256 |
Кабель К-1 |
1 |
|
SCZ-1 |
Шнур сетевой |
1 |
|
ОЮО 481.005 ТУ |
Вставка плавкая ВП2Б 0.25 А, 250 В |
2 |
|
УШЛИ.411641.002 РЭ |
Руководство по эксплуатации |
1 |
|
УШЛИ.411641 002 МП МРБ МН. 15 14 - 2005 |
Методика поверки |
1 |
|
УШЛИ.3211 14.033 |
Футляр |
1 |
|
УШЛИ.305647 297 |
Комплект упаковки |
1 |
|
У ШЛИ.305642.181 |
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 ‘‘Средства измерений электрических и магнитных величин. Общие технические условия”. ГОСТ 12.2.091-2002 "Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования”. Методика поверки У ШЛИ.41 1641.002 МП (МРБ МП. 15 14 - 2005).
Заключение
Меры напряжения Н4-100 соответствуют требованиям ГОСТ 22261-94. ГОСТ 12.2.091-2002 и ТУ BY 100039847.055-2005.
Научно-исследовательский испытательный центр БслГИМ.
г.Минск. Старовиленский тракт. 93
тел. 234-98-13
Аттестат аккредитации N BY 112.02.1.0.0025.
