Весы электронные ВЭ-200, ВЭ-400
| Номер в ГРСИ РФ: | РБ 03 02 1048 05 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | Производственное подразделение «ЗАВОД ЭТАЛОН» БелГИСС, г. Минск, |
Весы электронные ВЭ-200 и ВЭ-400 предназначены для статического взвешивания различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1048 05 |
| Наименование | Весы электронные ВЭ-200, ВЭ-400 |
| Год регистрации | 2005 |
| Номер сертификата | 3504 |
| Дата регистрации | 2005-08-30 |
| Срок действия | - |
| Получатель сертификата | ПРУП "Завод Эталон", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ПРУП "Завод Эталон"
Адрес: 220053, г. Минск, ул. Новаторская, 2а
Контакты: тел./факс (017)237-27-88 // E-mail: etalon@newmail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 827-2000 (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 02 1048 05 [2000-03-22]
rb-03-02-1048-05_2000-03-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 1048 05 [2005-01-01]
rb-03-02-1048-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные ВЭ-200 и ВЭ-400 предназначены для статического взвешивания различных грузов.
Область применения: предприятия торговли, промышленности и сельского хозяйства.
Описание
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза посредством тензометрического датчика в электрический сигнал, который обрабатывается показывающим устройством и преобразуется в цифровую форму.
Весы изготавливаются в модификациях ВЭ-200, ВЭ-400, отличающихся наибольшим и наименьшим пределами взвешивания.
Конструктивно весы выполнены из грузоприемного и показывающего устройств. Грузоприемное устройство состоит из одного тензометрического датчика Мд5.155.011 (ВЗ-200), Мд5.155.011-01 (ВЭ-400) производства УП «Завод Эталон», основания, платформы и кожуха. Устройство показывающее производства УП «Завод Эталон» представляет собой цифровой преобразователь сигнала тензодатчика. Грузоприемное и показывающее устройства соединены между собой гибким кабелем.
Основные функциональные возможности весов:
- ввод значения тары с клавиатуры;
- накопление, индикация и сброс суммарной массы грузов;
- индикация суммарной массы тары и груза после выборки массы тары;
- индикация перегрузки при превышении показаний значения массы НПВ+9е.

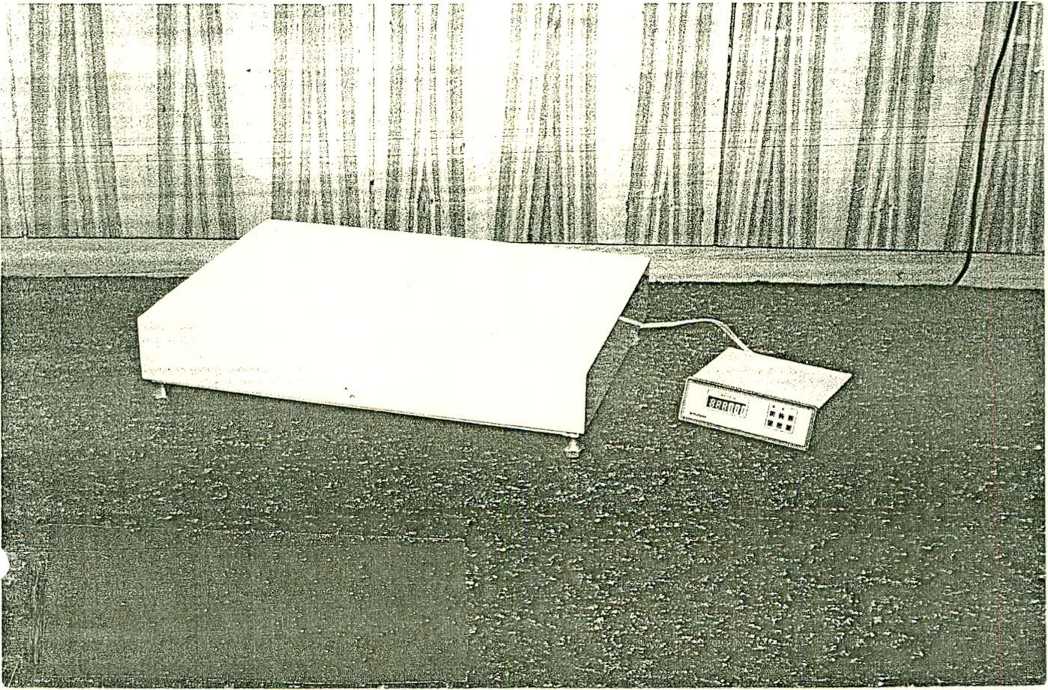

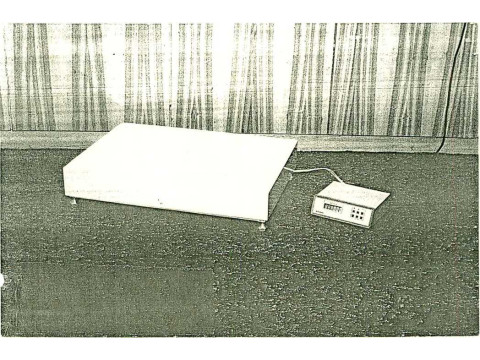

Внешний вид весов приведен на рисунке №1.
Схема пломбировки весов от несанкционированного доступа с указанием мест нанесения оттисков клейм приведена в Приложении 1.
ВНЕШНИЙ ВИД ВЕСОВ ЭЛЕКТРОННЫХ ВЭ-200, ВЭ-400
РИС. 1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики весов указаны в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра для | |
|
ВЭ-200 |
ВЭ-400 | |
|
1. Пределы взвешивания, кг: - наибольший (НПВ) - наименьший (НмПВ) |
200,00 1,00 |
400,00 2,00 |
|
2. Дискретность индикации (d) и цена Поверочного деления (е), кг: - в интервале от 1,00 до 100,00 кг включ. - в интервале св. 100,00 до 200,00 кг включ. - в интервале от 2,00 до 100,00 кг включ. - в интервале св. 100,00 до 400,00 кг включ. |
0,05 0,10 |
0,10 0,20 |
|
3. Наибольший предел выборки массы тары, кг |
100 |
,00 |
|
4. Пределы допускаемой погрешности без выборки массы тары, кг при первичной поверке: - в интервале от 1,00 до 25,00 кг включ. - в интервале св. 25,00 до 100,00 кг включ. - в интервале св. 100,00 до 200,00 кг включ. - в интервале от 2,00 до 50,00 кг включ. - в интервале св. 50,00 до 100,00 кг включ. - в интервале св. 100,00 до 400,00 кг включ. при эксплуатации: - в интервале от 1,00 до 25,00 кг включ. - в интервале св. 25,00 до 100,00 кг включ. - в интервале св. 100,00 до 200,00 кг включ. - в интервале от 2,00 до 50,00 кг включ. - в интервале св. 50,00 до 100,00 кг включ. - в интервале св. 100,00 до 400,00 кг включ. |
±0,05 ±0,05 ±0,10 ±0,05 ±0,10 ±0,20 |
±0,10 ±0,10 ±0,20 ±0,10 ±0,20 ±0,40 |
|
5. Время установления показаний с, не более |
5 | |
|
6. Непостоянство показаний ненагруженных весов, кг, не более |
±0,05 |
±0,10 |
|
7. Индикация перегрузки при превышении показаний значения массы, кг |
200,90 |
401,80 |
|
8. Диапазон рабочих температур, °C |
От минус 10 до плюс 40 | |
|
9. Потребляемая мощность, В*А , не более |
10 | |
|
10. Вероятность безотказной работы за 1000 часов, не менее |
0,94 | |
|
И. Средний срок службы, лет, не менее |
8 | |
|
12. Среднее время восстановления, ч, не более |
3 | |
Продолжение таблицы 1
|
Наименование параметра |
Значение параметра для | |
|
ВЭ-200 |
ВЭ-400 | |
|
13. Масса, кг, не более: -грузоприемного устройства -показывающего устройства |
70,00 3,00 | |
|
14. Габаритные размеры, мм, не более: -грузоприемного устройства -показывающего устройства |
840x640x210 220x255x90 | |
|
15. Способ защиты человека от поражения электрическим током по ГОСТ 12.2.007.0-75, класс |
1 | |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится методом сеткографии на шильдик показывающего устройства весов и типографским способом на титульный лист паспорта весов.
Комплектность
Комплектность поставки весов указана в таблице 2.
Таблица 2
|
Обозначение составной части |
Наименование составной части |
Количество, шт для | |
|
ВЭ-200 |
ВЭ-400 | ||
|
Мд5.179.032 |
Устройство грузоприемное |
1 |
- |
|
Мд5.179.032-01 |
Устройство грузоприемное |
- |
1 |
|
Мд5.100.001 |
Устройство показывающее |
1 |
- |
|
Мд5.100.001-01 |
Устройство показывающее |
- |
1 |
|
Мд2.791.012 ПС |
Паспорт |
1 |
1 |
|
МП.МН 827-2000 |
Методика поверки Комплект запасных частей и |
1 |
1 |
|
принадлежностей в составе: -вставка плавкая ВП1-1-0,5А АГО.481.303 ТУ |
2 |
2 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ РБ 02566668.031-2000
ГОСТ 29329-92
МП.МН 827-2000
Весы электронные ВЭ-200, ВЭ-400 Технические условия
Весы для статического взвешивания. Общие технические требования Методика поверки
Заключение
Весы электронные ВЭ-200, ВЭ-400 соответствуют требованиям ТУ 02566668.031-2000 и ГОСТ 29329-92.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, Г. Минск, Старовиленский тракт, 93
Тел. 234-98-13
Аттестат аккредитации № BY/112.02.1.0.0025
