Весы электронно-тензометрические для статического взвешивания ВХ

Назначение

Весы можно использовать для подсчета штучных изделий, для учета грузов по заданным кодам, учета массы тары по заданным кодам, для запоминания даты и времени каждого взвешивания, для управления исполнительными механизмами в автоматическом или полуавтоматическом режиме: заслонки (с 2-х и 3-х позиционными распределителями), шнекопитатели (в т.ч. с 2-скоростым вариатором), вибраторы (при использовании электронного прибора MERAV - 3000 и MERAV- 3001).

3 Описание- принцип действия весов основан на уравновешивании веса упругой механической силой тензодатчиков и преобразовании этой силы в электрический сигнал. Весы представляют собой грузоприемное устройство в виде платформы, в виде бункера (для взвешивания сыпучих и жидких материалов), причем бункер может быть оснащен устройствами для автоматической загрузки и выгрузки продукта, в виде крюка, монорельса, рольганга и т.д. с силоизмерительными тензорезисторными датчиками модели HSB. ALC, RLC, 642С, 652, фирмы Revere Transducers, Голландия и электронным устройством типа MERAV, фирмы ’’Shekel”, Израиль. Аналоговый электрический сигнал датчика передается по кабелю на электронное устройство, в состав которого входит аналогово-цифровой преобразователь, стабилизированный источник питания датчика, процессор и дисплей- индикатор.

Программное обеспечение электронного устройства позволяет задавать различные режимы работы весов -подсчет количества однотипных изделий, управление различными технологическими процессами и т.п., где источником информации является значение массы. К электронному измерительному устройству, через последовательный выход и интерфейс, информация о работе весов может быть передана на устройства электронной обработки результатов взвешивания.

Датчики грузоприемного устройства могут быть подсоединены к следующим модификациям электронных устройств:

* MERAV-2000- базовое конструктивное пылеводонепроницаемое (IP-65) исполнение, включающее аналогово-цифровой преобразователь, микропроцессор с расширенным программным обеспечением, например, запоминание и печать последних пятисот результатов взвешиваний, .вывод результатов взвешиваний при бестарном хранении грузов и др. Модификация имеет дисплей-индикатор, пленочную конструкцию клавиатуры с клавишами управления весами, выход для подключения через последовательный (RS 232С) интерфейс устройств электронной обработки данных (например, компьютер или принтер для печати информации о взвешиваемом грузе, печати этикеток). Число поверочных делений - от 500 до 10000. Масса 1,6 кг; габаритные размеры 230 х 135 х 100 мм3;

MERAV-ЗООО-базовое конструктивное пылеводонепроницаемое (IP-65) исполнение, включающее аналого-цифровой преобразователь, микропроцессор с расширенным программным обеспечением, например, обеспечение функции подсчета штучных изделий, запоминание и печать последних пятисот результатов взвешиваний, вывод результатов взвешиваний при бестарном хранении грузов и др. Модификация имеет дисплей-индикатор, пленочную конструкцию клавиатуры с функциональными и цифровыми клавишами для занесения кода груза, даты, времени, а также, клавишами управления весами, выход для подключения через последовательный (RS 232С) интерфейс устройств электронной обработки данных (например, компьютер или принтер для печати информации о взвешенном грузе, печати этикеток, или выносное табло информации о взвешенном грузе). Число поверочных делений -от 500 до 10000. Масса 1,6 кг; габаритные размеры 230 х 135 х 100 мм3.

MERAV-3001- базовое конструктивное пылеводонепроницаемое (IP-65) исполнение, включающее аналого-цифровой преобразователь, микропроцессор с расширенным программным обеспечением. Программное обеспечение ведет накопление данных об отвесах с запоминанием массы, даты, времени, кода продукта, оператора (с возможностью просмотра на дисплее и/или передачи по запросу на удаленный компьютер), реализует защиту от несанкционированного доступа. Модификация имеет дисплей-индикатор, клавиатуру с функциональными и цифровыми клавишами для занесения кода груза, даты, времени, а также клавишами управления весами, выход для подключения через последовательный интерфейс устройств электронной обработки данных (RS-232/422/485), например, компьютер или принтер для печати информации о взвешенном грузе. Подключение через последовательный интерфейс RS-485 позволяет подключать несколько (до 128) электронных устройств данного типа к центральному компьютеру или любому другому устройству управления.

Программное обеспечение электронного устройства позволяет управлять исполнительными механизмами в автоматическом или полуавтоматическом режиме или под управлением удаленного компьютера. Предусматривается управление различными типами исполнительных механизмов: заслонки (с 2-х и 3-х позиционными распределителями), шнекопитатели (в т.ч. с 2-скоростым вариатором), вибраторы.

На лицевой панели может быть размещено дополнительное индикаторное табло для вывода информации об отвесах, кодах продукта, оператора, даты, времени, а также для использования функции дозирования и разбраковки изделий. Число поверочных делений от 500 до 10000. Масса 7 кг, габаритные размеры 300х350х 130 мм3.

Весы выпускаются в следующих модификациях, отличающихся метрологическими характеристиками, формами и размерами грузоприемного устройства, местом установки электронного устройства:

BX-100D1.3; BX-100D1.4; BX-150D1.3; ВХ-150 D1.4; BX-200D1.3; BX-200D1.4; BX-300D1.3; BX-300D1.4; BX-500D1.3; BX-500D1.4; BX-5OOD1.3M; BX-500D1.4M; BX-600D1.3; ВХ-600D1.4; BX-1000D1.3; BX-1000D1.4; BX-1000D1.3M; BX-1000D1.4M; BX-1,5D1.3; ВХ-1,5D1.4; BX-2D1.3, BX-2D1.4; BX-3D1.3; BX-3D1.4; BX-5D1.4; BX-10D1.4; BX-20D1.4.

Модификации весов BX-100D1.3; BX-15OD1.3; BX-200D1.3; BX-300D1.3; BX-500D1.3; ВХ-500D1.3M; BX-600D1.3; BX-1000D1.3; BX-1000D1.3M; BX-1,5D1.3; BX-2D1.3; BX-3D1.3 выполнены законченной конструкцией в одном корпусе, а модификации весов BX-100D1.4; BX-150D1.4; BX-200D1.4; BX-300D1.4; BX-500D1.4; BX-500D1.4M; BX-600D1.4; BX-1000D1.4; BX-1000D1.4M; BX-1,5D1.4; BX-2D1.4; BX-3D1.4; BX-5D1.4; BX-10D1.4; BX-20D1.4 конструктивно выполнены в виде двух блоков- грузоприемного устройства, датчики которого соединены кабелем с электронным устройством.

Габаритные размеры грузоприемного устройства и его конфигурации без изменения метрологических характеристик весов могут быть изменены в соответствии с требованиями заказчика.

Основные технические характеристики весов указаны в таблице 1, таблице 2 и таблице 3.

Таблица 2

Пределы допускаемой погрешности взвешивания указаны в таблице 4.

Таблица 4

Класс точности весов по ГОСТ 29329

- средний, Ш

- 6

-45

- 15

-220 (+10;- 15)% - 50 ± 2 %

- 15

Число разрядов индикации

Время готовности весов к работе, с, не более

Время взвешивания, с, не более

Параметры электрического питания весов - от сети переменного тока: напряжение, В частота, Гц потребляемая мощность, ВА, не более

По заказу потребителя некоторые модификации могут поставляться со встроенным источником

питания: напряжение, В

-6

- от минус 10 до 45

- от 0 до 40

- 25 000

- 15.

Диапазон рабочих температур, ° С: грузоприемное устройство электронное устройство Средняя наработка на отказ, ч Полный средний срок службы, лет

Знак утверждения типа

Знак утверждения типа наносится на табличку весов фотохимическим способом.

Комплектность

- грузоприемное устройство;

силоизмерительные тензорезисторные датчики HSB, ALC, RLC, 642С или 652; электронное отсчетное устройство MERAV;

- руководство по эксплуатации с разделом «Поверка».

Поверка

Поверка проводится в соответствии с Нормой по метрологии на методику поверки.

Применяемые рабочие эталоны: гири класса Mi массой 20 кг, набор гирь класса Mi КГО- IV -1000, набор гирь класса Mi КГО- IV -10 по ГОСТ 7328-2001.

Положительные результаты поверки оформляют нанесением оттиска поверительного клейма на пломбу весов и записью в Руководстве по эксплуатации, заверенной подписью государственного поверителя и оттиском поверительного клейма. Место расположения пломбы- на закрепительных винтах прибора (рисунок 1).

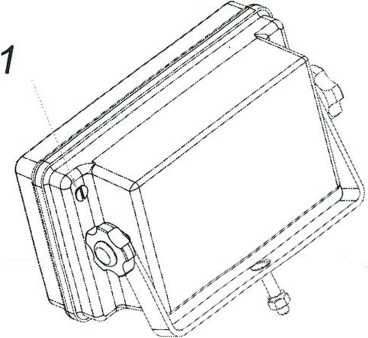

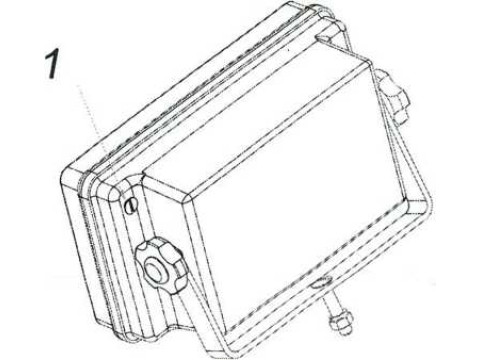

Рисунок 1 - Место установки пломбы

При отрицательных значениях поверки весы к эксплуатации не допускаются, оттиски поверительного клейма гасят и выдают извещение о непригодности с указанием причин непригодности. Соответствующую запись делают в Руководстве по эксплуатации

Межповерочный интервал - 12 месяцев.

Нормативные документы

Заключение

Весы электронно-тензометрические для статического взвешивания типа ВХ соответствуют требованиям ГОСТ 29329, техническим условиям PT MD 17- 20380200-002:2005.
