Весы электронно-тензометрические для статического взвешивания ВВ

Назначение

3 Описание- принцип действия весов основан на уравновешивании веса упругой механической силой тензодатчиков и преобразовании этой силы в электрический сигнал. Весы представляют собой грузоприемное устройство в виде одной или нескольких платформ с силоизмерительными тензорезисторными датчиками модели CSPM, ASC или SSB, фирмы Revere Transducers, Голландия или модели BS, фирмы CAS, Южная Корея и электронным устройством типа MERAV, фирмы ’’Shekel”, Израиль. Аналоговый электрический сигнал датчика передается по кабелю на электронное устройство, в состав которого входит аналоговоцифровой преобразователь, стабилизированный источник питания датчика, процессор и дисплей- индикатор.

Программное обеспечение электронного устройства позволяет задавать различные режимы работы весов -подсчет количества однотипных изделий, управление различными технологическими процессами и т.п., где источником информации является значение массы. К электронному измерительному устройству, через последовательный выход и интерфейс, информация о работе весов может быть передана на устройства электронной обработки результатов взвешивания (компьютер, принтер и т.д.).

Датчики грузоприемного устройства могут быть подсоединены к следующим модификациям электронных устройств:

MERAV-2000- базовое конструктивное пылеводонепроницаемое (ЕР-65) исполнение, включающее аналогово-цифровой преобразователь, микропроцессор с расширенным программным обеспечением, например, запоминание и печать последних пятисот результатов взвешиваний, вывод результатов взвешиваний при бестарном хранении грузов и др. Модификация имеет дисплей-индикатор, пленочную конструкцию клавиатуры с клавишами управления весами, выход для подключения через последовательный (RS 232С) интерфейс для подключения устройств электронной обработки данных (например, компьютер или принтер для печати информации о взвешиваемом грузе, печати этикеток). Число поверочных делений - от 500 до 10000. Масса 1,6 кг; габаритные размеры 230 х 135 х 100 мм3;

AiERAV-3000-базовое конструктивное пылеводонепроницаемое (ГР-65) исполнение, включающее аналого-цифровой преобразователь, микропроцессор с расширенным программным обеспечением, например, обеспечение функции подсчета штучных изделий, вывод результатов взвешиваний при бестарном хранении грузов и др. Модификация имеет 1

дисплей-индикатор, пленочную конструкцию клавиатуры с функциональными и цифровыми клавишами для занесения кода груза, даты, времени, а также, клавишами управления весами, выход для подключения через последовательный (RS 23 2С) интерфейс устройств электронной обработки данных (например, компьютер или принтер для печати информации о взвешенном грузе, печати этикеток, или выносное табло информации о взвешенном грузе). Число поверочных делений - от 500 до 10000. Масса 1,6 кг, габаритные размеры 230 х 135 х 100 мм3.

MERAV-3001- базовое конструктивное пылеводонепроницаемое (IP-65) исполнение, включающее аналого-цифровой преобразователь, микропроцессор с расширенным программным обеспечением. Программное обеспечение ведет накопление данных об отвесах с запоминанием массы, даты, времени, кода продукта, оператора (с возможностью просмотра на дисплее и/или передачи по запросу на удаленный компьютер), реализует защиту от несанкционированного доступа. Модификация имеет дисплей-индикатор, клавиатуру с функциональными и цифровыми клавишами для занесения кода груза, даты, времени, а также клавишами управления весами, выход для подключения через последовательный интерфейс устройств электронной обработки данных (RS-232/422/485), например, компьютер или принтер для печати информации о взвешенном грузе. Подключение через последовательный интерфейс RS-485 позволяет подключать несколько (до 128) электронных устройств данного типа к центральному компьютеру или любому другому устройству управления.

Программное обеспечение электронного устройства позволяет управлять исполнительными механизмами в автоматическом или полуавтоматическом режиме или под управлением удаленного компьютера. Предусматривается управление различными типами исполнительных механизмов: заслонки (с 2-х и 3-х позиционными распределителями), шнекопитатели (в т.ч. с 2-скоростым вариатором), вибраторы.

На лицевой панели может быть размещено дополнительное индикаторное табло для вывода информации об отвесах, кодах продукта, оператора, даты, времени, а также для использования функции дозирования и разбраковки изделий. Число поверочных делений от 500 до 10000. Масса 7 кг, габаритные размеры 300 х 350 х 130мм3,

Автомобильные весы выпускаются в следующих модификациях, отличающихся метрологическими характеристиками:

BB-10D1.4A; BB-30D1.4A; BB-40D1.4A; BB-60D1.4A- одноплатформенные стационарные;

ВВ-10В1.4АД;ВВ-30П1.4АД; ВВ-4СЮ1.4АД; ВВ-60П1.4АД-двухплатформенные стационарные, BB-10D1.4An - одноплатформенные передвижные.

Вагонные весы выпускаются в следующих модификациях, отличающихся метрологическими характеристиками:

BB-100D1.4B; BB-150D1.4B; BB-200D1.4B - одноплатформенные стационарные;

ВВ-100D1,4В Д; ВВ-150D1,4В Д; BB-200D1,4В Д; BB-250D1,4В Д- двухплатформенные стационарные.

Габаритные размеры грузоприемного устройства и его конфигурации без изменения метрологических характеристик весов могут быть изменены в соответствии с требованиями заказчика.

В одноплатформенных весах грузоприемное устройство опирается на четыре датчика, а в двухплатформенных весах - на 6 или 8 датчиков, в зависимости от варианта установки платформ.

Основные технические характеристики и модификации автомобильных: весов указаны в таблице 1.

Таблица 1

Основные технические характеристики вагонных весов и модификации весов указаны в таблице 2.

Таблица 2

Пределы допускаемой погрешности взвешивания указаны в таблице 3.

Таблица 3

Класс точности весов по ГОСТ 29329

- средний, Ш

- 6

-45

- 15

- 220 (+10;- 15)%

- 50 ± 2 %

- 15

- от минус 30 до 45

- от 0 до 40

- 25 000

- 15.

Число разрядов индикации

Время готовности весов к работе, с, не более

Время взвешивания, с, не более

Параметры электрического питания весов - от сети переменного тока: напряжение, В частота, Гц

потребляемая мощность, В А, не более

Диапазон рабочих температур, 0 С: грузоприемное устройство электронное устройство

Средняя наработка на отказ, ч Полный средний срок службы, лет 4 Знак утверждения типа

Знак утверждения типа наносится на табличку весов фотохимическим способом.

Комплектность

силоизмерительные тензорезисторные датчики;

электронное устройство;

руководство по эксплуатации с разделом «Поверка».

Поверка

Поверка проводится в соответствии с Нормой по метрологии на методику поверки.

Применяемые рабочие эталоны: гири класса Mi массой 20 кг, 500 кг, набор гирь класса Mi КГО-IV -10 по ГОСТ 7328-2001, весоповерочный автомобиль, а также гири класса Mi массой 2 т, набор гирь класса Mi КТО - IV -50 по ГОСТ 7328-2001 и весоповерочный вагон.

Положительные результаты поверки оформляют нанесением оттиска по верительного клейма на пломбу весов и записью в Руководстве по эксплуатации, заверенной подписью государственного поверителя и оттиском поверительного клейма. Место расположения пломбы- на закрепительных винтах прибора (рисунок 1).

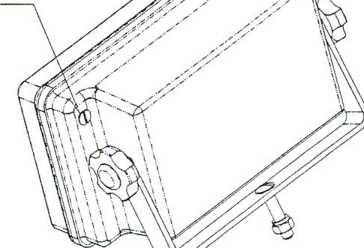

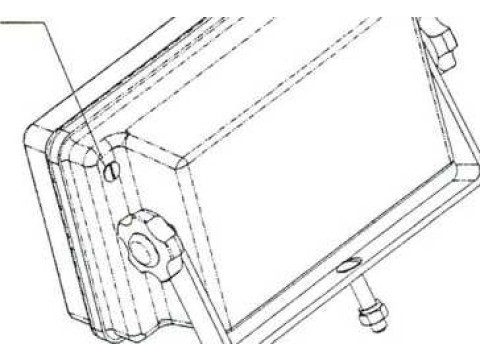

Рисунок 1- Место установки пломбы

При отрицательных значениях поверки весы к эксплуатации не допускаются, оттиски поверительного клейма гасят и выдают извещение о непригодности с указанием причин непригодности. Соответствующую запись делают в Руководстве по эксплуатации

Межповерочный интервал - 12 месяцев.

Нормативные документы

Заключение

Весы электронно-тензометрические для статического взвешивания типа ВХ соответствуют требованиям ГОСТ 29329, техническим условиям PT MD 17-20380200-002:2005.
