Газоанализаторы ФСТ-04

Назначение

Газоанализаторы ФСТ-04 предназначены для непрерывного автоматического измерения объемной доли природного газа (метана или пропана) и (или) массовой концентрации угарного газа (моно оксид углерода) и выдачи световой и звуковой сигнализации о превышении установленных значений объемной доли указанных газов.

Область применения - котельные, жилые, производственные и коммунально-бытовые помещения.

Описание

Газоанализаторы ФСТ-04 относятся к стационарным изделиям непрерывного действия.

Количество применяемых датчиков два - один выносной, настроенный на метан или пропан, и один встроенный - монооксид углерода.

ФСТ-04 состоит из блока питания, сигнализации и встроенного сенсора монооксида углерода (далее - БПСИ ) и блока датчика, настроенного на метан (пропан) - далее БД.

ФСТ-04 обеспечивает:

__одновременное измерение концентрации оксида углерода, метана (пропана) и цифровую индикацию значения их концентрации в контролируемых точках;

- возможность установки двух порогов сигнализации для каждого датчика;

- световую и звуковую сигнализацию о превышении пороговых концентрации газов;

- отображение информации о неисправностях прибора и работоспособности канала измерения метана (пропана);

- защиту сенсора метана от газовой перегрузки;

- коммутацию внешней электрической цепи для подключения независимых исполнительных устройств;

Питание ФСТ-04 осуществляется от сети переменного тока с номинальным напряжением 230 В и частотой 50 Гц.

Степень защиты оболочки ФСТ-04 - IP 20 по ГОСТ 14254.

По устойчивости к воздействию температуры и влажности окружающего воздуха группа исполнения ВЗ по ГОСТ 12997, но для работы при температуре от минус 20 до плюс 50 °C.

По устойчивости к механическим воздействиям ФСТ-04 соответствует группе исполнения N1 ГОСТ 12997.

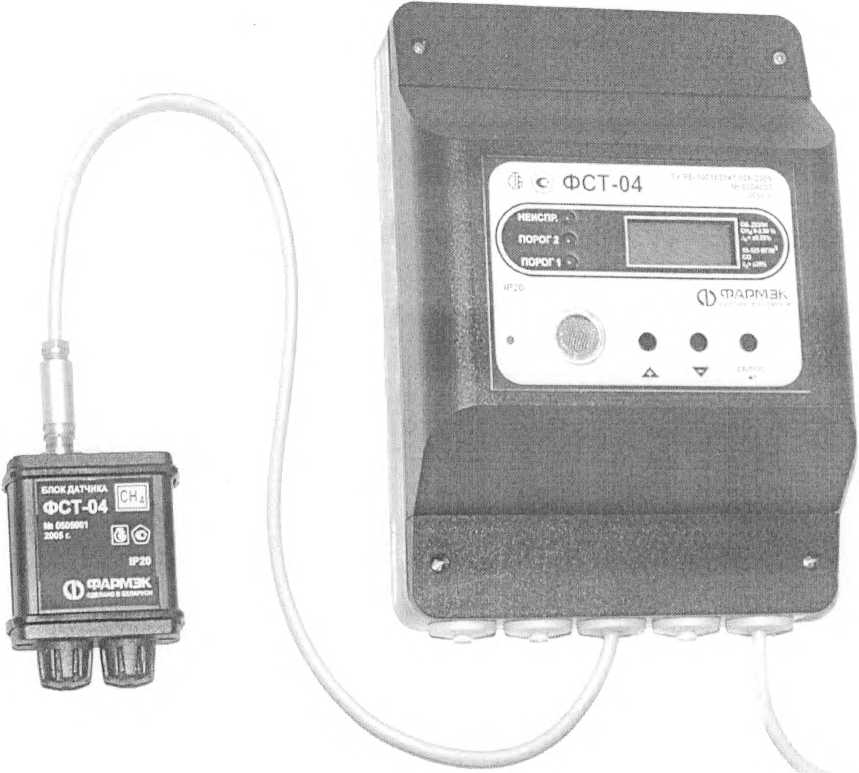

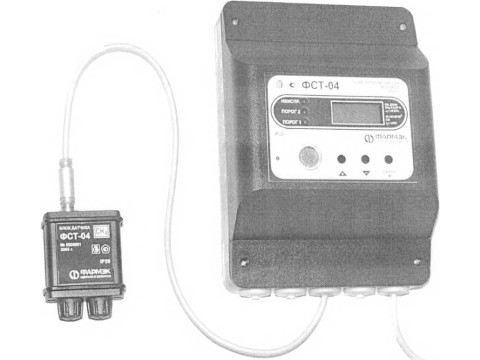

Внешний вид газоанализатора ФСТ-04 приведен на рисунке 1.

Схема пломбировки для защиты от несанкционированного доступа и место для нанесения государственного поверительного клейма-наклейки приведена в приложении А.

Рисунок 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения объемной доли метана, %

Диапазон измерения объемной доли пропана, %

Диапазон измерения массовой концентрации монооксида углерода, мг/м3

Диапазон показаний объемной доли метана, %

Диапазон показаний объемной доли пропана, %

Диапазон показаний массовой концентрации монооксида углерода, мг/м3

Номинальная цена единицы наименьшего разряда 3-х разрядного индикатора: - объемной доли метана (пропана), %

- массовой концентрации монооксида углерода, мг/м3

Пределы допускаемой основной абсолютной погрешности (АД1) измерения объемной доли метана, %

Пределы допускаемой основной абсолютной погрешности (Дд2) измерения объемной доли пропана, %

Пределы допускаемой основной относительной погрешности измерения (5Д) массовой концентрации монооксида углерода, %

Предел допускаемой вариации показаний (Ь),

- при измерении объемной доли метана

от 0 до 2,50 от 0 до 1,00 от 10 до 125 от 0 до 5,00 от 0 до 2,00 от 0 до 255

0,01

1

±0,25

±0,10

±25

0,5 ДД1

- при измерении объемной доли пропана                                      0,5 Дд2

- при измерении массовой концентрации монооксида углерода                   0,5 6Д

Установленные пороги срабатывания сигнализации:

«ПОРОГ 1» - при измерении объемной доли метана, %

- при измерении объемной доли пропана, %

- при измерении массовой концентрации монооксида углерода, мг/м3

«ПОРОГ 2» - при измерении объемной доли метана, %

- при измерении объемной доли пропана, %

- при измерении массовой концентрации монооксида углерода, мг/м3 100

Пределы допускаемой погрешности срабатывания сигнализации «ПОРОГ1» и «ПОРОГ2»:

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится химическим способом на лицевую панель газоанализатора и типографским способом на титульный лист паспорта.

// (.о

Комплектность

Состав комплекта поставки ФСТ-04 приведен в таблице 1.

Таблица 1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

"ОСТ 12997-84 «Изделия ГСП. Общие технические условия».

г ОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

ГОСТ 15150-69 « Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

ГОСТ 12.2.091-2002 « Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования».

ТУ РБ 100162047.028-2005 «Газоанализатор ФСТ-04».

МРБ МП.1489-2005 «Газоанализатор ФСТ-04. Методика поверки».

Заключение

Газоанализатор ФСТ-04 соответствует требованиям ГОСТ12997-84, ГОСТ 13320-81, ГОСТ 15150-69, ГОСТ 12.2.091-2002, ТУ РБ 100162047.028-2005.

Межповерочный интервал - - 6 месяцев.

Научно-исследовательский испытательный

центр БелГИМ.

г.Минск, Старовиленский тракт, 93, тел. 234-98-13.

Аттестат аккредитации № BY 112.02.1.0.0025.
