Счетчики электрической энергии ЦЭ6850

Назначение

Счетчики электрической энергии ЦЭ6850 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии на промышленных предприятиях и объектах энергетики.

Описание

Принцип действия счетчика основан на измерении мгновенных значений входных сигналов тока и напряжения шестиканальным аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной и полной мощности и энергии, углов сдвига фазы и частоты.

Счетчик также имеет в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии по тарифным зонам суток, телеметрические выходы для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, ЖК-индикатор для просмотра измерительной информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования.

В состав счетчика, в соответствии со структурой условного обозначения, могут входить сменные модули: интерфейсные, дополнительных телеметрических выходов, управления нагрузкой, импульсных входов и т.д.

Структура условного обозначения счетчиков ЦЭ6850 приведена на рисунках 1. Структура условного обозначения ЦЭ6850М приведена на рисунке 2.

Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой.

1. Счетчик ведет учет энергии по четырем тарифам в соответствии с сезонными программами смены тарифных зон (количество тарифных зон - до 12, количество сезонных программ - до 12, количество тарифных графиков - до 36). Сезонная программа может содержать суточный график тарификации рабочих дней и альтернативные суточные графики тарификации.

2. Счетчик обеспечивает учет и вывод на индикацию:

- количества потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;

- количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам;

- количества потребленной и отпущенной активной электроэнергии за текущий и три прошедших месяца раздельно по четырем тарифам;

- количества потребленной и отпущенной реактивной электроэнергии за текущий и три прошедших месяца раздельно по четырем тарифам;

- количества потребленной и отпущенной активной электроэнергии за текущие и трое прошедших суток раздельно по четырем тарифам;

- количества потребленной и отпущенной реактивной электроэнергии за текущие и трое прошедших суток раздельно по четырем тарифам;

- активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии;

- действующего тарифа и направления электроэнергии (отпуск, потребление);

-удельную энергию потерь в цепях тока нарастающим итогом для каждого направления электроэнергии.

3. Дополнительно счетчик обеспечивает измерение и индикацию:

- среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;

- среднеквадратических значений токов по каждой фазе в цепях тока;

- углов сдвига фазы между основными гармониками фазных напряжений и токов;

- углов сдвига фазы между основными гармониками фазных напряжений;

- значений коэффициентов активной и реактивной мощностей;

- значения частоты сети.

4. Счетчик обеспечивает возможность задания следующих параметров:

- текущего времени и даты;

- значения ежесуточной коррекции хода часов;

- разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);

- до двенадцати дат начала сезона;

- до двенадцати зон суточного графика тарификации рабочих дней и альтернативных суточных графиков тарификации для каждого сезона;

- до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);

- выбор графиков тарификации субботних и воскресных дней;

- коэффициентов трансформации тока и напряжения;

- пароля для доступа по интерфейсу (до 6 символов);

- идентификатора (до 17 символов);

- скорости обмена (в т.ч. стартовой);

-перечень кадров, выводимых на индикацию.

5. Счетчик обеспечивает фиксацию до 100 последних корректировок времени, изменения уставок временных тарифных зон и перепрограммирования метрологических характеристик счетчика, а также фиксацию до 100 последних пропаданий фазных напряжений.

6. Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и интерфейс EIA485, EIA232, ИРПС (токовая петля 20 мА), CAN.

Оптический порт соответствует стандарту ГОСТ Р МЭК 61107-2001.

7. Для обмена информацией через оптический порт используется "Устройство считывания и программирования счетчиков УСП6800".

Фото общего вида счетчиков, с указанием схемы пломбировки от несанкционированного доступа, приведены на рисунках 3, 4, 5.

ЦЭ6850 / Х-ХХ-Х-ХХХ

У1 - с реле управления нагрузкой  переменного тока;

У2 - с реле управления нагрузкой постоянного тока;

О - без реле управления нагрузкой

________ Сменные модули:

О - отсутствует;

Т - модуль дополнительных телеметрических выходов; И - модуль импульсных входов

Тип интерфейса*:

О - отсутствует;

1 - EIA485;

2 - EIA232; 3-CAN; 4 - ИРПС

Число направлений учета электроэнергии:

1Н - для счетчиков на одно направление;

2Н - для счетчиков прямого и обратного направлений

Номинальное фазное напряжение: __________________ Т-57,7 В; П-220В

Номинальный ток, А: _____________________________ 1; 5

Класс точности (при измерении

активной/реактивной энергии):

0,2S-0,2S/0,5; (**) 0,5S-0,5S/l; 1-1/2

* - во всех исполнениях присутствует модуль оптопорта;

* * - только для счетчиков с номинальным фазным напряжением 57,7 В.

Рисунок 1 - Структура условного обозначения счетчика ЦЭ6850

ЦЭ6850М Х/ХХХХХХХ

I_____„

Тип корпуса

ШЗХ - Для установки в шкаф

РЗХ - Для установки на рейку Примечание - X - номер конструктивного исполнения корпуса

----Р - Наличие модуля резервного питания О - Отсутствие модуля резервного питания

Дополнительные модули:

0 -   Отсутствие модуля интерфейса

------      (с модулем оптопорта)

1 -   Модуль интерфейса EIA485

2 -   Модуль интерфейса EIA232

3 -   Модуль интерфейса CAN

4 -   Модуль интерфейса ИРПС

5 -   Модуль интерфейса MBUS

6 -   GSM - модем

7 -   Радио - модем

8 - Модуль передачи данных по сети 0,4 кВ 9 -   Модуль USB

‘57,7 - 220 В

Класс точности (при измерении реактивной энергии): 0,5 1 2

Класс точности (при измерении активной энергии): 0,2S 0,5S

1

* - Счетчики ЦЭ6850М выпускаются с номинальным напряжением 220 В, имеют расширенный диапазон по напряжению от 0,2 UH0M до 1,15 UH0M и могут эксплуатироваться в сетях переменного тока с номинальным фазным напряжением от 57,7 до 220 В.

Рисунок 2 - Структура условного обозначения счетчика ЦЭ6850М

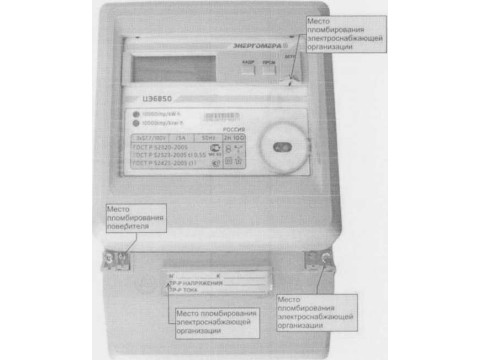

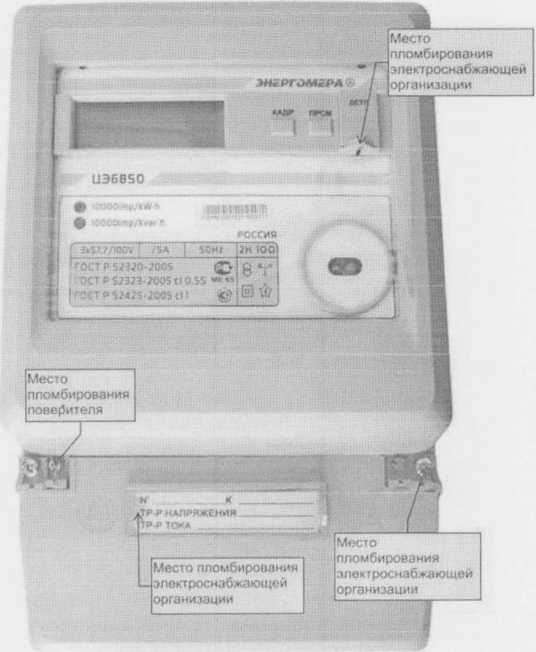

Рисунок 3 - Общий вид счетчика ЦЭ6850

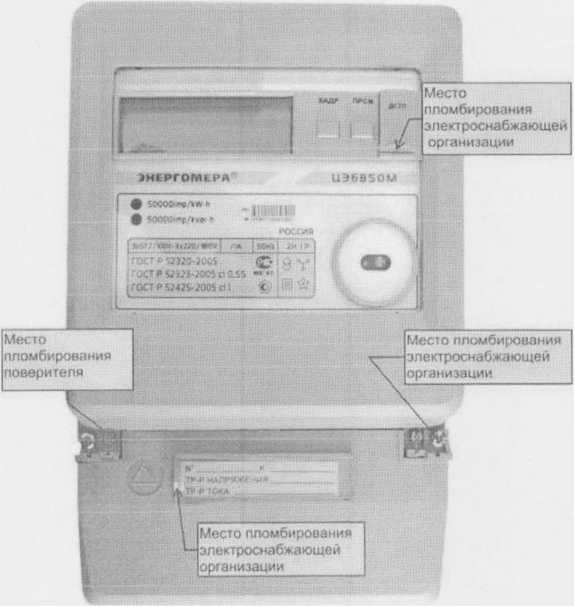

Рисунок 4 - Общий вид счетчика ЦЭ6850М ШЗО

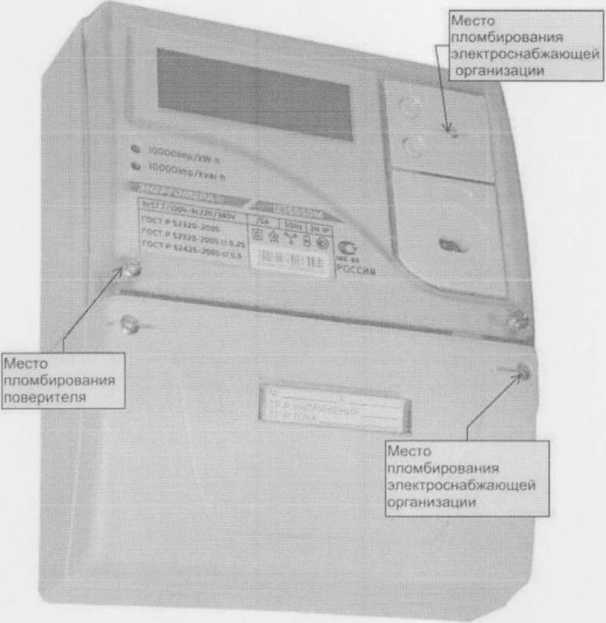

Рисунок 5 - Общий вид счетчика ЦЭ6850М Ш31

Программное обеспечение

Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков электрической энергии ЦЭ6850 указаны в таблице 1.

Таблица 1

По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую продольную контрольную сумму и записывается в устройство на стадии его производства.

Основные функции, выполняемые ПО счетчика:

инициализация и синхронизация работы элементов счетчика;

съем результатов измерений измерителя и преобразование их в именованные величины;

контроль и накопление измеренных данных;

вывод значений накапливаемых параметров на ЖКИ;

вывод через оптический порт связи всех параметров счетчика;

- диагностика работы счетчика, вывод результатов диагностики на ЖКИ и сохранение в параметре состояния счетчика.

ПО счетчиков и измеренные данные защищены от непреднамеренных изменений или удаления следующими продольными контрольными суммами:

контрольной суммой программного кода;

контрольной суммой метрологических калибровочных коэффициентов;

контрольной суммой накапливаемых параметров.

Контрольные суммы непрерывно контролируются системой диагностики счетчика. При обнаружении ошибок контрольных сумм устанавливаются флаги в параметре «Состояние счетчика» и на ЖКИ выводятся соответствующие сообщения.

ПО счетчиков защищено от преднамеренных изменений следующими защитными мерами:

пломбами завода изготовителя и поверителя;

встроенными средствами защиты кода ПО микроконтроллера;

отсутствием возможности изменения ПО счетчиков по интерфейсу без вскрытия пломбируемой крышки счетчика (только через специальный разъем после вскрытия);

отсутствием возможности изменения метрологически значимых данных без установки технологической перемычки, доступной только после вскрытия пломбируемой крышки счетчика.

Влияние программного продукта на точность показаний счетчиков незначительное. Данные, хранящиеся в памяти счетчика, имеют дискретность. Диапазон представления, длительность хранения и округления результатов не влияют существенно на точность измерения счетчика.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Таблица 2

* Примечание - класс точности 0,5 по реактивной энергии для счетчиков определяется исходя из номенклатуры метрологических характеристик, указанных в ГОСТ Р 52425-2005. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении реактивной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ Р 52323-2005.

Знак утверждения типа

Знак утверждения тина наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

- счетчик электрической энергии (одно из исполнений);

- руководство по эксплуатации ИНЕС.411152.051.01 РЭ, для счетчика ЦЭ6850М и ИНЕСА 11152.034 РЭ, для счетчика ЦЭ6850;

- формуляр ИНЕС.411152.051 ФО, для счетчика ЦЭ6850М и ИНЕС.411152.034 ФО, для с четчика ЦЭ6850;

По требованию организаций, производящих регулировку, ремонт и поверку счетчиков, дополнительно высылаются методика поверки, руководство по среднему ремонту и каталог деталей.

Поверка

осуществляется по документу: «Счетчики электрической энергии ЦЭ6850. Методика поверки» ИНЕС.411152.034 Д1, утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» в 2002 г.

В перечень основного поверочного оборудования входят:

- установка для поверки счетчиков электрической энергии ЦЭ6804М используется при поверке счетчиков трансформаторного включения класса точности 0,2S и менее точных, установка для поверки счетчиков электрической энергии ЦУ6800И используется при поверке счетчиков непосредственного включения классов точности 1 и 2;

- прибор электроизмерительный эталонный многофункциональный "Энергомонитор ЗЛА" (используется при поверке счетчиков трансформаторного включения класса точности 0,2S/0,5);

- счетчик многофункциональный эталонный ЦЭ6815-0101Т (используется при поверке счетчиков класса точности 0,5S/l и менее точных);

- универсальная пробойная установка У ПУ-10;

- частотомер 43-63/1;

- секундомер СО спр-2б;

Сведения о методах измерений

Методика измерений на счетчики электрической энергии ЦЭ6850 приведена в Руководстве ПО эксплуатации ИНЕС.411152.051.0] РЭ, для счетчика ЦЭ6850М и ИНЕС.411152.051.01 РЭ, для счетчика ЦЭ6850.

Нормативные документы

1. ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»

2. ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

3. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

4. ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
