Преобразователи измерительные переменного тока Е854-Ц
| Номер в ГРСИ РФ: | РБ 03 13 1166 12 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск |
|
Описание типа РБ 03 13 1166 12 [2011-03-03]
rb-03-13-1166-12_2011-03-03.pdf
|
Скачать |
Преобразователи измерительные переменного тока Е854-Ц (в дальнейшем - ИП) предназначены для линейного преобразования переменного тока в унифицированный выходной электрический сигнал постоянного тока и (или) для передачи информации по интерфейсу RS-232C или RS-485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 1166 12 |
| Наименование | Преобразователи измерительные переменного тока Е854-Ц |
| Год регистрации | 2012 |
| Номер сертификата | 8149 |
| Дата регистрации | 2012-10-30 |
| Срок действия | 2017-10-30 |
| Получатель сертификата | ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ВЗЭП"
Адрес: ул. Ильинского, 19/18, 210630, г. Витебск
Контакты: (0212) 66-58-10, vzep.info@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Вт 005-2000 (утверждена Витебским ЦСМ) |
Поверители
Скачать
|
Описание типа РБ 03 13 1166 12 [2011-03-03]
rb-03-13-1166-12_2011-03-03.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные переменного тока Е854-Ц (в дальнейшем - ИП) предназначены для линейного преобразования переменного тока в унифицированный выходной электрический сигнал постоянного тока и (или) для передачи информации по интерфейсу RS-232C или RS-485.
ИП относятся к продукции производственно-технического назначения.
Применяются для контроля токов электрических систем и установок при комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами (АСУ ТП) энергоемких объектов различных отраслей промышленности, включая атомные станции (АС).
Описание
ИП выполнен в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов.
ИП относится к стационарному оборудованию, эксплуатируемому в условиях производственных помещений, вне жилых домов.

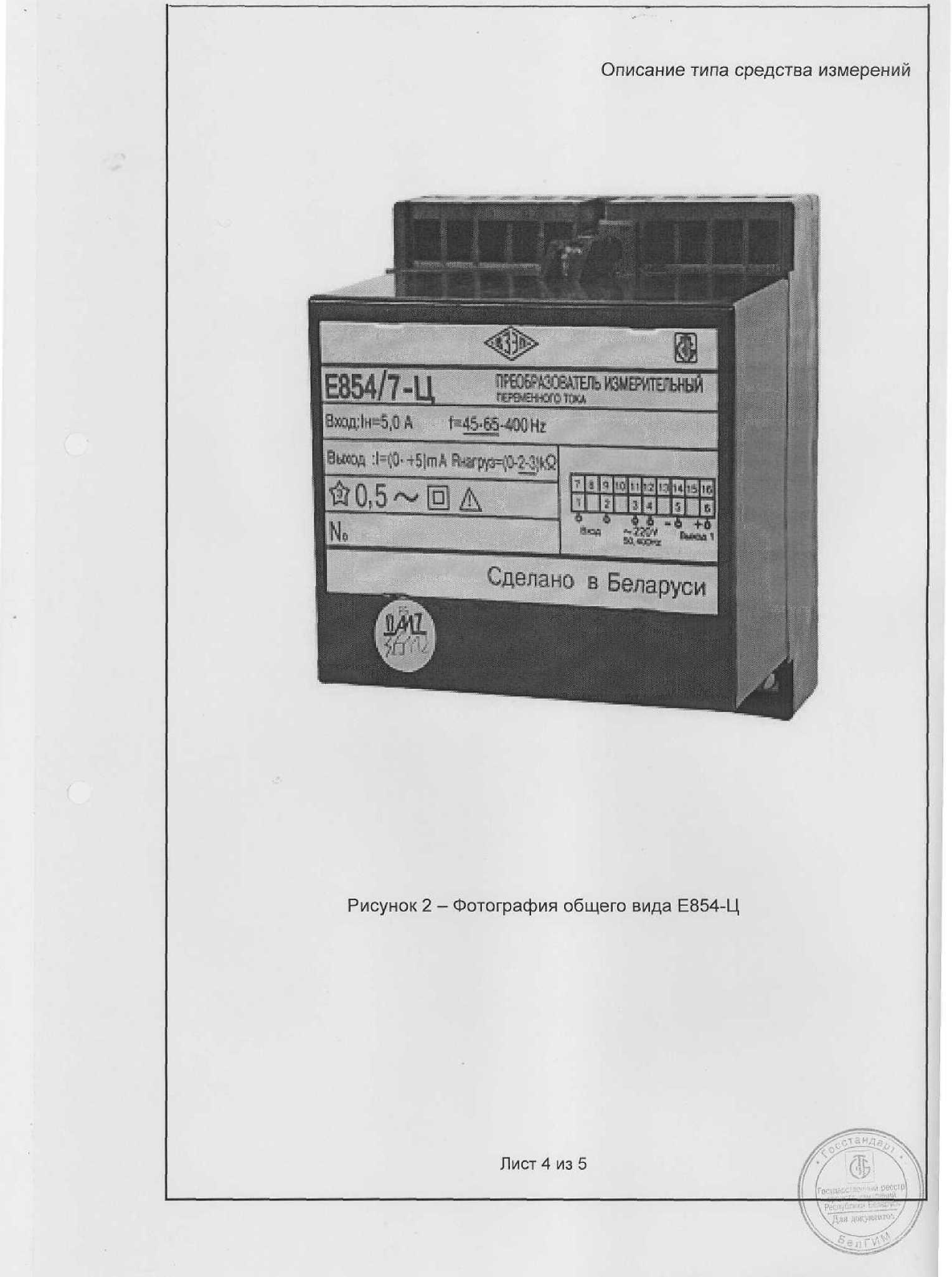

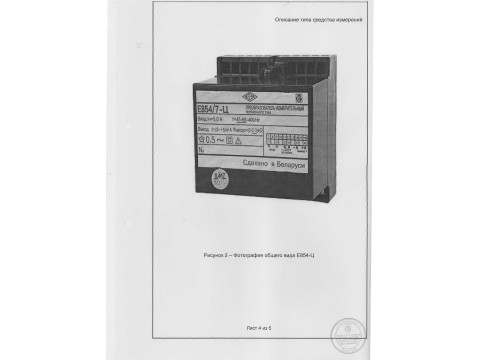

Места нанесения клейм на ИП приведены на рисунке 1, внешний вид ИП -на рисунке 2.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Пределы допускаемой основной приведенной погрешности равны ± 0,5 % от нормирующего значения выходного сигнала.
Нормирующее значение выходного сигнала - 5 мА или 20 мА.
Лист 1 из 5
Описание типа средства измерений
Нормирующим значением по выходу интерфейса RS-232C или RS-485 является значение 800 единиц, которое соответствует наибольшему значению входного сигнала.
Тип, исполнение, диапазон измерений преобразуемого входного сигнала, диапазоны изменения выходных сигналов и нагрузки приведены в таблице 1.
Таблица 1
|
Тип, исполне-ние |
Диапазон измерений преобразуемого входного сигнала |
Диапазон изменений выходного сигнала |
Диапазон изменения нагрузки на выходе 1, кОм | ||
|
Ток, А |
Напряжение, В |
Выход 1, мА |
Выход 2 | ||
|
Е854/1-Ц |
0-0,5 0-1,0 0-2,5 0-5,0 |
— |
0-5 |
RS-232C |
0-3 |
|
Е854/2-Ц |
0-0,5 0-1,0 0-2,5 0-5,0 |
---« |
4-20 |
RS-232C |
0-0,5 |
|
Е854/3-Ц |
0-0,5 0-1,0 0-2,5 0-5,0 |
— |
,—- |
RS-232C |
— |
|
Е854/4-Ц |
0-0,5; 0-1 0-2,5; 0-5 |
- |
0-5 |
RS-485 |
0-3 |
|
Е854/5-Ц |
0-0,5; 0-1 0-2,5; 0-5 |
- |
4-20 |
RS-485 |
0-0,5 |
|
Е854/6-Ц |
0-0,5; 0-1 0-2,5; 0-5 |
— |
- |
RS-485 |
- |
|
Е854/7-Ц |
0-0,5; 0-1 0-2,5; 0-5 |
- |
0-5 |
- |
0-3 |
|
Е854/8-Ц |
0-0,5; 0-1 0-2,5; 0-5 |
- |
4-20 |
- |
0-0,5 |
|
Е854/9-Ц |
0-0,5; 0-1 0-2,5; 0-5 |
- |
0-20 |
- |
0-0,5 |
Питание ИП осуществляется от сети переменного тока напряжением 220 В частотой 50.
Питание ИП, предназначенных для экспорта, осуществляется от сети переменного тока напряжением 220 В частотой 50 или напряжением 240 В частотой 60 Гц.
Мощность, потребляемая ИП, не превышает:
1) от цепи входного сигнала - 0,2 В’А
2) от цепи питания - 4,0 В*А
Масса ИП не более 0,7 кг
Габаритные размеры - 110x120x125 мм
Средняя наработка на отказ с учетом технического обслуживания -25000 ч
Средний срок службы ИП - 12 лет
Лист 2 из 5
Дла Л^упеМ";
Описание типа средства измерений
1 Клеймо ОТК;
2 Клеймо поверителя

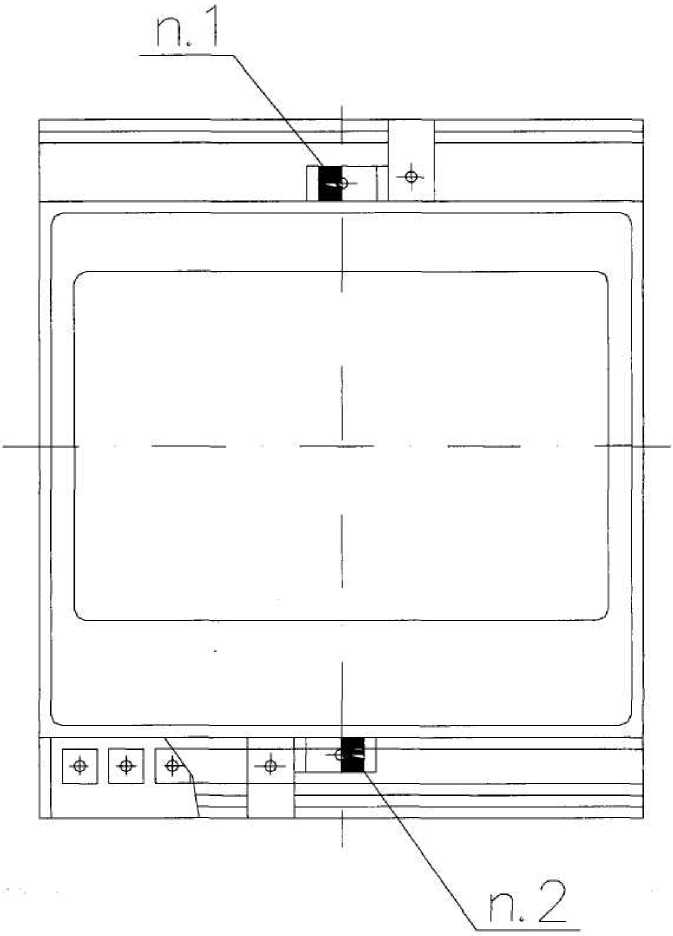

Рисунок 1 - Места нанесения клейм
Лист 3 из 5
rocvitfjj - • Pet-T,"
Дли
|
Описание типа cpe^i Знак утверждения типаЗнак утверждения типа наносится на табличку фотохимичес эксплуатационную документацию типографским способом. КомплектностьВ комплект поставки ИП входят: - преобразователь - 1 шт; - паспорт - 1 экз; - руководство по эксплуатации - 1 экз (при поставке пар 1 экз на 3 изделия); - методика поверки - 1 экз при одновременной поставке в о( менее 1 экз в каждый транспортный ящик; - дискета с сервисными программами (по отдельному заказу ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ ТУ РБ 05796073.154-2000 «Преобразователи измерительн тока Е854-Ц и напряжения переменного тока Е855-Ц» ГОСТ 24855-81 «Преобразователи измерительные ток мощности, частоты, сопротивления аналоговые». ГОСТ 12.2.091-2002 «Безопасность электрически* измерительных приборов и лабораторного оборудования. Чг требования». I МП.ВТ.005-2000 «Преобразователи измерительные переменр и напряжения переменного тока Е855-Ц». ЗаключениеПреобразователи измерительные переменного тока E854-I требованиям ТУ РБ 05796073.154-2000, ГОСТ 24855-81, ГОСТ 12.2. Межповерочный интервал 1 год. Государственные приемочные испытания проведены: РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20, 210016, г. Витебск, телефон 23-51-31, факс 23-51-31. Аттестат аккредитации ВЦСМС №BY/112 02.6.0.003 от 10.0€ НИИЦ РУП «БелГИМ» г.Минск, Старовиленский тракт 93, Аттестат аккредитации №ВУ/112.02.1.0.0025 |
