Клещи токоизмерительные КТ-3
| Номер в ГРСИ РФ: | РБ 03 13 10464 23 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
|
Описание типа РБ 03 13 10464 23 [2023-12-05]
rb-03-13-10464-23_2023-12-05.pdf
|
Скачать |
Клещи токоизмсритсльныс КТ-3 (далее - клещи) предназначены для измерений среднеквадратического значения силы переменного тока синусоидальной формы, среднеквадратического значения напряжения переменного тока синусоидальной формы, напряжения постоянного тока положительной и отрицательной полярностей, сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 10464 23 |
| Наименование | Клещи токоизмерительные КТ-3 |
| Год регистрации | 2023 |
| Номер сертификата | 17140 |
| Дата регистрации | 2023-12-05 |
| Срок действия | 2028-12-05 |
| Получатель сертификата | Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь |
Производитель / Заявитель
Унитарное предприятие "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11
Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.2313-2013 «Клещи токоизмерительные КТ-3. Методика поверки» в редакции с изменением № 2 |
Поверители
Скачать
|
Описание типа РБ 03 13 10464 23 [2023-12-05]
rb-03-13-10464-23_2023-12-05.pdf
|
Скачать |
Описание типа
Назначение
Клещи токоизмсритсльныс КТ-3 (далее - клещи) предназначены для измерений среднеквадратического значения силы переменного тока синусоидальной формы, среднеквадратического значения напряжения переменного тока синусоидальной формы, напряжения постоянного тока положительной и отрицательной полярностей, сопротивления постоянному току.
Область применения — измерение электрических величин при настройке, проверке и эксплуа тации радиоэлектронной аппаратуры в различных отраслях экономики.
Описание
В основу работы клещей положен принцип преобразования измеряемых величин в цифровую форму и отображения результата на жидкокристаллическом индикаторе.
Принцип измерения тока основан на преобразовании электромагнитного поля, возникающего вокруг проводника с током, в нормированное постоянное напряжение с последующим его измерением аналого-цифровым преобразователем (АЦП). Измерение переменного напряжения основано на выпрямлении и делении измеряемой величины до нормированного уровня с последующим измерением АЦП.
Измерение сопротивления осуществляется с помощью АЦП путем сравнения падения напряжения па измеряемом сопротивлении и па соединенном последовательно с ним эталонном резисторе.
Управление клещами осуществляется при помощи поворотного переключателя, расположенного на передней панели.
Конструктивно клещи выполнены в малогабаритном корпусе из ударопрочного полис! прола, состоящем из трех частей: двух модулей и крышки.
Дата изготовления указана в руководстве но эксплуатации.
11рограммное обеспечение в клещах отсутствует.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование Диапазон измерений напряжения постоянного тока положительной и отрицательной полярностей, В |
Значение от 10 до 1000 |
|
Пределы допускаемой основной абсолютной погрешности клещей при измерении напряжения постоянного тока, В |
±(0,008-Ux+2) |
|
11аимсновапис |
Значение |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока синусоидальной формы частотой от 50 до 400 Гц, В |
от 10 до 750 |
|
11ределы допускаемой основной абсолютной погрешности клещей при измерении срсдпсквадратического значения напряжения переменного тока синусоидальной формы часто той от 50 до 400 Гц, В |
±(0.012Ux +4) |
|
Диапазон измерений срсдпсквадратического значения силы переменного тока синусоидальной формы частотой 50 Гц, Л |
от 1 до 500 |
|
Пределы допускаемой основной абсолютной погрешности клешей при измерении среднеквадратического значения силы переменного тока синусоидальной формы частотой 50 Гц. Л. в диапазоне измерений: с конечным значением 200 Л с конечным значением 500 Л |
±(0,05 1х± 0,5) ±(0.05 1х + 5.0) |
|
Диапазон измерений сопротивления постоянному току |
от 1 Ом до 20 кОм |
|
Пределы допускаемой основной абсолютной погрешности клещей при измерении сопротивления постоянному току, в диапазоне измерений: с конечным значением 200 Ом, Ом с конечным значением 20 кОм, кОм |
±(0,01 Rx +0,30) ±(0,01RX± 0,01) |
Примечание Ux, lx, Rx - измеряемые значения напряжения, силы тока, сопротивления соответственно, В. Л, Ом (кОм).
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
1 [аимснованис |
Значение |
|
Конечное значение диапазона измерений напряжения постоянного тока. В |
1000 |
|
Конечное значение диапазона измерений среднеквадра тического значения напряжения переменного тока синусоидальной формы частотой от 50 до 400 Гц. В |
750 |
|
Конечное значение диапазона измерений среднеквадратического значения силы переменного тока синусоидальной формы час тотой 50 Гц. Л |
200;500 |
|
Конечные значения диапазонов измерений сопротивления постоянного тока |
20 Ом; 20 кОм |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих условий эксплуатации относительно нормальных условий эксплуатации |
нс превышает значений п ре де л о в до 11 у с к ас м о й основной погрешности |
|
Диапазон напряжения питания постоянного тока, В |
от 7.0 до 9,6 |
|
1 (огреблясмый ток, мА, не более |
5 |
|
Наименование |
Значение |
|
Нормальные условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности воздуха при температуре окружающего воздуха 25 °C, % атмосферное давление, к11а |
от 15 до 25 от 30 до 80 от 84 до 106 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха. °C относительная влажност ь воздуха при температуре окружающего воздуха 25 °C, %, нс более атмосферное давление, кПа |
от 5 до 40 80 от 84 до 106 |
|
Условия хранения: диапазон температуры окружающего воздуха, °C от носительная влажность воздуха при температуре окружающего воздуха 35 °C, %, нс более ат мосферное давление, кПа |
от минус 50 до плюс 50 98 от 84 до 106 |
|
Средний срок службы, лет, не менее |
8 |
|
Масса (без элемента питания), кг. нс более |
0.25 |
|
1 абаритные размеры, мм. не более |
103 х 45 х 240 |
Комплектность
Таблица 3
|
1 1аимснованис |
Количество |
|
Клещи токоизмсрительные КТ-3 |
1 |
|
Комплект ЗИП эксплуатационный УФЦИ.305654.008 в составе: |
1 |
|
Кабель «К1» УФ1 (И.685633.001 |
1 |
|
Кабель «К2» УФЦИ.685633.002 |
1 |
|
Руководство по эксплуатации УФЦИ.411132.001 РЭ |
1 |
|
Методика поверки* |
1 |
|
Упаковка |
1 |
|
* Поставляется по запросу | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на лицевую панель клещей и на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ Ml 1.2313-2013 «Клещи токоизмерительные КТ-3.
Методика поверки» в редакции с изменением № 2.
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, ус танавливающис:
требования к типу средств измерений:
ТУ BY 190737825.010-2013 «Клещи токоизмсрительные КТ-3. Технические условия»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ГР ТС 020/2011);
технический регламент Таможенного союза «О безопасности низковолы ною оборудования» ( ГР 'ГС 004/2011);
методику поверки:
МРБ Ml 1.2313-2013 «Клещи токоизмерительные КТ-3. Методика поверки» в редакции с изменением № 2.
Перечень среде гв поверки: представлен в таблице 4.
Таблица 4________________
=^1аимсновапие и тип средств поверки __
Термогигромегр UNITESS ТНВ 1
Магазин сопротивлений Р327__________
Амперметр Э538 _____ _____
Калибратор универсальный II4-7___ ___
Примечание Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью. ____________
Идентификация программного обеспечения: идентификация программного обеспечения отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: клещи токоизмсрительныс КТ-3 соответствуют' требованиям технических условий ТУ BY 190737825.010-2013, ГР ТС 004/2011, ГР ТС 020/2011.
1 [роизводитсль средств измерений
Унитарное предприят ис «Завод СВТ»
Республика Беларусь. 220005, г. Минск, нр. Независимости. 58, к. 11
Тслефоп/факс: » 375 17 290-28-59
e-mail: sales@zsvt.by
Уполномоченное юридическое лицо. проводившее испытания средств измсрсний/метроло! ическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел! ИМ)
Республика Беларусь. 220053. г. Минск. Старовилепский тракт, 93
Гелсфон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: in 1 о<йbe 1 gi m. by
I (риложсиия: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака иоверки средс тв измерений на 1 листе.
Директор Бсл1 ИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средс тв измерений

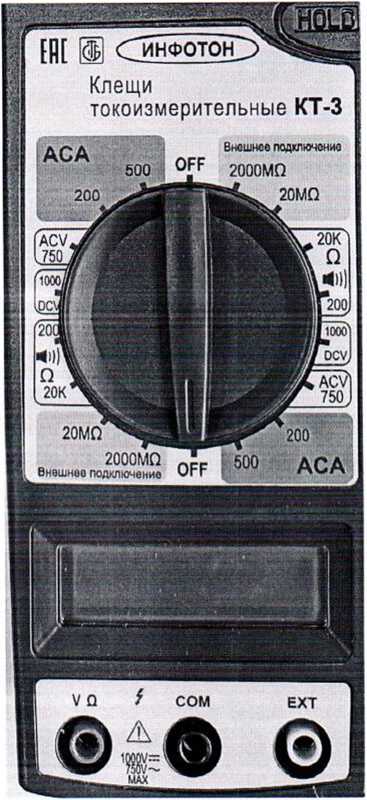

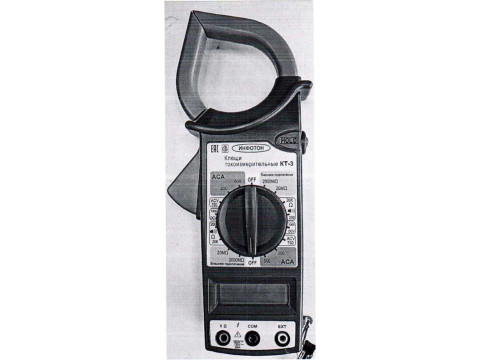

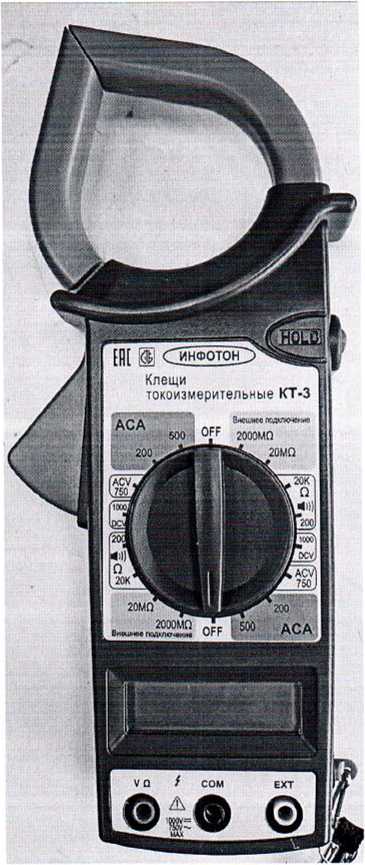

Рисунок 1.1 - Фотография общего вида клещей токоизмерительных КТ-3 (изображение носит иллюс тративный характер)

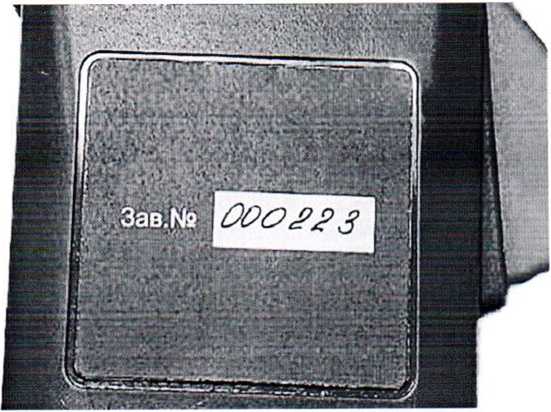

Рисунок 1.2 - Фотографии маркировки клещей гокоизмсри тельных КТ-3 (изображение носит иллюстративный характер)
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки

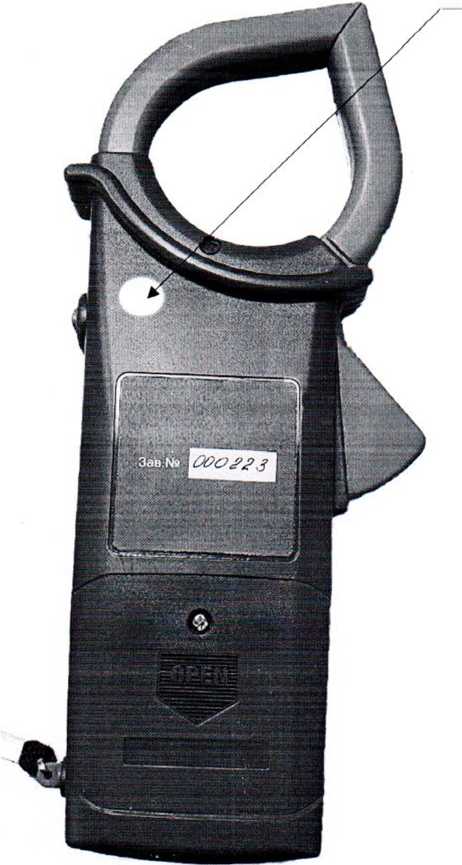

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
