Счетчики холодной воды крыльчатые МТ

Назначение

Счетчики холодной воды крыльчатые МТ (далее по тексту - счетчики) предназначены для измерения объема воды, в том числе холодной питьевой воды, протекающей но трубопроводу при давлении не более 1.6 Ml 1а и температуре до 30 °C.

Область применения — жилищно-коммунальное хозяйство и, в том числе, для коммерческого учета воды в сетях холодного водоснабжения.

Описание

Принцип действия счетчиков заключается в преобразовании числа оборотов вращающейся под действием воды крыльчатки в значение объема воды, протекающей через счетчик. Поток воды через входной патрубок и сетчатый фильтр поступает в измерительную полость, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду (сухоходный механизм). Вращение крыльчатки через магнитную муфту передается на счетный механизм, который преобразует число оборотов крыльчатки в показания отсчетного устройства. Отсчет производит ся в единицах измерения объема (м3).

По конструктивному исполнению счетчики являются едиными и состоят из корпуса, измерительной вставки с крыльчаткой и измерительного механизма.

Счетчики имеют механический счетный механизм, в котором для индикации целых единиц значения объема в кубических метрах используются цифровые ролики, а для индикации долей стрелочные указатели, в том числе стрелка с магнитом. Счетчики также имеют сигнальную звездочку, и посадочное место для датчика импульсов, которые могут использоваться для регулировки, определения порога чувстви тельнос ти и для автоматического съема показаний, в том числе при поверке на поверочных проливных установках.

Счетный механизм счетчиков имеет класс защиты IP68.

Корпус счетчиков выполнен из латунного сплава и может быть окрашен в синий цве т. Счетчики предназначены для монтажа в горизонтальный трубопровод.

Счет чики выпускаются в двух модификациях МТ и МTI.

Модификация счет чика МTI имеет датчик импульсов. В модификации счетчика MTI место установки датчика импульсов защищено саморазрушающейся наклейкой либо другим способом, предотвращающим снятие датчика без нарушения защитного устройства (наклейки).

Маркировка счетчиков включает следующую обязательную информацию:

м о л и ф и к а ни я с ч стч и к а;

единица измерения объема, т3;

значение постоянного расхода Q?, в соответствии с таблицей 1 в зависимости от исполнения. m3/h;

отношение постоянного расхода к минимальному Q3/Q1;

обозначение технических условий;

товарный знак и наименование изготови теля;

серийный номер, год изготовления последние две цифры серийного номера счетчика;

знак утверждения тина средств измерений Республики Беларусь;

класс чувствительности к возмущению потока. U0/D0;

максимальное рабочее давление 1.6 Ml 1а;

температурный класс. ТЗО;

класс потери давления. ДрбЗ;

вес импульсов герконового импульсного выхода модификаций МП, m3/imp.

Фотографии общего вида средс тв измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на лицевую сторону счетного механизма счетчиков и на паспор т счетчика.

Поверка осуществляется но С ГБ 8046-2022 «Система обеспечения единства измерений Республики Беларусь. Счетчики холодной воды и горячей воды. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые ак ты и технические докумен ты, устанавливающие: требования к типу средств измерений:

ТУ BY 101129715.001-2018 «Счетчики холодной воды WP-D, WP-D Plus, WP-V.

МТ. Технические условия»;

методику поверки:

С ГБ 8046-2022 «Система обеспечения единства измерений Республики Беларусь.

Счетчики холодной и горячей воды. Методика поверки».

1 [еречень средств поверки: представлен в таблице 4.

Таблица 4                                                ______

Наименование и тин средств поверки

Термогигрометр UNITESS TUB 1

Установка поверочная для счетчиков воды по ГОСТ ISO 4064-2-2017

Стенд для 1 юверки герметичности___________________________

Манометр показывающий МТИ               ______

Термометр по ГОСТ 28498-90

Частотомер электронно-счетный 43-54           ___________________

11римечание Допускается применять другие средства поверки, обеспечивающие ^определение метрологических характерис тик ус тановок с требуемой точностью.

Идентификация программного обеспечения: программное обеспечение отсутствует.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики холодной воды крыльчатые МТ соответствуют требованиям ГУ BY 101129715.001-2018.

1 [роизводитель средств измерений

ООО «1[рс.мексБсл»

Республика Беларусь, г. Минск, переулок Козлова 7А, помещение 8.

Телефон: I 375 17 299-55-24, +375 17 299-54-52

Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/мстрологичсскую экспертизу единичного экземпляра средс тв измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бсл1 ИМ)

Республика Беларусь, 220053. г. Минск. Старовилснский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: inlb@belgim.by

Директор БслГИМ               Д+ '              А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

б) модификация МTI

а) модификация МТ

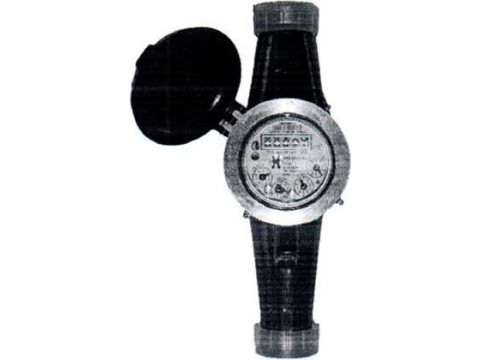

Рисунок 1.1 - Фотографии общего вида счетчиков холодной воды крыльчатых МТ (изображение носит иллюстративный характер)

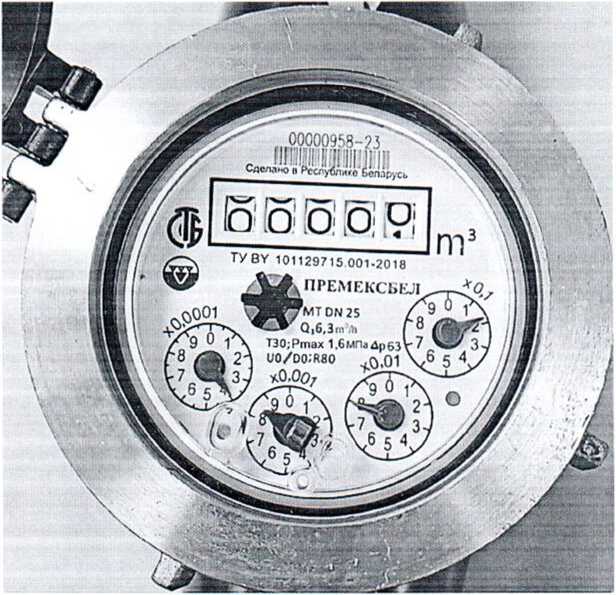

Рисунок 1.2 Фотографии маркировки счетчиков (изображение носит иллюстративный характер)

1 [риложснис 2

(обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Место для нанесения знака поверки

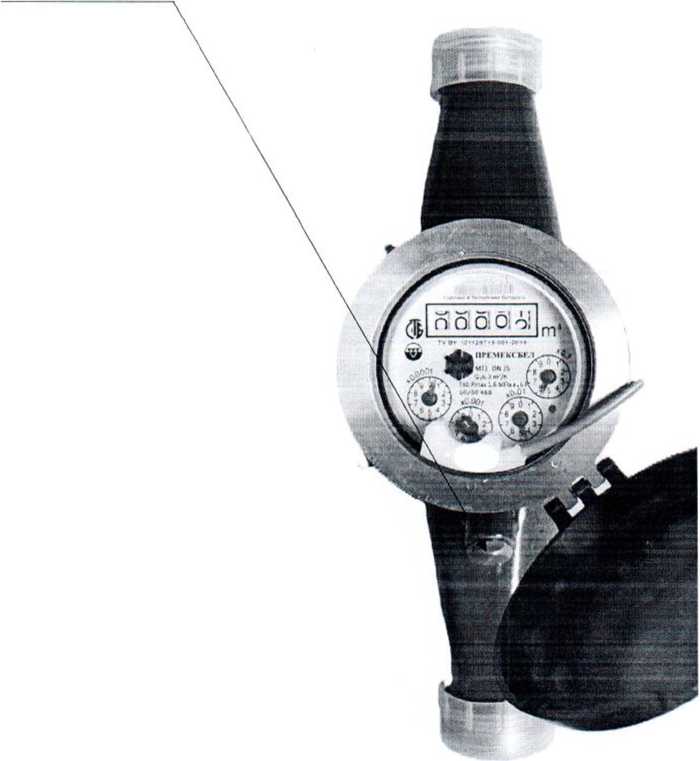

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки

11риложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

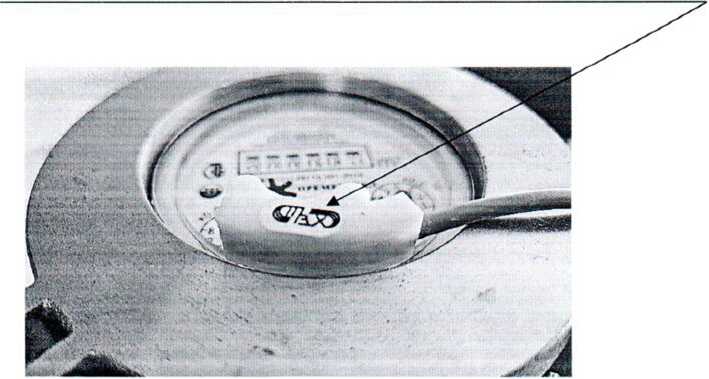

Рисунок 3.1 - Схема пломбировки датчика импульсов от несанкционированного дос тупа (изображение носит иллюстративный характер)
