Мегаомметры цифровые Е6-22

Назначение

Мегаомметры цифровые Е6-22 предназначены для измерения сопротивления электрических цепей, не находящихся под напряжением, в диапазоне от 1 кОм до 10000 МОм (10 ГОм), при испытательных напряжениях (100 ± 25), (500 ± 50), (1000 ± 100) В.

Мегаомметры могут применяться для проверки качества изоляции в энергетике, при производстве радиоэлектронной аппарагуры и кабельной продукции.

Мегаомметры могут быть использованы в лабораторных и полевых условиях.

Описание

Принцип действия мегаомметров заключается в измерении тока, протекающего через измеряемый объект под воздействием испытательного напряжения. Ток, пропорциональный величине сопротивления Rx объекта, преобразуется во временной интервал, измеряется его длительность и вычисляется значение измеренной величины с учетом коэффициентов, полученных при калибровке с последующим отображением значения Rx на цифровом табло.

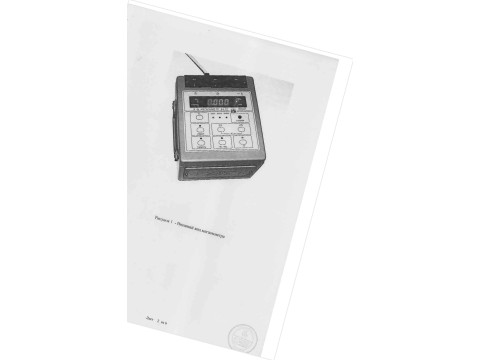

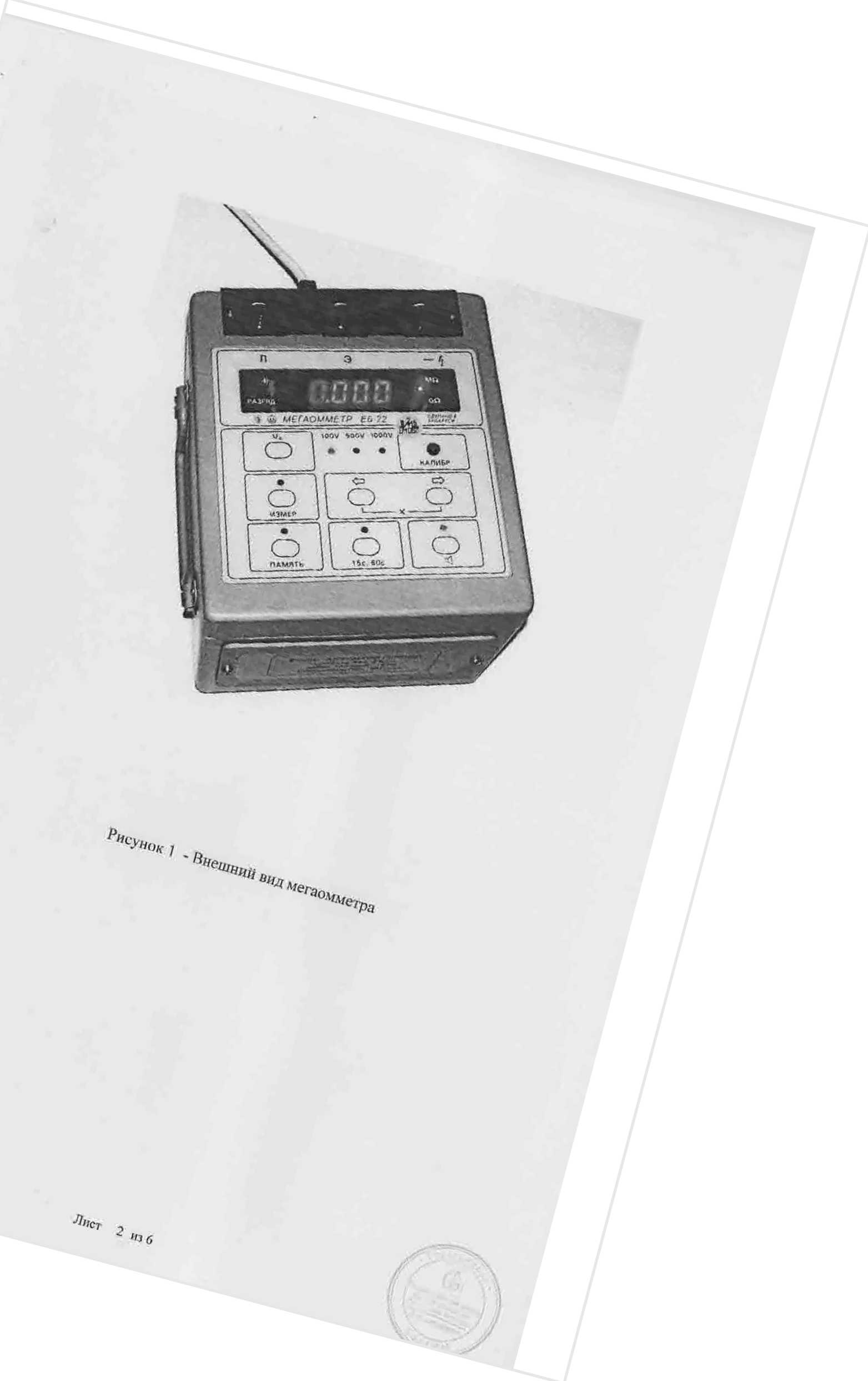

Внешний вид мегаомметра приведен на рисунке I.

Места пломбирования от несанкционированного доступа и нанесения оттиска знака поверки и оттиска клейма ОТК приведены в приложении А (рисунки A.I, А.2, АЗ).

Место нанесения знака поверки в виде клейма-наклейки - передняя панель мегаомметра (рисунок А.1).

1 «, М£МОМЫ£ГР •?

io<5v soov 'W<1V

H*W6₽

'4C «O'-

—

РЛ1» ПД

11СУЛок J

• •

Ml.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТ

Диапазон измеряемых сопротивлений                  от 1 кОм до 10 ГОм

Поддиапазон измерения                                1, 10, 100, 1000 МОм; 10 ГОм

Пределы допускаемой основной погрешности измерения

на поддиапазоне 1 и 10 МОм -                      ± [1,5 + 0,5 (Rx/Rx - 1)1 %

на поддиапазонах 100, 1000 МОм; 10 ГОм -          ± [2,5 + 0,5 (Rx/Rx - I)] %

где Rjc - номинальное значение установленного поддиапазона, Ом;

Rx - измеряемое значение сопротивления, Ом.

Пределы допускаемой дополнительной погрешности измерения сопротивлений от изменения температуры окружающей среды на каждые 10 °C не более пределов допускаемой основной погрешности Питание от сети переменного тока напряжением          (230 ± 23) В, частота (50 ± 0,5) Гц

или от встроенной аккумуляторной батареи напряжением от И до 13 В

Максимальный ток через измеряемый объект            5 мА

Мощность, потребляемая от сети питания                не более 25 В А

Габаритные размеры, не более

Масса, не более

Условия эксплуатации:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление,

Условия транспортирования:

- температура окружающего воздуха

- относительная влажность воздуха

- атмосферное давление

Средняя наработка на отказ, не менее

Среднее время восстановления работоспособности

220x163x204 мм

4 кг

от минус 20 °C до плюс 50 °C;

от 30 % до 90 %;

от 84 до 106 (от 630 до 795) кПа (мм рт.ст.)

от минус 50 °C до плюс 50 °C;

до 90 % при температуре 30 °C;

от 84 до 106,7 (от 630 до 800) кПа (мм рт.ст.) 15000 ч

4 ч

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель мегаомметра методом офсетной печати, на эксплуатационную документацию - типографским методом.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин Общие технические условия”, ГОСТ 12.2.091-2002 “Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования”, ГОСТ 23706-93 “Приборы аналоговые показывающие электроизмерительные прямого действия к ним.Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости”. Мегаомметр цифровой Е6-22. Методика поверки УШЯИ.411212.002 МП (МРБ МП.286-2005).

Заключение

Мегаомметры цифровые Е6-22 соответствуют ГОСТ 22261-94, ГОСТ 12.2.091-2002 и ТУ РБ 114559587.034-99.

Научно-исследовательский испытательный центр Бел!'ИМ,

г.Минск, Старовилленский чракт, 93

тел.334-98 13

Аттестат аккредитации N BY/112 02.1.0.0025.
