Преобразователи измерительные напряжения переменного тока Е855М

Назначение

Преобразователи измерительные предназначены для линейного преоб значения напряжения переменного постоянного тока.

ИП применяют для контроля на комплексной автоматизации объектов управления технологическими процес промышленности.

Описание

По способу преобразования ИП с выполнены по схеме времяимпулг обратной связью.

ИП изготавливаются в корпусе из навесного монтажа на щитах и панег монтажных проводов.

ИП имеют два варианта исполн размерами 120x110x125 мм или 1 габаритными размерами 80x80x87 мм)

ИП конструктивно состоят из следук узлов, крышки контактных узлов, г трансформатора и трансформатора пип

ИП предназначены для непоср измерительные трансформаторы напр

виям ТУ РБ 28855861.002-96, ГОСТ 24855-81, 02 Общества с дополнительной ответственностью »), Республика Беларусь.

ЕНЕНИЯ

напряжения переменного тока Е855М (далее - ИП) разования действующего (среднеквадратического) тока в унифицированный электрический сигнал пряжений электрических сетей и установок, для электроэнергетики, в автоматизированных системах :сами энергоемких объектов различных отраслей вносятся к выпрямительным преобразователям и юного множительно-делительного устройства с

изоляционного материала, предназначенном для 1ях или на DIN-рейку с передним присоединением

эния корпуса: обычный Е855М/Х (с габаритными 20x110x65 мм) и малогабаритный Е855М/хС (с , где х - обозначение модификации.

зщих основных узлов: основания, крышки, контактных ючатной платы с элементами схемы, входного •ания, установленного на основании.

едственного включения, или вклйх^н^ через яжения'

Лист 1 из 5

ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

ИП имеют модификации, отличия между которыми приведены в таблице 1.

Схема пломбировки ИП от несанкционированного доступа и указание мест для

нанесения оттисков клейм ОТК и поверителя приведены на рисунках 1.1 и 1.2.

Фотографии общего вида ИП приведены на рисунке 2.

1 Клеймо ОТК.

2 Клеймо поверителя.

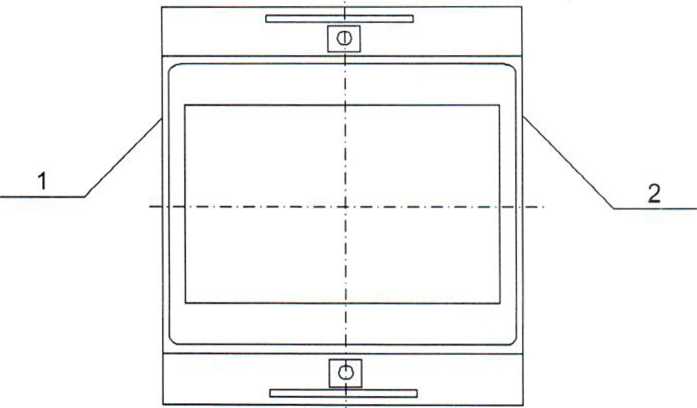

Рисунок 1.1 - Места нанесения клейм на ИП Е855М/Х

1 Клеймо ОТК.

2 Клеймо поверителя.

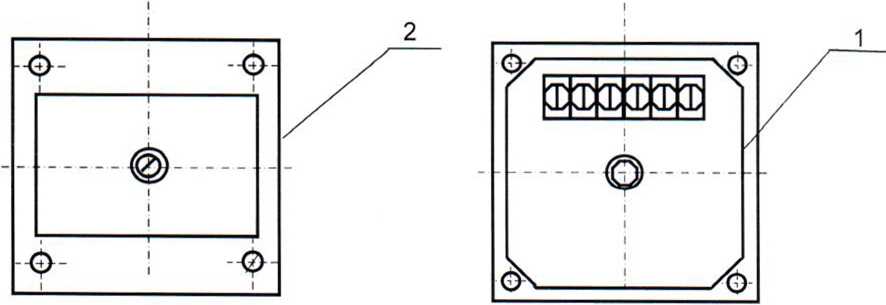

Рисунок 1.2 - Места нанесения клейм на ИП Е855М/хС

Описание типа средства измерений

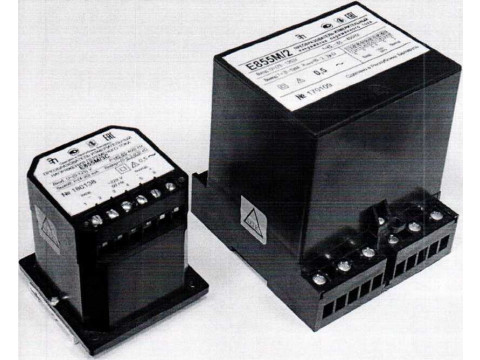

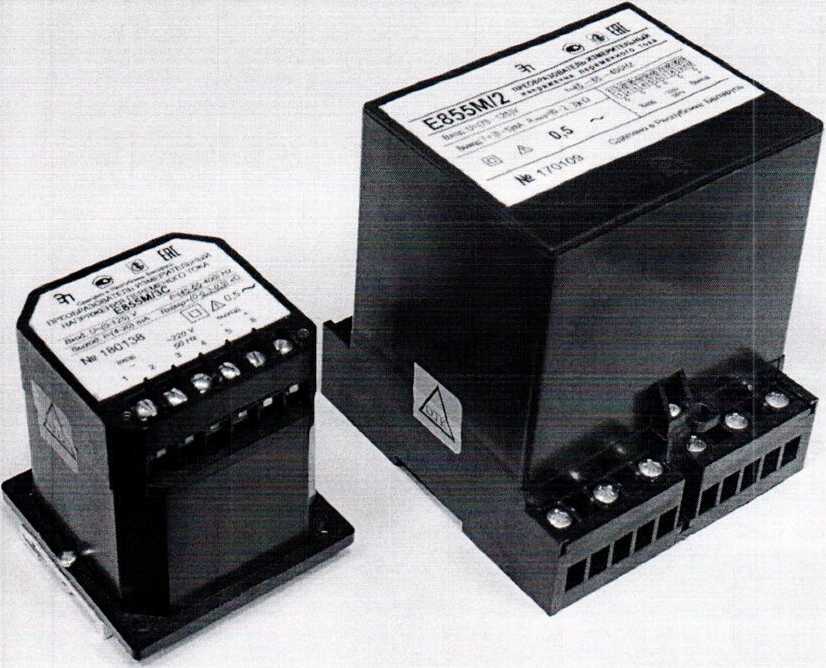

Рисунок 2 - Фотография общего вида

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерений преобразуемого входного сигнала, диапазоны изменения выходного сигнала и сопротивления нагрузки приведены в таблице 1.

Таблица 1

Примечание - Далее по тексту тип корпуса ИП не уточняется. Всё, что касается ИП в обычном корпусе (Е855М/х), распространяется на ИП в малогабаритном корпусе (Е855М/хС), если уточнения отсутствуют.

Пределы допускаемой основной приведенной погрешности ИП равны ± 0.5 % от нормирующего значения входного сигнала для Е855М/2 и от нормирующего значения выходного сигнала - для остальных модификаций ИП.

Нормирующее значение входного сигнала соответствует максимальному значению преобразуемого входного сигнала (таблица 1).

Нормирующее значение выходного сигнала соответствует максимальному значению выходного сигнала (таблица 1).

Питание ИП осуществляется от сети с номинальным напряжением 220 В частотой 50 Гц.

Мощность, потребляемая ИП, не превышает:

- от цепи входного сигнала: 0,5 В А;

- от цепи питания: 4 ВА.

ИП предназначены для работы при температуре окружающего воздуха от минус 30 °C до плюс 60 °C и относительной влажности (95 ± 3) % при температуре 35 °C.

Габаритные размеры ИП не более:

- 120x110x125 мм или 120x110x65 мм, для Е855М/х;

- 80x80x87 мм, для ИП Е855М/хС.

Масса ИП не более:

- 0,7 кг, для Е855М/х;

- 0,5 кг, для ИП Е855М/ХС.

Средний срок службы ИП не менее 12 лет.

Средняя наработка на отказ ИП не менее 75000 ч.

Знак утверждения типа

Знак утверждения типа наносится на табличку методом офсетной печати, на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки ИП входят:

- преобразователь - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз.*;

- методика поверки - 1 экз.*.

* допускается поставлять один экземпляр на три ИП поставляемых одном^ з^ЙзчикуЛдля партии ИП больше 3 шт. количество должно оговариваться в договоре на посфав^^'^^Д I

JJ

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 28855861.002-96 «Преобразователи измерительные переменного тока Е854М и напряжения переменного тока Е855М. Технические условия».

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

МП.ВТ.102-2004 «Преобразователи измерительные переменного тока Е854М и напряжения переменного тока Е855М. Методика поверки».

Заключение

Преобразователи измерительные переменного тока Е855М соответствуют требованиям ТУ РБ 28855861.002-96, ГОСТ 24855-81, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал -48 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
