Шумомеры-анализаторы спектра, виброметры портативные Октава-101АМ

Назначение

Шумомер-анализатор спектра, виброметр портативный ОКТАВА-101 АМ (далее -«прибор») предназначен для измерения среднеквадратичных, эквивалентных и пиковых уровней звука, корректированных уровней виброускорения, а также октавных и третьоктавных уровней звукового давления и виброускорения с целью оценки влияния звука, инфра- и ультразвука и вибрации на человека на производстве и в жилых и общественных зданиях, определения акустических характеристик механизмов и машин, а также для научных исследований.

Прибор может использоваться центрами гигиены, эпидемиологии и охраны труда, лабораториями промышленной санитарии, испытательными сертификационными центрами, предприятиями машиностроительного комплекса, научно-исследовательскими лабораториями.

Описание

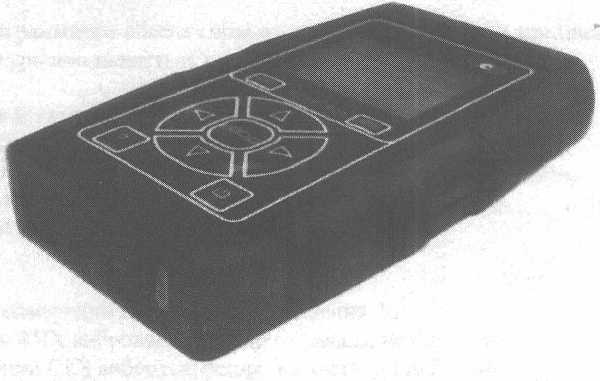

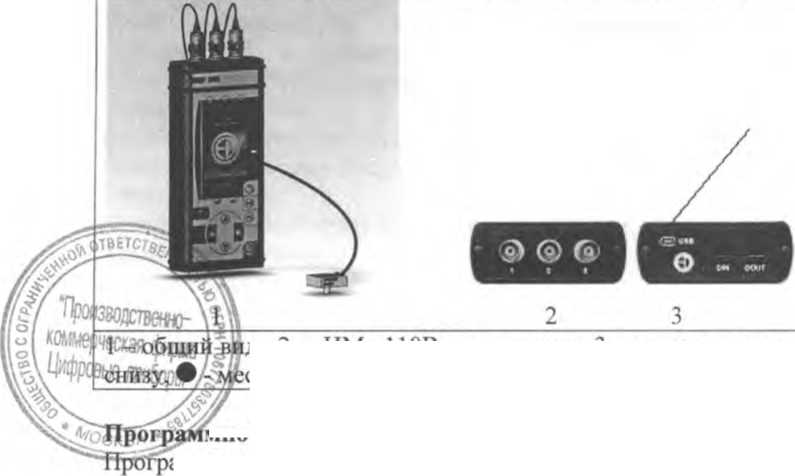

Шумомер-анализатор спектра, виброметр портативный ОКТАВА-101 АМ представляет собой малогабаритный измерительный прибор.

Принцип работы основан на аналого-цифровом преобразовании и цифровой фильтрации электрического сигнала, поступающего с микрофона или вибропреобразователя, с одновременной обработкой сигнала специализированным встроенным сигнальным микропроцессором. Информация о режиме работы и измеренных величинах отображается на графическом жидкокристаллическом дисплее.

1 [рибор имеет режимы «ЗВУК» (базовый), «ОБЩАЯ ВИБРА1 (ИЯ» (по заказу), «ЛОКАЛЬНАЯ ВИБРАЦИЯ» (по заказу), «ИНФРАЗВУК» (по заказу), «УЛЬТРАЗВУК» (по заказу).

В режиме «ЗВУК» прибор измеряет:

• среднеквадратичные, максимальные и минимальные корректированные уровни звука с частотными коррекциями А, С, Z с временными характеристиках S, F, I, Leq (эквивалентный);

® пиковые уровни звука с частотными коррекциями А, С и Z;

• среднеквадратичные, максимальные и минимальные уровни звукового давления в октавных полосах частот 31.5 Гц - 16000 Гц и в 1/3-октавных полосах частот 25 Гц - 20000 Гц с временными характеристиками S, F, I, Leq.

В режиме «ОБЩАЯ ВИБРАЦИЯ» прибор измеряет:

• среднеквадратичные, максимальные и минимальные корректированные уровни виброускорсния в полосе частот 0.5 Гц - 160 Гц с частотными коррекциями Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm с временными характеристиками «1с», «5с», «Юс», Leq;

® пиковые корректированные уровни виброускорения;.

• среднеквадратичные, максимальные и минимальные уровни виброускорения в октавных полосах частот с номинальными среднегеометрическими частотами 1 Гц - 125 Гц с временными характеристиками «1с», «5с», «10с», Leq;

• среднеквадратичные, максимальные и минимальные уровни виброускорсния в 1/3-октавных полосах частот с номинальными среднегеометрическими частотами 0.8 Гц -160 Гц с временными характеристиками «1с», «5с», «10с», Leq.

В режиме «ЛОКАЛЬНАЯ ВИБРАЦИЯ» прибор измеряет:

• среднеквадратичные, максимальные и минимальные корректированные уровни виброускорения в полосе частот 6.3 Гц - 1250 Гц с частотными коррекциями Fh, Wh с временными характеристиками «1с», «5с», «10с», Leq;

• пиковые корректированные уровни виброускорсния.

* среднеквадратичные, максимальные и минимальные уровни виброускорения в октавных полосах частот с номинальными среднегеометрическими 8 Гц - 1000 Гц с временными характеристиками «1с», «5с», «10с», Leq;

• среднеквадратичные, максимальные и минимальные уровни виброускорения в 1/3-октавных полосах частот с номинальными среднегеометрическими частотами 6.3 Гц - 1250 Гц с временными характеристиками «1с», «5с», «Юс», Leq.

В режиме «ИНФРАЗВУК» прибор измеряет:

• среднеквадратичные уровни звукового давления в октавных полосах частот 2 Гц - 250 Гц и в 1/3-октавных полосах частот 1.6 Гц - 315 Гц на временных характеристиках S, «е8», Leq.

• среднеквадратичные корректированные уровни звукового давления с частотными коррекциями A, Z, G, F1 на временных характеристиках S, «е8», Leq.

В режиме «УЛЬТРАЗВУК» прибор измеряет:

• среднеквадратичные уровни звукового давления в 1/3-октавных полосах частот 5 кГц -40 кГц на временных характеристиках S, F, I и Leq;

• среднеквадратичные корректированные уровни звука с частотной коррекцией А на временных характеристиках S, F, I и Leq.

Цифровые выходы:

• USB предназначен для передачи файлов из памяти прибора в компьютер;

• DOUT - предназначен для передачи результатов измерений в режиме телеметрии; используется совместно с НО 110-UTIL (поставляется по отдельному заказу).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Прибор соответствует классу 1 но ГОСТ 17187-81, МЭК 61672-1(2002), ГОСТ 12.4.012-83, ИСО 8041:2005.

Диапазоны измерений уровней звука с микрофоном чувствительностью 50 мВ/Па:

16-145дБЛ

21-145дБС

23 - 145 дБ/

Диапазоны измерения уровня виброускорения (относительно 10'6 мс’2), для частотных коррекций, дБ:

Бк          53 - 186

Fm      52-186

Wb      47-186

Wc      53-186

Wd      52-186

We      51-186

Wj       50-186

Wk      49-186

Wm     50-186

Детектор СКЗ с разрешением, дБ

Погрешность шумомера при опорной частоте и опорном уровне звука, дБ

Пределы основной погрешности измерения виброметра, дБ

Неравномерность АЧХ в диапазоне 1.6 Гц -20 кГц относительно уровня на 1000 Гц:

- с предусилителем КММ400 и капсюлем ВМК-205, дБ,

- с адаптером прямого входа ОКТ-110DIR, дБ

Частотные коррекции:

Л, C,Z

Временные характеристики:

S, F, I, Пик (ГОСТ 17187-81); Leq (МЭК 61672-1(2002)); «е8» (экспоненциальное усреднение с постоянной времени 8 с); «1с», «5с», «Юс» (линейное усреднение за 1, 5, 10 с).

Эквивалентный уровень собственных электрических шумов, дБ, (эквивалент Уг капсюля

микрофона 18 пф), для частотных коррекций:

Встроенные цифровые корректирующие фильтры:

В режиме «ЗВУК»:                         А, С, Z - по ГОСТ 17187-81, МЭК 61672-1 (2002)

В режиме «ОБЩАЯ ВИБРАЦИЯ»:                    Wb, Wc, Wd, We, Wj, Wk, Fk, Fm -

по ГОСТ 31191-1-2004 (ИСО 2631-1)

В режиме «ЛОКАЛЬНАЯ ВИБРАЦИЯ»:       Fh, Wh -по ГОСТ 31192-1-2004 (ИСО 5349-1)

Фильтры (класса 1 по МЭК 61260 по основанию 2) В режиме «ЗВУК»:

октавные 31.5 Гц - 16 кГц;

1/3-октавные 25 Гц -20 кГц.

В режиме «ОБЩАЯ ВИБРАЦИЯ»

В режиме «ЛОКАЛЫ 1АЯ ВИБРА1ЩЯ»:

В режиме «ИНФРАЗВУК»:

В режиме «УЛЬТРАЗВУК»:

Динамический диапазон, дБ

октавные 1 Гц-125 Гц;

1/3-октавные 0.8 Гц - 160 Гц.

октавные 8 Гц - 1 000 I ц;

1/3-октавные 6.3 Гц - 1250 Гц

октавные 2 Гц - 250 Гц;

1 /3-октавные 1.6 Гц - 315Гц.

1/3-октавные 5 кГц - 40 кГц.

100

Рабочие условия эксплуатации:

- диапазон рабочих температур окружающей среды

- относительная влажность

- атмосферное давление

от 0°С до +50°С до 90% при +40°С от 86 кПа до 108 кПа

Габаритные размеры (длина х ширина х высота), мм. не более: без предусилителя с предусилителем

234 х 86 х 36

354 х 86 х 36

Масса (в собранном виде), кг, не более:

0.605

Питание прибора от комплекта аккумуляторов:

формат А А, напряжение 1.5 В, 4 шт.

Наработка на отказ при доверительной вероятности 0,9, ч, не менее:

10000

Срок службы прибора, лет:

Знак утверждения типа

Знак утверждения типа СИ наносится на лицевую панель измерительно-индикаторного блока, а также на титульный лист руководства по эксплуатации РЭ 4381 -002-76596538-05.

Комплектность

» Измерительно-индикаторный блок

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

по заказу по заказу по заказу но заказу по заказу

® Предусилитель микрофонный КММ400 или Р-110

• Микрофонный капсюль ВМК-205 или МР201 или МК221

* Зарядное устройство

® Сумка

• Руководство по эксплуатации РЭ 4381-002-76596538-05

* Вибропреобразователь АР98

® Адаптер ICP-датчика 110A-IEPE или 101A-IEPE

© Акустический калибратор класса 1 по МЭК 60942

• Программное обеспечение 11 O-Util-Light или 110-Util

• Адаптер телеметрии 110-DOUT

Поверка

Поверка проводится согласно методике поверки МП 4381-002-76596538-05, согласованной с ФГУП ВНИИФТРИ..

Межповерочный интервал - один год.

Основное поверочное оборудование:

- калибратор акустический 4230, погрешность ±0,3 дБ;

- генератор DS360 (погрешность установки выходного напряжения: 0.1 дБ)

- установка поверочная вибрационная 2 разряда по МИ 2070.

Нормативные документы

ГОСТ 17187-81 Шумомеры. Общие технические требования и методы испытаний.

МЭК 61672-1(2002) Электроакустика. Измерители уровня звука. Часть 1. Технические условия.

МЭК 61672-2(2002) Электроакустика. Измерители уровня звука. Часть 2. Модель оценочных испытаний.

МЭК 61260(1995) Электроакустика. Фильтры полосовые шириной, равной октаве или части октавы.

ГОСТ 12.1.012-90 Вибрационная безопасность. Общие требования

ГОСТ 31191-1-2004 (ИСО 2631-1:1997) Вибрация и удар. Измерение общей вибрации и оценка ее воздействия на человека. Общие т ребования

ГОСТ 31192-1-2004 (ИСО 5349-1:2001) Вибрация. Измерение локальной вибрации и оценка ее воздействия на человека. Часть 1. Общие требования

ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

ТУ 4381-002-76596538-05 Шумомер-анализатор спектра, виброметр портативный ОКТАВА-101 АМ. Технические условия.

ГОСТ 8.038-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот 2 Гц - 100 кГц.

Заключение

Тип шумомера-анализатора спектра, виброметра портативного ОКТАВА-101 АМ утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно поверочной схеме ГОСТ 8.038-94.
