Анализаторы акустического шума Маном-4

Назначение

Анализаторы акустического шума МАНОМ-4 (далее шумомеры-анализаторы) предназначены для измерения уровня звука с частотными характеристиками А, В и С, уровня звукового давления в диапазоне частот от 20 Гц до 20 кГц, уровня звукового давления в октавных и третьоктавных полосах в диапазоне частот от 20 Гц до 16 кГц.

Области возможного использования шумомера-анализатора - измерение уровня шума при работе промышленного и бытового оборудования и механизмов, оценка спектрального состава измеряемого шума и проведение экспресс-диагностики исследуемых механизмов в промышленности при разработке и контроле качества изделий.

Описание

Для измерения шума в составе анализатора акустического шума МАНОМ-4 используется измерительный микрофон, состоящий из капсюля микрофонного конденсаторного Ml01 ТУ 25-06.1119-88 и предусилителя микрофонного ВПМ-101. Электрический сигнал, поступающий с выхода измерительного микрофона, преобразующего при акустических измерениях звуковое давление в электрический сигнал, подается на вход измерительного канала анализатора, в аналоговом тракте согласования и усиления которого приводится к входному диапазону встроенного аналого-цифрового преобразователя и преобразуется им в цифровую форму.

Цифровой сигнальный процессор, составляющий вычислительно-управляющее ядро анализатора, с помощью программного обеспечения, хранящегося во встроенном постоянном запоминающем устройстве, накапливает во встроенной буферной памяти и обрабатывает поступающие от аналого-цифрового преобразователя измерительные данные, управляет заданными режимами и установками процесса измерения, обрабатывает команщ^^^^й^.-туры прибора, выводит результаты измерений на встроенный жидкокристаллтаески^г^нфи-4' катор, осуществляет связь прибора с компьютером через последовательный инУедфе^Фл .

Конструктивно шумомер-анализатор реализован в металлическом корпусе с ручкой, на передней панели которого расположены разъёмы четырех унифицированных измерительных каналов (к которым могут быть подсоединены до четырех измерительных микрофонов), жидкокристаллический индикатор с подсветкой, клавиатура и сетевой выключатель питания с подсветкой. На задней панели прибора расположен разъем питания и разъем интерфейса RS-232 для подключения шумомера-анализатора к компьютеру посредством стандартного интерфейсного кабеля.

Питание шумомера-анализатора осуществляется от источника постоянного тока напряжением 12 В. В комплекте прибора имеется сетевой адаптер питания, позволяющий подключать анализатор к сети переменного тока напряжением 220 В.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНАЛИЗАТОРА

- 1 класс точности по ГОСТ 17187 - 81 и МЭК 804-1985;

- 2 класс точности по ГОСТ 17168 - 82 (октавные и третьоктавные фильтры).

- абсолютная погрешность в опорных условиях (F=lООО Гц, L=94 дБ) - 0,7 дБ;

- диапазон измеряемых уровней:

частотная характеристика частотная характеристика частотная характеристика частотная характеристика

Лин

от 25 до 140 дБ; от 30 до 140 дБ; от 35 до 140 дБ; от 50 до 140 дБ;

- временные характеристики - F, S, I (по ГОСТ 17187), Leq (по МЭК 804);

- детектор СКЗ с разрешением 0,1 дБ;

- октавные фильтры со средними геометрическими частотами от 31,5 Гц до 16 кГц;

- третьоктавные фильтры со средними геометрическими частотами от 20 Гц до 16 кГц;

- напряжение питания -                      (220 ± 22) В (сетевой адаптер),

(12 ± 1,2) В (источник постоянного тока)

- потребляемая мощность, не более

20 В-А (сетевой адаптер)

8 В-А (источник постоянного тока)

- габаритные размеры, не более

- масса прибора, не более

- диапазон рабочих температур,°C

315x270x105 мм;

1,3 кг.

от 5 до 40;

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на переднюю панель прибора методом шелкографии, а на эксплуатационную документацию - типографским методом.

Дм документ^.,

Комплектность

В состав комплекта поставки входят:

Поверка

Поверка осуществляется в соответствии с методикой поверки анализатора акустического шума МАНОМ-4 МП.МН 1356-2004.

Межповерочный интервал - 12 месяцев.

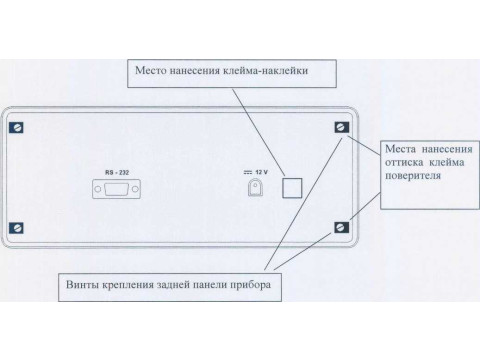

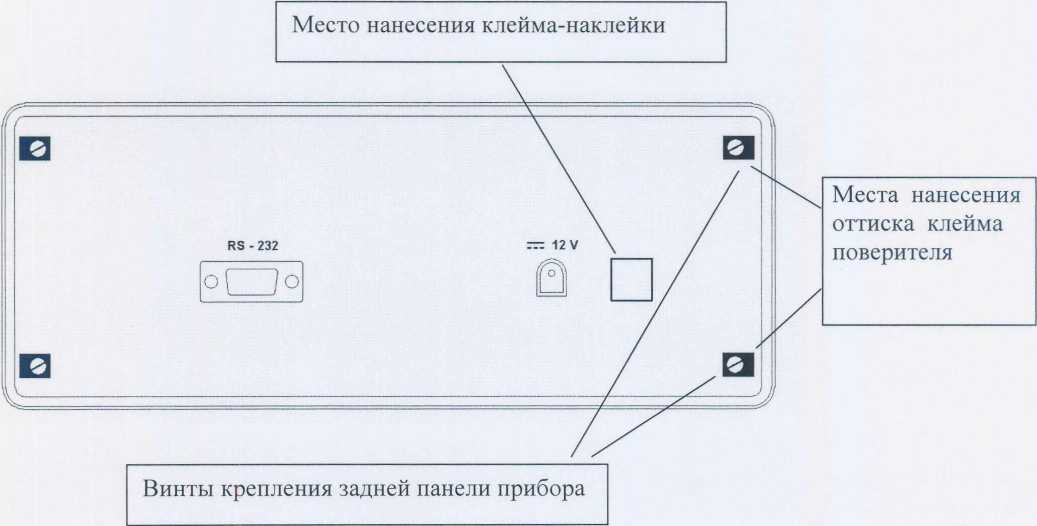

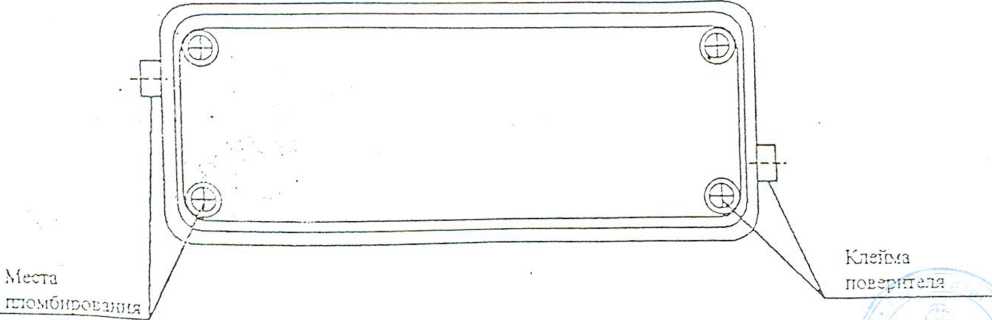

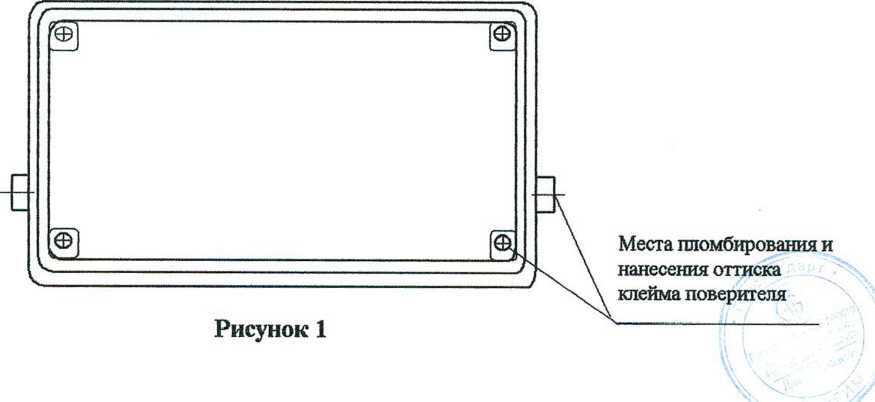

Клеймо-наклейка поверителя наносится на заднюю панель шумомера - анализатора.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия», ГОСТ 26104-89 «Средства измерений электронные. Технические требования в части безопасности. Методы испытаний», ГОСТ 17187-81. «Шумомеры. Общие технические требования и методы испытаний», ГОСТ 17168-82. «Фильтры электронные. Октавные и третьоктавные. Общие технические требования и методы испытаний».

ТУ РБ 100235722.127-2003 " Анализатор акустического шума МАНОМ-4. Технические условия".

Заключение

Анализаторы акустического шума МАНОМ-4 соответствуют требованиям ГОСТ 22261 -94, ГОСТ 26104 - 89, ГОСТ 17187 - 81, ГОСТ 17168 - 82, ТУ РБ 100 235722.127 - 2003.
