Генераторы сигналов функциональные Г6-46

Назначение

Генераторы представляют собой источник сигналов синусоидальной, треугольной, прямоугольной, пилообразной и прямоугольной (уровень ТТЛ) форм и предназначены для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, вычислительной технике, приборостроении.

Рабочие условия применения:

- температура окружающего воздуха от 5 до 40 °C;

- относительная влажность воздуха до 80% при температуре 25 °C;

- атмосферное давление от 630 мм рт. ст. (84 кПа) до 800 мм рт.ст. (106,7 кПа).

Описание

Генераторы построены по схеме автогенератора аналового типа с электронным управлением частотой. Выбор поддиапазонов генерации осуществляется переключением частотозадающих конденсаторов и коммутацией токов управления с помощью блока переключателей.

Генераторы формируют сигналы синусоидальной, треугольной, прямоугольной, пилообразной, прямоугольной (уровень ТТЛ) форм в диапазоне частот от 0,1 Гц до 1 МГц с разделением на семь поддиапазонов. В пределах каждого из поддиапазонов осуществляется плавная перестройка частоты. Для измерения и индикации частоты формируемых сигналов генераторы имеют внутренний частотомер.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот

Поддиапазоны частот

Пределы допускаемой относительной погрешности установки частоты

Амплитуда сигнала

Плавное ослабление сигнала

Ступенчатое ослабление сигнала

Пределы погрешности ступенчатого ослабления сигнала:

на частотах от 0,1 Гц до 100 кГц

на частотах от 100 кГц до 1 МГц

Нестабильность частоты за 15 мин

Параметры сигнала синусоидальной формы:

- коэффициент гармоник

- неравномерность уровня сигнала относительно

уровня на частоте 1 кГц на частотах:

от 0,1 до 100 Гц

от 100 Гц до 10 кГц

от 0,1 Гц до 1 МГц

от 0,1 до 1 Гц, от 1 до 10 Гц, от 10 до 100 Гц,

от 100 Гц до 1 кГц, от 1 до 10 кГц, от 10 доЮО кГц ,

от 100 кГц до 1 МГц, плавная перестройка внутри поддиапазона

± 1 %

нс менее 5 В (размах 10 В) на нагрузке 600 Ом,

нс .менее 10 В (размах 20 В) - без нагрузки

не менее 20 дБ

минус 20, минус 40 дБ

± 0,5 дБ

± 1 дБ

не более 0,5 %

не более 5 % (в диапазоне от 10 Гц до 100 кГц)

не более ± 3 %

не более ±1,5%

от 10 до 100 кГц

от 100 кГц до 1 МГц

Параметры сигнала прямоугольной формы:

- длительность фронта и среза

- выбросы на вершине

- погрешность коэффициента заполнения

Параметры сигналов треугольной и пилообразной формы:

- нелинейность на уровне от 0.1 до 0.9

Параметры сигнала прямоугольной формы

(уровень ТТЛ):

- время перехода из " Г‘в “0” и из“0"в"Г'

- напряжение “Г"

- напряжение “0"

Потребляемая мощность

Питание от сети переменного тока напряжением

Средняя наработка на отказ

Масса генератора

Габаритные размеры

нс более ± 3 % нс более ± 5 %

не более 100 н( нс более 5 %

не более 5 %

нс более 1.5 % в диапазоне частот от 1 до 100 Гц

нс более 100 нс

нс менее 2.4 В

не более 0.4 В

не более 10 В-А

(220 В ±22) В, частота (50 ±0.5) Гц

не менее 10000 ч

не более 2 кг

2 Юх 71x258 мм

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реестра наносится на переднюю панель генераторов методом офсетной печати, на эксплуатационную документацию - типографским методом.

Комплектность

1 Генератор сигналов функциональный

2 Комплект принадлежностей

3 Руководство по эксплуатации

4 Методика поверки

Поверка

Поверка осуществляется в соответствии с методикой поверки МП.МН * 2Х)2>' 2.0 G   генератора

сигналов функционального Гб-46.

Рекомендуемые средства поверки:     _.

частотомер электронно-счетный 43-57;

осциллограф С1-65А;

милливольтметр цифровой широкополосный ВЗ-59;

измеритель нелинейных искажений СК6-13;

вольтметр В7-43;

вольтметр В7-65;

мегаомметр Е6-22;

источник постоянного тока Б5-43 А.

Место нанесения клейма-наклейки - лицевая панель генераторов.

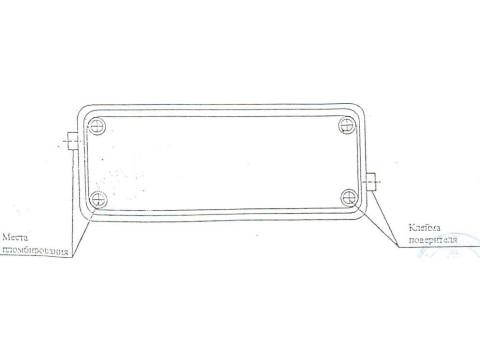

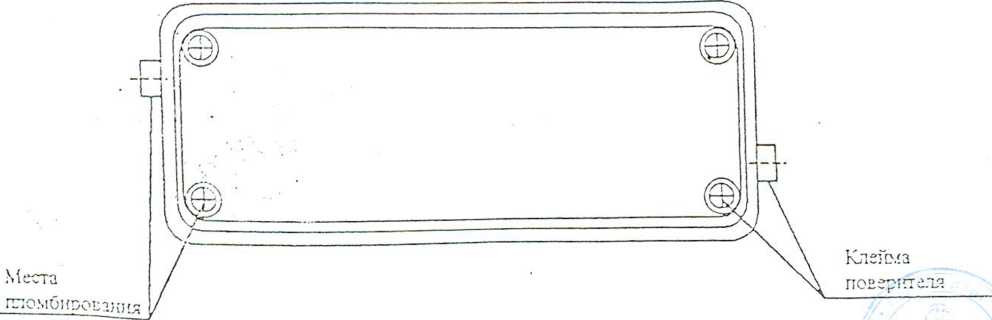

Места нанесения клейма поверителя указаны на рисунке 1 (вид генератора сзади).

Рисунок } - Места расположения пломб и клейм

Нормативные документы

ГОСТ 22261-94 "Средстваизмерений электрических и магнитных величин. Общие технические условия", ГОСТ 26104-89 " Средства измерений электронные. Технические требования в части безопасности. Методы испытаний".

Заключение

Генераторы сигналов функциональные Г6-46 соответствуют требованиям ГОСТ 22261-94, ГОСТ 26104-89 и ТУ РБ 100039847.036-2002.
