Генераторы сигналов низкочастотные Г3-131

Назначение

Генераторы сигналов низкочастотные ГЗ-131 представляют собой источник сигналов синусоидальной и прямоугольной (уровень ТТЛ) формы и предназначены для исследования, настройки и испытании систем и приборов, используемых в промышленности, науке и образовании.

Рабочие условия применения:

- температура окружающего воздуха от 5 до 40°С;

- относительная влажность воздуха до 80 % при температуре 25 °C;

- атмосферное давление от 630 мм рт. ст. (84 кПа) до 800 мм рт.ст. (106,7 кПа).

Описание

Генераторы сигналов низкочастотные представляют собой RC-генератор с автоматической стабилизацией амплитуды формируемого сигнала.

Генераторы формируют сигналы синусоидальной и прямоугольной (уровень ТТЛ) форм в диапазоне частот от/ 2 Гц до 2 МГц с разделением на шесть поддиапазонов. В пределах каждого из поддиапазонов осуществляется плавная перестройка частоты. Для измерения и индикации частоты формируемых сигналов генераторы имеют внутренний частотомер.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот

Поддиапазоны частот

Пределы относительной допускаемой погрешности установки частоты

Амплитуда сигнала

Плавное ослабление сигнала

Ступенчатое ослабление сигнала

Пределы погрешности ступенчатого ослабления сигнала:

- на частотах от 2 Гц до 200 кГц

- на частотах от 200 кГц до 2 МГц

Нестабильность частоты:

за 15 мин

за 180 мин

Коэффициент гармоник на частотах:

от 10 до 20 Гц

от 20 Гц до 200 кГц

от 200 кГц до 2 МГц

от 2 Гц до 2 МГц

от 2 до 20 Гц, от 20 до 200 Гц, от 200 Гц до 2 кГц, от 2 до 20 кГц, от 20 до 200 кГц, от 200 кГц до 2 МГц, плавная перестройка внутри поддиапазона

+ 1%

не менее 5 В на нагрузке 600 Ом,

не менее 10 В - без нагрузки

не менее 20 дБ

минус 20, минус 40 дБ

± 0,5 дБ

± 2 дБ

не более 0,1 % не более 0,5 %

не более 0,5 % не более 0,2 %

не более 1 %

Неравномерность уровня сигнала относительно уровня на частоте 1 кГц на частотах:

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на переднюю панель генераторов методом офсетной печати, на эксплуатационную документацию - типографским методом.

Комплектность

1 Генератор сигналов низкочастотный ГЗ-131

2 Комплект принадлежностей (кабель сетевого питания, кабель №3) -9^7” Ч. 6      3 /. о 10 -

3 Руководство по эксплуатации

4 Методика поверки

Поверка

Поверка осуществляется в соответствии с методикой поверки МП.МН 1202-2002      генератора

сигналов низкочастотного ГЗ-131.

Рекомендуемые средства поверки:

частотомер электронно-счетный 43-57;

осциллограф С1-65А;

милливольтметр цифровой широкополосный ВЗ-59;

измеритель нелинейных искажений СК6-13;

микровольтметр селективный Вб-10;

вольтметр В7-43;

вольтметр В7-65;

мегаомметр Е6-22;

источник постоянного тока Б5-43А.

Место нанесения клейма-наклейки - лицевая панель генераторов.

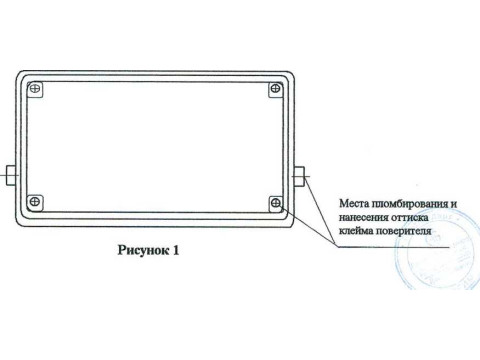

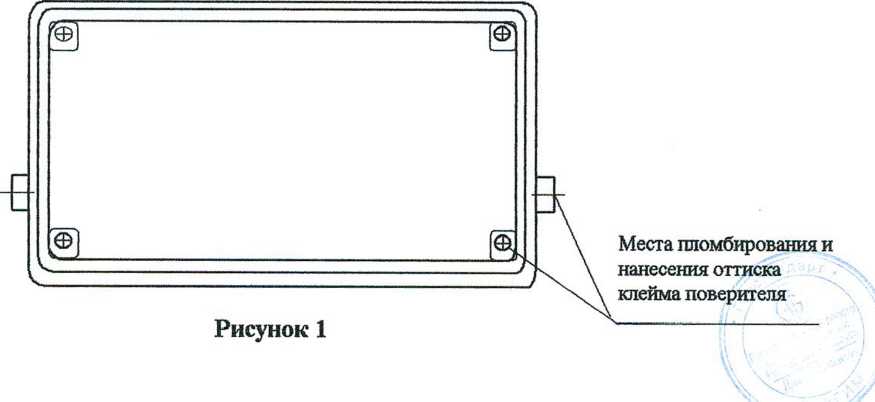

Места нанесения клейма поверителя указаны на рисунке 1 (вид генератора сзади).

Нормативные документы

ТУ РБ 100039847.035-2002 "Генератор сигналов низкочастотный. Технические условия", ГОСТ 22261-94 “Средства измерении электрических и магнитных величин. Общие технические условия”, ГОСТ 26104-89 “Средства измерений электронные. Технические требования в части безопасности. Методы испытаний”.

Заключение

Генераторы сигналов низкочастотные ГЗ-131 соответствуют требованиям

ТУ РБ 100039847.035-2002, ГОСТ 22261-94, ГОСТ 26104-89.
