Измерители иммитанса Е7-18
| Номер в ГРСИ РФ: | РБ 03 16 1243 03 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ОАО "Минский завод "Калибр", г. Минск |
|
Описание типа РБ 03 16 1243 03 [2003-01-01]
rb-03-16-1243-03_2003-01-01.pdf
|
Скачать |
Измерители иммитанса Е7-18 (далее приборы) предназначены для измерения емкости (С), индуктивности (L), сопротивления (R), проводимости (G), тангенса угла потерь (tg 8), добротности (Q) электрорадиоэлементов (ЭРЭ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 1243 03 |
| Наименование | Измерители иммитанса Е7-18 |
| Год регистрации | 2003 |
| Номер сертификата | 2656 |
| Дата регистрации | 2003-12-23 |
| Срок действия | - |
| Получатель сертификата | РУП "Минский завод "Калибр", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "Минский завод "Калибр"
Адрес: 220007, г. Минск, ул. Фабрициуса, 8
Контакты: (017)222-13-75 // (017)222-07-18
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 985-2001 (изменение №1)(утверждена БелГИМ). |
Поверители
Скачать
|
Описание типа РБ 03 16 1243 03 [2003-01-01]
rb-03-16-1243-03_2003-01-01.pdf
|
Скачать |
Описание типа
Назначение
Измерители иммитанса Е7-18 (далее приборы) предназначены для измерения емкости (С), индуктивности (L), сопротивления (R), проводимости (G), тангенса угла потерь (tg 8), добротности (Q) электрорадиоэлементов (ЭРЭ).
Основные области применения приборов: измерение иммитансных параметров ЭРЭ в лабораторных условиях и ремонтных мастерских.
Описание
В основу работы приборов положен метод вольтметра-амперметра.
Управление процессом измерения осуществляется встроенным контроллером.
Наличие внутреннего источника напряжения смещения позволяет измерять иммитансные параметры электролитических конденсаторов.
В приборах предусмотрен автоматический и ручной выбор пределов измерений, а также автоматический выбор характера реактивности компонентов измеряемого объекта.
Приборы снабжен промышленным интерфейсом RS-232C для работы с персональным компьютером, что позволяет пользователю создавать программы обеспечения для решения различных задач (допусковый контроль и сортировка компонентов, статическая оценка, измерение процентного отклонения от заданной величины, изучение температурной нестабильности и т. д.).
Для измерения характеристик нелинейных объектов в приборах имеются два уровня измерительного сигнала 0,1 и 1 В.
Напряжение питания приборов двух видов: сеть переменного тока при номинальном напряжении 220 В частотой 50 Гц или встроенная батарея номинальным напряжением 9 В.
Результаты измерений отображаются на жидкокристаллическом индикаторе с подсветкой.
Основные технические характеристики
1. Рабочие частоты приборов 0,1 и 1 кГц. Погрешность установки рабочих частот не более 0,02% (по модулю).
2. Уровень среднеквадратического значения измерительного сигнала (НО,2) В (высокий) и (0,Н0,02) В (низкий).
3. Выходное сопротивление источника измерительного сигнала (1000±100) Ом.
4. Приборы измеряют по параллельной (на 1-4 пределах измерения) или последовательной (на 5-8 пределах измерения) схеме следующие иммитансные параметры: емкость (С), индуктивность (L), сопротивление (R), проводимость (G), тангенса угла потерь (tg 3), добротность (Q).
5. Диапазон измерения иммитансных параметров С, G, L, R разбит на восемь пределов измерения и соответствует таблицам 1, 2.
Таблица 1
|
Номер пре-дела измерения |
Диапазон измерения емкости (С) на частотах |
Диапазон измерения проводимости (G) | ||||
|
0,1 кГц |
1 кГц | |||||
|
1 |
от 1 |
до 1600 пФ |
от 0,1 |
до 160,0 пФ |
от 1 |
до 50 нСм |
|
2 |
от 0,01 |
до 16,00 нФ |
от 1 |
до 1600 пФ |
от 0,01 |
до 1,00 мкСм |
|
3 |
от 0,1 |
до 160,0 нФ |
от 0,01 |
до 16,00 нФ |
от 0,1 |
до 10,0 мкСм |
|
4 |
от 1 |
до 1600 нФ |
от 0,1 |
до 160,0 нФ |
от 1 |
до 100 мкСм |
|
5 |
от 1,600 |
до 16,00 мкФ |
от 160,0 |
до 1600 нФ |
— | |
|
6 |
от 16,00 |
до 110,0 мкФ |
от 1,600 |
до 16,00 мкФ |
— | |
|
7 |
— |
от 16,00 |
до 110,0 мкФ |
— | ||
|
8 |
— |
— |
— | |||
Таблица 2
|
Номер пре-дела измерения |
Диапазон измерения индуктивности (L) на частотах |
Диапазон измерения сопротивления (R) | |||
|
0,1 кГц |
1 кГц | ||||
|
1 |
— |
— |
от 1,000 до 20,00 МОм | ||
|
2 |
— |
— |
от 100,0 до 1000 кОм | ||
|
3 |
— |
— |
от 10,00 до 100,0 кОм | ||
|
4 |
— |
от 160,0 |
до 1000 мГн |
от 1,000 до 10,00 кОм | |
|
5 |
от 1 |
до 1000 мГн |
от 0,1 |
до 160,0 мГн |
от 1 до 1000 Ом |
|
6 |
от 0,1 |
до 160,0 мГн |
от 0,01 |
до 16,00 мГн |
от 0,1 до 100,0 Ом |
|
7 |
от 0,01 |
до 16,00 мГн |
от 1 |
до 1600 мкГн |
от 0,01 до 10,00 Ом |
|
8 |
от 0,001 |
до 1,6 мГн |
от 0,1 |
до 160,0 мкГн |
от 0,001 до 1,000 Ом |
Диапазон измерения тангенса угла потерь tg 3 от 10’3 до 2, добротности Q - от 10'3 до 0,5.
Параметры tg 3 и Q измеряются, если модуль полного сопротивления объекта на частоте измерения находится в пределах от 0,1 до 1 от предельного значения, соответствующего данному пределу сопротивления.
6. Пределы допускаемой абсолютной основной погрешности измерения иммитансных параметров при высоком уровне сигнала на частотах 0,1 и 1 кГц указаны в таблице 3.
Таблица 3
|
Параметр |
Номер предела измерения |
Пределы допускаемой абсолютной основной погрешности измерения |
|
Емкость |
1 |
±[2,5(1+ tg 8)С+2,5Ск]-10'3 |
|
2,3 |
±[2,5(1+tg 8)С+2Ск]-1 О’3 | |
|
4 |
±[2,5(1+ tg 8)С+2Ск]-2-10’3 | |
|
5-7 |
±[2,5(1+ tg 8)+20С/Ск]-10’3С | |
|
Индуктивность |
4 |
±[2,5(1+ tg 8)+20L/Lk]-340'T |
|
5-7 |
±[2,5(1+ tg 8)L+2Lk]-10'3 | |
|
8 |
±[2,5(1+ tg 8)L+2,5Lk]-3-10’3 | |
|
Сопротивление |
1 |
±[2,5(1 +Q)+40R/Rk]-1 0‘3R |
|
2-4 |
±[2,5(1+Q)+10R/Rk]-10’3R | |
|
5 |
±[2,5(1+Q)R+RkJ-1,5-1 O'3 | |
|
6,7 |
±[2,5(1+Q)R+Rk]-1 O’3 | |
|
8 |
±[2,5(1+Q)R+2-Rk]-2-10*3 | |
|
Проводимость |
1 |
±[2,5(1+Q)G+40Gk]'10‘3 |
|
2-4 |
±[2,5(1+Q)G+10Gk]-1 O'3 | |
|
Тангенс угла потерь для емкостей |
1 |
±[2,5-(l+ tg2 8> 2-(l+ tg 8)(Ck/C)]-10'3 |
|
2-4 |
±[2.5-(l+ tg2 8>+(l+ tg 6)(Ck/C)]-10'3 | |
|
5-7 |
±[2,5-(l+ tg2 8)+ 10(1+ tg 8)(С/Ск)]-10’3 | |
|
Тангенс угла потерь для индуктивностей |
4 |
±[2,5-(l+ tg2 8>+ 10-(l+ tg 6)(L/Lk)]-10'3 |
|
5-7 |
±[2,5-(l 1 tg2 8)1 (l I tg8)(LK/L)]-10’3 | |
|
8 |
±[2,5-(l+ tg2 6>+ 2-(l+ tg 8XLk/L)]-10'3 | |
|
Добротность для емкостей |
1 |
±[2,5-(l 1 ОУ 1,3-Q(1+Q)(Ck/C)]-10'3 |
|
2-4 |
±[2,5-(l+ 07+ 0,63-0(1+ QXCk/C)]-10’3 | |
|
5-7 |
±[2,5-(l+ Q2)+ 6,3-Q(l+ Q)(C/Ck)]-10‘3 | |
|
8 |
±[2,5-(l+ 0> 13-Q(1+ QXC/Ck)]-10'3 | |
|
Добротность для индуктивностей |
1 |
±[2,5-(l+ Q> 13-Q(1+ QXL/Lk)]-10’3 |
|
2-4 |
±[2,5-(l+ Q2H 6,3-Q(l+ Q)(L/Lk)]-10’3 | |
|
5-7 |
±[2,5-(l+ Q2)+ 0,63-Q(l+ Q)(Lk/L)]-10'3 | |
|
8 |
±[2,5-(l+ Q2)+ 1,3-Q(1+ Q)(Lk/L)]-10‘3 |
Примечания
1. С, L, R, G, tg 8, Q - измеряемые значения параметров.
2. Ск, Lk, Rk, Gk - конечные значения пределов измерения по таблицам 1, 2.
3. При проведении измерений допускается нестабильность показаний приборов, если она не приводит к погрешности измерения, превышающей допустимые для соответствующего вида измерений значения.
4. Пределы допускаемой основной абсолютной погрешности измерения округляются до целых единиц дискрета показаний приборов по общепринятым правилам округления.
5. В случае, если значения tg 8 и Q неизвестны, то при определении пределов допускаемой основной абсолютной погрешности измерения емкости и индуктивности принимают их максимальные значения D=2, Q=0,5.
7. Допускаемые абсолютные основные погрешности измерения при низком уровне сигнала на 3-6 пределах измерения не более утроенных пределов допускаемой абсолютной основной погрешности измерения при высоком уровне сигнала указанных в таблице 3.
Примечание - на 1, 2, 7, 8 пределах измерения погрешность при низком уровне сигнала не нормируется.
8. Период повторения измерений не более 0,5 с.
9. В приборах обеспечивается возможность измерения объектов с подачей напряжения смещения от внутреннего источника (2±0,2) В.
10. Дополнительная погрешность измерения иммитансных параметров, вызванная изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих условий применения на каждые 10 °C не превышает половины предела допускаемой основной погрешности измерения иммитансных параметров.
11. Мощность, потребляемая от сети питания при номинальном напряжении 220 В частотой 50 Гц, не более 5 В А.
12. Мощность, потребляемая от встроенной батареи при номинальном напряжении 9 В, не более 0,5 В А.
13. Средняя наработка на отказ То не менее 10000 ч.
14. Средний срок службы не менее 5 лет.
15. Среднее время восстановления работоспособного состояния не более 3 ч.
16. Масса прибора не более 0,5 кг.
17. Габаритные размеры прибора не более 180x100x50 мм.
Знак государственного реестра
Знак государственного реестра наносится на передней панели прибора методом офсетной печати, и на титульные листы эксплуатационных документов типографским способом.
Комплектность
1. Измеритель иммитанса Е7-18 УШЯИ.411218.008.
2. Блок питания УШЯИ.436611.023.
3. Устройство присоединительное УП-2 УШЯИ.682682.002.
4. Кабель соединительный УШЯИ.685682.003.
5. Кабель интерфейсный УШЯИ.68 5681.001.
6. Методика поверки МП.МН 985-2001 (УШЯИ.411218.008 МП).
7. Руководство по эксплуатации УШЯИ.411218.008 РЭ.
Поверка
Поверка приборов осуществляется в соответствии с методикой поверки МП.МН 985-2001 (УШЯИ.411218.008 МП). Межповерочный интервал 1 год.
Средства поверки:
1. Мегаомметр Е6-22;
2. Частотомер электронносчетный 43-57;
3. Набор мер сопротивления образцовых Н2-1;
4. Меры емкости Р597;
5. Вольтметр В7-65.
Место нанесения клейма-наклейки - лицевая панель измерителя иммитанса. Места пломбирования прибора указаны на рисунке 1.

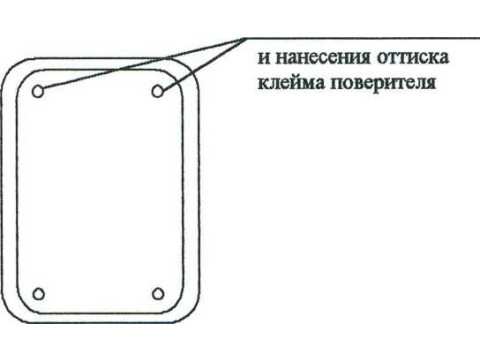

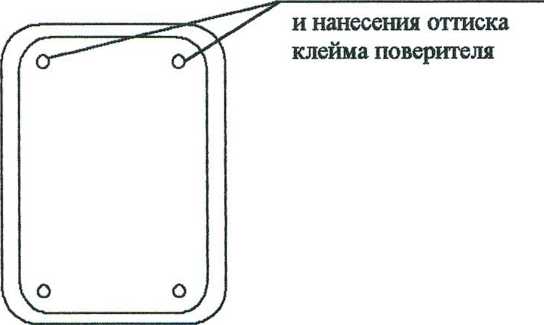

Места пломбирования
Рисунок 1
Нормативные документы
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия", ГОСТ 25242-93 "Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний", ГОСТ 26104-89 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний"
Заключение
Измерители иммитанса Е7-18 соответствует требованиям ГОСТ 22261-94, ГОСТ 25242-93, ГОСТ 26104-89 и ТУ РБ 100039847.006-2000.
