Комплексы акустико-эмиссионные измерительные A-Line 32D

Номер в ГРСИ РФ: РБ 03 12 1749 16
Раздел: Средства измерений акустических величин [12]
Производитель / заявитель: ООО "ИНТЕРЮНИС", г. Москва
Скачать
Описание типа РБ 03 12 1749 16 [2016-05-26]
rb-03-12-1749-16_2016-05-26.pdf
Скачать
Описание типа РБ 03 12 1749 16 [2009-01-05]
rb-03-12-1749-16_2009-01-05.pdf
Скачать
Нет данных о поставщике

Комплексы акустико-эмиссионные измерительные A-Line 32D (далее - Комплексы) предназначены для многоканальной регистрации и измерений в реальном масштабе времени параметров акустической эмиссии.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 12 1749 16
Наименование Комплексы акустико-эмиссионные измерительные A-Line 32D
Год регистрации 2016
Номер сертификата 10286
Дата регистрации 2016-02-25
Срок действия 2018-08-23
Получатель сертификата ООО "ИНТЕРЮНИС", г. Москва, Россия (RU)
Производитель / Заявитель

ООО "ИНТЕРЮНИС"

Адрес: ул. Мясницкая, 24, стр. 3/4, 101000, г. Москва

Контакты: тел./факс (095)923-67-05, 921-35-19 // E-mail: interunis@interunis.mtu-net.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Метрологическое обеспечение Метрологически не обеспечены в Республике Беларусь ввиду отсутствия необходимых эталонов.
Методика поверки Поверка проводится по МИ 2472-98.
Признание поверки Первичная при выпуске из производства и периодическая: ОАО "НИЦПВ" (аттестат аккредитации - №RA.RU.311409, шифр поверительного клейма - ВХЯ)(приказ Росстандарта от 24.05.2010 №1865)(НТК №08-18). Ранее (номер реестра - №054, шифр поверительного клейма - П)(НТК №10-08).

Поверители

Скачать

Описание типа РБ 03 12 1749 16 [2016-05-26]
rb-03-12-1749-16_2016-05-26.pdf
Скачать
Описание типа РБ 03 12 1749 16 [2009-01-05]
rb-03-12-1749-16_2009-01-05.pdf
Скачать

Описание типа

Назначение

Комплексы акустико-эмиссионные измерительные A-Line 32D (далее - Комплексы) предназначены для многоканальной регистрации и измерений в реальном масштабе времени параметров акустической эмиссии.

Описание

Комплекс представляет собой многоканальную цифровую измерительную автоматизированную систему сбора и обработки акустико-эмиссионной информации, получаемой с исследуемого объекта от первичных преобразователей акустической эмиссии (ПАЭ) в реальном масштабе времени. Каждый измерительный канал комплекса содержит преобразователь акустической эмиссии, малошумящий предусилитель и акустический сигнальный препроцессор. Принцип действия Комплекса основан на измерении сигналов, поступающих от датчиков упругих колебаний, и их анализе с помощью аналогово-цифрового преобразователя (АЦП).

Комплекс имеет возможность обработки сигналов акустической эмиссии (АЭ) с вычислением параметров сигналов, а также предустановки параметров регистрации сигналов АЭ.

По каждому каналу регистрации аналоговых сигналов Комплекс может осуществлять цифровую обработку, включающую цифровую фильтрацию в реальном времени и вычисление параметров сигналов.

Комплекс осуществляет регистрацию аналоговых сигналов согласно устанавливаемым пользователем параметрам.

Комплекс позволяет записывать, отображать графически и передавать на внешние носители информации параметры сигналов АЭ, форму аналоговых сигналов, Фурье-спектры сигналов.

Комплекс состоит из блока сбора и обработки данных, выполненного на базе электронно-вычислительной машины, с установленными внутри электронными устройствами обработки АЭ данных (акустическими сигнальными препроцессорами), предусилителей и ПАЭ. Число устройств обработки АЭ данных, предусилителей и ПАЭ определяет каналь-ность комплекса.

Комплекс имеет различные варианты исполнения (см. раздел “Комплектность”), отличающиеся друг от друга количеством используемых независимых каналов, вариантами исполнения блока сбора и обработки данных и функциональными возможностями. Блок сбора и обработки данных может быть выполнен в виде компьютерного моноблока, оснащенного дисплеем, клавиатурой и набором коммуникационных разъемов. В случае иного исполнения блока сбора и обработки данных визуализация результатов работы и управление Комплексом осуществляются через внешний подключаемый к блоку сбора и обработки данных компьютер типа ноутбук.

Различные функции и режимы работы Комплекса активируются и управляются с помощью специализированного программного обеспечения с клавиатуры путем нажатий отдельных кнопок и их комбинаций или с помощью манипулятора «мышь».

Общий вид Комплекса представлен на рис. I - 3.

Копия верна: : Генеральный директор ООО «ИНТЕРЮНИС»

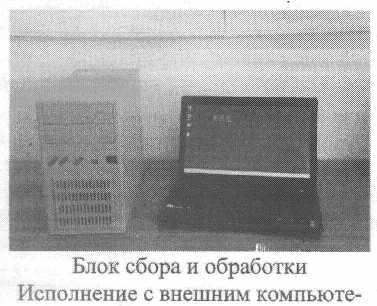

Предусилитель

ром (ноутбуком)

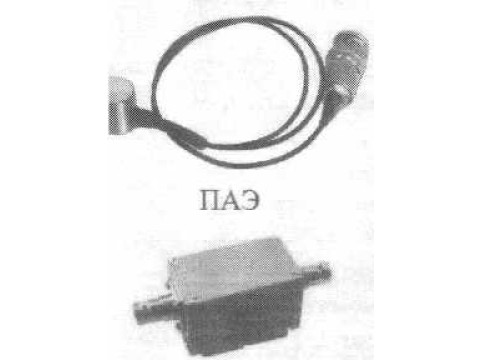

Рисунок 1 - Общий вид Комплекса

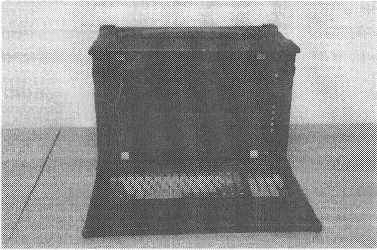

Блок сбора и обработки Моноблочное исполнение

Рисунок 2 -■ Блоки сбора и обработки данных, вид спереди и сбоку'

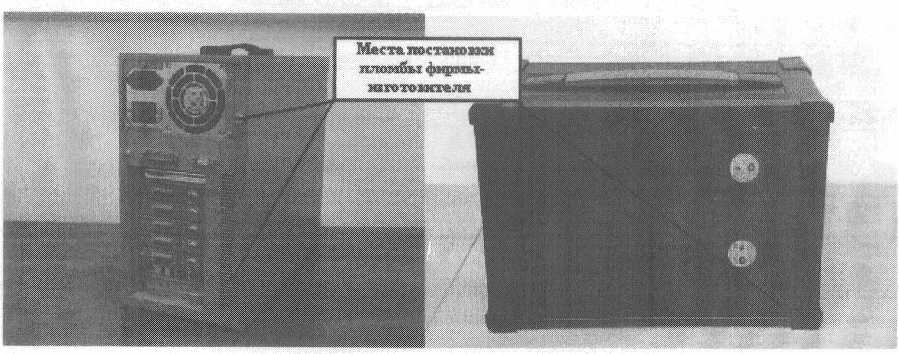

Рисунок 3 ~ Б®жи сбора и обработки данных, вид сзади

[Государственный р»йп I рС®™ измерений у \ Республики Боларуеь / \Д-ля докумеятой/

Лист№ 3

Всего листов 5

Программное обеспечение

Программное обеспечение (ПО) A-Line 32D является специализированным ПО и предназначено для управления измерительными функциями Комплекса, проведением измерений и обработки результатов измерений.

ПО A-Line 321) может быть использовано отдельно от измерительновычислительной платформы Комплекса для анализа и обработки полученной информации.

Влияние метрологически значимой части ПО A-Line 32D па метрологические характеристики Комплекса не выходит за пределы согласованного допуска.

Идентификационные данные (признаки) метрологически значимой части ПО А-Line 32D указаны в таблице 1.

Таблица I

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

ПО управления измерительными функциями и обработки резулы аюв измерений

A-Line 32D

V. 4.97

0elbf26e bfb50cf6 ed2d0a66 9c39fc60 97206ed8 bbb6ecaf 3741'6209 cabf0619 a91ec9d6

ГОСТ Р 34.11-94

Метрологически значимая часть ПО A-Line 32D Комплекса и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики Комплексов приведены

в таблицах 2 и 3.

Таблица 2 - Основные метрологические характеристики

Наи м ено ван ие х арактеристики

Значение характеристики

Коэффициент преобразования ПАЗ на среднегеометрической частоте рабочего диапазона частот, В/м, не менее

24 О8

Пределы допускаемой относительной погрешности преобразования. %

±25

Эффективное значение шума, приведенное ко входу, мкВ, не более

5

Диапазон рабочих частот, к! ц

от 30 до 500

Пределы допускаемой относительной погрешности частот среза переключаемых НЧ (ВЧ) фильтров. %

± 10

Неравномерность уровня амплитудно-частотной характеристики в диапазоне рабочих час ini. ib.нс бозсе

+ 0,5 / - 3

Диапазон измерений уровня максимальной амплитуды АЭ сигнала, дБ, нс менее

84

Пределы допускаемой абсолютной погрешности измерений уровня амплитуды АЭ сигнала, дБ

+ 0,5

Пределы допускаемой абсолютной погрешности измерений относительного времени задержки входных сигналов между каналами, мкс

±1

Диапазон измерений ттитстьносги АЭ сигнала. мкс

ОТ 1

Г&М

Таблица 3 - Технические характеристики

....................................................................■................................................................................

Наименован ие характеристики

Габаритные размеры блока сбора и обработки данных (длина * ширина - высот), мм. не более

Значение характеристики 490x500x180

Габаритные размеры предусилителя (длина х ширина х высота), мм, не более

160x95x38

Масса. Ki, не более

100

Рабочий диапазон температуры окружающей среды. Ч

от +5 до +40

Относительная влажное >ь возле ха. %

60 (±20)

Aiмосфернис иш 1сиие. к! la

от 84 до 107

Напряжение питания перемешано юка. В

220 (-Ы0/-15) %

Потребляемая мощное tb. Bt. нс. более

300

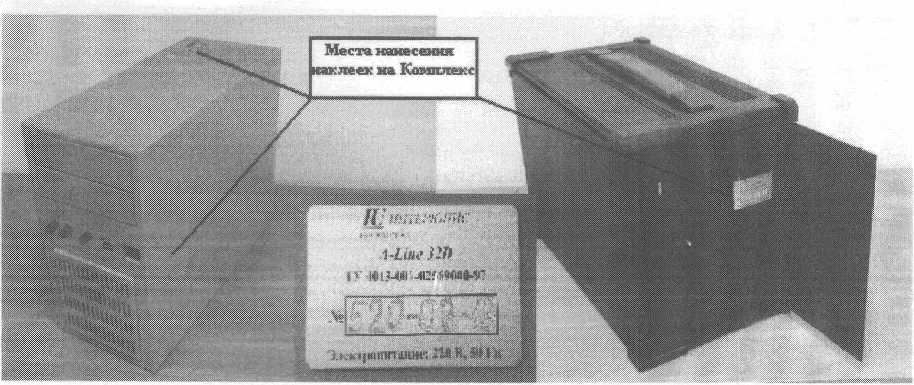

Знак утверждения тина

наносится на корпус Комплекса в виде наклейки и на титульный лист эксплуатационной документации ишографским способом.

Комплектность

Комплект поставки Комплекса соответствует таблице 4.

Таблица 4 - Комплектность поставки Комплекса

Наименование

Количество на исполнение

8 канатов

A-LnB2D Ебкняов

A-Lre32D 24ка«;в

АОпей) Дхани

канате

А4жй2О

48 каин»

/МЛЕЙО

56 канатов

АШМЭ Ыгаии

Б юк сбора и обра ботки данных:

НКЖЛ418231 001

1 шт.

-

-

-

-

-

-

НКЖЛ 418281.001-01

-

1 шт.

-

«•

-

-

НКЖЛ.41ШМ(И-02

-

-

1 шт.

-

-

-

-

-

НКЖЛ 418281.001-63

-

-

1 шт.

-

-

НКЖЛ.418281,001-04

1 шт.

-

-

-

НКЖЛ.418281,001-05

-

-

-

-

-

1 шт.

-

-

НКЖЛ.418281 001-06

-

-

-

-

-

-

1 ЦП.

НКЖЛ 418281 001-07

-

-

-

-

«.

-

1 шт,

Преобразователь акустической эмиссии

8 шт.

16 шт.

24 шт.

32 шт.

40 шт.

48 шт.

56 шт.

64 шт.

Предусилитель

8 шт.

16 шт,

24 шт.

32 шт.

40 шт.

48 шт.

56 шт.

64 шт.

Паспорт

1 экз.

I экз.

1 экз.

1 экз.

1 экз.

1 экз.

1 экз.

1 экз.

Руководство по эксплуатации

1 экз.

1 экз.

1 экз.

1 экз.

I экз.

1 экз.

1 экз.

1 экз.

Поверка

осуществляется в соответствии с документом МИ 2472-98 «ГСИ. Акустикоэмиссионные информационно-измерительные комплексы. Методика поверки».

Основные средства поверки:

- система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09). диапазон измерений виброперемещения (Ю*9 - 10“') м с пределами допускаемой погрешности измерений ± 0,5* 10'" м, диапазон измерений линейного перемещения 10‘9 10’"’ м с пределами допускаемой погрешности измерений ± 3 • Ю’9м;

- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06). полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел...5 В/дел, погрешно новки ± 3 % (± 4 % при 2...5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс. ,.50 с/дел, погрешность установки ± 0,005 %;

wvMtiims

- генератор сигналов сложной формы AFG3022B (диапазон частот генерируемых сигналов от 1 мкГц до 25 МГц; пределы допускаемой относительной погрешности установки частоты ± 10*: диапазон устанавливаемых амплитуд различных форм сигнала от 10 мВ до 10 В; пределы допускаемой погрешности установки амплитуды синусоидального сигнала частотой 1 кГц ± (0,0Шуст (мВ) + 1 мВ));

- мультиметр цифровой APPA-109N (диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В; погрешность измерений напряжения постоянного тока ± 0,1 % + 2 ед. мл. разряда.

Сведения о методах измерений

Комплексы акустико-эмиссионные измерительные A-Line 32D. Руководство по эксплуатации . РЭ-4013 -001 -02569000-97.

Нормативные документы

Комплексы акустико-эмиссионные измерительные A-Line 32D. Технические условия. ТУ-4013-001 -02569000-97.

Рекомендации к применению

Выполнение работ по опенке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
