Измерители светопропускания стекол ТОНИК
| Номер в ГРСИ РФ: | РБ 03 11 3203 15 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | ООО НПФ «МЕТА», г. Жигулевск |
Измерители светопропускания стекол «ТОНИК» (далее по тексту - приборы) предназначены для измерения светопропускания тонированных и затемненных стекол различного назначения, в том числе установленных на автотранспортаых средствах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3203 15 |
| Наименование | Измерители светопропускания стекол ТОНИК |
| Год регистрации | 2015 |
| Номер сертификата | 10012 |
| Дата регистрации | 2015-09-29 |
| Срок действия | 2020-05-07 |
| Получатель сертификата | ООО НПФ "МЕТА", г. Жигулевск Самарской обл., Россия (RU) |
Производитель / Заявитель
ООО НПФ "МЕТА"
Адрес: ул. Радиозаводская, 1, а/я 25, 445359, г. Жигулевск
Контакты: (84862) 2-18-55, 2-39-48 / moscow@meta-ru.ru / www.meta-ru.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по М019.000.00 МП (2010 г.). |
Поверители
Скачать
|
Описание типа РБ 03 11 3203 15 [2009-09-28]
rb-03-11-3203-15_2009-09-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3203 15 [2011-11-28]
rb-03-11-3203-15_2011-11-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3203 15 [2015-12-04]
rb-03-11-3203-15_2015-12-04.pdf
|
Скачать |
Описание типа
Назначение
Измерители светопропускания стекол «ТОНИК» (далее по тексту - приборы) предназначены для измерения светопропускания тонированных и затемненных стекол различного назначения, в том числе установленных на автотранспортаых средствах.
Описание
Принцип действия приборов основан на измерении пропускания светового потока стеклом относительно общего падающего светового потока.
Спектральная чувствительность фотоприемника прибора имеет характеристику, соответствующую кривой чувствительности глаза в диапазоне от 400 до 750 нм с максимальным пропусканием на длине волны Хтах= 56О±10 нм.
Процесс измерения светопропускания стекла производится автоматически в соответствии с программой, записанной в микропроцессоре, при этом показания прибора не зависят от толщины тестируемого стекла в диапазоне от 0 до 20 мм. Программа позволяет сохранять результаты измерения трех стекол для контролируемого транспортного средства.
Результаты измерений и сопроводительная информация отображаются на 4-х разрядном цифровом индикаторе и сопровождаются звуковой сигнализацией при значениях светопропускания ниже порога, установленного пользователем.
В приборе предусмотрен ввод регистрационного номера транспортного средства с последующей передачей информационного пакета, содержащего регистрационный номер и результаты измерений трех стекол контролируемого транспортного средства, в ПЭВМ автоматических линий технического контроля автомобилей через порт RS-232.
Конструктивно прибор выполнен в виде портативного переносного блока, состоящего из трех функциональных узлов:
-измерительного блока,
-выносного осветителя,
-зарядного устройства.
Прибор питается от автономного аккумулятора, установленного в корпусе. Уровень заряда аккумулятора отображается на индикаторе прибора.
Область применения - ор] аны государственной автоинспекции и транспортной инспекции в качестве средств технического контроля по требованиям безопасного дорожного движения, диагностические центры технического осмотра, а также предприятия, выполняющие тонирование автомобильных стекол.

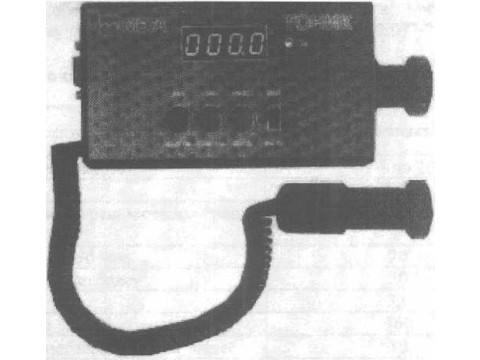

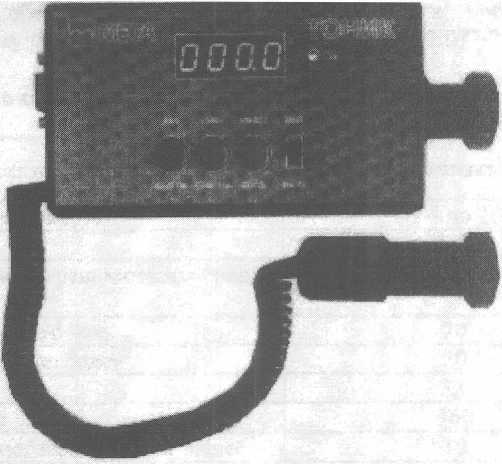

Рисунок 1 - Общий вид измерителей светопропуекания стекол «ТОНИК»
Рисунок 2 - Место пломбирования прибора от несанкционированного доступа
пломбирования
Программное обеспечение
Программное обеспечение (далее по тексту - По) приборов является встроенным и реализовано в контроллере. Контроллер размещен в измерительном блоке. ПО не может быть модифицировано или загружено через какой-либо другой интерфейс после опломбирования.
Дополнительно используется аппаратно-программная защита памяти программ и данных с помощью стандартных средств применяемого микроконтроллера.
Идентификационные данные (признаки) метрологически значимой части
Программного обеспечения приборов указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТОНИК |
|
Номер версии (идентификационный номер) ПО |
' 0 004 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | |
|
Алгоритм вычисления цифрового идентификатора ПО |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерения светопропускания, % |
От 4 до 100 |
|
Дискретность показаний, % |
0,1 |
|
Предел допускаемой абсолютной погрешности измерений светопропускания, % |
±2,0 |
|
Толщина тестируемого стекла, мм, не более |
20 |
|
Время подготовки к измерению, с, не более |
20 |
|
Напряжение питания, В |
3,6 |
|
Потребляемый ток, мА, не более |
160 |
|
Время непрерывной работы без подзарядки, ч, не менее |
10 |
|
Габаритные размеры, мм, не более: - измерительный блок (длинахширинахвысота) - осветитель (длинахдиаметр) - зарядное устройство (длинахширинахвысота) |
175x90x45 95x35 80x70x60 |
|
Масса, кг, не более - измерительный блок и осветитель - зарядное устройство |
0,5 0,5 |
|
Средняя наработка на отказ, ч, не менее |
1000 |
|
Средний срок службы, лет, не менее |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
От минус 10 до плюс 40 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель прибора путем наклейки этикетки с нанесенным типографским способом изображением.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Измеритель светопропускания стекол «ТОНИК» |
М 019.000.00 |
1 шт. |
|
Светофильтр контрольный |
М 019.141.00 |
1 шт. |
|
Приспособление для поверки (по заказу) |
1 шт. | |
|
Сетевое зарядное устройство |
1 шт. | |
|
Автомобильное зарядное устройство (по заказу) |
1 шт. | |
|
Упаковка |
1 шт. | |
|
Паспорт |
М 019.000.00 ПС |
1 экз. |
|
Руководство по эксплуатации (РЭ) |
М 019.000.00 РЭ |
1 экз. |
|
Методика поверки (Приложение А к РЭ) |
М 019.000.00 МП |
1 экз. |
Поверка
осуществляется в соответствии с документом: М 019.000.00 МП «Измерители светопропускания стекол «ТОНИК». Методика поверки», являющимся приложением А к Руковод ству по жотлуагатдаи М 019.000.00 РЭ и утвержденным ФГУП «ВНИИОФИ» 09 августа 2010 г.
Основное средство поверки - набор мер спектрального коэффициента пропускания и координат цвета, Тсв от 4 до 100%, аттестованных в диапазоне длин волн от 400 до 750 нм с абсолютной погрешностью не более ±0,5%.
Сведения о методах измерений
1 ГОСТ Р 8.831-2013 «Государственная система обеспечения единства измерений. Стекло безопасное для автомобилей, тракторов и сельскохозяйственных машин. Методы определения светопропускания. Методика измерений».
2 «Измеритель светопропускания стекол «ТОНИК». Руководство по эксплуатации М 019.000.00 РЭ», раздел 2.3.
Нормативные документы
1 ГОСТ 8205-90 «Государственная актами обеспечения единства измерений. Государственная поверочная схема для средств измерений кофданаг цвета и координат цветности».
2 ТУ 44 8520-0|9-21298618-2 «Измеритель светопропускания стекол «ТОНИК». Технические условия».
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании
