Измерители дымности отработавших газов МЕТА-01МП
| Номер в ГРСИ РФ: | РБ 03 11 1688 15 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | ООО НПФ «МЕТА», г. Жигулевск |
Измерители дымности отработавших газов МЕТА-01 МП (далее - измерители) предназначены для экспрессного измерения дымности отработавших газов автомобилей, оснащенных двигателями с воспламенением от сжатия, тракторов, а также других транспортных средств и стационарных установок с дизельными двигателями, тепловозов, морских и речных судов, а также сельскохозяйственных машин на соответствие ГОСТР 52160-2003, ГОСТ 17.2.2.02-98, ГОСТ Р 50953-2008.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 1688 15 |
| Наименование | Измерители дымности отработавших газов МЕТА-01МП |
| Год регистрации | 2015 |
| Номер сертификата | 10013 |
| Дата регистрации | 2015-09-29 |
| Срок действия | 2020-05-18 |
| Получатель сертификата | ООО НПФ "МЕТА", г. Жигулевск Самарской обл., Россия (RU) |
Производитель / Заявитель
ООО НПФ "МЕТА"
Адрес: ул. Радиозаводская, 1, а/я 25, 445359, г. Жигулевск
Контакты: (84862) 2-18-55, 2-39-48 / moscow@meta-ru.ru / www.meta-ru.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по М006.000.00 МП (2010 г.). |
| Признание поверки | Первичная при выпуске из производства: Самарский ЦСМС (номер реестра - №009, шифр поверительного клейма - БЯ)(НТК №03-07). |
Поверители
Скачать
|
Описание типа РБ 03 11 1688 15 [2008-04-29]
rb-03-11-1688-15_2008-04-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 1688 15 [2015-12-04]
rb-03-11-1688-15_2015-12-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 1688 15 [2011-09-08]
rb-03-11-1688-15_2011-09-08.pdf
|
Скачать |
Описание типа
Назначение
Измерители дымности отработавших газов МЕТА-01 МП (далее - измерители) предназначены для экспрессного измерения дымности отработавших газов автомобилей, оснащенных двигателями с воспламенением от сжатия, тракторов, а также других транспортных средств и стационарных установок с дизельными двигателями, тепловозов, морских и речных судов, а также сельскохозяйственных машин на соответствие ГОСТР 52160-2003, ГОСТ 17.2.2.02-98, ГОСТ Р 50953-2008.
Описание
Принцип действия измерителей основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением и измерении величины поглощения в спектральном диапазоне 430 - 680 нм с максимумом длины волны (560 ± 10) нм и отображении измеренных значений в единицах коэффициента поглощения света К [м ’] и коэффициента ослабления света N [ % ] на буквенно-цифровом табло.
Конструктивно измерители выполнены в виде блока с автономным питанием и выносного оптического датчика, снабженного пробозаборной системой.
Измерители автоматически выполняют измерение дымности в соответствии с методикой испытаний дизелей:
- регистрацию и хранение пиковых значений дымности, вычисление среднего значения, а также измерение и хранение данных в режиме свободного ускорения двигателя;
- регистрацию текущего значения дымности дизеля при испытании на установившихся скоростных режимах работы дизеля в диапазоне от номинальной частоты вращения коленчатого вала до частоты вращения, соответствующей режиму максимального крутящего момента с автоматическим выбором максимального значения.
В измерителях предусмотрено:
- вывод результатов измерений дымности в выбранном режиме в виде протокола на печатающее устройство или в базу данных компьютера при работе в составе линии технического контроля;
- сохранение в энергонезависимой памяти данных до 40 результатов одиночных измерений дымности автомобилей и сельскохозяйственной техники, а также до 14 результатов измерений дымности тепловозов с возможностью их вывода в виде протокола на печатающее устройство или в базу данных компьютера. Данные сохраняются не менее пяти суток при отключенном питании приборного блока.
Измерители выпускаются в трех модификациях, отличающихся конструкцией оптических датчиков:
- МЕТА-01 МП 0.1 - портативный прибор для оперативного контроля с оптическим датчиком с фотометрической базой 0,1м (с автоматическим пересчетом показаний к эквивалентной эазе 0,43м) с телескопической штангой и принудительной воздушной защитой оптических элементов от загрязнения.
- МЕТА-01МП 0.2 - портативный прибор для оперативного контроля с оптическим датчиком с фотометрической базой 0,2 м (с автоматическим пересчетом показаний к эквивалентной базе 0,43м) с телескопической штангой.
- МЕТА-01 МП 0.43 - стендовый прибор с оптическим датчиком с фотометрической ба-юй 0,43 м.

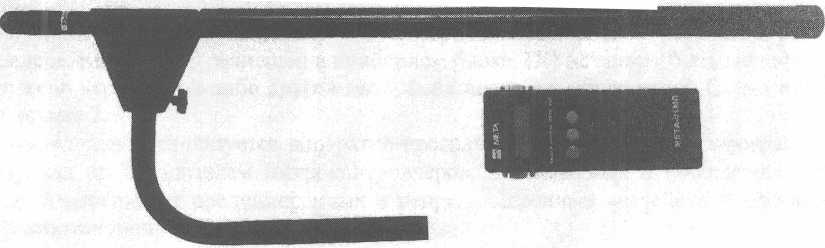

Рисунок 1а - Внешний вид измерителей дымности отработавших газов МЕТА-01 МП, модификации МЕТА-01МП 0.1 и МЕТА-01 МП 0.2

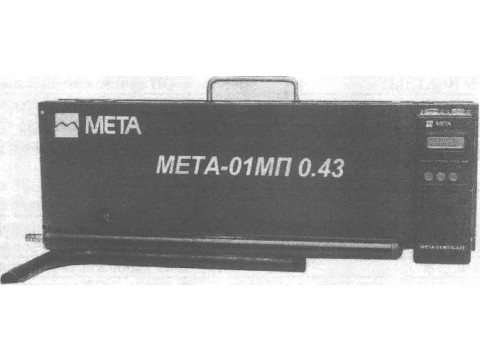

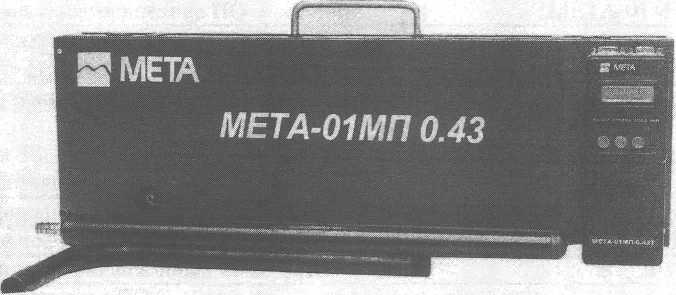

Рисунок 16 - Внешний вид измерителей дымности отработавших газов МЕТА-01МП, модификации МЕТА-01 МП 0.43
Место пломбирования
Рисунок 2 - Измерители дымности отработавших газов МЕТА-01 МП (вид сзади), обозначение мест пломбирования и маркировки.
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей является встроенным и реализовано в контроллере. Контроллер размещен в приборном блоке. ПО не может быть модифицировано или загружено через какой-либо другой интерфейс после пломбирования. Схема пломбирования - на рисунке 2.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллеров, применяемых в измерителях. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует среднему уровню согласно Р 50.2.077-2014.
Таблица 1а. Идентификационные данные программного обеспечения для измерителей дымности отработавших газов МЕТА-01 МП 0.1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МЕТА-01 МП 0.1 |
|
Номер версии (идентификационный номер) ПО |
S1 105 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
* |
Таблица 16. Идентификационные данные программного обеспечения для измерителей дымности отработавших газов МЕТА-01 МП 0.2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МЕТА-01МП 0.2 |
|
Номер версии (идентификационный номер) ПО |
S1 205 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Таблица 1в. Идентификационные данные программного обеспечения для измерителей дымности отработавших газов МЕТА-01 МП 0.43
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МЕТА-01 МП 0.1 |
|
Номер версии (идентификационный номер) ПО |
Пульт 9 021 МКД 10.02 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Технические характеристики
Таблица 2
|
Наименование характеристик |
Значения характеристик |
|
Диапазон измерения дымности: - в единицах коэффициента поглощения света К , не менее, м1 - в единицах коэффициента ослабления света N, % |
0 — со ■ 0,0-100,0 |
|
Пределы допускаемой абсолютной погрешности, м’1, не более при коэффициенте поглощения 1,6 - 1,8 м'1 |
±0,05 |
|
Номинальная цена единицы наименьшего разряда: - коэффициента поглощения, м1 - коэффициента ослабления , % |
0,01 0,1 |
|
Наименование характеристик |
Значения характеристик |
|
Фотометрическая база для модификаций прибора, м: - МЕТА-01МП 0.1 - МЕТА-01МП 0.2 - МЕТА-01МП 0.43 |
0,1 0,2 0,43 |
|
Потребляемая мощность от источника питания, Вт, не более: -МЕТА-01 МП0.1, МЕТА-01 МП0.2 - МЕТА-01МП 0.43 |
5 15 |
|
Масса основных составных частей, кг, не более: - приборный блок МЕТА-01МП 0.1, МЕТА-01 МП 0,2 - модуль контроля дымности МЕТА-01 МП 0.43 - оптический датчик МЕТА-01 МП 0.1 - оптический датчик МЕТА-01 МП 0.2 - пробозаборное устройство МЕТА-01МП 0.43 - пульт управления МЕТА-01 МП 0,43 |
0,4 10 0,6 0,9 1,0 0,4 |
|
Габаритные размеры основных составных частей, мм, не более: - приборный блок МЕТА-01 МП 0.1, МЕТА-01 МП 0.2 - модуль контроля дымности МЕТА-01 МП 0.43 - оптический датчик МЕТА-01 МП 0.1 - оптический датчик МЕТА-01 МП 0.2 - пробозаборное устройство МЕТА-01 МП 0.43 - пульт управления МЕТА-01 МП 0.43 |
220x75x40 670x350x210 35x510 35x520 2385x445x45 220x75x40 |
|
Средняя наработка на отказ, ч, не более |
5000 |
|
Средний срок службы, лет, не менее |
8 |
|
Среднее время восстановления работоспособного состояния, ч, не менее |
3 |
|
Условия эксплуатации: Диапазон рабочих температур, °C: -для приборного блока -для оптического датчика Относительная влажность воздуха, %, не более |
минус 20 - 50 минус 35-60 80 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель измерителя.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Кол. в модификации, шт. |
Примечание | ||
|
МЕТА-01 МП 0.1 |
МЕТА-01МП 0.2 |
МЕТА-01МП 0.43 | |||
|
Приборный блок |
М 006.200.00-03 |
1 |
- |
- | |
|
М 006.200.00-06 |
«• |
1 |
- | ||
|
Модуль контроля дымности |
М 045.100.00 |
- |
- |
1 | |
|
Оптический датчик |
М 106.000.00 |
1 |
- |
- | |
|
М 106.000.00-02 |
- |
1 |
- | ||
|
Кабель связи |
М 045.600.00 |
- |
- |
1 | |
|
Рассекатель |
М 004.06.01.00.00 |
1 |
- |
- |
Пробозаборник |
|
М 006.108.00 |
- |
1 |
— | ||
|
Трубка |
М 004.07.00.00.01 |
1 |
1 | ||
|
Пробозаборное устройство |
М 045.400.00 |
"• |
- |
1 | |
|
Контрольный светофильтр |
М 006.02.05.00.00 |
1 |
1 |
1 | |
|
Зарядное устройство |
М 122.000.00-04 |
- |
- |
1 | |
|
М 122.000.00 |
1 |
1 |
- | ||
|
Пульт управления |
М 045.300.00 |
- |
- |
1 | |
|
Футляр |
М 004.005.01.00.00 |
1 |
1 | ||
|
Ящик укладочный |
М 045.900.00 |
- |
- |
1 | |
|
Паспорт |
М 045.000.00 ПС |
; - |
- |
1 | |
|
М 006.000.00-03 ПС |
1 |
1 | |||
|
Руководство по эксплуатации |
М 045.000.00 РЭ |
1 |
1 |
- | |
|
М 006.000.00-03 РЭ |
- |
- |
1 | ||
|
Методика поверки |
М 006.000.00 МП |
1 |
1 |
1 | |
Поверка
осуществляется по документу М 006.000.00 МП «Измерители дымности отработавших газов «МЕТА-01 МП». Методика поверки», являющимся приложением Г к Руководству по эксплуатации и утвержденному ФГУП «ВНИИОФИ» 09 августа 2010г.
Основные средства поверки:
Комплект светофильтров М90 (ГОСРЕЕСТР № 42599-09)
Основные метрологические характеристики:
Номинальное значение светового коэффициента пропускания светофильтра №1 от 79,8 до 82,0 %. Номинальное значение светового коэффициента пропускания светофильтра №2 от 63,7 до 67,1 %. Номинальное значение светового коэффициента пропускания светофильтра №3 от 37,9 до 42,3 %. Пределы допускаемой абсолютной погрешности светофильтров ±0,3%
Сведения о методах измерений
«Измерители дымности отработавших газов МЕТА-01 МП 0.43. Руководство по эксплуатации М 045.000.00 РЭ» и «Измерители дымности отработавших газов МЕТА-01 МП 0.1 и МЕТА-01МП 02. Руководство по эксплуатации М 006,000.00-03 РЭ» разделы 2.2. и 2.3.
Нормативные документы
1 ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния»
2 ГОСТ Р 41.24-2003 Единообразные предписания, касающиеся: 1. Сертификации двигателей с воспламенением от сжатия в отношении дымности; И. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей.
3 ГОСТ Р 50953-2008 «Выбросы вредных веществ и дымность отработавших газов магистральных и маневровых тепловозов. Нормы и методы определения»
4 ГОСТ 17.2.2.02-98 «Охрана природы. Атмосфера. Нормы и методы определения дымности отработавших газов дизелей, тракторов и самоходных сельскохозяйственных машин»
5 ТУ 42 1532-006-21298618-2005 «Технические условия. Измерители дымности отработавших газов МЕТА-01МП»
Рекомендации к применению
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении мероприятий государственного контроля (надзора).
