ЯМР-анализаторы ХРОМАТЭК-ПРОТОН 20М
| Номер в ГРСИ РФ: | РБ 03 11 2938 15 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Производитель / заявитель: | ЗАО СКБ "Хроматэк", г. Йошкар-Ола |
ЯМР-анализаторы ХРОМАТЭК-ПРОТОН 20М предназначены для определения содержания компонентов в различных объектах (жира и влаги в пищевых продуктах, масличности и влажности семян и т.п.) и определения свойств материалов и веществ (степени вулканизации полимеров, кристалличности и т.п.) по амплитудно-релаксационным характеристикам протонов ЯМР-активных ядер водорода.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2938 15 |
| Наименование | ЯМР-анализаторы ХРОМАТЭК-ПРОТОН 20М |
| Год регистрации | 2015 |
| Номер сертификата | 9658 |
| Дата регистрации | 2015-02-26 |
| Срок действия | 2019-03-14 |
| Получатель сертификата | ЗАО "СКБ "ХРОМАТЭК", г. Йошкар-Ола, Россия (RU) |
Производитель / Заявитель
ЗАО "СКБ "ХРОМАТЭК"
Адрес: 424000, г. Йошкар-Ола, ул. Строителей, 94
Контакты: Тел/факс: (8362) 128915; 630501 // chromatec@mari-el.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по 214.2.840.059Д (2008 г.). |
| Признание поверки | Первичная при выпуске из производства: Марийский ЦСМ (номер реестра - №089, шифр поверительного клейма - АИ)(НТК №08-09). |
Поверители
Скачать
|
Описание типа РБ 03 11 2938 15 [2009-10-08]
rb-03-11-2938-15_2009-10-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 2938 15 [2015-05-08]
rb-03-11-2938-15_2015-05-08.pdf
|
Скачать |
Описание типа
Назначение
ЯМР-анализаторы ХРОМАТЭК-ПРОТОН 20М предназначены для определения содержания компонентов в различных объектах (жира и влаги в пищевых продуктах, масличности и влажности семян и т.п.) и определения свойств материалов и веществ (степени вулканизации полимеров, кристалличности и т.п.) по амплитудно-релаксационным характеристикам протонов ЯМР-активных ядер водорода.
Описание
ЯМР-анализаторы ХРОМАТЭК-ПРОТОН 20М представляют собой настольные стационарные автоматизированные лабораторные приборы.
Принцип действия ЯМР-анализаторов основан на измерении амплитуднорелаксационных характеристик протоносодержащих веществ. ЯМР-анализаторы построены по схеме с постоянным магнитом и высокочастотным импульсным возбуждением. Конструктивно приборы выполнены в виде настольных приборов, состоящих из двух блоков: блок магнита и блока управления и обработки информации.
Генератор импульсов обеспечивает подачу высокочастотных импульсов с фазами 0°, 90°, 180°, 270°, что существенно расширяет возможности анализатора. В приборе применен квадратурный детектор. ЯМР-анализаторы анализаторы выпускаются в двух исполнениях: с датчиком под пробирку диаметром 10 мм и 34 мм.
ЯМР-анализаторы полностью управляется персональным компьютером с операционной системой Windows и пользовательским программным обеспечением, поставляемым изготовителем. Программным образом осуществляется настройка прибора, оптимизация его параметров, управление его работой, обработка выходной информации, в том числе построение градуировочных графиков по образцовым веществам, печать результатов и запоминание результатов анализа. Программный комплекс обеспечивает обмен (пересылку) измерительной информации в другие программы для подготовки документов с результатами измерений.
Места для пломбировки

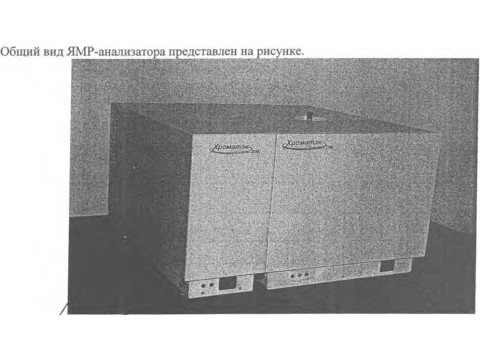

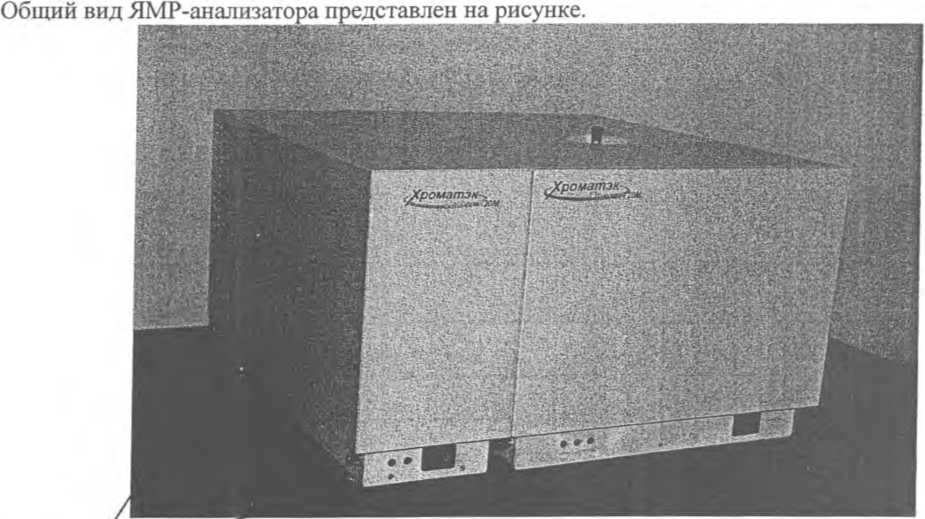

Рисунок - Общий вид ЯМР-анализатора
Программное обеспечение
Программное обеспечение (ПО) защищено от непреднамеренных и преднамеренных изменений. Уровень защиты - С, согласно МИ 3286-2010.
Наименование, цифровой идентификатор и алгоритм вычисления цифрового идентификатора метрологически значимой части ПО представлены в таблице 1.
Таблица 1 Наименование, номер версии, цифровой идентификатор и алгоритм вычисления цифрового идентификатора метрологически значимых частей ПО
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Другие идентификационные данные |
Алгоритм вычисления цифрового идентифика тора |
|
1 |
2 |
3 |
4 |
5 |
|
Resonance2.exe |
- |
Ь35с2188еЗаЬ4с11 5b0d4bb47272b036 |
- |
MD5 |
Технические характеристики
Таблица.2. Метрологические и технические характеристики ЯМР-анализатора.
|
Наименование характеристики |
Исполнения 01 и 02 |
Исполнения 03 и 04 |
|
Индукция магнитного поля, Тл |
0,47- 0,58 |
0,23 - 0,35 |
|
ЯМР-частота, МГц |
20-25 |
10-15 |
|
Диаметр гнезда под пробирку, мм |
6-11 |
22-41 |
|
Относительная однородность магнитного поля | ||
|
(время полуспада намагниченности), не менее, мкс |
1000 |
500 |
|
Максимальный объем образца, см3 |
1,5 |
30 |
|
Время парализации, мкс |
10 |
20 |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении массовой доли твердых триглицеридов в жирах1 (в диапазоне от 0,5 до 80 %), % |
±2,0 |
- |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении масличности (в диапазоне от 34 до 57 %) и влажности ( в диапазоне от 4 до 21 %) семян подсолнечника2. |
- |
±2,0 |
|
СКО случайной составляющей погрешности анализатора, не более, % |
0,6 |
0,6 |
|
3. Напряжение питания переменного тока, В |
(2201“ ) В |
(2201“) В |
|
4. Потребляемая мощность, В-А |
400 |
400 |
|
5. Габаритные размеры, мм блок магнита: -длина -ширина -высота |
540 350 320 |
540 350 320 |
Продолжение таблицы 2.
|
блок управления: | ||
|
-длина |
540 |
540 |
|
-ширина |
150 |
150 |
|
-высота |
320 |
320 |
|
6. Масса, кг: | ||
|
блок магнита |
65 |
80 |
|
блок управления |
10 |
10 |
|
7. Условия эксплуатации | ||
|
- диапазон температур окружающего воздуха, С |
10-35 |
10-35 |
|
-диапазон относительной влажности окружающего воздуха (при 25 °C), % |
20-90 |
20-90 |
|
-диапазон атмосферного давления, кПа |
84-106 |
84-106 |
1 С использованием стандартных образцов массовой доли триглицеридов в жирах ГСО 8936-2008 (комплект из 4-х образцов);
2 С использованием стандартных образцов масличности и влажности семян подсолнечника ГСО 3107-84 (комплект из 6-и образцов).
Знак утверждения типа
наносится на верхнюю часть титульного листа инструкции по эксплуатации и на корпус прибора типографским способом.
Комплектность
В комплект поставки ЯМР-анализатора входят изделия, указанные в таблице 3.
Таблица 3 Комплект поставки средства измерений
|
Наименование изделия |
Кол-во шт. |
Примечание |
|
Блок управления |
214.3.030.007 |
1 |
|
Магнитный блок |
214.3.030.008 |
1 |
|
Комплект кабелей |
214.4.075.010 |
1 |
|
Комплект ЗИП |
214.4.060.016 |
1 |
|
Комплект инструментов |
214.8.892.001 |
1 |
|
Комплект стандартных образцов для поверки прибора |
214.5.170.001 |
1 |
|
Ведомость эксплуатационных документов |
214.2.840.059 ВЭ |
1 |
|
Программное обеспечение |
214.00071 |
1 |
|
Методика поверки |
214.2.840.059 Д |
1 |
Поверка
осуществляется по документу 214.2.840.059Д "ЯМР-анализаторы ХРОМАТЭК-ПРОТОН 20М.
Методика поверки", утвержденному ГЦИ СИ “ВНИИМ им. Д.И.Менделеева" 25.08.2008 г.
Основные средства поверки:
- комплект государственных стандартных образцов масличности и влажности семян подсолнечника ГСО 3107-84;
- комплект государственных стандартных образцов массовой доли твердых
триглицеридов в жирах ГСО 8936-2008.
Сведения о методах измерений
Методы измерений описаны в методиках измерений 2002-01ЛМ (свидетельство об аттестации 448/60150-01), ГОСТ Р 53158-2008 и ГОСТ 8.597-2010.
Нормативные документы
Технические условия ТУ 4215-005-12908609-08.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
