Преобразователи термоэлектрические серий С, ТС
| Номер в ГРСИ РФ: | РБ 03 10 7000 19 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "VULCANIC S.A.S.", Франция |
|
Описание типа РБ 03 10 7000 19 [2019-06-11]
rb-03-10-7000-19_2019-06-11.pdf
|
Скачать |
Преобразователи термоэлектрические серий С, ТС (далее - преобразователи) предназначены для измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7000 19 |
| Наименование | Преобразователи термоэлектрические серий С, ТС |
| Год регистрации | 2019 |
| Номер сертификата | 12511 |
| Дата регистрации | 2019-04-30 |
| Срок действия | 2024-04-30 |
| Получатель сертификата | фирма "VULCANIC S.A.S.", Франция (FR) |
Производитель / Заявитель
фирма "VULCANIC S.A.S."
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002. |
Поверители
Скачать
|
Описание типа РБ 03 10 7000 19 [2019-06-11]
rb-03-10-7000-19_2019-06-11.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические серий С, ТС (далее - преобразователи) предназначены для измерения температуры жидких и газообразных сред.
Область применения: энергетика, металлургия, машиностроение, предприятия химической, нефтяной, газовой, фармацевтической, пищевой и других отраслей промышленности.
Описание
Принцип действия преобразователей термоэлектрических серий С, ТС (далее -преобразователи) основан на термоэлектрическом эффекте - генерировании термо-ЭДС, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Преобразователи конструктивно выполнены в виде измерительной вставки, соединенной с клеммной головкой (серия С) или на основе термопарного кабеля (серия ТС).
Измерительная вставка (термопарный кабель) состоит из одного или двух чувствительных элементов - термопар типа "К" с минеральной изоляцией (МдО) термоэлектродов, защитной арматуры с различными видами технологических соединений и монтажных элементов, клеммной головкой или без нее, с удлинительными проводами или разъемами различной конструкции.
Клеммные головки имеют модификации, отличающиеся конструкцией, материалом (алюминиевый сплав, сталь, пластик или полиамид) и степенью защиты.
Для измерения температур при высоких давлениях и скоростях жидких и газообразных сред предусмотрены защитные гильзы, конструкция и материадь-^р^ррых зависит от допускаемых параметров среды.
Внешний вид преобразователей представлен на рисунках 1-2.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении
Рисунок 1. Внешний вид преобразователей термоэлектрических серии С

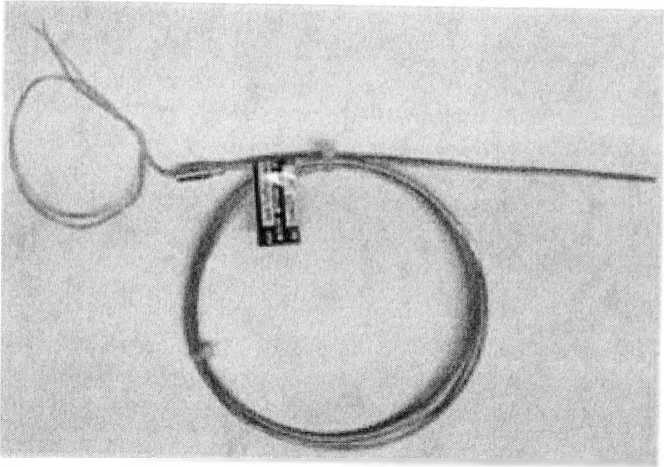

Рисунок 2. Внешний вид преобразователей термоэлектрических серии ТС
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей
приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Тип термопары по ГОСТ 6616-94 |
К |
|
Диапазоны измерения температуры, °C, для термопар типа К |
от Одо 1000 |
|
Пределы допускаемого отклонения от НСХ для термопар типа: - К, класс 1 - К, класс 2 |
±1,5 °C (в диапазоне от 0 °C до 375 °C) ±0,004 t1) (в диапазоне свыше 375 °C до 1000 °C) ±2,5 °C (в диапазоне от 0 °C до 333 °C) ±0,0075-t1) (в диапазоне свыше 333 °C до 1000 °C) |
|
Длина монтажной части, мм |
от 100 до 50000 |
|
Диаметр монтажной части, мм |
от 0,5 до 8 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP66 |
|
Маркировка взрывозащиты |
ОЕх ia ПС Тб Gb X |
|
Условия эксплуатации преобразователей: - температура окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 60 до плюс 85 до 98 |
|
Примечание -1) значение измеряемой температуры, °C | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки преобразователей представлен в таблице 2. Таблица 2
|
Наименование |
Количество |
|
Преобразователь термоэлектрический серий С, ТС |
1 шт. |
|
Паспорт |
1 шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "VULCANIC S.A.S." (Франция).
ГОСТ 6616-94 "Преобразователи термоэлектрические. Общие технические условия".
ГОСТ 8.338-2002 "Государственная система обеспечения единства измерений.
Преобразователи термоэлектрические. Методика поверки".
Заключение
Преобразователи термоэлектрические серий С, ТС соответствуют требованиям технической документации фирмы "VULCANIC S.A.S." (Франция), ГОСТ 6616-94, требованиям технического регламента Таможенного союза "О безопасности оборудования для работы во взрывоопасных средах" TP ТС012/2011 (регистрационный номер № RU C-FR.rB05.B.00975, выданный НАНИО "Центр по сертификации взрывозащищенного и рудничного электрооборудования").
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
