Калибраторы температуры КТ-5
| Номер в ГРСИ РФ: | РБ 03 10 6538 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "ИзТех", г. Москва |
|
Описание типа РБ 03 10 6538 18 [2018-07-23]
rb-03-10-6538-18_2018-07-23.pdf
|
Скачать |
Калибраторы температуры КТ-5 предназначены для воспроизведения температуры и измерений сигналов от преобразователей термоэлектрических, термопреобразователей сопротивления, напряжения постоянного тока, силы постоянного тока и электрического сопротивления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6538 18 |
| Наименование | Калибраторы температуры КТ-5 |
| Год регистрации | 2018 |
| Номер сертификата | 11665 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2021-12-05 |
| Получатель сертификата | ООО "ИзТех", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ИзТех"
Адрес: К-460, а/я 56, 124460, г. Москва
Контакты: (495)665-51-43
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РТ-МП-2863-442-2015 (2016 г). |
Поверители
Скачать
|
Описание типа РБ 03 10 6538 18 [2018-07-23]
rb-03-10-6538-18_2018-07-23.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы температуры КТ-5 предназначены для воспроизведения температуры и измерений сигналов от преобразователей термоэлектрических, термопреобразователей сопротивления, напряжения постоянного тока, силы постоянного тока и электрического сопротивления.
Описание
Принцип действия калибраторов температуры КТ-5 в режиме воспроизведения температуры основан на способности нагрева или охлаждения рабочего пространства, в которое в зависимости от модификации встраиваются металлический блок сравнения с отверстиями разных диаметров или переливная ванна.
Для поддержания заданной температуры применяется микропроцессорный регулятор со встроенным в калибратор датчиком температуры.
Принцип действия калибратора температуры КТ-5 в режиме измерений аналого-цифровом преобразовании входного сигнала с последующей его и отображением полученной информации на дисплее калибратора в единицах физической величины.
основан на обработкой измеряемой
Калибраторы температуры КТ-5 выпускаются следующих модификаций:
- сухоблочные: КТ-5.1, КТ-5.1М, КТ-5.2, КТ-5.2М, КТ-5.3, КТ-5.3М;
- жидкостные: КТ-5.5, КТ-5.5М.
Калибраторы КТ-5 выполнены в настольном варианте и состоят из корпуса, блока нагревательных элементов, металлического блока сравнения или переливной ванны, микропроцессорного регулятора и прецизионного измерителя. Для воспроизведения низкой температуры в калибраторы (КТ-5.1, КТ-5.1М, КТ-5.5, КТ-5.5М) используются элементы Пельтье.
Все модификации имеют разные диапазоны воспроизведения температуры.
Калибраторы температуры КТ-5 модификаций КТ-5.1М, КТ-5.2М, КТ-5.3М, КТ-5.5М
место нанесения заводской пломбы
выпускаются с сенсорным экраном.
место нанесения зндка утверждения типа

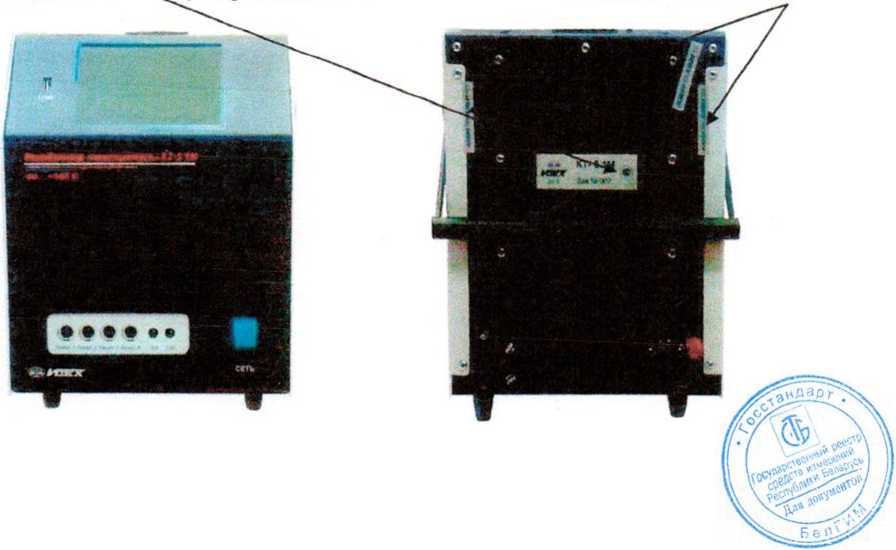

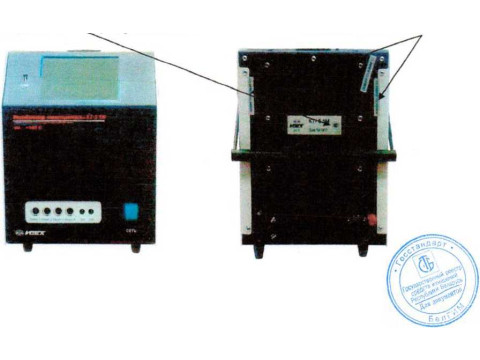

РИСУНОК 1 - Внешний вид калибраторов температуры КТ-5 (модификации КТ-5.1М, КТ-5.2М. КТ-5.3М)

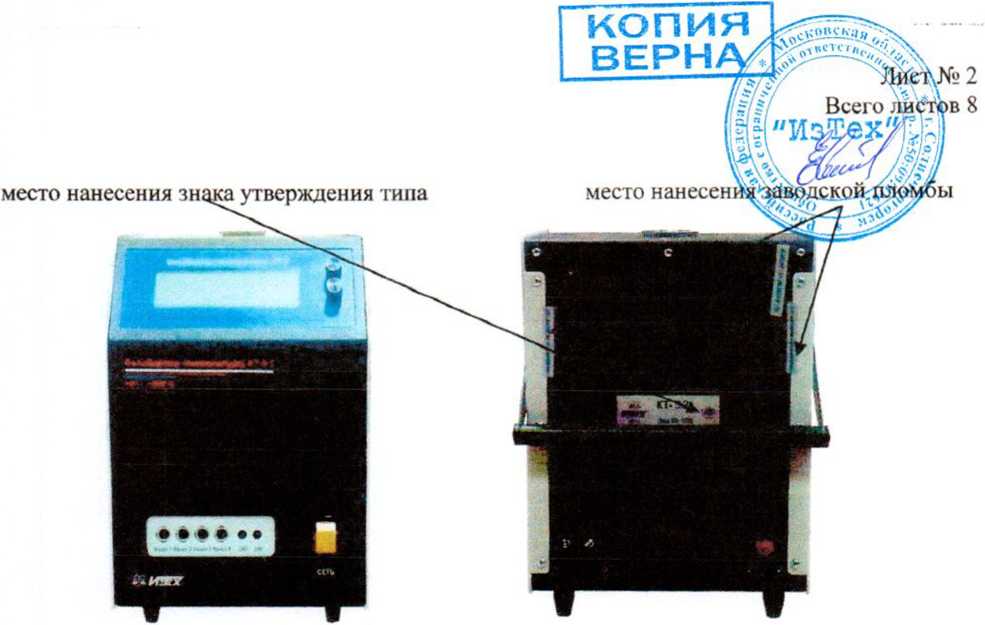

Рисунок 2 - Внешний вид калибратора температуры КТ-5 (модификации КТ-5.1, КТ-5.2, КТ-5.3)

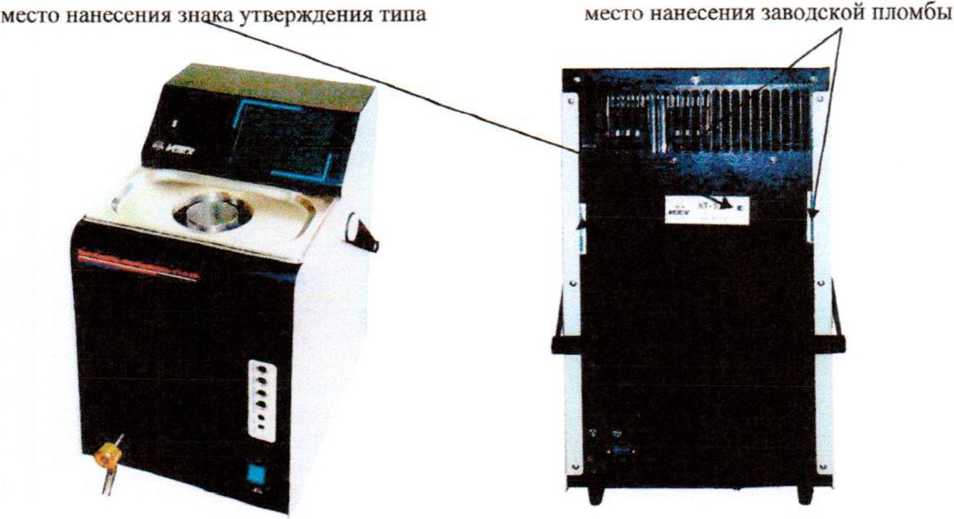

Рисунок 3 - Внешний вид калибратора температуры КТ-5 (модификация КТ-5.5М)

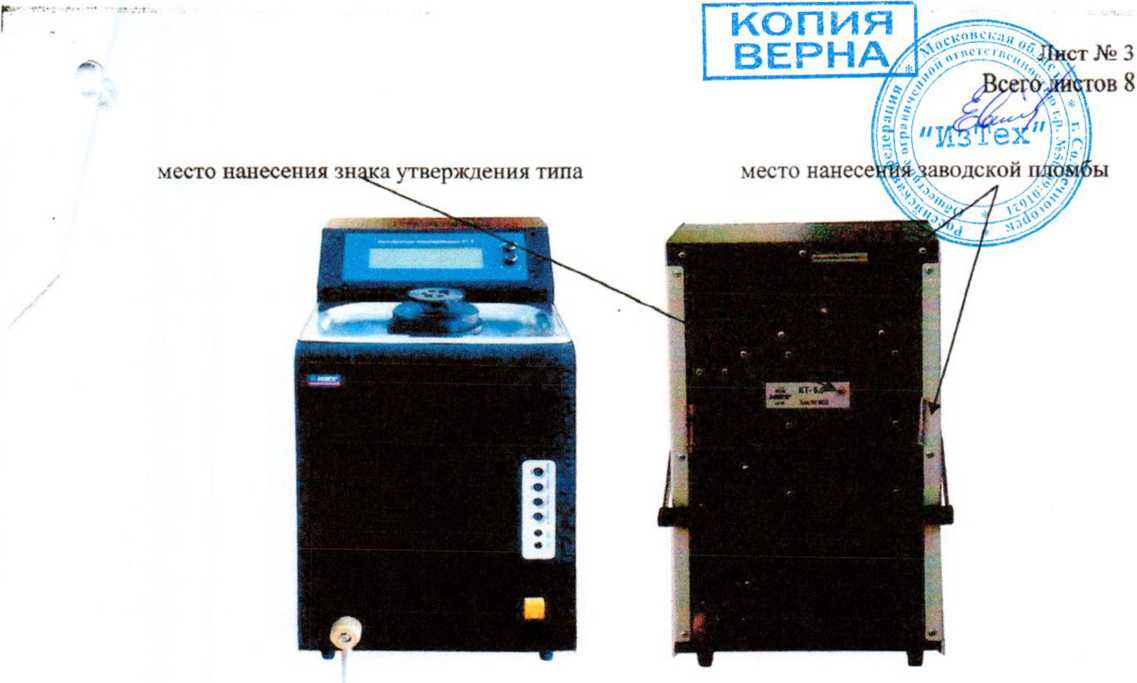

Рисунок 4 - Внешний вид калибратора температуры КТ-5 (модификация КТ-5.5)
Калибраторы температуры КТ-5 могут применяться в качестве рабочего эталона температуры 2 разряда в области отрицательной температуры и 3 разряда в области положительной температуры по ГОСТ 8.558-2009.
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) калибраторов температуры КТ-5 приведены в таблице 1.
Таблица 1 - Идентификационные данные про1раммного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КТ-5 |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.00 |
|
Цифровой идентификатор ПО |
- |
Конструкция калибратора температуры КТ-5 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -средний по Р 50.2.077-2014.
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для отображения результатов измерений.
Технические характеристики
Метрологические и технические характеристики калибраторов температуры КТ-5 модификаций КТ-5.1, КТ-5.1М, КТ-5.2, КТ-5.2М, КТ-5.3, КТ-5.3М приведены в таблицах 2, 3.
Гкопи I BEPTf
£Д уДЛЛист № 4 “ИзТ °х®^РО'ЛИСТОВ $
. аб.тица 2
|
Наименование характеристики |
Значение | ||
|
КТ-5.1/КТ-5.1М |
КТ-5.2/КТ-5.2М^ |
^Зй$<3/КТ-5.3М | |
|
Диапазон воспроизведения температуры, °C |
от -50* до +160 |
от 40 до 500 |
от 50 до 850 |
|
Доверительная погрешность воспроизведения температуры при доверительной вероятности 95 %, °C |
±0,04 |
±(0,03+1 -1 О'4 t) |
±(0,05+5-1 О’4-t) |
|
Нестабильность поддержания температуры. °C |
±0,005 |
±(0,005+3-10’5-t) |
±0,05 |
|
Разность воспроизводимой температуры в каналах одного диаметра, °C |
±0,01 |
±(0,01+3-10’5-t) |
±0,01+3-10’5-t) |
|
Неоднородность температурного поля рабочей зоны на расстоянии 60 мм от дна канала блока сравнения, °C |
±(0,03+3-Ю"4 ! 11) |
±(0,03+3-10'4-t) |
±(0,03+5 104-t) |
|
Глубина каналов в блоке сравнения, мм |
160±5 |
160±5 |
160±5 |
|
Дискретность задания температуры, °C |
0,01 |
0,01 |
0,01 |
|
Разрешающая способность дисплея, °C |
0,001 |
0,001 |
0,01 |
Примечания:
1) - при температуре окружающего воздуха не более 20 °C;
2) t - температура в калибраторе.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
КТ-5.1/КТ-5.1М |
КТ-5.2/КТ-5.2М |
КТ-5.3/КТ-5.3М | |
|
Габаритные размеры (Г х Ш х В), мм, не более |
270x260x320 | ||
|
Масса, кг, не более |
12 |
10 |
10 |
|
Максимальная потребляемая мощность, Вт, не более |
360 |
360 |
720 |
|
Температура хранения и транспортирования,°C |
от -25 до +55 | ||
|
Рабочая температура эксплуатации, °C |
20 ±5 | ||
|
Напряжение питания, В |
220 ±22 | ||
|
Частота питающей сети, Гц |
50 ±1 | ||
Диаметры и количество каналов в стандартном блоке сравнения поверяемых (калибруемых) термонреобразователей приведены в таблице 4.
4 - Технические x
|
КТ-5.1 KT-5.1M |
КТ-5.2/КТ-5.2М |
0/5.3М | |||
|
Диаметр ка- |
Количество |
Диаметр ка- |
Количество |
z Количество | |
|
налов, мм |
каналов |
налов, мм |
каналов |
налов, мм |
каналов |
|
4,5+0,1 |
1 | ||||
|
4.5+0,1 |
1 |
4,5+0.1 |
1 |
5,5+0,1 6,5+0,1 |
1 |
|
5,5+0,1 |
1 |
5.5+0.1 |
1 |
1 | |
|
6,5+0,1 |
2 |
6,5+0.1 |
2 |
7,5+0,1 |
1 |
|
8,5+0,1 |
1 |
8.5+0.1 |
1 |
8,5+0,1 10,5+0,1 |
1 |
|
10,5+0,1 |
1 |
10.5+0,1 |
1 |
1 | |
Количество каналов и их диаметры могут изменяться по заявке потребителя.
Метрологические и технические характеристики калибраторов температуры КТ-5 модификаций КТ-5.5, КТ-5.5М приведены в таблицах 5, 6.
Таблица 5 -
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения температуры, °C |
от -20 до +150 |
|
Доверительная погрешность воспроизведения температуры при доверительной вероятности 95 %, °C |
±0,04 |
|
Рабочее пространство: диаметр, мм глубина, мм |
50 от 10 до 300 |
|
Объем теплоносителя при 20 °C, л, не более |
1,7 |
|
Теплоноситель - этиловый спирт1 (диапазон рабочих температур от -20 до +5 °C) | |
|
Нестабильноеть поддержания температуры, °C |
±0,01 |
|
Неравномерность температурного поля в рабочем пространстве, °C: на глубине от 10 до 30 мм на глубине свыше 30 до 300 мм |
±0,01 ±0,01 |
|
Теплоноситель - дистиллированная вода (диапазон рабочих температур от 5 до 90 °C) | |
|
Нестабильность поддержания температуры, °C |
±0,01 |
|
Неравномерность температурного поля в рабочем пространстве, °C: на глубине от 10 до 30 мм на глубине свыше 30 до 300 мм |
±(0,01+0,00012+) ±0,005 |
|
Теплоноситель - кремнийорганическая жидкость* (диапазон рабочих температур от 0 до +150 °C) | |
|
Нестабильность поддержания температуры, °C |
±0,01 |
|
Неравномерность температурного поля в рабочем пространстве, °C: на глубине от 10 до 30 мм на глубине свыше 30 до 300 мм |
±(0,01+0.00007+) ±0,01 |
|
Разность температуры в каналах выравнивающего блока, °C |
±0,001 |
|
Дискретность задания температуры поддержания, °C |
0,01 |
|
Разрешающая способность дисплея, °C |
0,001 |
|
Время выхода на рабочий режим, мин, не более |
120 |
Примечания:
1) 1 - спирт ЭТИЛОВЫЙ ректификованный ИЗ пищевого сырья но ГОСТ Р 51652-2 2)2 - кремнийорганическая жидкость ПМС-10 с температурой вспышки не них
3) t - температура в калибраторе.II
ВЕРН
|
Наименование характеристики | |
|
Габаритные размеры (Г х Ш х В), мм, нс более |
'Ш^е^ко |
|
Масса, кг, не более |
16 |
|
Максимальная потребляемая мощность, Вт, не более |
400 |
|
Температура хранения и транспортирования, °C |
от -25 до +55 |
|
Рабочая темперагура эксплуагации, °C |
20 ±5 |
|
Напряжение питания, В |
220 ±22 |
|
Частота питающей сети. I ц |
50 ±1 |
Метрологические характеристики калибратора температуры КТ-5 в режиме измерений приведены в таблице 7.
Таблица 7 -
|догические
пики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений |
4 |
|
Режимы измерений |
Ом, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ТСПУ (ТСМУ) |
|
Номинальные статические характеристики термопреобразователей сопротивления (НСХ ТС) |
ЮМ, 50М, 100М, 10П, 50П, 100П, 500П, 1000П, Pt 10, Pt50, Pt 100, Pt500, Pt 1000 |
|
Ток питания ТС |
0,2 мА |
|
Диапазоны измерений температуры в зависимости от Ro подключенного ТС: 10 Ом 50 Ом 100 Ом 500 Ом 1000 Ом |
от минус 200 до плюс 850 °C от минус 200 до плюс 850 °C от минус 200 до плюс 850 °C от минус 200 до плюс 500 °C от минус 200 до плюс 125 °C |
|
11ределы допускаемой основной абсолютной погрешности измерений температуры в зависимости от Ro подключенного ТС: 10 Ом 50 Ом 100 Ом 500 Ом 1000 Ом |
±(0,030 + 2 10'51) °C ±(0,010 + 210’5t) °C ±(0.008 + 2-10'5-t) °C ±(0,006 + 2 10‘5-t) °C ±(0,005 + 210’5-t) °C |
|
Индивидуальные статические характеристики термо-преобразователей сопротивления (ИСХ ТС) |
4хМТШ-90 |
|
Номинальные статические характеристики термопар (НСХ ТП) по ГОСТ 8.585-2001 |
Е, J, М, Т, К, N, L, R, S, В, А-1, А-2, А-3 |
|
Диапазоны измерений температуры в зависимости от типа ТП |
Соответствуют ГОСТ Р 8.585-2001 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры в зависимости от типа ТП: Е, J, Т, К, N, L, М R, S, В, А-1,А-2, А-3 |
±0,1 °C ±0,2 °C |
|
Диапазон измерений электрического сопротивления |
от 0,01 до 1500 Ом |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления |
±(0,001 +2-1 OsR>0Sr^ |
|
Диапазон измерений напряжения постоянною тока |
±300 ч&/ flf, \Д |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока |
и 1 er-‘,aearjwvipeec’p] И ±(0,001+11 oil ид мВ ---------------X /— |
± л Г 'Cj
копия
I BEPHJg
, Лист № 5
;Йго листов 8
■2 l^C;
I II
\ peco(221-—--■'TTZn J //
|
КОПИ! ВЕРН/ |
// X Лист № 7 В^его листов 8 | ||
|
II S| 2. 1II да’ Г О 1 | |||
|
Наи?е=сзание характеристики |
Значение | ||
|
Диапазон измерений силы постоянного тока |
W. ±30 мА 7 | ||
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока |
11) мА | ||
|
Тсрмопрсобразователи сопротивления с унифицированными выходными сигналами ТСПУ (ТСМУ) |
0-5 мА, 4-20 мА, 0-20 мА | ||
|
Примечание - R - измеряемое сопротивление, U - измеряемое напряжение. 1 - измеряемая сила тока, t - измеряемая температура | |||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на калибратор температуры КТ-5 с помощью наклейки.
Комплектность
Комплект поставки калибраторов температуры КТ-5 приведен в таблице 8.
"абдица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Калибратор температуры КТ-5 |
ЕМТК 173.0001.00 |
1 шт. |
|
Крышка для КТ-5.5 и КТ-5.5М |
ЕМТК 173.0002.00 |
1 шт. |
|
Шнур для подключения ТС МИТШ-1.2 |
1 шт. | |
|
Шнур для подключения ТП МИТШ-2.2.1 |
1 шт. | |
|
Шнур для измерения силы тока МИТШ-5.1 |
1 шт. | |
|
Кабель связи с компьютером |
1 шт. | |
|
Кабель сетевой |
1 шт. | |
|
Руководство по эксплуатации |
ЕМТК 173.0000.00 РЭ |
1 экз. |
|
Методика поверки |
РТ-МП-2863-442-2015 |
1 экз. |
|
Выравнивающий блок для К Г-5.5 и КТ-5.5М |
ЕМТК 173.0003.00 |
по заказу |
Поверка
осуществляется по документу PT-MI1-2863-442-2015 «Калибраторы температуры КТ-5.
Методика поверки», утвержденному ФБУ «Ростест-Москва» 31 мая 2016 г.
Основные средства поверки: - термометр сопротивления платиновый эталонный ПТС-ЮМ, 1 разряд по ГОСТ 8.558-2009, регистрационный номер в Федеральном информационном фонде 11804-99;
- термометр сопротивления платиновый эталонный высокотемпературный ВТС, 2 разряд по ГОСТ 8.558-2009, регистрационный номер в Федеральном информационном фонде 10008-99;
- измеритель температуры многоканальный прецизионный МИТ 8.15, регистрационный номер в Федеральном информационном фонде 19736-11;
- компаратор-калибратор универсальный КМ300КТ, регистрационный номер в Федеральном информационном фонде 54727-13;
- меры электрического сопротивления номинальных значений 1, 10, 100, 1000 Ом 2 разряда в соответствии с приложением к приказу Федерального агентства по техническому ршулированию и метрологии от 15.02.2016 г. № 146;
- термопрсобразователь сопротивления ТС-1388, регистрационный номер в Федеральном информационном фонде 58808-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений О . ф ;
приведены в эксплуатационном документе. \\ Lrf?
\ Лист № 8
?его листов 8
Нормативные документы
4У?,7
: калибраторам
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема ттяя—средств измерений температуры».
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
ТУ 4381-173-56835627-15 «Калибраторы температуры КТ-5».
