Измерители температуры двухканальные прецизионные МИТ 2
| Номер в ГРСИ РФ: | РБ 03 10 6536 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "ИзТех", г. Москва |
|
Описание типа РБ 03 10 6536 18 [2018-07-23]
rb-03-10-6536-18_2018-07-23.pdf
|
Скачать |
Измерители температуры двухканальные прецизионные МИТ 2 (далее по тексту -приборы) предназначены для измерения сигналов от первичных преобразователей температуры и преобразования их по стандартным или индивидуальным статическим характеристикам в значение температуры (°C). В качестве первичных преобразователей температуры применяются термопреобразователи сопротивления (ТС) с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009 (ГОСТ Р 8.625-2006) и термопары (ТП) с НСХ по ГОСТ Р 8.585-2001. Прецизионные измерения температуры осуществляются при использовании эталонных первичных преобразователей температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6536 18 |
| Наименование | Измерители температуры двухканальные прецизионные МИТ 2 |
| Год регистрации | 2018 |
| Номер сертификата | 11663 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2021-02-15 |
| Получатель сертификата | ООО "ИзТех", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ИзТех"
Адрес: К-460, а/я 56, 124460, г. Москва
Контакты: (495)665-51-43
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по разделу 6 РЭ 4211-105-56835627-10 (2010 г.) |
Поверители
Скачать
|
Описание типа РБ 03 10 6536 18 [2018-07-23]
rb-03-10-6536-18_2018-07-23.pdf
|
Скачать |
Описание типа
Назначение
Измерители температуры двухканальные прецизионные МИТ 2 (далее по тексту -приборы) предназначены для измерения сигналов от первичных преобразователей температуры и преобразования их по стандартным или индивидуальным статическим характеристикам в значение температуры (°C). В качестве первичных преобразователей температуры применяются термопреобразователи сопротивления (ТС) с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009 (ГОСТ Р 8.625-2006) и термопары (ТП) с НСХ по ГОСТ Р 8.585-2001. Прецизионные измерения температуры осуществляются при использовании эталонных первичных преобразователей температуры.
Описание
Приборы имеют два независимых измерительных канала, которые могут одновременно измерять сигналы от разных типов датчиков температуры, а также напряжение постоянного тока и электрическое сопротивление постоянному току. Каждый канал может быть включен или выключен независимо от другого.
Принцип действия.
Структурная схема прибора приведена на рис.1.
К - коммутатор
АЦП - аналоге - цифровой
преобразователь
МП - микропроцессор
И - индикатор
Первичные преобразователи
температуры подключаются к входам коммутатора. При включении прибора выполняется автоматическая самокалибровка, после чего сигнал с каждого включенного канала последовательно попадает на вход АЦП. После преобразования входного сигнала полученную информацию обрабатывает микропроцессор. В соответствии со статической характеристикой вычисляется температура. Результаты измерений отображаются на индикаторе и передаются на последовательный порт.
Приборы выпускаются в двух модификациях МИТ 2.05 и МИТ 2.05М, отличающиеся друг от друга конструктивным исполнением.

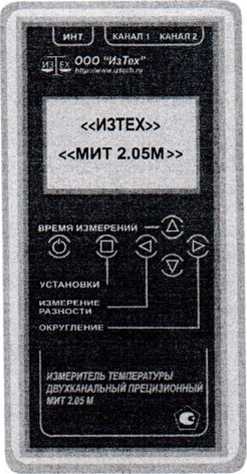

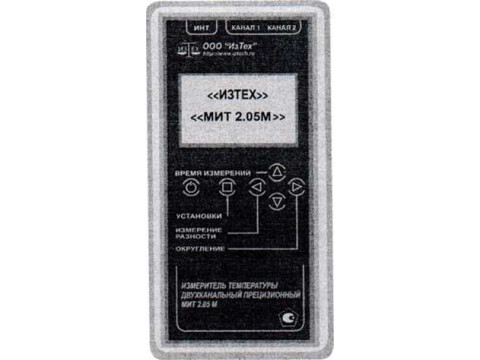

Внешний вид лицевой панели, расположение и назначение кнопок управления соответствуют рисунку 2. На лицевой панели прибора расположены дисплей, кнопки управления и кнопка включения питания (модификация МИТ 2.05М). В МИТ 2.05 тумблер включения питания расположен сбоку.
Кнопки управления позволяют: - включать/выключать каналы;
- устанавливать размерность измеряемой величины (Ом, мВ, °C);
- изменять разрешение при индикации результата измерения (0,1 °C; 0,01 °C;
при использовании в качестве первичного преобразователя ТП разрешение
зультата измерения температуры 0,1 °C или 0,01 °C.
КОПИЯ ) Лист № 2
ВЕРН >®сег) листов 5
- вводить и выбирать статические характеристики преобразования;
- вводить внутренние опорные значения электрического сопротивления стоянного тока.
- изменять время измерений (0,3 с; 2,5 с; 2,5 с с цифровой фильтрацией);
ДВРЕМЯ ИЗМЕРЕНИИ
Ц УС1АНОВКИ
ОКРУГЛЕНИЕ
I КАНАЛ 1 КАНАЛ 2
ИЗМЕРЕНИЕ РАЗНОСТИ
«ИЗТЕХ» «МИТ 2.05»
ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ ДВУХКАНАЛЬНЫИ ПРЕЦИЗИОННЫЙ МИТ 2.05
Рис. 2
Разъем «инт.» предназначен для подключения прибора к компьютеру через модуль связи и считывания результатов измерений при помощи программы «Hyper Terminal», входящей в операционную систему MS «Windows».
Разъемы «канал I», «канал 2» предназначены для подключения ТС и ТП.
Технические характеристики
Метрологические и технические характеристики приборов соответствуют указанным в таблице I.
Таблица 1
|
Количество измерительных каналов |
2 |
|
Типы подключаемых термопреобразователей сопротивления (ТС) |
ЮМ, 50 М, 100 М, 10 П, 50 П, 100 П, Pt 10, Pt 50, Pt 100. |
|
Типы подключаемых термопар (ТП) |
Е, J, Т, К, N, L, R, S, В, М, А-1, А-2, А-3 |
|
Диапазоны измерений температуры в зависимости от Rq подключенного ТС: 10 Ом 50 Ом 100 Ом |
от - 200 до + 962 °C от - 200 до + 962 °C от - 200 до + 500 °C |
|
Диапазоны измерений температуры при использовании в качестве первичного преобразователя ТП |
Соответствуют ГОСТ Р 8.585-2001 |
|
Пределы допускаемой основной абсолютной погрешности при измерении температуры в зависимости от Ro подключенного ТС при измерительном токе 1 мА: 10 Ом 50 Ом 100 Ом |
± (0,005 + 10’5-t) °C ±(0,004+ 10<t) °C |
ЛиртШ’’-^
Z< ji- / \ч ' -
Всего листов 5
|
Пределы допускаемой основной абсолютной погрешности при измерении температуры в зависимости от типа ТП: Е, J, Т, К, N, L, М R, S,B, А-1,А-2, А-3 |
Щ|("ИзТек ± 0,2 j |
|
Диапазон измерений электрического сопротивления |
от 0,01 до ЗОО'ОмС— - |
|
Пределы допускаемой основной абсолютной погрешности при измерении электрического сопротивления |
± (0,0005 + 10’5 R) Ом, где R измеряемое сопротивление, Ом |
|
Диапазон измерений постоянного напряжения |
от - 300 до + 300 мВ |
|
Пределы допускаемой основной абсолютной погрешности при измерении постоянного напряжения |
±(0,001 + 10<U) мВ, где U измеряемое напряжение, мВ |
|
Дополнительная погрешность, вызванная отклонением температуры окружающего воздуха от нормальной (20 ± 5 °C) в пределах рабочих условий эксплуатации |
не более допускаемой основной абсолютной погрешности. |
|
Время измерений |
0,3 с; 2,5 с; 2,5 с с цифровой фильтрацией |
|
Калибровочные характеристики эталонных ТС |
2 индивидуальные МТШ-90 |
|
Калибровочные характеристики эталонных ТП |
2 индивидуальные ППО(8) |
|
Связь с компьютером |
Через модуль связи USB |
|
Габаритные размеры: МИТ 2.05 МИТ 2.05М |
80х120><30 мм 70x135x24 мм |
|
Масса без первичных преобразователей |
0,2 кг |
|
Электрическое питание |
3 В (2 элемента «АА») |
|
Потребляемая мощность: МИТ 2.05 МИТ 2.05М |
50 мВт 70 мВт |
|
Время установления рабочего режима |
10 с |
|
Срок службы |
12 лет |
.0
Рабочие условия эксплуатации:
|
Температура окружающего воздуха, °C |
от + 10 до + 40 |
|
Относительная влажность окружающего воздуха (при 30 °C и более низких температурах), % |
не более 75 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Напряжение питания постоянного тока, В |
от 1,5 до 4 |
Нормальные условия эксплуатации:
|
Температура окружающего воздуха, °C |
от + 15 до + 25 |
|
Относительная влажность окружающего воздуха (при 30 °C и более низких температурах), % |
не более 75 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Напряжение питания постоянного тока, В |
3 |
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует
группе исполнения В1 по ГОСТ Р 52931-2008, но при верхнем значении диапазона
с
копия ВЕРНА
емперату-
ры окружающего воздуха плюс 40 °C.
\ ag&sssu-i
;•
копия ВЕРНА
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора печати, на эксплуатационную документацию - типографским способом.
Комплектность
Комплект поставки соответствует таблице 2.
Таблица 2
|
Наименование |
кол-во, шт./экз. |
|
Прибор МИТ 2 |
1 |
|
Разъем для подключения первичных преобразователей температуры |
2 |
|
Элемент питания типа «АА» |
2 |
|
Паспорт |
1 |
|
Руководство по эксплуатации |
1 |
|
Набор первичных преобразователей температуры |
по заказу |
|
Модуль связи прибора с ПК через интерфейс USB |
по заказу |
Поверка
измерителей температуры двухканальных прецизионных МИТ 2 осуществляется по методике, приведенной в разделе 6 «Методика поверки» РЭ 4211-105-56835627-10 -«Измерители температуры двухканальные прецизионные МИТ 2», согласованной с ГЦИ СИ ФГУ «Ростест-Москва» в 2010г.
Основные средства поверки:
|
Наименование средств поверки |
Технические характеристики |
|
Меры электрического сопротивления однозначные |
Ном. значения сопротивления: 0,01; 0,1; 1; 10; 100; 300 Ом; 2 разряд |
|
Компаратор напряжений РЗООЗ |
КТ 0,0005 |
Сведения о методах измерений
Сведения о методах измерений содержатся в руководстве по эксплуатации РЭ 4211-105-56835627-10.
Нормативные документы
ТУ 4211-105-56835627-10. «Измерители температуры двухканальные прецизионные МИТ 2. Технические условия».
ГОСТ 8.558-93. «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ГОСТ 6651-2009. «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
ГОСТ 8.585-2001. «ГСИ. Термопары. Номинальные статические характеристики преобразования».
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и проду других видов, а также иных объектов установленным законодательством Российской фе, ции обязательным требованиям. [[■ [ |
| копия 1
LbephaI
Всего лйстой 5
