Измерители температуры многоканальные прецизионные МИТ 8
| Номер в ГРСИ РФ: | РБ 03 10 6537 18 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "ИзТех", г. Москва |
|
Описание типа РБ 03 10 6537 18 [2018-07-23]
rb-03-10-6537-18_2018-07-23.pdf
|
Скачать |
Измерители температуры многоканальные прецизионные МИ - приборы) предназначены для измерений сигналов электрического сопротивления (Ом) и напряжения постоянного тока (мВ), поступающих от первичных преобразователей температуры и преобразования их по стандартным или индивидуальным статическим характеристикам в значение температуры (°C). В качестве первичных преобразователей температуры применяются термопреобразователи сопротивления (ТС) с номинатьными статическими характеристиками преобразования (НСХ) по ГОСТ Р 6651-2009 (ГОСТ Р 8.625-2006) и преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.585-2001. а также эталонные ТС и ТП.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 6537 18 |
| Наименование | Измерители температуры многоканальные прецизионные МИТ 8 |
| Год регистрации | 2018 |
| Номер сертификата | 11664 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2021-02-15 |
| Получатель сертификата | ООО "ИзТех", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ИзТех"
Адрес: К-460, а/я 56, 124460, г. Москва
Контакты: (495)665-51-43
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по разделу 6 РЭ 4211-102-56835627-10 (2011 г). |
Поверители
Скачать
|
Описание типа РБ 03 10 6537 18 [2018-07-23]
rb-03-10-6537-18_2018-07-23.pdf
|
Скачать |
Описание типа
Назначение
Измерители температуры многоканальные прецизионные МИ - приборы) предназначены для измерений сигналов электрического сопротивления (Ом) и напряжения постоянного тока (мВ), поступающих от первичных преобразователей температуры и преобразования их по стандартным или индивидуальным статическим характеристикам в значение температуры (°C). В качестве первичных преобразователей температуры применяются термопреобразователи сопротивления (ТС) с номинатьными статическими характеристиками преобразования (НСХ) по ГОСТ Р 6651-2009 (ГОСТ Р 8.625-2006) и преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.585-2001. а также эталонные ТС и ТП.
Описание
Приборы МИТ 8 выпускаются в следующих модификациях:
- МИТ 8.02 - предназначен для работы с термопреобразователями сопротивления, номинальное сопротивление которых при 0 °C (Ro) равно 10 и 25 Ом;
|
- МИТ |
8.03 - предназначен |
для |
работы |
с |
термопреобразователями |
|
сопротивления, у которых К, равно 50 и 100 - МИТ 8.04 - предназначен |
Ом; для |
работы |
с |
термопреобразователями | |
|
сопротивления, у - МИТ |
которых Ro — 500 Ом; 8.05 - предназначен |
для |
работы |
с |
термопреобразователями |
сопротивления, у которых Ro равно 50. 100. 500 или 1000 Ом;
- МИТ 8.10, МИТ 8.ЮМ. МИТ 8.10М1 - предназначены для работы с термопреобразователями сопротивления, у которых Ro равно 10, 25, 50, 100, 500. 1000 Ом;
- МИТ 8.15 - предназначены для работы с термопреобразователями сопротивления, у которых Ro равно 1.10. 25. 50. 100 или 500 Ом.
Все модификации прибора МИТ 8 работают с термоэлектрическими преобразователями любых типов по ГОСТ Р 8.585-2001 (R. S. В. J, Т. N. К. Е, L. М. 1. А-1. А-2. А-3). включая эталонные преобразователи ППО. ПРО и МКО.
Принцип действия
Структурная схема прибора приведена на рис.1.
Рис. 1
К - коммутатор;
АЦП - аналого-цифровой преобразователь;
МП - микропроцессор;
И - индикатор:
RS-232/USB - интерфейс связи с компьютером.
копия ВЕРНА
Первичные преобразователи температуры подключаются к вх< Каждый канал независимо от других может быть включен или выключен включенного канала последовательно по заданной программе попадае цифрового преобразователя (АЦП). После преобразования входного cni^T^wonx^Hj»^^ информацию обрабатывает микропроцессор (МП). В соответствии характеристикой вычисляется температура, измеренная первичными преобра?&в лями. Результаты измерений отображаются на дисплее и передаются на последовательный порт RS-232 или USB.
Конструкция прибора
МИТ 8 выполнен в виде настольного переносного прибора.

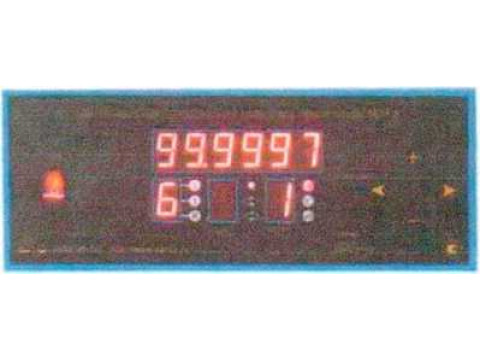

На лицевой панели приборов МИТ 8.02 - МИТ 8.10 расположены: дисплей, клавиши управления и тумблер включения питания (рис. 2). На лицевой панели приборов МИТ 8.ЮМ. МИТ 8.10М1, МИТ 8.15 расположены: дисплей и две ручки управления (рис. 3).
МИТ 8.02-МИТ 8.10
Рис. 2

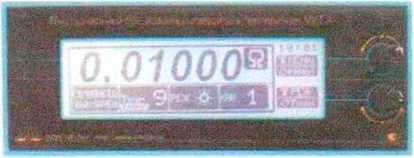

МИТ 8.1 ОМ. МИТ 8.1 ОМ 1. МИТ 8.15
Рис. 3
На дисплее прибора может быть отображено:
- измеряемая величина (температура (°C), сопротивление (Ом), напряжение (мВ));
- режим работы;
- номер каната;
- размерность измеряемой величины;
- номер статической характеристики:
- ток питания датчиков «I»;
- номер опорного резистора «R»;
- время измерений «X».
Дополнительно на дисплее МИТ 8. ЮМ.
МИТ 8.ЮМ1. МИТ 8.15 может быть отображено:
- значения внутренних опор;
- коэффициенты статических характеристик:
- текущее время.

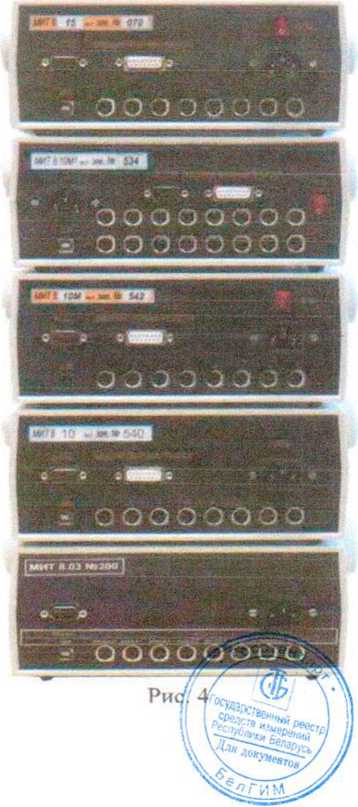

На задней панели приборов расположено (рис.4):
- разъем «сеть» для подключения электропитания к прибору;
- разъем для подключения к ПК по RS-232;
- разъем для подключения к ПК по USB:
- разъемы для подключения датчиков температуры:
- разъем для подключения внешнего опорного резистора (у МИТ 8.10 (8.ЮМ. 8.ЮМ1, 8.15)).
В модификациях МИТ 8. ЮМ, МИТ 8.ЮМ1. МИТ 8.15 на задней панели расположен выключатель питания. Задняя панель приборов МИТ 8.02, МИТ 8.04 и МИТ 8.05 аналогична задней панели прибора МИТ 8.03.
Приборы пломбируются при помощи
копия ВЕРНА
разрушающейся наклейки, ограничивающей доступ скручивающих корпус прибора.
одному
ЗК7КС
Программное обеспечение
Прибор может работать как под управлением персонального автономно. При помощи последовательного порта RS232 или USB в прибор!
и ТП и программу рабоТй-
калибровочные характеристики используемых ТС считывать результаты измерений.
Управляющая программа (устанавливается на персональном компьютере - ПК) “редназначена для программирования МИТ 8. управления его работой (страница Программирование»), считывания результатов измерений и создания файлов с результатами измерений (страница «Считывание»).
Страница «Программирование» позволяет создать программу работы МИТ 8 и записать ее в энергонезависимую память прибора. При работе прибора под управлением персонального компьютера страница «Программирование» позволяет оперативно изменять у становки прибора.
Страница «Считывание» предназначена для считывания результатов измерений. . хранения результатов, а также отображения их в виде [ рафика.
Программное обеспечение для ПК приведено в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
МИТ 8 v2.9 |
mit8v2_9.exe |
2.9 |
FA2E |
Двухбайтовая сумма с переполнением |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - В по МИ 3286-2010.
Встроенное программное обеспечение предназначено для обеспечения процесса измерений, математического расчета измеряемых и отображаемых величин, управления дисплеем и клавиатурой, а также для обеспечения канала связи с ПК приведено в таблице 2. Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
МИТ 8.02, МИТ 8.03, МИТ 8.04, МИТ 8.05. МИТ 8.10 |
2.92 |
АА45 |
Двухбайтовая сумма с переполнением | |
|
МИТ 8. ЮМ. МИТ 8.1 ОМ 1, МИТ 8.15 |
2.92 |
1316 |
II 1госудаостзенмый реестр) II 1пейедолжпием --—\ RKinyOWAH —JJ.---- |
1я документов,
л Г
копия ВЕРНА
лист № 4
всего листов 9
Встроенное программное обеспечение располагается во внут 13У
микроконтроллера и защищено от считывания и модификации. Уровень защ > гаммного обеспечения от непреднамеренных и преднамеренных и МИ 3286-2010.
Технические характеристики
Количество измерительных каналов для подключения термометр д я МИТ 8.02. МИТ 8.03. МИТ 8.04. МИТ 8.05. МИТ 8.10. МИТ 8.ЮМ. MI МИТ8.10М1 -16.
Количество измерительных каналов для подключения термоэлектрических преоб-телей (термопар) для МИТ 8.02. МИТ 8.03. МИТ 8.04. МИТ 8.05. МИТ 8.10 - 6. для МИТ 8.ЮМ. МИТ 8.15-8. для МИТ 8.ЮМ1 - 16.
Токи питания термометров сопротивления (измерительные токи):
МИТ 8.15-0,4; 0.7; 1.0; 1,5; 2.0; 2.5; 3.0; 4.0 мА;
МИТ 8.10. МИТ 8.ЮМ. МИТ 8.ЮМ1 - 0.1; 0,2; 0.4; 0.7; 1,0; 1.5: 2.0; 4,0 мА;
МИТ 8.05 -
МИТ 8.02 -
МИТ 8.03 -
МИТ 8.04 -
0.1; 0.2; 1.0: 1.5; мА;
2.0; 4.0 мА;
1.0; 1.5 мА;
0.2; 0.4 мА.
При измерении температуры используются стандартные или индивидуальные статические характеристики преобразования. Внутренняя память прибора рассчитана на 8 (16 -для МИТ 8.10М1) индивидуальных статических характеристик преобразования.
Пределы допускаемой абсолютной погрешности приборов МИТ 8.02. МИТ 8.03. МИТ 8.04. МИТ 8.05. МИТ 8.10. МИТ 8.ЮМ, МИТ 8.10М1 при измерении температуры, без учета погрешности первичного преобразователя, в нормальных условиях, и верхние пределы диапазонов измерений соответствуют значениям, указанным в таблице 3.
Таблица 3
|
Термопреобразователи сопротивления |
Диапазоны измерений температуры. °C |
Пределы допускаемой абсолютной погрешности МИТ 8.02-МИТ 8.10. °C | |
|
Номинальное сопротивление при 0 °C |
Токи питания ТС. мА | ||
|
Ro = 10 Ом |
4.0 |
- 200 + 962 |
± (0,004 + 10'5t) |
|
2.0 |
- 200 + 962 |
± (0.008 + 10'st) | |
|
Ro = 100 Ом |
1.5 |
- 200 + 250 |
±(0.003 + 10’5-t) |
|
1.0 |
- 200 - 500 |
±(0.0035 + 10'5-t) | |
|
0.7 |
- 200 + 750 |
±(0.004+ 10’5t) | |
|
Ro = 500 Ом |
0.4 |
-200 - 125 |
±(0.003 + 10‘5t) |
|
0.2 |
- 200 + 500 |
± (0.004 + 10'5t) | |
|
0,1 |
- 200 + 750 |
±(0.005 + 10’5-t) | |
|
Ro = 1000 Ом |
0.2 |
-200- 125 |
± (0.003 + 10‘5-t) |
|
0.1 |
- 200 + 250 |
±(0.004+ 10’5t) | |
|
Термоэлектрические преобразователи |
диапазоны измерений температуры определяются типом термоэлектрического преобразователя |
±0.15 -- | |
t - измеряемая температура. °C.
кош
Пределы допускаемой абсолютной погрешности приборд^ ературы, без учета погрешности первичного преобразователя.)^ верхние пределы диапазонов измерений соответствуют значениям, указ
ст № 5 bqW^/Ahctob 9 мерен и и ' словиях. и в таблице За.
Таблица За
|
Тер.мопреобразователи сопротивления |
Диапазоны измерений температуры. °C |
Пределы допускаемой абсолютной погрешности МИТ 8.15. °C | ||
|
Номинальное сопротивление при 0 °C |
Токи питания ТС. мА | |||
|
R. = 1 Ом |
4.0 |
-200- |
- 875 |
± (0,003 + З-Ю^-С) |
|
R. = 10 Ом |
1.0 |
-200- |
- 625 |
± (0,002 + 3-1 О’6-!) |
|
R. = 100 Ом |
1.0 |
- 200 - |
- 500 |
±(0,001 + 3-10’6-!) |
|
0,7 |
-200- |
-750 |
± (0.002 +3-1 О’6-!) | |
|
0.4 |
-200- |
-962 |
± (0.002 + 31 О’6-!) | |
|
R.. = 500 Ом |
0.4 |
-200 + 125 |
±(0.001 + 3-10’6-!) | |
|
. электрические преобразователи |
диапазоны измерений температуры определяются типом термоэлектрического преобразователя |
± 0.05 | ||
! - измеряемая температура. °C;
Пределы допускаемой абсолютной погрешности за 24 часа приборов МИТ 8.15 при измерении температуры, без учета погрешности первичного преобразователя, в нормальных , виях. и верхние пределы диапазонов измерений соответствуют значениям, указанным в таблице 36.
Таблица 36
|
Термопреобразователи сопротивления |
Диапазоны измерений температуры. °C |
Пределы допускаемой абсолютной погрешности МИТ 8.15 за 24 часа. °C | ||
|
Номинальное с : явление при 0 °C |
Токи питания ТС. мА | |||
|
R. = 1 Ом |
4.0 |
-200- |
- 875 |
±(0.001 + 10’6-t) |
|
R. = 10 Ом |
1.0 |
-200- |
-625 |
±(0.0005 + 1 О’6-!) |
|
R. = 100 Ом |
1,0 |
-200- |
- 500 |
± (0.0005 + 10’6-!) |
|
0,7 |
-200- |
- 750 | ||
|
0.4 |
- 200- |
-962 | ||
|
R.: = 500 Ом |
0.4 |
-200- |
- 125 |
± (0,0003 + 10’6-!) |
|
I егмоэлектрические преобразователи |
диапазоны измерений температуры определяется типом термоэлектрического преобразователя |
±0,02 | ||
|
!-измеряемая температура, °C; Верхние пределы диапазонов измерений и пределы допускаемрй^’йжрлютиой при измерении напряжения постоянного тока и электрического^ебцрё^вл^нуя | ||||
г МИТ 8.02. МИТ 8.03. МИТ 8.04. МИТ 8.05. МИТ 8.10. МИТ 8.10М зелены в таблице 4.
|
Измеряемая величина |
Токи питания ТС, мА |
Верхние пределы диапазонов измерений |
-----------------------------------Z Пределы допускаеэдЖ$^„_^> абсолютной погрешност^т,™'^ МИТ 8.02 - МИТ 8.10 --- |
|
Сс противление |
4.0 |
75 Ом |
±(0.0001 + 10'*-R)Om |
|
2.0 |
150 Ом |
± (0,0002 + 10'5-R) Ом | |
|
1.5 |
200 Ом |
±(0.0003 + 10'5 R)Om | |
|
1.0 |
300 Ом |
± (0.0005 + 10‘5 R)Om | |
|
0.7 |
420 Ом |
±(0.0006+ 10'5-R) Ом | |
|
0,4 |
750 Ом |
±(0,0012 + 10'5-R) Ом | |
|
0,2 |
1500 Ом |
±(0.0030 + 10’5-R) Ом | |
|
0.1 |
2000 Ом |
±(0,0050 + 10‘5 R) Ом | |
|
Напряжение |
± 300 мВ |
±(0.0010 + IO"4 U) мВ | |
R - измеряемое сопротивление. Ом; U - измеряемое напряжение. мВ.
Верхние пределы диапазонов измерений и пределы допускаемой абсолютной погрешности при измерении напряжения постоянного тока и электрического сопротивления приборов МИТ 8.15 приведены в таблице 4а.
Таблица 4а
|
Измеряемая величина |
Токи питания ТС. мА |
Опорное сопротивление |
Верхние пределы диапазонов измерений |
Пределы допускаемой абсолютной погрешности МИТ 8.15 |
|
Сопротивление |
4.0 |
Rrl |
4.5 Ом |
±(0,00001 + 3T0‘6-R) Ом |
|
4.0 |
Rr2 |
35 Ом |
±(0.00003 +31 О*6- R) Ом | |
|
3.0 |
Rr2 |
50 Ом |
± (0.00005 + 3-10’6-R) Ом | |
|
2.5 |
Rr2 |
30 Ом |
± (0.00003 + 3T0‘6-R) Ом | |
|
2.0 |
Rr2 |
35 Ом |
±(0.00003 +3-10'6-R) Ом | |
|
1.5 |
Rr2 |
50 Ом |
±(0.00005 + 3-1 O^-R) Ом | |
|
1.0 |
Rr2 |
35 Ом |
± (0.00004 + ЗТО’6-R) Ом | |
|
1,0 |
Rr3 |
300 Ом |
± (0.0002 + 3T0’6R) Ом | |
|
0.7 |
Rr3 |
400 Ом |
±(0.0003 + 3-10’6 R) Ом | |
|
0.4 |
Rr3 |
750 Ом |
±(0.0005 + 3W6R) Ом | |
|
Напряжение |
± 1200 мВ |
±(0.0001 +31O’5-U)mB | ||
R - измеряемое сопротивление. Ом; U - измеряемое напряжение. мВ. Rrl. Rr2, Rr3 - внутренние опорные сопротивления.
Верхние пределы диапазонов измерений и пределы допускаемой абсолютной погрешности при измерении напряжения постоянного тока и электрического сопротивления за 1- часа приборов МИТ 8.15 приведены в таблице 46.
Таблица 46
|
Измеряемая величина |
Токи питания ТС. мА |
Опорное сопротивление |
Верхние пределы диапазонов измерений |
Предел допускаемой абсолютной погрешности МИТ 8.15 за 24 часа |
\ \\ |
|
Сопро-тивление |
4.0 |
Rrl |
4.5 Ом |
± (0,000003 + | |
|
4.0 |
Rr2 |
35 0м |
±(o.ooooi + io^Ry&\®> II | ||
|
3,0 |
Rr2 |
50 Ом |
копия
|
вЪфйгетовЧ | ||||
|
2.5 |
Rr2 |
30 Ом |
\\^А &// У | |
|
2.0 |
Rr2 |
35 Ом | ||
|
1.5 |
Rr2 |
50 Ом | ||
|
1.0 |
Rr2 |
35 Ом | ||
|
1.0 |
Rr3 |
300 Ом |
± (0.000И+ПНю Ом | |
|
0.7 |
Rr3 |
400 Ом | ||
|
0.4 |
Rr3 |
750 Ом | ||
|
Напряжение |
± 1200 мВ |
±(0.0001 +510‘6U)mB | ||
При отклонении температуры окружающего воздуха от нормальной до любой . .г_~уры в пределах от плюс 10 до плюс 40 °C. погрешность измерений не превышает тс; - допускаемой абсолютной noi решности.
При изменении напряжения питающей сети на плюс 10 или минус 15 % от - 'х.-1-д:=ного значения, погрешность измерений не превышает предела допускаемой абсс иной погрешности.
- установления рабочего режима прибора
- сть. потребляемая прибором от сети.
- -минальном напряжении питания, не более
- .-□сарнтные размеры прибора, не более д- .л прибора, не более
.• службы, не менее
Условия эксплуатации.
Нормальные условия эксплуатации:
- температура окружающего воздуха. °C
- относительная влажность окружающего воздуха. %
- атмосферное давление. кПа (мм рт. ст.)
- напряжение сети питания. В
- частота сети питания. Гц
Рабочие условия эксплуатации:
- температура окружающего воздуха. °C
- . Аллельная влажность окружающего воздуха. %
- .:~м. сферное давление. кПа (мм рт. ст.)
- напряжение сети питания, В
- час гота сети питания. Гц
1 час;
5 Вт; 95x260x190 мм;
1.2 кг;
12 лет.
от + 15 до + 25;
80. не более;
100 ±4 (750 ±30);
220 ± 5;
50 ± 1.
от + 10 до + 40;
80. не более;
100 ±4 (750 + 30);
220
50 ± 1.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора методом офсетной печати, на эксплутационную документацию - типографским способом.
Комплектность
Комплект поставки прибора соответствует таблице 5.
Iаблина 5
|
Наименование |
кол-во, шт./экз. |
Примечание | |
|
Прибор МИТ 8 |
1 |
Ят- \ | |
|
К. мпакт диск с программным обеспечением______ |
1 |
/7 7 | |
Ba nVjiyiz
["копия
I ВЕРНА'! ' лист
А?/’?/ всего листов'9
----------------г----.-----г-,
|
Хлнесм» до побора с ПК через интерфейс IES-333 «за LSB |
> | |
|
* сетевой |
1 | |
|
1 |
X’ ■ ' ’■! _ *_ | |
|
?>жхпо по эксплуатации |
1 | |
|
-_Л : тетехчкыч преобразователей температуры |
1 |
по заказу |
|
'с.-:<•» подключения первичных :вателей MiniDin6 |
8 |
Для модификации МИТ8.10М1 - 16 шт |
|
для подключения внешнего опорного -эгяктора DB15М |
1 |
Только для модификаций МИТ8.10. МИТ8.10М. МИТ8.10М1, МИТ8.15 |
Шверка
зсутдеств-тяется в соответствии с документом «Измерители температуры многоканальные згх _> ■: п;-ые МИТ 8. Руководство по эксплуатации» РЭ 4211-102-56835627-10, раздел 6 поверки», утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в 2011г.
Перечень основных средств поверки приведен в таблице 6:
Табяаоаб
|
Наименование средств измерений |
Характеристики |
|
■ tr < - тектрического сопротивления : дж-значные МС 3005 |
Номинальное значение сопротивления: 1:10: 100; 1000 Ом; 1 разряд |
|
•' -ч -гатор напряжений РЗООЗ |
КТ 0.0005 |
|
- ехтьяый элемент Х482 |
2 разряд |
|
Гет^м метр для измерения температуры > • ектрического сопротивления |
Погрешность не более ±0,1 °C |
< ведения о методиках (методах) измерений
С ведения о методах измерений содержатся в разделе 3 руководства по эксплуатации : - -2! 1-102-56835627-10.
Н «рмативные и технические документы, устанавливающие требования к измерителям -емпературы многоканальным прецизионным МИТ 8
ТУ 4211-102-56835627-10. «Измерители температуры многоканальные т>. _< ионные МИТ 8. Технические условия».
ГОСТ 8.558-93. «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 8.027-2001. «ГСИ. Государственная поверочная схема для средств измерений о электрического напряжения и электродвижущей силы».
ГОСТ 8.028-86. «ГСИ. Государственный первичный эталон и государезвенная
- чндя схема для средств измерений электрического сопротивления».
ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических
—• Общие технические условия».
ОСТ 6651-2009. «ГСИ. Термо преобразователи сопротивления из платины, меди и
>бшие технические требования и методы испытаний».
ГОСТ Р 8.585-2001. «ГСИ. Термопары. Номинальные статические характеристики sxr-бразо вания ».
лист М'9 всего листов 9
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции ядохжкш1одт^х видов, а также иных объектов установленным аь.-еноддтельством Рочсии^^^е^^ши обязательным требованиям, в том числе при выполнении высокоточных измерений при проведении поверочных и калибровочных работ
Смотрите также
