Преобразователи аналоговых сигналов измерительные универсальные ИТП-10

Назначение

Преобразователи аналоговых сигналов измерительные универсальные ИТП-10 (далее по тексту - приборы), предназначены для измерения, преобразования и отображения физической величины (температуры, давления, влажности, расхода, уровня и т.п.), преобразованной в унифицированный сигнал постоянного тока 4-20 мА, в соответствии с ГОСТ 26.011-80.

Описание

Принцип действия приборов основан на преобразовании унифицированного сигнала постоянного тока, получаемого от датчиков измерения различных физических величин в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на цифровом индикаторе.

Конструктивно прибор выполнен в пластмассовом корпусе, предназначенном для установки на датчик или другой прибор, имеющий присоединительный разъем стандарта DIN 43650 и выходной сигнал двухпроводной токовой петли 4-20 мА, в соответствии с ГОСТ 26.011-80. На лицевой панели прибора расположены элементы управления и индикации.

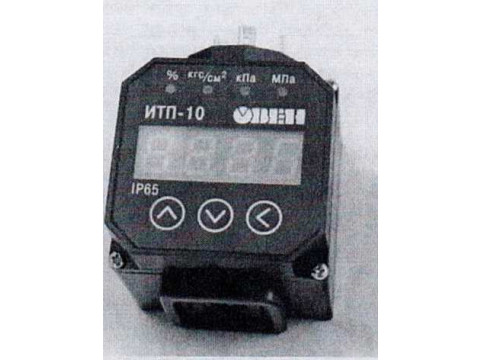

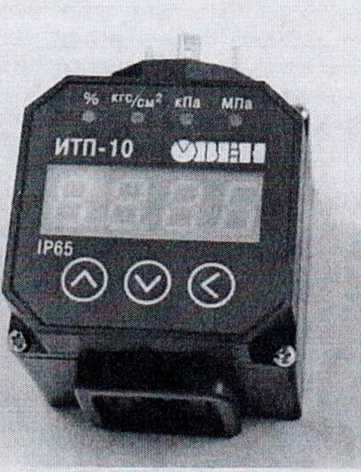

Фотография общего вида приборов приведена на рисунке 1.

Рисунок 1

Лист № 2

Всего листов 4

Программное обеспечение

Программное обеспечение (ПО) приборов состоит только из встроенной в корпус средства измерений «Преобразователи аналоговых сигналов измерительные универсальные ИТП-10» части ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Технические характеристики

от 4 до 20(<)

Диапазон измерений, мА:...........................

Пределы допускаемой основной приведенной погрешности, %...................±(0,2+N)

(N - единица последнего разряда, выраженная в единицах измерений)

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20±5) °C до любой температуры в пределах рабочего диапазона на каждые 10 °C изменения температуры не должны превышать 0,5 предела допускаемой основной приведенной погрешности.

Электрическое питание прибора должно осуществляться от двухпроводной токовой петли (4...20) мА. При этом падение напряжения на приборе должно быть не более 7 В.

Потребляемая мощность, В-А, не более:......................................................0,2

Габаритные размеры, мм:...............................................................80*52*49

Масса, кг, не более:...............................................................................0,1

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C:........................от минус 40 до плюс 70

- верхний предел относительной влажности воздуха не более 80 % при плюс 35 °C и более низких температурах без конденсации влаги

- атмосферное давление, кПа:...................................................от 84 до 106,7

Примечание:

( } - до 3,5 мА прибор должен индицировать Lo, а выше 23 мА - Hi.

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP65.

В соответствии с ГОСТ Р 52931-2008 приборы устойч синусоидальной вибрации с параметрами, соответствующими группе

Средняя наработка на отказ, ч, не менее:............................

Средний срок службы, лет, не менее:................................

Знак утверждения типа

наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплектность поставки прибора в соответствии с таблицей 2.

Таблица 2

Поверка

осуществляется в соответствии с документом МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».

Основные средства поверки:

- источник постоянного тока с диапазоном выходного сигнала от 0 до 20 мА, класс точности не менее 0,01 (например, калибратор тока П 321, калибратор унифицированных сигналов ИКСУ 2000);

- сопротивление 100 Ом, класс точности не менее 0,05 (например, магазин сопротивлений МСР-63 или катушка электрического сопротивления Р331)

или:

- вольтметр, класс точности не менее 0,01/0,03 с диапазонами входных сигналов постоянного напряжения от 0 до 10 В (например, универсальные вольтметры В7-46, ЩЗ1);

- сопротивление 100 Ом, класс точности не менее 0,05 (например, магазин сопротивлений МСР-63 или катушка электрического сопротивления Р331);

- источник постоянного напряжения с максимальным выходным напряжением 10 В, обеспечивающим постоянство напряжения, при котором за время определения основной погрешности прибора на одной отметке изменение тока, выраженное в процентах не должна превышать */ю уп . где где уп - предел допускаемого значения приведенной основной погрешности поверяемого прибора (например, источник питания постоянного тока Б5-44А, Б5-47, Б5-48, Б5-49).

Сведения о методах измерений

приведены в соответствующих разделах Руководства по эксплуатации КУВФ. 421451.002РЭ.

Нормативные документы

ПУГУ

ГОСТ Р 52931-2008 Приборы контроля и регулирования те^оодсйдеесю процессов. Общие технические условия.                                 I/

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы ток^и^цвпряхсей электрические непрерывные входные и выходные.                      V А<лч*^

ТУ4217-022-46526536-2009 «Преобразователи аналоговых сигналов измерительные универсальные ИТП-10. Технические условия».

ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
