Преобразователи давления измерительные сигнализирующие ПД150

Назначение

Преобразователи давления измерительные сигнализирующие ПД150 (далее -преобразователи или преобразователи давления) предназначены для непрерывного измерения давления (абсолютного, вакуумметрического, гидростатического, дифференциального, избыточного и избыточного-вакуумметрического) с отображением измеряемого значения давления на цифровом индикаторе, формирования выходных дискретных сигналов управления и/или сигнализации, а также преобразования измеренного давления в унифицированный выходной сигнал постоянного тока (4...20) мА и/или цифровой частотно - модулированный сигнал (HART).

Описание

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

В качестве чувствительного элемента используется металлическая мембрана, которая механически воздействует на диэлектрик, на котором размещена тензочувствительиая полупроводниковая схема из четырех кремниевых тензорезисторов, соединенных в мост Уитсона. Под действием давления измеряемой среды мембрана с тензорезисторами прогибается. При этом тензорезисторы деформируются, изменяют свое сопротивление, что в свою очередь приводит к разбалансу моста, пропорциональному измеряемому давлению. Указанный разбаланс, выраженный в виде электрического сигнала, преобразуется электронным блоком, расположенным в корпусе преобразователя, в значение измеряемого давления, отображаемое на цифровом индикаторе и в выходной сигнал постоянного тока (4...20) мА в соответствии с ГОСТ 26.011-80 и/или цифровой частотно -модулированный сигнал (HART) или цифровой стандарта RS-485.

Преобразователи выпускаются в различных исполнениях, отличающихся друг от друга типом и диапазоном измеряемого давления (ДА - абсолютное, ДИ - избыточное, ДГ -гидростатическое, ДД - дифференциальное, ДИВ - избыточно - вакуумметрическое, ДВ -вакуумметрическое (разряжение)), конструкцией корпусов, классом точности, отсутствием или наличием аналогового и/или цифрового интерфейсов, типом питающего напряжения и выходных дискретных устройств.

Преобразователи могут иметь жидкокристаллический или светодиодный индикаторы.

Преобразователи изготавливаются в полевом, настенном или щитовом исполнениях.

В зависимости от исполнения преобразователи, оснащены либо двумя реле, каждое из которых имеет по одной группе перекидных контактов, либо двумя выходными устройствами в виде открытого коллектора.

Конструкция преобразователей не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

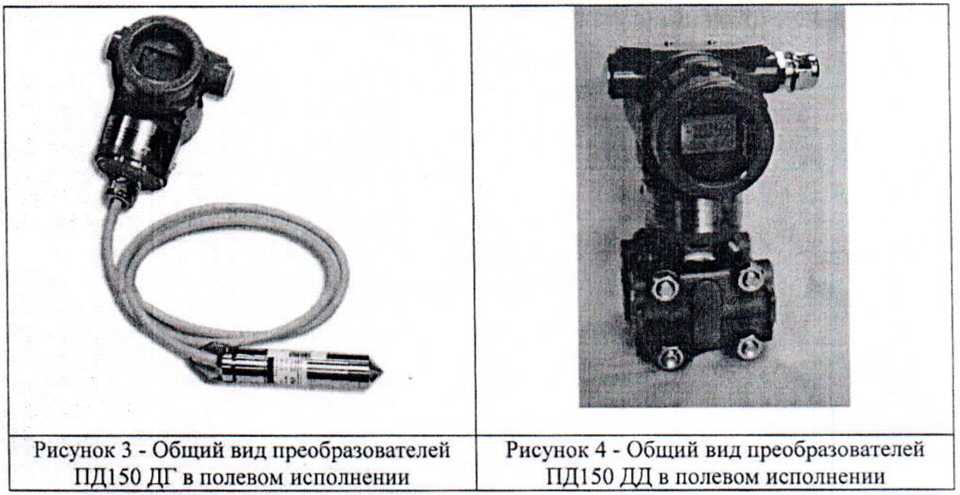

Фотографии общего вида преобразователей приведены на рисунках 1 - 5.

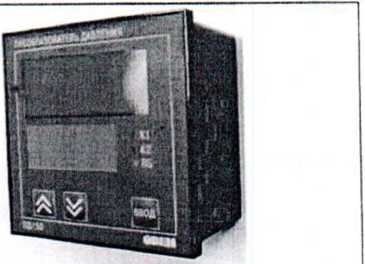

Рисунок 2 - Общий вид преобразователей Пд(50 ДА (ДИ, ДВ, ДИВ, ДД) в щитовом исполнении

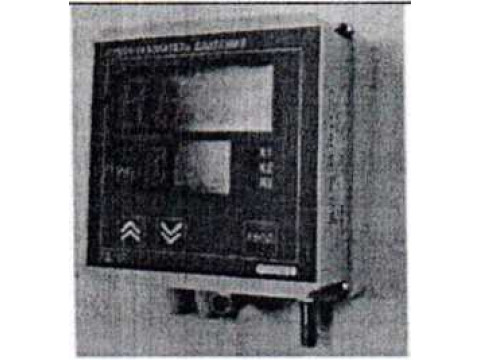

Рисунок 1 - Общий вид преобразователей ПД150 ДА (ДИ, ДВ, ДИВ) в настенном исполнении

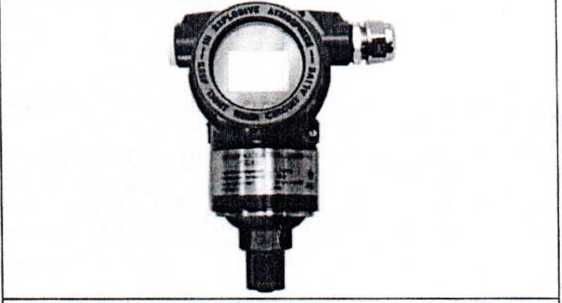

Рисунок 5 - Общий вид преобразователей ПД150 ДА (ДИ, ДВ, ДИВ) в полевом исполнении

Программное обеспечение

Преобразователи давления имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память преобразователя на предприятии-изготовителе.

Конструкция преобразователей обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.

Защита встроенного и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице I.

Таблица I - Идентификационные данные ПО

Метрологические и технические характеристики Диапазон измерений давления:

- модель ПД 150-ДА, МПа

от 0,001 до 10;

от 0,1 до 60;

от 0,1 до 10;

от 0,01 до 2,5;

от минус 100 до минус 0,1;

от минус 100 до минус 0,125; от 0,125 до 2500.

±0,15, 0,25, ±0,5, ±1,0, ±1,5, ±2,0, ±2,5.

от 4 до 20.

±0,15, ±0,25, ±0,5, ±1,0, ±1,5, ±2,0, ±2,5.

±0,5|у|.

±0,2+|у|.

- модель ПД150-ДИ, МПа

- модель ПД150-ДД, МПа - модель ПД150-ДГ, МПа - модель ПД150-ДВ, кПа - модель ПД 150-ДИВ, кПа:

- в области разрежения

- в области избыточного давления Пределы допускаемой основной приведенной погрешности измерений у, % Выходной сигнал постоянного тока, мА Пределы допускаемой основной приведенной погрешности преобразования выходного сигнала у i, % Вариация, % Погрешность срабатывания сигнализирующего устройства от диапазона измерений, % Пределы допускаемой дополнительной приведенной

погрешности измерений от изменения температуры окружающей среды, на каждые 10 °C, %

±0,5|у|.

Пределы допускаемой дополнительной приведенной погрешности измерений, %, при воздействии синусоидальной вибрации с параметрами, соответствующими группе исполнения N1 по ГОСТ Р 52931-2008

Пульсации выходного аналогового сигнала от диапазона

Знак утверждении типа

наносится на корпус преобразователя методом липкой аппликации и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 2

ГГ®

I [Государственный реестр I I средств измерений / П \ Реслубхъжи Беларусь / \Для документов/

Лист № 5

Всего листов 6

Поверка

осуществляется в соответствии с документом КУВФ.406233.300 МП «Преобразователи давления измерительные сигнализирующие ПД150. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 12 декабря 2014 г.

Основные средства поверки:

- манометр абсолютного давления МПА-15, пределы допускаемой основной погрешности:

±6,65 Па в диапазоне от 0 до 20 кПа;

±13,3 Па в диапазоне от 20 до 133 кПа;

±0,01% от действительного значения измеряемого давления в диапазоне от 133 до 400 кПа;

- микроманометр МКМ-4, диапазон измерений (0,1—4,0) кПа; класс точности 0,01;

- микроманометр МКВ-250-0,02, пределы измерений (0-2,5) кПа; класс точности 0,02;

- манометр грузопоршневой переносной МПП-600, диапазон воспроизведения избыточного давления (0,4 - 60) МПа, класс точности 0,02.

Сведения о методах измерений

приведены в соответствующих разделах Руководства по эксплуатации КУВФ.406233.300 РЭ.

Нормативные документы

1 ГОСТ Р 8.802-2012. ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

2 ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.

3 Технические условия ТУ 4212-003-46526536-2014. Преобразователи давления измерительные сигнализирующие ПД150.

Рекомендации к применению

-при выполнении работ по обеспечению безопасных условий и охраны труда; осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
