Преобразователи термоэлектрические многозонные ТХА Метран-261, ТХК Метран-262
| Номер в ГРСИ РФ: | РБ 03 10 2592 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
Преобразователи термоэлектрические многозонные (далее - ТП) ТХА Метран-261, ТХК Метран-262 предназначены для изменения температуры в реакторах установок каталитического риформинга и гидроочистки нефтепродуктов, а также для измерения температуры воздушной среды при атмосферном давлении в глубинных шахтах, карманах, колодцах, автоклавах для выращивания кристаллов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 2592 14 |
| Наименование | Преобразователи термоэлектрические многозонные ТХА Метран-261, ТХК Метран-262 |
| Год регистрации | 2014 |
| Номер сертификата | 9570 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2019-03-28 |
| Получатель сертификата | ЗАО ПГ "МЕТРАН", г. Челябинск, Россия (RU) |
Производитель / Заявитель
ЗАО ПГ "МЕТРАН"
Адрес: 454138, г. Челябинск, Комсомольский пр., 29.
Контакты: +7 3512 98 85 10, 41-46-33, 41-68-11 // metran@metran.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002. |
| Признание поверки | Первичная при выпуске из производства: Челябинский ЦСМС (номер реестра - №039, шифр поверительного клейма - ГА) (НТК №06-05). |
Поверители
Скачать
|
Описание типа РБ 03 10 2592 14 [2010-08-25]
rb-03-10-2592-14_2010-08-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2592 14 [2012-09-26]
rb-03-10-2592-14_2012-09-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 2592 14 [2015-04-22]
rb-03-10-2592-14_2015-04-22.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические многозонные (далее - ТП) ТХА Метран-261, ТХК Метран-262 предназначены для изменения температуры в реакторах установок каталитического риформинга и гидроочистки нефтепродуктов, а также для измерения температуры воздушной среды при атмосферном давлении в глубинных шахтах, карманах, колодцах, автоклавах для выращивания кристаллов.
Описание
Принцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами.
ТП обеспечивают преобразование измеряемой температуры в ТЭДС.
Чувствительный элемент ТП представляет собой термопару, выполненную на основе термопарного кабеля с минеральной изоляцией термоэлектродов.
Свободные концы чувствительных элементов каждой зоны промаркированы порядковыми номерами, нанесенными на термоусадочную трубку, объединяющую каждую пару термоэлектродов. Положительный (хромелевый) термоэлектрод в каждой паре промаркирован красным цветом.
Для ТХА Метран-261-03 и ТХК Метран-262-03 свободные концы чувствительных элементов каждой зоны подсоединены к контактам корпуса соединительной головки ТП.

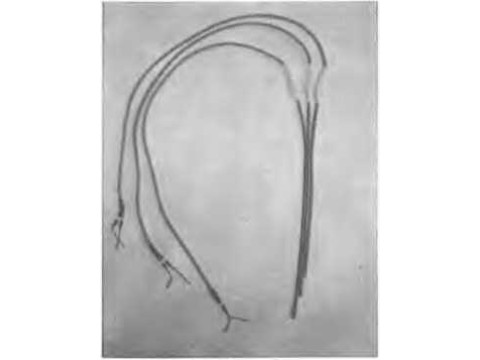

Внешний вид ТП представлен на рисунке 1.
Рисунок 1 - Преобразователи термоэлектрические многозонные ТХА Метран-261, ТХК Метран-262
Технические характеристики
Метрологические и технические характеристики ТП представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики ТП
|
Наименование характеристик |
ТХА Метран-261 |
ТХК Метран-262 |
|
Диапазон измеряемых температур, °C |
от минус 40 до плюс 600, от минус 40 до плюс 800 |
от минус 40 до плюс 600 |
|
Условное обозначение НСХ |
К |
L |
|
Класс допуска |
2 |
2 |
|
Пределы допускаемого отклонения от НСХ в диапазоне измерений, °C: - от минус 40 до 300 - св. 300 до 400 - св. 400 до 500 - св. 500 до 600 - св. 600 до 650 - св. 650 до 700 - св. 700 до 800 |
±2,5 ±2,5 ±3,75 ±4,5 ±4,5 ±5,25 ±6,0 |
±2,5 ±2,7 ±3,2 ±3,7 |
|
Показатель тепловой инерции в зависимости от исполнения, не более, с |
4; 5; 90 | |
|
Электрическое сопротивление изоляции, не менее, МОм |
100 | |
|
Длина монтажной части в зависимости от исполнения, мм |
от 2500 до 20000 | |
|
Количество зон измерений |
ДО 10 | |
|
Температура окружающей среды в зависимости от климатического исполнения, °C |
от минус 45 до плюс 85; от минус 10 до плюс 85. | |
|
Влажность окружающего воздуха при температуре 35 °C, не более, % |
98 | |
|
Степень защиты от пыли и воды в зависимости от исполнения |
IP5X; IP54 | |
|
Устойчивость к воздействий) синусоидальной вибрации |
группа VI | |
Знак утверждения типа
наносится на бирку ТП и титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплектность поставки ТП приведена в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Кол-во |
Примечания |
|
Преобразователь термоэлектрический многозонный |
ТХА Метран-261, ТХК Метран-262 |
1 | |
|
Паспорт |
261.01.00.000 ПС |
1 | |
|
Руководство по эксплуатации |
261.01.00.000 РЭ |
1 |
На 10 шт. ТП и меньшее количество при поставке в один адрес |
Поверка
производится по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки приведены в таблице 3.
Таблица 3
|
Наименование и тип средства поверки |
Основные метрологические характеристики |
|
Преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО |
Диапазон измерения температуры от 300 °C до 1200 °C, 2-го разряда |
|
Преобразователь термоэлектрический платинородий-платинородие-вый эталонный типа ПРО |
Диапазон измерения температуры от 600 °C до 1800 °C, 1-го разряда |
|
Мультиметр многоканальный прецизионный типа Метран-514-ММП |
Диапазон измерения напряжения постоянного тока от 0 до 200 мВ, от 0 до 1,1 В, пределы допускаемой основной погрешности 0,005 % ИВ* + 2 мкВ. |
|
*ИВ - значение текущей измеряемой величины. | |
Сведения о методах измерений
содержатся в документе 261.01.00.000 РЭ «Преобразователи термоэлектрические многозонные ТХА Метран-261, ТХК Метран-262. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.558-2009 «ГСП. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ТУ 4211-012-12580824-2003 «Преобразователи термоэлектрические многозонные ТХА Метран-261, ТХК Метран-262. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
