Преобразователи термоэлектрические TPC100
| Номер в ГРСИ РФ: | РБ 03 10 1900 09 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
Преобразователи термоэлектрические ТРС100 (далее - преобразователи) предназначены для измерения температуры газообразных и жидких сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1900 09 |
| Наименование | Преобразователи термоэлектрические TPC100 |
| Год регистрации | 2009 |
| Номер сертификата | 6094 |
| Дата регистрации | 2009-09-29 |
| Срок действия | 2014-09-29 |
| Получатель сертификата | фирма "ENDRESS+HAUSER GmbH+Co", Германия (DE) |
Производитель / Заявитель
фирма "ENDRESS+HAUSER GmbH+Co"
Адрес: Hauptstrasse 1, DE-79689 Maulburg
Контакты: +49 7622 282023
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1394-2010 |
Поверители
Скачать
|
Описание типа РБ 03 10 1900 09 [2010-08-27]
rb-03-10-1900-09_2010-08-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1900 09 [2009-01-01]
rb-03-10-1900-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические ТРС100 (далее - преобразователи) предназначены для измерения температуры газообразных и жидких сред.
Преобразователи применяются в системах учета и контроля в различных отраслях промышленности.
Описание
Преобразователи представляют собой чувствительный элемент, состоящий из двух термоэлектродов, сваренных между собой и изолированных друг от друга изоляторами. Термоэлектроды чувствительного элемента соединены с клеммами клеммной коробки.
Принцип действия преобразователей основан на генерировании термо-ЭДС, возникающей вследствие разницы температур между двумя соединениями различных металлов, образующих часть одной и той же цепи.
Преобразователи выпускают в обычном и взрывозащищенном вариантах.
Преобразователи изготавливают в двух модификациях: TPC100-U и TPC100-I.
Модификация TPC100-I состоит из преобразователя TPC100-U и трансмиттерного блока ТМТ. В модификации TPC100-I с помощью трансмиттерного блока ТМТ происходит преобразование сигнала напряжения в стандартный выходной токовый сигнал4=2й,мА.

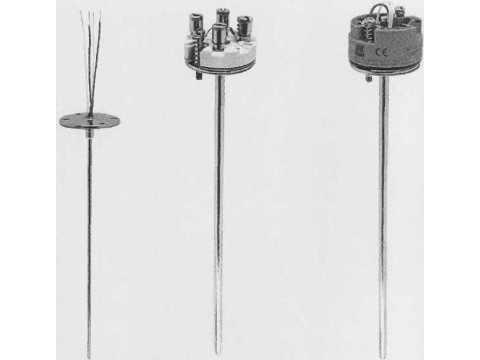

Внешний вид преобразователей представлен на рисунке 1. /&"' 4
Схема с указанием места нанесения знака поверки приведена в прилфкении А к \ описанию типа. н v.
\\ ;
. ■ Всего страниц 5

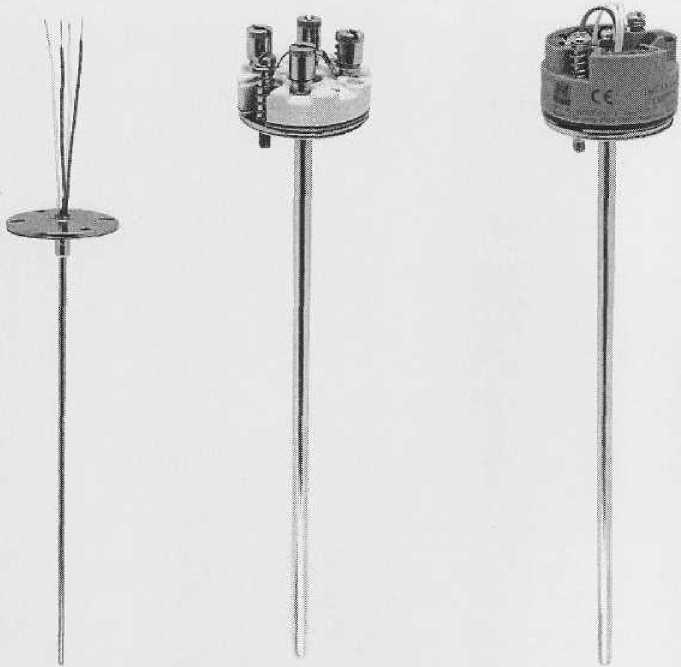

Рисунок 1 - Внешний вид преобразователей ТРС100
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей приведены в таблицах 1, 2.
Таблица 1.
|
Диапазон измеряемых температур, °C |
Тип измерительного элемента ТП (литерное обозначение НСХ) по ГОСТ 6616-94 (IES 584) |
Класс по ГОСТ 6616-94 |
|
От плюс 600 до плюс 1700 |
PtRh30-PtRh6 (В) |
2 |
|
От минус 200 до плюс 900 |
NiCr-CuNi (Е) |
2 |
|
От минус 200 до плюс 900 |
Fe-CuNi (J) |
2 |
|
От минус 200 до плюс 1300 |
NiCr-Ni (К) |
2 |
|
От минус 200 до плюс 800 |
Fe-CuNi (L) |
2 |
|
От минус 270 до плюс 1300 |
NiCrSi-NiSI (N) |
2 |
|
От 0 до плюс 1600 |
PhRhIO-Pt (S) PtRhl3-Pt (R) |
2 |
|
От минус 200 до плюс 400 |
Cu-CuNi (T) |
X ho у |
■. •“ л ..•-•..111 j II
Всего страниц 5
Таблица 2
|
Наименование |
Значения | |
|
Пределы допускаемой основной погрешности преобразования трансмиттерного блока ТМТ*: - с ТП типа К, J, Т, Е, L - с ТП типа N - с ТП типа S, В, R |
Приведенная погрешность, % (от настроенного диапазона измерения) |
Абсолютная погрешность, °C |
|
±0,08 ± 0,08 ±0,08 |
±0,5 ±1,0 ±2,0 | |
|
Пределы допускаемой абсолютной погрешности компенсации холодного спая (Pt100) трансмиттерного блока ТМТ, К |
± 1 | |
|
Пределы основной абсолютной погрешности преобразователя термоэлектрического ТРС100-1 с трансмиттерным блоком Atpci (°C): |
A tpci = ± (Atpc + Atmt) где Atpc - значение предела допускаемой абсолютной погрешности преобразователя TPC100-U, соответствующее диапазону трансмиттерного блока, °C; Atrnt - значение предела допускаемой абсолютной погрешности трансмиттерного блока, °C. | |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразования трансмиттерного блока при изменении температуры окружающей среды от нормальной (25 °C ± 5 °C) на 1 К, в диапазоне рабочих температур |
Atmn = ± [0,00005 (ДИ+ДИ1)] где ДИ - максимальный диапазон измерения трансмиттерного блока, °C; ДИ1 - установленный диапазон измерения трансмиттерного блока, °C. | |
|
Диапазон выходного сигнала трансмиттерного блока, мА |
От 4 до 20 | |
|
Степень защиты оболочки по ГОСТ 14254-96 трансмиттерного блока |
IP20 для монтажа на DIN рейку; IP66 при монтаже в термокармане | |
|
Габаритные размеры трансмиттерного блока, мм, не более |
117 х 110 х 22,5 для монтажа на DIN рейку; 0 44 х 22,5 при монтаже в термокармане. | |
|
Диаметр преобразователя, мм, не более |
6 | |
|
Масса трансмиттерного блока, кг, не более |
0,1 для монтажа на DIN рейку; 0,045 при монтаже в термокармане | |
|
* Выбирают большее из значений | ||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный, л ист эксплуатационной документации фирмы.
Вр?го страниц 5
Комплектность
В комплект поставки входит:
- преобразователи термоэлектрические ТРС100 1шт.;
- комплект монтажных принадлежностей (по заказу) 1шт.;
- упаковка 1 шт.;
- руководство по эксплуатации 1 экз.;
- методика поверки МРБ МП. 1394-2004 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «ENDRESS+HAUSER GmbH+Со», Германия.
МРБ МП.1394-2010 «Преобразователи термоэлектрические ТРС100. Методика поверки».
Заключение
Преобразователи термоэлектрические ТРС 100 соответствуют технической документации фирмы «ENDRESS+HAUSER GmbH+Со», Германия.
Межповерочный интервал - не более 12 месяцев (для преобразователей, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
