Анализаторы газов OPSIS серии AR, LD500, 02000 (далее- анализаторы) предназначены для проведения качественного и количественного мониторинга газового состава выбросов в различных областях промышленности (СЕМ - Continuous Emission Monitoring), а также для проведения качественного и количественного мониторинга газового состава окружающей среды (AQM - Air Quality Monitoring).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 09 4177 09
Наименование	Анализаторы газов OPSIS серии AR, LD500, О2000
Год регистрации	2009
Номер сертификата	6108
Дата регистрации	2009-10-29
Срок действия	2014-10-29
Получатель сертификата	фирма "OPSIS AB", Швеция (SE)

Производитель / Заявитель

фирма "Opsis AB"

Адрес: Skytteskogsvagen 16 Furulund

Контакты: +46 (0) 46-72-25-00 // +46 (0) 46-72-25-01

Поверка

Межповерочный интервал / Периодичность поверки	6 мес.
Метрологическое обеспечение	Метрологически обеспечены в Республике Беларусь при условии приобретения официальным представителем фирмы-изготовителя (ООО "Виктория Царик") и получения разрешения на применение комплектов для проведения поверки/калибровки "СК-СЕМ" и "CK-AQM", калиброванных ячеек (формальдегид, ртуть, фенол) и поверочных газовых смесей по анализируемым газам.
Методика поверки	Поверка проводится по МРБ МП. 1980-2009.

Поверители

Скачать

Описание типа РБ 03 09 4177 09 [2010-02-23]

rb-03-09-4177-09_2010-02-23.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - контроль технологических процессов и выбросов на предприятиях энергетики, химической промышленности, контроль качества атмосферного воздуха, контроль выбросов двигателей самолетов и др.

Описание

При необходимости системы OPSIS в конфигурации SYSTEM 400 могут комплектоваться датчиками температуры Pt 100 и датчиками давления, внесенными в Государственный реестр средств измерений Республики Беларусь, и подходящими по конструктивным и метрологическим параметрам в зависимости от условий применения системы.

В системе 400 и системе 300 измерение производится с использованием метода DO AS (дифференциальная оптико-абсорбционная спектроскопия), что позволяет одновременно и непрерывно измерять несколько веществ в соответствии с законом поглощения Бера-Ламберта. Закон устанавливает отношение между количеством поглощенного излучения и числом молекул, находящихся на пути света. Источником света в излучателе является ксеноновая газоразрядная лампа высокого давления. Ксеноновая лампа, в составе излучателя, закрепленная на определенной высоте внутри дымовой трубы, излучает свет в диапазоне от 200 до 700 нм либо 1300-2700 нм в зависимости от типа анализатора. Свет фокусируется и направляется поперек трубы, после чего попадает на приемное устройство, расположенное на противоположной стороне трубы, и фокусируется на оптоволоконный кабель, посредством которого проводится на анализатор. Анализатор может располагаться на расстоянии нескольких метров.

В анализаторе свет попадает на интерферометр (AR650) либо на спектрометр, который разделяет его по длине волны на узкие участки с помощью дифракционной решетки. Дифракционная решетка двигается в соответствии с выбором нужной длины волны. Свет сканируется через подвижные щели и преобразуется детектором в электрический сигнал, который сопоставляется с ранее полученными данными о поглощении, хранящимися в памяти. Данным методом могут быть вычислены различные концентрации газов.

В технологии метода DOAS для отбора волн нужной длины используют и дио/няе даерьпК Газовый анализатор на лазерном диоде, является центральным блоком в системе 400/нй базе’ анади^атора LD500. LD500 может содержать до четырех лазерных диодных модулей. {j 7

Анализаторы оснащены программой самодиагностики. Все внутренние функции постоянно контролируются и индуцируются. При включении анализатора происходит внутреннее автоматическое тестирование начальных условий, после чего анализатор автоматически переходит в режим установки нуля.

Информация о результатах измерений отображается на жидкокристаллическом дисплее газоанализаторов (02000 и LD500), может быть передана через ИК-порт и распечатана, а также может накапливаться в памяти и передаваться в персональный компьютер.

На базе анализаторов газов OPSIS возможно создание систем комплексных для мониторинга промышленных выбросов при условии их комплектации допущенными к применению в Республике Беларусь средствами измерения скорости и/или объема, температуры и давления газовоздушных потоков, концентрации твердых частиц.

Место нанесения знака поверки приведено в приложении А настоящего описания типа. Внешний вид анализаторов приведен на рис. 1

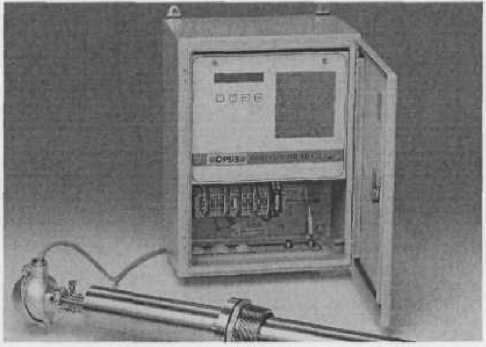

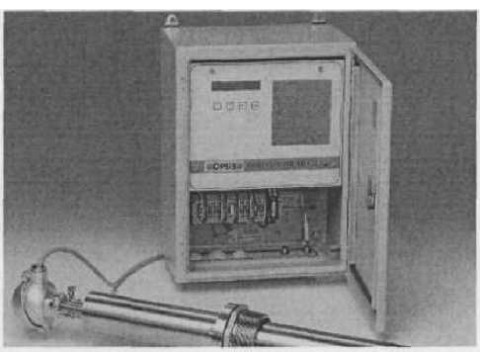

Анализатор кислорода 02000

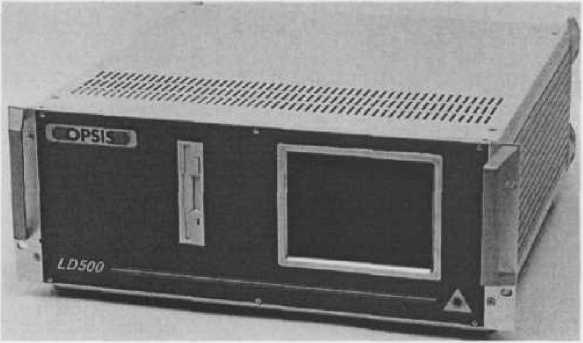

Анализатор газа LD500

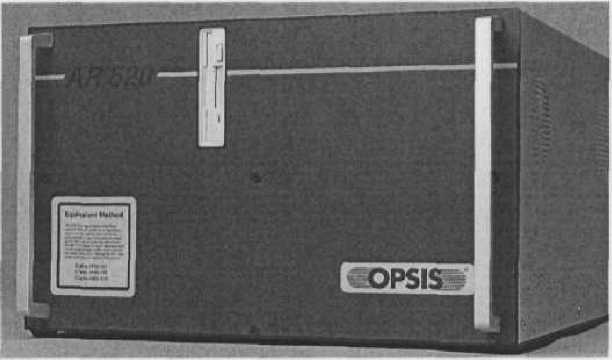

Анализатор газа AR500

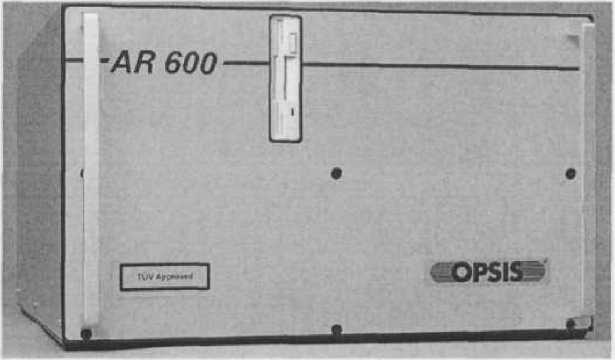

Анализатор газа AR.600

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики анализаторов представлены в таблицах 1-10.

АНАЛИЗАТОР ГАЗА AR500

Таблица 1

Компонент	no2	so2	Оз	Бензол	Толуол	Р-Ксилол	М-Ксилол
Диапазон измерения, мг/м3	от 0 до 1 000	от 0 до 2000	от 0 до 1000	от 0 до 500	от 0 до 1000	от 0 до 500	от 0 до 500
Предел детектирования, мг/м3, не более	1	1	3	1	1	1	1
Дрейф нуля за месяц, мг/м3, не более	±2	±2	±6	±2	±2	±2	±2
Стабильность показаний, %/мес, не менее	±2	±2	±2	±2	±2	±2	±2
Пределы относительной погрешности измерения концентрации, %	±4	±3	±3	±4	±4	±15	±7
Максимальная длина оптического кабеля, м	20	20	20	20	20	20	20
Компонент	NO	NH3	Hg	Фенол	Формальдегид
Диапазон измерения, мг/м3	от 0 до 2000	от 0 до 500	от 0 до 2000*	от 0 до 2000	от 0 до 2000
Предел детектирования, мг/м3 (* - нг/м3), не более	2	2	20*	1	2
Дрейф нуля за месяц, мг/м3 (* - нг/м3), не менее	±4	±4	±40*	±2	±4
Стабильность показаний, %/мес, не менее	±2	±2	±2	±2	±2
Пределы относительной погрешности измерения концентрации, %	±3	±5	±10	±10	±10
Максимальная длина оптического кабеля, м	10	10	10	10	10
Диапазон рабочих температур, °C	от 15 до 25
Номинальное напряжение питания переменного тока, В	230
Максимальная потребляемая мощность,	ПО
"абаритн^е размеры, мм, не более	600x440x266
[МаесСжг, tyc более	50
£тепеш> запиты оболочки по ГОСТ 14254	IP20

АНАЛИЗАТОР ГАЗА AR600

Компонент	NO	no2	so2	NH3	Hg°	Фенол	Формальдегид
Диапазон измерения, мг/м3 (* - мкг/м3)	от 0 до 2000	от 0 до 2000	от 0 до 5000	от 0 до 1000	от 0 до 1000*	от 0 до 1000	от 0 до 1000
Предел детектирования, мг/м3 (* - мкг/м3), не более	1	1	1	0,5	3*	1	1
Дрейф нуля за месяц, мг/м3 (* - мкг/м3), не более	±2	±2	±2	±1	±6*	±2	±2
Стабильность показаний, %/мес, не менее	±2	±2	±2	±2	±2	±2	±2
Пределы относительной погрешности измерения концентрации, %	±5	±5	±4	±5	±10	±10	±10
Максимальная длина оптического кабеля, м	10	200	100	10	50	25	100
Компонент	Бензол
Диапазон измерения, мг/м3	от 0 до 1 000
Предел детектирования, мг/м3, не более	1
Дрейф нуля за месяц, мг/м3, не более	±2
Стабильность показаний, %/мес, не менее	±2
Пределы относительной погрешности измерения концентрации, %	±4
Максимальная длина оптического кабеля, м	25
Диапазон рабочих температур, °C	от 15 до 25
Номинальное напряжение питания переменного тока, В	230
Максимальная потребляемая мощность, Вт	НО
Габаритные размеры, мм, не более	600x440x266
Масса, кг, не более	50
Степень защиты оболочки по ГОСТ 14254	IP20

АНАЛИЗАТОР ГАЗА AR650

	Компонент	НС1	СО	Н2О	HF	NH3	n2o	СН4
	Диапазон измерения, мг/м3 (* - %)	от 0 до 5000	от 0 до 10000	от 0 до 30*	—	от 0 до 1000	—	от 0 до 10000
	Диапазон показаний, мг/м3 (* - %)	—	—	от 0 до 100*	от 0 до 5000	—	от 0 до 10000	—
	Предел детектирования, мг/м3 (*- %), не более	1	3	0,1*	0,05	2	10	5
	Дрейф нуля за месяц, мг/м3 (*- %), не более	±2	±6	±0,2*	±0,1	±4	±20	±10
	Стабильность показаний, %/мес, не менее	±2	±2	±2	±2	±2	±2	±2
	Пределы относительной погрешности измерения концентрации, %	±5	±4	±5	—	±7	—	±4
	Максимальная длина оптического кабеля, м	50	10	100	200	200	50	100
	Компонент	СО2
	Диапазон измерения, мг/м3 (* - %)	от 0 до 100*
	Диапазон показаний, мг/м3 (* - %)	—
	Предел детектирования, мг/м3 (♦ - %), не более	0,1*
	Дрейф нуля за месяц, мг/м3 (* - %), не более	±0,2
	Стабильность показаний, %/мес, не менее	±2
	Пределы относительной погрешности измерения концентрации, %	±7
	Максимальная длина оптического кабеля, м	50
	Диапазон рабочих температур, °C	от 15 до 25
	Номинальное напряжение питания переменного тока, В	230
	Максимальная потребляемая мощность,	ПО
	Гф.ба^и^ные размеры, мм, не более	600x440x266
-J .=>s ■сП r? ;т	Маевд, кк не более	55
-J .=>s ■сП r? ;т	Стй/еЦь/защиты оболочки по ГОСТ 14254	IP20
	- /

АНАЛИЗАТОР ГАЗОВ LD500

Компонент	НС1	СО	Н2О	HF	NH3	со2	о2
Диапазон измерения, мг/м3 (♦ - %)	от 0 до 5000	от Одо 100*	от 0 до 30*	—	от 0 до 5000	от 0 до 100*	от 0 до 21*
Диапазон показаний, мг/м3 (* - %)	—	—	от Одо 100*	от 0 до 5000	—		—
Предел детектирования, мг/м3 (* - %), не более	0,5	0,1*	0,1*	0,05	0,5	0,1*	0,1*
Дрейф нуля за месяц, мг/м3 (* - %), не более	±1	±0,2*	±0,2*	±0,1	±1	±0,2*	±0,2*
Стабильность показаний, %/мес, не менее	±2	±2	±2	±2	±2	±2	±2
Пределы относительной погрешности измерения концентрации, %	±5	±4	±5	—	±7	±7	±6
Максимальная длина оптического кабеля, м	500	500	500	500	500	500	500
Компонент	СИ,	H2S
Диапазон измерения, мг/м3 (* - г/м3)	от 0 до 10000	отО до 100*
Диапазон показаний, мг/м3 (* - г/м3)	—	—
Предел детектирования, мг/м3 (* - г/м3), не более	1	0,1*
Дрейф нуля за месяц, мг/м3 (* - г/м3), не более	±2	±0,2*
Стабильность показаний, %/мес, не менее	±2	±2
Пределы относительной погрешности измерения концентрации, %	±4	±6
Максимальная длина оптического кабеля, м	500	500
Диапазон рабочих температур, °C	от 15 до 25
Номинальное напряжение питания переменного тока, В	230
Максимальная потребляемая мощность, Вт	ПО
Еа^зритные размеры, мм, не более	485x440x266
{Масс^ кг, не более	50
\|СтепеЙ. защиты оболочки по ГОСТ 14254	__IP20

АНАЛИЗАТОР КИСЛОРОДА 02000

Компонент	о2
Тип датчика	электрохимический (ZrO2)
Диапазон измерения, %	от 0,1 до 25,0
Пределы относительной погрешности измерения концентрации, %	±10
Максимальная длина оптического кабеля, м	10
Длина зонда, мм	от 200 до 1500
Диапазон рабочих температур, °C	от 0 до 50
Максимальная температура определяемого газа, °C	500
Диапазон напряжения питания переменного тока, В	от 100 до 240
Максимальная потребляемая мощность, ВА	100
I абаритные размеры, мм, не более	300x380x210
Масса, кг, не более	10
Степень защиты оболочки по ГОСТ 14254	IP65

ИЗЛУЧАТЕЛИ И ПРИЕМНИКИ ER060, ER062, ER060AUTO, ER062AUTO

Таблица 6

Обозначение	ER060	ER062	ER060AUTO/ER062AUTO
Принцип действия	излучатель или приемник	излучатель или приемник на два анализатора	приемник с возможностью автоматической калибровки
Совместимость с анализатором	AR500, AR600, AR650, LD500
Габаритные размеры, мм, не более - излучатель - приемник	305x295x250 385x200x115	305x295x250 385x200x115	720x310x330
Масса, кг, не более - излучатель - приемник	9 7	9 7	23
Диаметр окна, мм	50
-Материал окна	кварцевое стекло
Диапазон рабочих температур, °C	от минус 40 до плюс 50
C^rie^fc защиты оболочки по ГОСТ 14254	IP54
Т'ас^то^ние между излучателем и приемником, м	от 0,5 до 5

ИЗЛУЧАТЕЛИ И ПРИЕМНИКИ ER070

Обозначение	ER070
Принцип действия	излучатель или приемник
Совместимость с анализатором	AR500, AR600, AR650, LD500
Габаритные размеры, мм, не более ■ излучатель - приемник	630x390x260 950x400x210
Масса, кг, не более - излучатель - приемник	23 33
Диаметр окна, мм	100
Материал окна	кварцевое стекло
Диапазон рабочих температур, °C	от минус 40 до плюс 50
Степень защиты оболочки по ГОСТ 14254	IP54
Расстояние между излучателем и приемником, м	от 0,5 до 2

ИЗЛУЧАТЕЛИ И ПРИЕМНИКИ ER080, ER080 AUTO, ER082 AUTO

Таблица 8 __________________

Обозначение	ER080, ER080 AUTO, ERO82 AUTO
Принцип действия	излучатель и приемник
Совместимость с анализатором	AR500, AR600, AR650, LD500
Габаритные размеры, мм, не более	2715x430x250 (ER080) 2700x310x260 (ER080 AUTO, ER082 AUTO)
Масса, кг, не более	90 (ER080)
Диаметр окна, мм	50 (ER080 AUTO, ER082 AUTO)
Материал окна	кварцевое стекло
Диапазон рабочих температур, °C	от минус 40 до плюс 50
Степень защиты оболочки по Г'ОСТ 14254	IP54

ИЗЛУЧАТЕЛИ И ПРИЕМНИКИ ER110, ER150

Обозначение	ER110	ER150
Принцип действия	излучатель или приемник	излучатель или приемник
Совместимость с анализатором	AR500, AR600, AR650, LD500
Габаритные размеры, мм, не более - излучатель - приемник	730x350 730x270	990x425 1375x380
Масса, кг, не более • излучатель - приемник	21 19	55 60
Диаметр окна, мм	100	150
Материал окна	кварцевое стекло
Фокусное расстояние зеркала, мм - излучатель - приемник	495 495	610 915
Диапазон рабочих температур, °C	от минус 40 до плюс 80
Степень защиты оболочки по ГОСТ 14254	IP54
Максимальное расстояние между излучателем и приемником, м	до 500	до 1000

ИЗЛУЧАТЕЛИ И ПРИЕМНИКИ ER130

Таблица 10

Обозначение	ER130	RR090
Принцип действия	излучатель и приемник	отражатель
Принцип отражения		призма
Количество призм		12
Совместимость с анализатором	AR500, AR600, AR650, LD500
Габаритные размеры, мм, не более	1350x640	350x130
