Системы фотофиксации MESTA 2200, MESTA 2000, MESTA 1200 на базе измерителей скорости радиолокационных MESTA 210 C
| Номер в ГРСИ РФ: | РБ 03 06 4173 09 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | "Sagem Securite", Франция |
Системы фотофиксации MESTA 2200, MESTA 2000, MESTA 1200 на базе измерителей скорости радиолокационных MESTA 2ЮС (далее - системы) предназначены для дистанционного измерения скорости движения транспортных средств (ТС).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 4173 09 |
| Наименование | Системы фотофиксации MESTA 2200, MESTA 2000, MESTA 1200 на базе измерителей скорости радиолокационных MESTA 210 C |
| Год регистрации | 2009 |
| Номер сертификата | 6104 |
| Дата регистрации | 2009-10-14 |
| Срок действия | 2014-10-14 |
| Получатель сертификата | фирма "Sagem Securite", Франция (FR) |
Производитель / Заявитель
фирма "Sagem Securite"
Адрес: 27 rue Leblane 75512 Paris Cedex 15
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2114-2010 |
Поверители
Скачать
|
Описание типа РБ 03 06 4173 09 [2011-01-14]
rb-03-06-4173-09_2011-01-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 4173 09 [2009-01-01]
rb-03-06-4173-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Системы фотофиксации MESTA 2200, MESTA 2000, MESTA 1200 на базе измерителей скорости радиолокационных MESTA 2ЮС (далее - системы) предназначены для дистанционного измерения скорости движения транспортных средств (ТС).
Системы применяются для контроля скорости движения ТС с целью обеспечения безопасности движения.
Описание
Принцип действия систем основан на определении разностной частоты при отражении излучения от движущихся ТС (эффект Доплера), находящихся в зоне обзора.
Системы обеспечивают измерение скорости движения ТС, фотофиксацию факта нарушения заданного скоростного режима, передачу информации о нарушении через модем на центральный сервер, формирование базы данных о нарушениях с возможностью дальнейшей обработки.
Конструктивно системы выполнены в защитном кожухе и состоят из следующих основных элементов: измерителя скорости радиолокационного MESTA 2 ЮС, камеры цифровой AVT 2 Мп, вспышки ARL, модема, блока отопления и вентиляции, батареи аккумуляторной.
Системы выпускаются в модификациях MESTA 2200, MESTA 2000, MESTA 1000, отличающихся способом установки.
Системы MESTA 2200 устанавливаются стационарно на опорах, эстакадах, мо
Системы MESTA 2000 устанавливаются стационарно на обочине дороги ил
Системы MESTA 1200 устанавливаются мобильно на треноге или в багажи
Место нанесения знака поверки приведено в приложении к описанию типа.

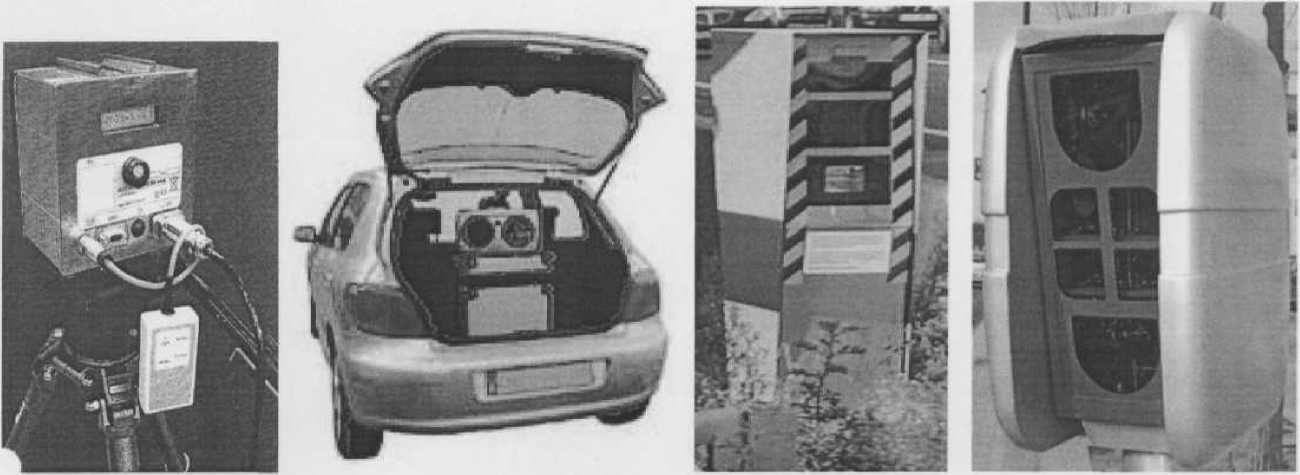

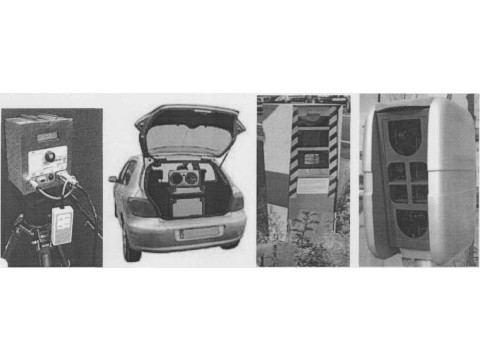

Внешний вид системы и измерителя скорости радиолокационного MESTA 2ЮС представ
лен на рисунке 1.
a) MESTA 1200
б) MESTA 1200
в) MESTA 2000 г) MESTA 2200
Рисунок 1 - Внешний вид системы
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики системы представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики.
|
Наименование характеристики |
Значение параметра |
|
1. Диапазон измерения скорости движения, км/ч |
от 25 до 250 |
|
2. Пределы допускаемой абсолютной погрешности измерения скорости движения, км/ч |
±1 |
|
3. Рабочая частота излучения, ГГц |
24,125±0.05 |
|
1. Габаритные размеры системы, мм, не более |
720x575x399 |
|
5. Масса измерителя, кг, не более |
90 |
|
6. Рабочий диапазон температур, °C |
от минус 30 до плюс 80 |
|
7. Относительная влажность, % |
100 |
|
8. Напряжение питания от сети переменного тока частотой 50 Гц, В |
230 ± 23 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки системы в соответствии с технической документацией фирмы "Sagem Securite" (Франция).
(( $
К Иосулютнннмй pcecrpl I
It \ илмърсний / II
\\ \ h'v.lMtM Беларуси / /J
V. \Д|И документ/ /1
\ Лист- 2 Листов 4
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Sagem Securite" (Франция).
МРБ МП. 2114-2010 "Системы фотофиксации MESTA 2200, MESTA 2000, MESTA 1200 на базе измерителей скорости радиолокационных MESTA 2 ЮС. Методика поверки".
Заключение
Системы фотофиксации MESTA 2200, MESTA 2000, MESTA 1200 на базе измерителей скорости радиолокационных MESTA 2 ЮС соответствуют технической документации фирмы "Sagem Securite", Франция.
Межповерочный интервал - не более 12 месяцев, для систем, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
