Измерители качества воздуха UniTesS AQM-03
| Номер в ГРСИ РФ: | РБ 03 09 7753 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "Научно-исследовательский центр ЮНИТЕСС", г. Минск |
|
Описание типа РБ 03 09 7753 20 [2020-12-01]
rb-03-09-7753-20_2020-12-01.pdf
|
Скачать |
Измерители качества воздуха UniTesS AQM-03 (далее - измерители) предназначены для измерения концентрации токсичных газов SO2, NO2, Оз, СО, общих летучих органических соединений и массовой концентрации твердых частиц в атмосферном воздухе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7753 20 |
| Наименование | Измерители качества воздуха UniTesS AQM-03 |
| Год регистрации | 2020 |
| Номер сертификата | 13753 |
| Дата регистрации | 2020-09-30 |
| Срок действия | 2025-09-30 |
| Получатель сертификата | ООО "Научно-исследовательский центр ЮНИТЕСС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Научно-исследовательский центр ЮНИТЕСС"
Адрес: 220002, Республика Беларусь, г. Минск, ул. Кропоткина, 91А, помещение 4, каб. 2
Контакты: Тел/факс: (017) 378-35-28 E-mail: kmv@unitess.by
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверку проводить по МРБ МП.3028-2020. |
Поверители
Скачать
|
Описание типа РБ 03 09 7753 20 [2020-12-01]
rb-03-09-7753-20_2020-12-01.pdf
|
Скачать |
Описание типа
Назначение
Измерители качества воздуха UniTesS AQM-03 (далее - измерители) предназначены для измерения концентрации токсичных газов SO2, NO2, Оз, СО, общих летучих органических соединений и массовой концентрации твердых частиц в атмосферном воздухе.
Область применения - для измерения качества атмосферного воздуха на территории населенных пунктов, в коммерческих и производственных зонах, на объектах транспортной инфраструктуры и в других местах.
Описание
Измеритель качества воздуха представляет собой автоматический, многофункциональный прибор непрерывного действия.
Измеритель имеет шесть каналов измерения, отличающиеся по принципу действия. Принцип действия каналов измерения токсичных газов SO2, NO2, Оз, СО основан на измерении электрической проводимости раствора, поглотившего целевой газ. Принцип действия канала измерения общих летучих органических соединений основан на ионизации газов посредством ультрафиолетового (УФ) излучения. Принцип действия канала измерения концентрации твердых частиц основан на оптическом подсчёте частиц.
Измеритель состоит из пяти блоков: блок измерения газов, блок измерения твёрдых частиц, блок обработки данных, блок аккумуляторных батарей, выполненых в пластиковых сборных корпусах и блока питания, размещенных в защищённом металлическом корпусе. / ' jS
Конструкция прибора предусматривает возможность установки измерителей на вертикальную ровную поверхность или на вертикальную опору круглого сечения диаметром не более 200 мм.
Измеритель функционирует под управлением встроенного программного обеспечения.
Программное обеспечение осуществляет функции сбора, обработки, хранения, передачи измерительной информации.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Измеритель качества воздуха не имеет собственного дисплея, результаты измерений передаются на внешнее устройство в виде цифровых сигналов через защищённый последовательный интерфейс связи.
Отображение результатов измерений на внешнем устройстве осуществляется с помощью специализированного программного обеспечения.
Изделия осуществляют передачу информации по радиоканалу, который имеет режимы работы GPRS/E-GPRS (2G) и UMTS/HSPA/HSPA+ (3G). Параметры радиомодуля передачи данных соответствуют TP 2018/024/BY.
Таблица 1. Идентификационные данные программного обеспечения блока измерения газов:
|
Идентификационные данные (признаки) |
Значение | |
|
Тип ПО |
встроенное |
автономное |
|
Идентификационное наименование ПО |
GUM_v1r0.hex | |
|
Номер версии (идентификационный номер) ПО |
v1.9 |
- |
|
Цифровой идентификатор ПО |
- |
45cc323ced25b68a4 dfe451b706889ff |
|
Алгоритм расчета контрольной суммы |
- |
MD5 |
Таблица 2. Идентификационные данные программного обеспечения блока измерения твёрдых частиц:
|
Идентификационные данные (признаки) |
Значение | |
|
Тип ПО |
встроенное |
автономное |
|
Идентификационное наименование ПО |
- |
DUM_v1r2.hex |
|
Номер версии (идентификационный номер) ПО |
V1.3 |
- |
|
Цифровой идентификатор ПО |
6e12867fc8233f0610 43bad5732b918a | |
|
Алгоритм расчета контрольной суммы |
MD5 | |
Внешний вид измерителя изображен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
Пломбировка измерителей качества воздуха не предусмотрена.
При поставке по международным контрактам допускается добаЕ на английском языке (Air Quality Sensors for Smart Cities).
названия

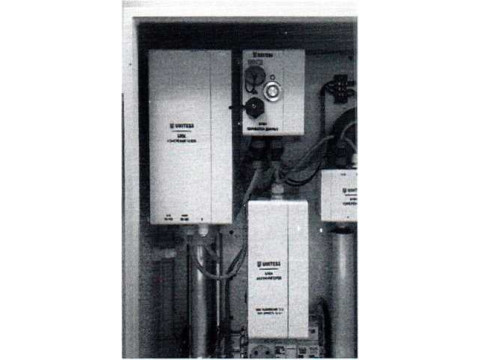

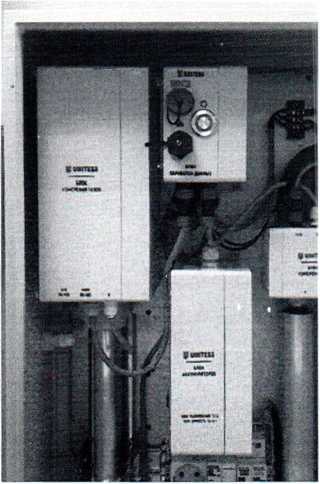

Рисунок 1 - Внешний вид измерителей качества воздуха UniTesS AQM-03
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерителя
качества воздуха приведены в таблице 3. Таблица 3
|
Наименование и единицы измерения характеристики |
Значение характеристики | |
|
AQM-03 |
AQM-03-1 | |
|
1 |
2 |
3 |
|
Диапазон измерений концентрации токсичных газов в воздухе, ppm: SO2 NO2 Оз СО Изобутилен и другие летучие органические соединения * |
от 0 до 10 от 0 до 10 от 0 до 18 от 0 до 32 от 0 до 25 | |
|
Пределы допускаемой приведенной погрешности при измерении концентрации в диапазоне измерений, %: SO2 (от 0 до 1 ppm) NO2 (от 0 до 1 ppm) Оз (от 0 до 2 ppm) СО (от 0 до 3 ppm) Изобутилен и другие летучие органические соединения (от 0 до 2,5 ppm) * |
±15 ±15 ±15 ±15 ±30 | |
|
Пределы допускаемой относительной погрешности при измерении концентрации в диапазоне, %: SO2 (от 1 до 10 ppm) NO2 (от 1 до 10 ppm) Оз (от 2 до 18 ppm) СО (от 3 до 32 ppm) Изобутилен и другие летучие органические соединения (от 2,5 до 25 ppm) * |
1 «й ±15 ±30 | |
Продолжение таблицы 3
|
1 |
2 |
з |
|
Предел обнаружения концентрации токсичных газов в воздухе, ppb: SO2 NO2 Оз СО Изобутилен и другие летучие органические соединения * |
35 20 20 800 100 | |
|
Разрешающая способность, ppb: SO2 NO2 Оз СО Изобутилен и другие летучие органические соединения * |
35 20 20 100 100 | |
|
Повторяемость при измерении концентрации SO2, NO2, Оз, СО, %, не более |
5 | |
|
Время установления выходного сигнала (teo), с, не более |
60 | |
|
Диапазон показаний массовой концентрации твёрдых частиц, мкг/м3 РМ 2,5 РМ 10 |
от 0 до 500 от 0 до 1000 | |
|
Диапазон измерений массовой концентрации твёрдых частиц, мкг/м3 РМ 2,5 РМ 10 |
- |
от 20 до 500 от 20 до 1000 |
|
Пределы допускаемой относительной погрешности при измерении массовой концентрации твёрдых частиц, % |
- |
±50 |
|
Диапазон напряжений питания переменного тока, В |
230±23 | |
|
Частота переменного тока, Гц |
50±1 | |
|
Потребляемая мощность, В А, не более |
150 | |
|
Габаритные размеры, мм, не более |
440x724x258 | |
|
Масса, кг, не более |
27 | |
|
Степень защиты измерителя качества воздуха по ГОСТ 14254-2015 (IEC 60529:2013) |
IP34 | |
|
Степень защиты блока обработки данных, блока аккумуляторных батарей и блока питания по ГОСТ 14254-2015 (IEC 60529:2013) |
IP65 | |
|
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -относительная влажность, %, не более; - атмосферное давление, кПа |
от минус 35 до плюс 40 до 95 при температуре 20 °C от 86 до 106 | |
Примечание: - * Поверка и калибровка канала измерения концентрации летучих органических соединений осуществляется по изобутилену. Пересчёт концентрации изобутилена в общий органический углерод осуществляется в соответствии с п 10.10 ЭкоНиП 17.01.06-001-2017
Знак утверждения типа
Знак утверждения типа наносится на титульный ли документации.
Комплектность
Состав комплекта поставки оборудования приведен в таблице 4.
Лист 4 из 6
Таблица 4
|
Наименование |
Количество |
|
Измеритель качества воздуха UniTesS AQM-03 |
1 шт. |
|
Ключ от корпуса |
1 шт. |
|
Комплект инструментов |
1 шт. |
|
Комплект монтажный AQM-03-AS |
1 шт. |
|
Комплект сменных фильтров |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Упаковка (коробка) |
1 шт. |
|
Методика поверки МРБ МП.3028-2020* |
1 экз. |
|
Свидетельство о поверке* |
1 экз. |
|
Программное обеспечение UniTesS AQM Monitor * |
1-диск DVD |
Примечание: - * Поставляется по дополнительному запросу.
По согласованию с потребителем допускается изменение комплекта поставки
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 191699356.029-2020 "Измерители качества воздуха UniTesS AQM-03. Технические условия".
МРБ МП.3028-2020 "Измерители качества воздуха UniTesS AQM-03. Методика поверки".
Заключение
Измерители качества воздуха UniTesS AQM-03 соответствуют требованиям ТУ BY 191699356.029-2020, Техническим регламентам Таможенного союза “Электромагнитная совместимость технических средств”, ТР ТС 020/2011, "О безопасности низковольтного оборудования", ТР ТС 004/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 42776), "Средства электросвязи. Безопасность", ТР 2018/024/BY (декларация о соответствии BY/112 11.01 ТР024 003 08396).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 6 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 378-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
