Анализаторы молока серии Lactoscan
| Номер в ГРСИ РФ: | РБ 03 09 7372 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Мilkotronic Ltd.", Болгария |
|
Описание типа РБ 03 09 7372 19 [2020-04-13]
rb-03-09-7372-19_2020-04-13.pdf
|
Скачать |
Анализаторы молока серии Lactoscan (далее - анализаторы) предназначены для измерения массовой доли жира, массовой доли белка, плотности, точки замерзания, водородного показателя pH и количества соматических клеток в молоке и молочных продуктах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7372 19 |
| Наименование | Анализаторы молока серии Lactoscan |
| Год регистрации | 2019 |
| Номер сертификата | 13097 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | фирма "Мilkotronic Ltd.", Болгария (BG) |
Производитель / Заявитель
фирма "Мilkotronic Ltd."
Адрес: 4, Narodni buditeli str, Nova Zagora, 8900, Bulgaria
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Анализаторы метрологически обеспечены в Республике Беларусь с применением ГСО показателей качества молока, внесенных в Государственный реестр средств измерений Республики Беларусь (раздел 2), и/или допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2955-2020. |
Поверители
Скачать
|
Описание типа РБ 03 09 7372 19 [2020-04-13]
rb-03-09-7372-19_2020-04-13.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы молока серии Lactoscan (далее - анализаторы) предназначены для измерения массовой доли жира, массовой доли белка, плотности, точки замерзания, водородного показателя pH и количества соматических клеток в молоке и молочных продуктах.
Область применения анализаторов - предприятия молочной промышленности, сельскохозяйственного производства, лаборатории научно-исследовательских институтов.
Описание
Анализаторы молока серии Lactoscan изготавливают в трех модификациях:
Lactoscan Combo (базовая модель);
Lactoscan FarmEco (исполнения Lactoscan S, Lactoscan SP, Lactoscan SH, Lactoscan MCCW);
Lactoscan SCC (исполнение: Lactoccan SCC mini).
Принцип действия анализаторов модификации Lactoscan FarmEco основан на изменении параметров ультразвукового сигнала при прохождении его через пробу молока и дальнейшей обработки сигналов по заданному алгоритму.
Анализаторы выполнены в виде моноблока. В состав анализатора входят измерительная ячейка, микропроцессор, управляющий работой анализатора и насос для промывки ячейки. Результаты измерений анализов выводятся на блок визуальной индикации, расположенный на передней панели анализатора, на который непрерывно выводятся данные о статусе анализатора.
Анализаторы имеют возможность передачи результатов измерений на принтер или персональный компьютер.
Дополнительно анализаторы показывают значения температуры пробы молока, сухого обезжиренного остатка (СОМО), лактозы, массовой доли воды, удельной электропроводности и содержания солей.
Принцип действия анализаторов модификации LACTOSCAN SCC основан на подсчете количества соматических клеток в пробах молока, предварительно обработанных флуоресцентным красителем, методом флуоресцентной микроскопии подсчета клеток. // Ф \\
((/ 'Х \Для документов/ к
Для идентификации и подсчёта количества соматических клеток, пробу молока в микропробирке смешивают с флуоресцентным красителем SOFIA GREEN. Подготовленную пробу молока капают в одноразовую кассету, которая помещается в анализатор, микроскоп анализатора автоматически фокусируется на кассете, камера которого захватывает флуоресцентные клетки. Алгоритм анализа цифрового изображения флуоресцентных клеток (их концентрации и размеров) позволяет рассчитать количество соматических клеток в пробе молока.
Анализаторы молока модификации Lactoscan Combo включают в себя функциональные возможности анализаторов Lactoscan FarmEco и Lactoscan SCC.
Требования, предъявляемые к программному обеспечению анализаторов приведены в таблице1.
Таблица 1 - Применяемые версии программному обеспечению анализаторов
|
Модификация/исполнение анализатора |
Идентификационное наименование применяемого программного обеспечения, версии, не ниже |
|
Lactoscan FarmEco, Lactoscan S, Lactoscan SP, Lactoscan SH |
Ls_60.hex - 60 |
|
Lactoscan SCCW |
Ls 60.hex - 60; Mccw.exe - 3.20 |
|
Lactoscan SCC, Lactoscan SCC mini |
Iscc.hex - 1.2; lscc.exe - 1.2.0.60 |
|
Lactoscan Combo |
Iscc.hex - 1.2; lscc.exe - 1.2.0.60 Ls 60.hex - 60; Mccw.exe - 3.20 |
Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.

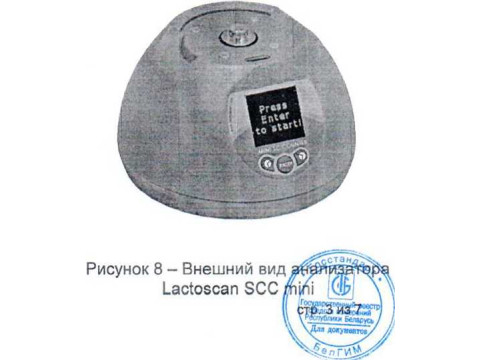

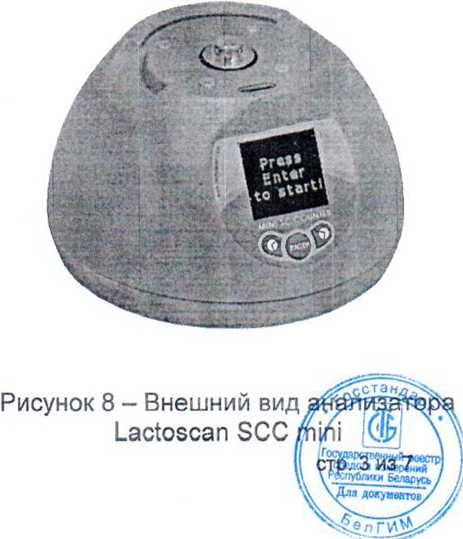

Внешний вид анализаторов приведен на рисунках 1 - 8.
|
8______ ** . ill Рисунок 1 - Внешний вид анализатора Lactoscan Combo |

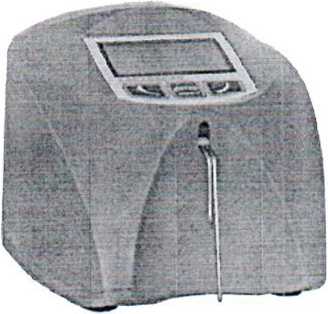

» т ■*" * " ~ J Г Рисунок 2 - Внешний вид анализатора Lactoscan Farm Eco I [Государственный реестр] l средств измерении 1 u \ Республики Беларусь / ' jPTRurf . |
Рисунок 3 - Внешний вид анализатора Lactoscan S
Рисунок 4 - Внешний вид анализатора Lactoscan SP
Рисунок 5 - Внешний вид анализатора Lactoscan SH

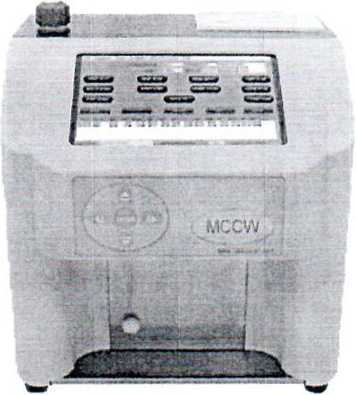

Рисунок 6 - Внешний вид анализатора Lactoscan WCCW

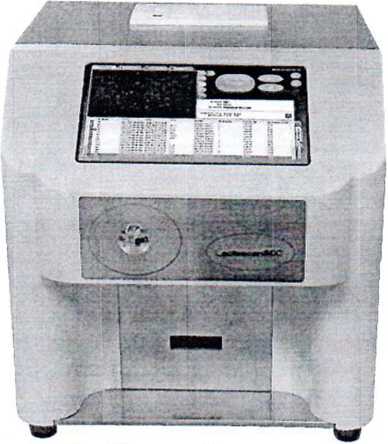

Рисунок 7 - Внешний вид анализатора Lactoscan SCC
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики анализаторов приведены в таблицах 2 и 3, технические характеристики в таблице 4.
Таблица 2 - Основные метрологические характеристики анализаторов Lactoscan FarmEco, Lactoscan S, Lactoscan SP, Lactoscan SH, Lactoscan MCCW и Lactoscan Combo
|
Наименование характеристики |
Анализаторы молока серии Lactoscan | |||||||
|
Lactoscan FarmEco |
Lactoscan S |
Lactoscan SP |
Lactoscan SH |
Lactoscan MCCW |
Lactoscan : Combo | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |
|
Жир |
Диапазон показаний массовой доли, % |
от (от ( |
0 до 25 ) до 45)* | |||||
|
Диапазон измерений массовой доли, % |
от 0,05 до 6,00 | |||||||
|
Пределы допускаемой абсолютной погрешности массовой доли, % |
±0,1 | |||||||
|
Белок |
Диапазон показаний массовой доли, % |
от 0 до 10 | ||||||
|
Диапазон измерений массовой доли, % |
от 2 до 6 | |||||||
|
Пределы допускаемой абсолютной погрешности массовой доли, % |
± 0,14 | |||||||
|
Точка замер-зания |
Диапазон показаний, °C |
от минус 0,400 до минус 0,700 | ||||||
|
Диапазон измерений, °C |
от минус 0,400 до минус 0,650 | |||||||
|
Пределы допускаемой абсолютной погрешности, °C |
±0,05 | |||||||
|
Плотность |
Диапазон измерений, кг/м3 |
от 1020,0 до 1040,0 | ||||||
|
Пределы допускаемой абсолютной погрешности, кг/м3 |
±0,5 | |||||||
|
Количество соматических клеток |
Диапазон показаний, тыс./см3 |
- |
от 0 до 10000 | |||||
|
Диапазон измерений, тыс./см3 |
- |
от 100 до 1000 | ||||||
|
Пределы допускаемой относительной погрешности, % |
- |
± 15 | ||||||
|
Предел относительного среднеквадратического отклонения, % |
- |
10 | ||||||
|
pH* |
Диапазон показаний pH |
от 1 до 10 | ||||||
|
Диапазон измерений pH |
от 4 до 7 | |||||||
|
Пределы допускаемой абсолютной погрешности измерений pH |
± 0,08 | |||||||
* - при наличии измерительной функции
Таблица 3 - Основные метрологические характеристики анализаторов Lactoscan SCO и Lactoscan SCC mini
|
Наименование характеристики |
Анализаторы молока серии Lactoscan | ||
|
Lactoscan SCC |
Lactoscan SCC mini | ||
|
Количество соматических клеток |
Диапазон показаний, тыс./смл |
от 0 до 10000 | |
|
Диапазон измерений, тыс./смд |
от 100 до 1000 | ||
|
Пределы допускаемой относительной погрешности, % |
± 15 | ||
|
Предел относительного среднеквадратического отклонения, % |
10 | ||
Таблица 4 - Основные технические характеристики анализаторов молока серии Lactoscan
|
Наименование характеристики |
Анализаторы молока серии Lactoscan | |||||||
|
Lactoscan FarmEco |
Lactos can S |
Lactose an SP |
Lactose an SH |
Lactose ап MCCW |
Lactos сап Comb о |
Lactose an SCC |
Lactose an SCC mini | |
|
Диапазон температур окружающего воздуха при эксплуатации,°C |
от 10 до 40 | |||||||
|
Относительная влажность окружающего воздуха при эксплуатации, % |
i от 30 до 80 | |||||||
|
Диапазон напряжения питания от сети переменного тока |
230 В ± 10% | |||||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию анализатора.
Комплектность
В комплект поставки входит:
- анализатор с комплектом принадлежностей - 1 шт.;
- инструкция по эксплуатации - 1 шт.;
- методика поверки* - 1 шт.;
- упаковка - 1 шт.
* - поставляется по отдельному заказу.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «Milkotronic Ltd», Болгария.
МРБ МП.2955-2020 «Анализаторы молока серии Lactoscan. Методика поверки».
Заключение
Анализаторы молока серии Lactoscan соответствуют документации фирмы «Milkotronic Ltd », Болгария.
Анализаторы молока серии Lactoscan соответствуют требованиям Технических регламентов Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и ««О безопасности низковольтного оборудования» (декларация о соответствии № BY/112 11.01.ТР004 003 37475 от 27.11.2019, срок действия 05.11.2024).
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в СЗМ в Республике Беларусь: не более 12 ме
сяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93 тел. (017) 334-98-13
Аттестат аккредитации № BY/ 112 1.0025
