Дозаторы пипеточные IKA серии Pette fix и Pette vario
| Номер в ГРСИ РФ: | РБ 03 02 7375 19 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "IKA-Werke GmbH & Co. KG", Германия |
|
Описание типа РБ 03 02 7375 19 [2020-04-14]
rb-03-02-7375-19_2020-04-14.pdf
|
Скачать |
Дозаторы предназначены для отбора и переноса определенных объемов жидкости с помощью съемных одноразовых наконечников.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 7375 19 |
| Наименование | Дозаторы пипеточные IKA серии Pette fix и Pette vario |
| Год регистрации | 2019 |
| Номер сертификата | 13100 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | фирма "IKA-Werke GmbH & Co. KG", Германия, (DE) |
Производитель / Заявитель
фирма "IKA-Werke GmbH & Co. KG", Германия
Адрес: Janke&Kunkel-Str. 10, 79219, Staufen, Germany
Контакты: тел.: +49 7633-831-215, факс: +49 7633-831-98 // bozidar.nikic@ika.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2947-2020. |
Поверители
Скачать
|
Описание типа РБ 03 02 7375 19 [2020-04-14]
rb-03-02-7375-19_2020-04-14.pdf
|
Скачать |
Описание типа
Назначение
Дозаторы предназначены для отбора и переноса определенных объемов жидкости с помощью съемных одноразовых наконечников.
Область применения - в лабораторной практике медицинских учреждений, а также в организациях химической, фармацевтической, микробиологической промышленности и пр.
Описание
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.
Значение объема дозы установлено на цифровом индикаторе, расположенном на рукоятке дозаторов фиксированного объема. Дозаторы с варьируемым объемом доз оборудованы автономным модульным механизмом регулировки объема доз. который позволяет установить объем дозирования с наименьшим шагом. Значение объема дозы, установленное при использовании операционной кнопки, отображается на черно-белом дисплее, встроенном в рукоятку дозатора. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъемность наконечников.
Для уменьшения влияния тепла руки на результат дозирования механизм установки объема доз имеет термоизоляцию от корпуса дозатора.
Для работы дозаторов используются сменные наконечники.
| । ■ ■ «

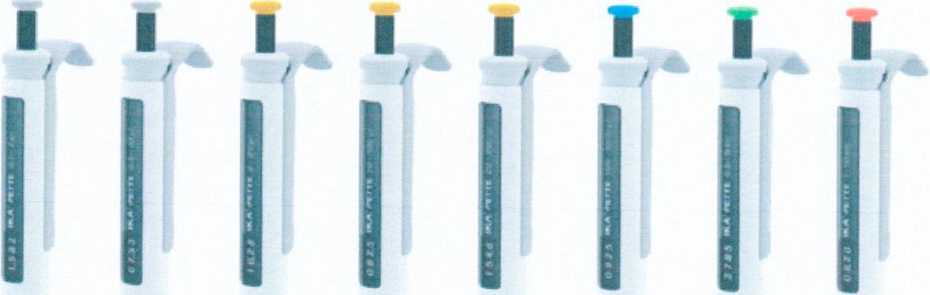

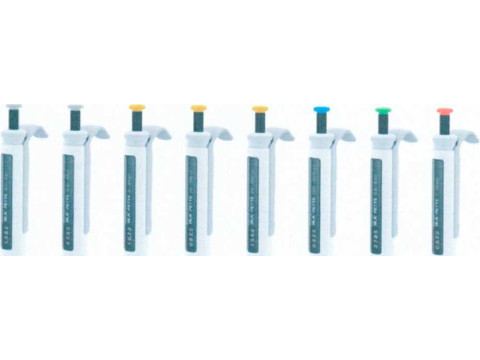

Рисунок 1 - Общий вид дозаторов с варьируемым объемом

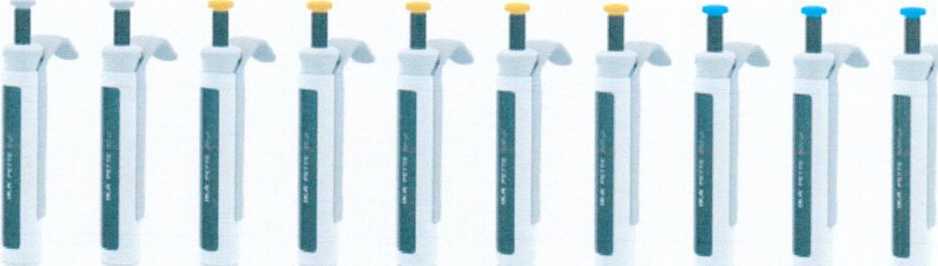

Рисунок 2 - Общий вид дозаторов с фиксированным объемом
Пломбирование дозаторов не предусмотрено.
’ «трологическис и технические характер jtiikii
Таблица 1 - Метрологические характеристики дозаторов с фиксированным объемом доз
|
Наименование характеристики |
Значение характеристики для модели дозатора IKA Репе | |||||||||
|
5 |
10 |
20 |
25 |
50 |
100 |
200 |
250 |
500 |
1000 | |
|
Серия |
поршневая пипетка с воздушной подушкой | |||||||||
|
Объем |
фиксированный | |||||||||
|
Количество каналов |
1 | |||||||||
|
Цветовая маркировка |
се |
эый |
желтый |
синий | ||||||
|
Номинальный объем дозы, мкл |
5 |
10 |
20 |
25 |
50 |
100 |
200 |
250 |
500 |
1000 |
|
11ределы допускаемой систематической погрешности для номинального объема дозы: относительной,% |
±1.2 |
±1.2 |
±1.0 |
±1.0 |
±0.7 |
±0.6 |
±0.6 |
±0.6 |
±0.6 |
±0,6 |
|
Предел допускаемого среднего квадратического отклонения случайной погрешности для номинального объема дозы: относительной,% |
0,6 |
0.6 |
0.3 |
0.3 |
0.3 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
Таблица 2 - Метрологические характеристики дозаторов с варьируемым объемом доз
|
къ'/' Ы i hi |
Наименование характеристики |
Значение характеристики для модели дозатора IKA Pette, диапазон показаний | |||||||
|
0,1-2 мкл |
0,5-10 мкл |
2-20 мкл |
10-100 мкл |
20-200 мкл |
100-1000 мкл |
0,5-5 мл |
1-10 мл | ||
|
Серия |
поршневая пипетка с воздушной подушкой | ||||||||
|
Объем |
варьируемый | ||||||||
|
Количество каналов |
1 | ||||||||
|
Цветовая маркировка |
серый |
желтый |
синий |
зеленый |
красный | ||||
|
Диапазон объемов дозирования |
2 мкл |
2-10 мкл |
2-20 мкл |
10-100 мкл |
20-200 мкл |
100-1000 мкл |
0,5-5 мл |
1 -10 мл | |
|
Дискретность установки объема дозы, мкл |
0,002 |
0,01 |
0,02 |
0,1 |
0.2 |
1 |
5 |
10 | |
|
Пределы допускаемой систематической погрешности для максимального объема дозы: относительной,% |
± 1,4 |
± 1,0 |
± 1,0 |
±0.8 |
±0,6 |
±0.6 |
±0,6 |
±0,6 | |
|
Предел допускаемого среднего квадратического отклонения случайной погрешности для максимального объема дозы: относительной,% |
0.7 |
0,4 |
0,3 |
0.2 |
0.2 |
0,2 |
0,15 |
0.15 | |
|
Пределы допускаемой систематической погрешности для объема дозы равного 50 % от максимального объема дозы: относительной, % |
± 1,5 |
± 1,2 |
± 1,0 |
± 1,0 |
± 1,0 |
± 1,2 |
±0.8 | ||
|
Предел допускаемого среднего квадратического отклонения случайной погрешности для объема дозы равного 50 % от максимального объема дозы: относительной,% |
0,8 |
0,6 |
0.3 |
0.3 |
0,2 |
0,25 |
0,2 | ||
|
Пределы допускаемой систематической погрешности для объема дозы равного 10 % (20 % для дозатора исполнения 0.5-10 мкл) от максимального объема дозы: относительной,% |
- |
± 5,0 |
±5,0 |
±3.0 |
±2,5 |
±3.0 |
±2,4 |
±3,0 | |
|
гйрвд^л допускаемого среднего квадратического ^да^Гоне^ия случайной погрешности для объема дозы геОнога°М) % (20 % для дозатора исполнения 0,5-10 те¥1^Й^/®Рксимального объема дозы: относительной, % |
1,5 |
1,5 |
1,0 |
0,7 |
0,6 |
0,6 |
0,6 | ||
Габлица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальные габаритные размеры дозаторов без упаковки, высота, мм, не более |
от 222 до 248 мм |
|
Масса дозаторов без упаковки (наконечник не включен) г, не более |
от 88 до 110 |
|
Условия эксплуатации: - предельные значения температуры (Tmin, Ттах), °C - диапазон относительной влажности воздуха. % - атмосферное давление. кПа |
от +18 до +25 од 45 до 60 от 95,5 до 101,3 |
|
Средний срок службы, лет Средняя наработка на отказ, циклов |
4 100000 |
Знак утверждения типа
Знак утверждения типа наносится на дозатор (упаковку с дозатором) методом термопечати или наклейки, на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность дозаторов
|
Наименование |
Обозначение |
Количество |
|
Дозатор |
IKA Pette |
1 шт. |
|
Наконечник для пипетки |
- |
3 шт. |
|
Большая ручка (из твердого материала) |
- |
1 шт. |
|
Большая ручка (из мягкого материала) |
- |
1 шт. |
|
Маленькая ручка (из твердого материала) |
- |
1 шт. |
|
Фильтры |
- |
3 шт. |
|
Смазка для дозатора |
- |
1 шт. |
|
Гарантийный талон |
- |
1 экз. |
|
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
|
Свидетельство о калибровке |
- |
1 экз. |
|
Примечания 1 Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников. 2 По требованию потребителя наконечники поставляются по отдельному заказу, в отдельной упаковке. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕН ТЫ
Техническая документация (руководство по эксплуатации) фирмы-изготовителя «1КА-Werke GmbH & Со.KG», Германия.
ГОСТ 28311-89 «Дозаторы медицинские лабораторные. Общие технические условия»
Заключение
Дозаторы пипеточные IKA серии Pette соответствуют требованиям ментации фирмы-изготовителя «IKA-Werke GmbH & Со.KG», Германия.
Лист № 6
Всего листов 6
Поверка проводится согласно МРБ МП. 3 -1^'ZO «Дозаторы пипеточные
1КА серии Pette fix и Pette vario. Методика поверки».
Знак поверки наносится на свидетельство о поверке.
Межповерочный интервал в сфере законодательной метрологии в Республики Беларусь - не более 12 месяцев, межповерочный интервал вне сферы законодательной метрологии - не более 12 месяцев.
