Преобразователи относительной влажности и температуры измерительные ПВТ100
| Номер в ГРСИ РФ: | РБ 03 09 6451 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО «Производственное Объединение ОВЕН», г. Москва |
|
Описание типа РБ 03 09 6451 17 [2018-02-21]
rb-03-09-6451-17_2018-02-21.pdf
|
Скачать |
Преобразователи относительной влажности и температуры измерительные ПВ'ПОО (далее - преобразователи или приборы) предназначены для измерения и преобразования значений относительной влажности и температуры неагрессивных газовых сред в унифицированные аналоговые выходные сигналы постоянного тока (от 4 до 20 мА) или напряжения (от 0 до 10 В), или в цифровой сигнал протокола Modbus RTU для передачи по интерфейсу RS-485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6451 17 |
| Наименование | Преобразователи относительной влажности и температуры измерительные ПВТ100 |
| Год регистрации | 2017 |
| Номер сертификата | 11440 |
| Дата регистрации | 2017-11-28 |
| Срок действия | 2021-09-07 |
| Получатель сертификата | ООО "Производственное Объединение ОВЕН", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Производственное Объединение ОВЕН"
Адрес: 2-я ул. Энтузиастов, д. 5, корп. 5, г. Москва, 111024
Контакты: тел. (495) 221-60-64; факс: (495) 728-41-45, support@owen.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по КУВФ.413631.100МП (2015 г.). |
Поверители
Скачать
|
Описание типа РБ 03 09 6451 17 [2018-02-21]
rb-03-09-6451-17_2018-02-21.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи относительной влажности и температуры измерительные ПВ'ПОО (далее - преобразователи или приборы) предназначены для измерения и преобразования значений относительной влажности и температуры неагрессивных газовых сред в унифицированные аналоговые выходные сигналы постоянного тока (от 4 до 20 мА) или напряжения (от 0 до 10 В), или в цифровой сигнал протокола Modbus RTU для передачи по интерфейсу RS-485.
Описание
Принцип измерения относительной влажности преобразователей основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Принцип измерения температуры преобразователей основан на зависимости сопротивления чувствительного элемента от измеренной температуры окружающей среды.
Преобразователи относительной влажности и температуры измерительные ПВ'ПОО имеют следующие исполнения: ПВТ100-Н4, ПВТ100-К1, ПВТ100-Н5. Приборы различаются диапазоном измерений температуры, типом выходного сигнала, а также по конструктивному исполнению.
Конструктивно преобразователи выполнены в пластмассовом корпусе для настенного/потолочного крепления с первичным преобразователем. Внутри корпуса находится электронная плата с микропроцессорным микроконтроллером, а также клеммная колодка для подключения напряжения питания и аналоговых выходных сигналов. Внутри первичного преобразователя находится высокостабильный однокристальный сенсор относительной влажности (емкостного типа) и платиновый терморезистор. Питание преобразователей осуществляется от внешнего источника постоянного тока.
Фотографии внешнего вида преобразователей приведены на рисунках I - 3.

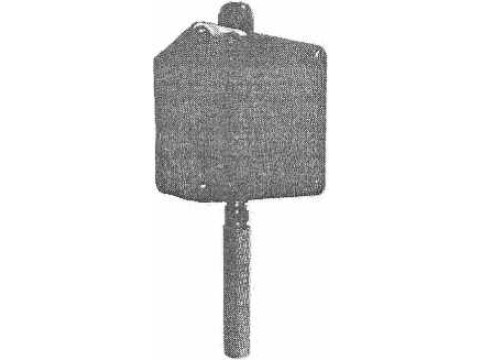

Рисунок 1 - Общий вид преобразователей
ПВ’ПОО исполнения ПВТ100-Н4
Рисунок 2 - Общий вид преобразователей ПВ'ПОО исполнения ПВТ100-К1
Рисунок 3 - Общий вид преобразователей НВТ 100 исполнения ПВТ100-Н5
Программное обеспечение
Программное обеспечение (ПО) встроено в микроконтроллер средства измерений.
Для функционирования преобразователей необходимо наличие ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Все ПО является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1: Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
pvt2 03.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.03 |
|
Цифровой идентификатор программного обеспечения |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Технические характеристики
Диапазоны измерений, пределы допускаемых абсолютных погрешностей, а также диапазоны при измерении и преобразовании этих вменения выходных аналоговых сигналов приведены в таблице 2.
|
Наименование характеристики |
Значение |
|
Диапазон измерений (показаний) относительной влажности, % |
от 5 до 95 (от 0 до 100) |
|
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности, % в диапазоне свыше 20 до 80 % в диапазоне от 5 до 20 % и свыше 80 до 95 % |
±2,5; ±3,5 |
|
Диапазон измерений температуры, °C: для исполнений ПВТ100-Н4, ПВТ100-К1 для исполнения Г1ВТ100-Н5 |
от - 40 до + 80; от - 40 до + 80: от - 40 до + 120 |
|
Пределы допускаемой абсолютной погрешности канала измерений температуры, °C |
У |
|
Наименование характеристики |
Значение |
|
в диапазоне свыше - 20 до + 80 °C, не более в диапазоне от - 40 до - 20 °C и свыше + 80 до + 120 °C, не более |
±0,5; ±0,7 |
|
Диапазон выходных аналоговых электрических сигналов: - постоянного тока. мА: - напряжения, В: |
от 4 до 20; от 0 до 10 |
|
Напряжение питания, В |
от 11 до 30 (номинальное значение 24 В) |
|
Масса, кг, не более |
1,0 |
|
Габаритные размеры корпуса, мм: для исполнения ПВТ100-Н4 для исполнения ПВТ100-К1 для исполнения ПВТ100-Н5 |
82 х 80 * 55; 102 х 80 х 55; 102 х 80 х 55 |
|
Габаритные размеры первичного преобразователя, мм: для исполнения ПВТ100-Н4 для исполнения ПВТ100-К1 для исполнения ПВТ100-Н5 |
016 х 96; 016 х 201; 016 х 87; 016 х 75 |
|
Степень защиты корпуса по ГОСТ 14254-96 |
1Р20 |
|
Средняя наработка на отказ, ч, не менее |
50 000 |
|
Средний срок службы, лет |
б |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C: - относительная влажность воздуха, %: - атмосферное давление, кПа |
от - 40 до -1- 80 до 95 (без конденсации) от 84,0 до 106,7 |
Знак утверждения типа
наносится на корпус преобразователя при помощи наклейки или другим способом, не ухудшающим качества преобразователя, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплектность поставки преобразователя входят:
|
- Преобразователь относительной влажности и температуры измерительный ПВТ100 - Паспорт КУВФ.413631.100ПС - Руководство по эксплуатации КУВФ.413631.100РЭ - Гарантийный талон - Методика поверки КУВФ.413631.100МП |
1 шт. 1 экз. 1 экз. 1 экз. 1 экз. |
Поверка
осуществляется в соответствии с документом КУВФ.413631.100МП «Преобразователи относительной влажности и температуры измерительные ГИЗТ100. Методика поверки», утвержденным ФГУП «ВНИИМС» 15.12.2015 г.
Основные средства поверки:
-термометр цифровой прецизионный DTI-1000 (номер в федеральном информационном фонде по обеспечению единства измерений: 15595-12);
- измеритель комбинированный 2-го и 3-го разрядов Testo 645 с зондом 0636 974! по ГОСТ 8.547-2009;
- генератор влажного воздуха 1-го и 2-го разрядов HygroGen модификации HygroGen 2 по ГОСТ 8.547-2009;
- генератор влажного газа эталонный 1-го и 2-го разрядов «Родник-4М» по ГОСТ 8.547-2009.
Знак поверки наносится на корпус преобразователя и (или) в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
Нормативные документыГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4215-002-46526536-2015 Преобразователи относительной влажности и температуры измерительные ПВТ100. Технические условия.
