Анализаторы характеристик электрических сигналов "Спектр-07"

Назначение

Анализаторы характеристик электрических сигналов "Спектр-07" предназначены для анализа спектральных характеристик электрических сигналов от первичных измерительных преобразователей, а также сбора и хранения результатов измерений с целью дальнейшей их передачи в компьютер для создания баз данных и обработки с помощью компьютерных программ диагностирования оборудования.

Описание

Принцип работы анализатора заключается в том, что сигнал от первичного измерительного преобразователя, поступающий на один из входных усилителей, преобразуется в цифровую форму аналого-цифровым преобразователем и обрабатывается сигнальным процессором в соответствии с заданными алгоритмами.

Анализатор выполнен в виде портативного цифрового измерительного устройства, сочетающего в себе возможности анализатора спектра, запоминающего осциллографа, частотомера, а также средства хранения результатов измерений с энергонезависимой памятью.

Управляющий процессор координирует работу функциональных устройств, входящих в состав анализатора, а также осуществляет визуализацию режимов работы и результатов измерений на встроенном жидкокристаллическом индикаторе в удобной для пользователя форме. Оперативное управление анализатором осуществляется посредством 9-ти клавишной пленочной клавиатуры. Связь анализатора с компьютером, осуществляемая по встроенному стандартному последовательному интерфейсу RS-232, позволяет загружать в анализатор маршрутные карты проведения измерений и считывать полученные и сохраненные результаты измерений для дальнейшей их обработки и создания баз’данных на компьютере.

Высокая точность измерений электрических характеристик обеспечивается применением в приборе высокостабильного источника опорного напряжения аналого-цифрового преобразователя.

Анализатор может работать как в стационарных, так и в полевых условиях, используя для питания внешние зарядно-питающие устройства, либо встроенные аккумуляторы, заряжаемые с помощью зарядно-питающего устройства.

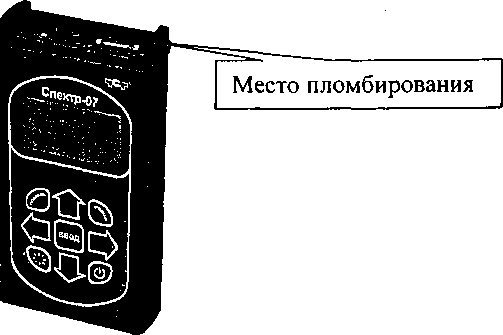

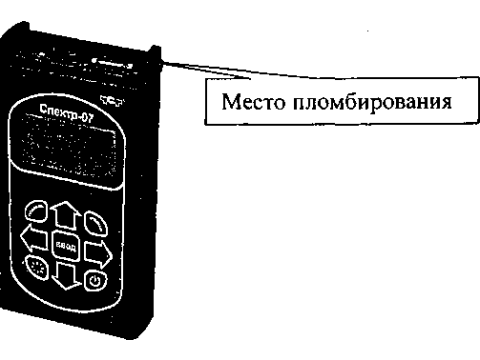

На рисунке 1 показан внешний вид анализатора "Спектр-07" .

Рисунок 1

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1

Таблица 1

ПО анализатора "Спектр-07" RU.TKHK).411618.001-01 встроенное и является метрологически значимым. Метрологические характеристики анализатора нормированы с учетом программного обеспечения.

Механическая защита от несанкционированного доступа выполняется установкой пломбы в виде голографической наклейки на правый винт, фиксирующий верхнюю торцевую крышку анализатора.

Уровень защиты - "С" по МИ 3286-2010

Технические характеристики

Входное сопротивление, кОм, не менее....................................................100

Динамический диапазон входного сигнала, В (дБ)..........................от 5-10’6 до 2,0 (112)

Диапазон частот входного сигнала, Гц ...........................................от 0,125 до 25600

Неравномерность АЧХ, дБ, не более

Пределы допускаемой приведенной погрешности измерений среднеквадратического значения (СКЗ) спектральных составляющих входного сигнала, %.................................±

Пределы допускаемой приведенной погрешности измерений СКЗ спектральных составляющих входного сигнала (с усилителем заряда),%

Динамический диапазон спектрального анализа входного сигнала при максимальном значении СКЗ спектральной составляющей Umax=2,0 В, дБ

Прибор позволяет осуществлять предварительную фильтрацию входного сигнала цифровыми полосовыми фильтрами со средними частотами:

800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 16000, 20000 Гц для 1/3 октавных фильтров;

8000, 16000 Гц для 1/1 октавных фильтров.

Параметры фильтров соответствуют требованиям 1-го класса по ГОСТ 17168-82.

Пределы допускаемой приведенной погрешности анализа спектров огибающей входного сигнала,%

Пределы допускаемой приведенной погрешности измерений частоты опорного сигнала в диапазоне от 2 до 300 Гц, %........................................................................±

Требования надежности:

полный назначенный технический ресурс, ч

полный назначенный срок службы, лет

средняя наработка на отказ, ч

среднее время восстановления работоспособного состояния, ч

Габаритные размеры, мм, не более.......................................................200x113x47

Масса, кг, не более

Потребляемая мощность (от встроенного аккумулятора), Вт

Рабочие условия эксплуатации: диапазон температуры окружающей среды, °C..................................от минус 20 до 40

относительная влажность воздуха, %..................................................от 30 до 90

диапазон атмосферного давления, кПа.......................  от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и лицевую поверхность анализатора в виде наклейки.

Комплектность

Комплектность поставки анализаторов "Спектр-07" соответствует таблице 2

Таблица 2

Поверка

осуществляется по документу "Анализаторы характеристик электрических сигналов "Спектр-07".Методика поверки" ТКНЮ411618.001Д1, утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И, Менделеева" в марте 2002 г.

Перечень основных средств поверки:

- генератор сигналов низкочастотный прецизионный ГЗ-122, диапазон частот от 0,001 до 2106Гц, 8f= ± 510’7f;

- генератор импульсов точной амплитуды Г5-75, период повторения импульсов Т от 0,1 • 10'6 до 9,99с, 8t = ± 1 • 10’3Т;

- вольтметр универсальный В7-43 измерение напряжения переменного тока от 10’3 до 1000 В в диапазоне частот от 0,0 Г до 20 Гц, ± 0,5 %;

- вольтметр универсальный В7-46, измерение напряжения переменного тока в диапазоне частот от 20 до 106 Гц, предел 200 мВ, ± [0,4+0,15(Uk/U-l)] %, предел 2 В, ± [0,3+0, l(Uk/U-l)] %;

- частотомер ЧЗ-47А диапазон частот от 0 до 500 мГц, 5f= ± (8o+l/ftC4).

Сведения о методах измерений

Методы измерений приведены в документе "Анализаторы характеристик электрических сигналов "Спектр-07". Руководство по эксплуатации".

Нормативные документы

1. МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот от Г10‘2 до 3 • 109 Гц.

2. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

3. ГОСТ 17168. Фильтры электронные октавные, третьоктавные. Общие технические требования и методы испытаний.

4. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

5. Технические условия ТКНЮ 411618.001 ТУ.

Рекомендации к применению

осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем).
