Контроллеры логические программируемые ПЛК73

Назначение

Контроллеры логические программируемые ПЛК73 (в дальнейшем по тексту именуемые «контроллеры») предназначены для измерения температуры (при использовании в качестве первичных преобразователей термо преобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока, унифицированный электрический сигнал постоянного тока или активное сопротивление, с последующей передачей управляющих сигналов.

Описание

Принцип действия контроллеров основан на измерении аналоговых входных сигналов, отображения информации входных сигналов на встроенном индикаторе или экране персонального компьютера при помощи специальной программы, обработке поступающих цифровых сигналов и последующей передаче, по предварительно заданной пользователем программе, хранящейся в памяти контроллера, управляющих сигналов на выходные устройства контроллера.

Конструктивно контроллер выполнен в корпусе для щитового монтажа. Па лицевой панели контроллера размещен монохромный жидкокристаллический индикатор и кнопки управления. Клеммы для внешнего подключения расположены на передней панели контроллера.

Контроллеры выпускаются в разных исполнениях, отличающихся друг от друга лицензионным ограничением по применению и типом входов и выходов.

Логика работы контроллеров определяется потребителем в процессе программиро-Е?ания. В зависимости от модели контроллера программирование осуществляется с помощью систем программирования: CoDeSys, Linux, MasterPLC, En - Logic.

Информация об исполнении указана в структуре условного обозначения следующим образом:

Контроллеры в исполнении ПЛК73

ПЛК 73 - X - X

Тип выходного элемента

Лицензионное ограничение объема облаете памяти ввода/вывода

Расшифровка обозначений:

• Тип выходного элемента:

- Р - реле электромагнитное;

- К - биполярный транзисторный ключ;

- С - оптопара симисторная;

- Т - выход для управления внешним твердотельным реле;

- И - цифроаналоговый преобразователь «параметр - ток»;

- У - цифроаналоговый преобразователь «параметр - напряжение»;

• Лицензионное ограничение объема области памяти ввода/вывода:

- L - искусственное ограничение в 360 байт;

- М - без ограничения размера памяти.

Фотографии общего вида контроллеров приведены на рисунке 1.

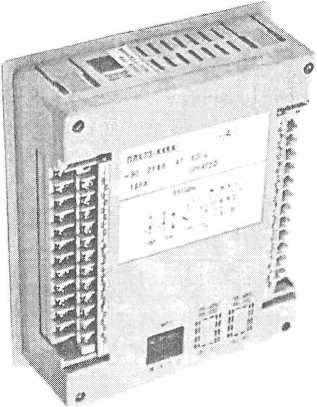

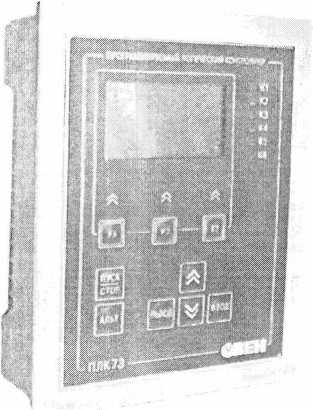

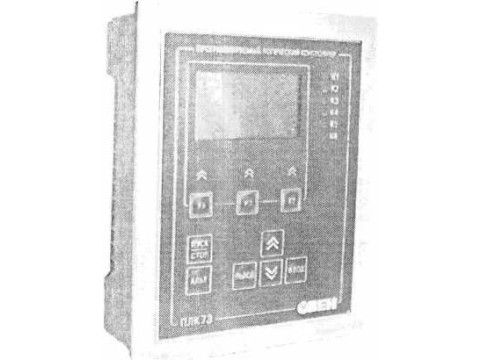

Рис. 1 - Общий вид контроллеров логических программируемых ПЛК73

Программное обеспечение

Программное обеспечение (ПО) контроллеров состоит из:

- встроенной в корпус средства измерений «Контроллеры логические профаммируемыс ПЛК73» части ПО;

- автономной части ПО («CoDeSys»), реализованной в виде файлов операционной системы. «CoDeSys» включает инструменты создания безопасных систем на ПЛК. В их состав входят специализированный редактор, соответствующий компилятор и система исполнения. Данные компоненты проходят сертификацию на соответствие стандарту МЭКб 1508, SIL 3.

Для функционирования контроллеров необходимо наличие встроенной части ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Уровень защиты ПО от непреднамереняых и преднамеренных изменений соответствует

уровню:

«А» - для встроенной части ПО. Не требуется специальных средств защиты чающих возможность несанкционированной модификации, обновления (загрузки), ул иных преднамеренных изменений метрологически значимой встроенной части П0 | меренных данных.                                                           V,

сС» - для автономных частей ПО. Метрологически значимые автономные части ПО СИ г: намеренные данные достаточно защищены с помощью специальных средств защиты от грел намеренных изменений.

Технические характеристики

Диапазон измерений контроллеров при работе с соответствующими первичными преоб-;жзег.ателями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 2:

Таблица 2

Пределы допускаемой основной приведённой погрешности выходных сигналов цифро-аналогового преобразователя (ЦАП) «параметр - ток» пли «параметр - напряжение», %: .......................................  ±0,5

Пределы допускаемой дополнительной приведенной погрешности измерения входных параметров контроллера, вызванной изменением температуры окружающего воздуха от (20 +

5) °C (нормальные условия) до минус 10 °C или от (20 ± 5) °C до плюс

55 °C, на каждые 10 СС изменения температуры не должны превышать 0,5 предела допускаемой основной приведенной погрешности.

Напряжение питания переменного тока, В.......................................от 90 до 264

Частота питающего напряжения, Гц.................................................от 47 до 63    "" то

I Спряжение питания постоянного тока, В.......................................от 150 до Зрб ,

Максимальная потребляемая мощность, ВА.................................................

Габаритные размеры (Шх ВхГ), мм..............................................137xl68x^5i^ , t/

Масса не более, кг.................................................................................0,5

Рабочие условия'эксплуатации:

- закрытые взрывобезопасные помещения без агрессивных паров и газов;

- температура окружающего воздуха, °C: рабочие условия.......................................................от минус 10 до плюс 55;

нормальные условия...................................................от плюс 15 до плюс 25;

- верхний предел относительной влажности воздуха не более 95 % при плюс 35 °C и более низких температурах без конденсации влаги

- атмосферное давление, кПа.......................  от 84,0 до 106,7

В соответствии с ГОСТ 14254-96 по защищенности от воздействия окружающей среды к'.’нтриллеры относятся к классу IP54 со стороны передней панели и IP20 со стороны клемм.

В соответствии с ГОСТ Р 52931-2008 контроллеры устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.

Средняя наработка па отказ, ч, не менее:..................................................50000

Средний срок службы, лет, не менее: ..........................................................10.

Знак утверждения типа

Знак утверждения типа наносится на щиток или панель контроллера методом фотолитографии или другим способом, не ухудшающим качества контроллера, а также на титульный лист (в нравом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплектность поставки контроллера входят:

- контроллер логический программируемый ПЛК73 - 1 шт.;

- руководство по эксплуатации КУВФ.421445.017РЭ - 1 экз.;

- паспорт КУВФ.421445.017ПС - 1 экз.;

- гарантийный талон - 1 экз.;

- компакт-диск с программным обеспечением и документацией - 1 шт.;

- гистодика поверки КУВФ.421445.017МП - 1 экз.

Поверка

осуществляется в соответствии с Инструкцией КУВФ.421445.017МП «Контроллеры логические программируемые ПЛК73. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИ-ИМС», 12.10.2011 г.

Основные средства поверки:

- магазин сопротивлений Р4831 или калибратор унифицированных сигналов ИКСУ 2000: диапазон выходных сопротивлений 0,001 Ом - 10 кОм; класс точности не более 0.02;

- потенциометр постоянного тока или калибратор напряжения постоянного тока, используемые в качестве меры напряжения с диапазоном выходного сигнала от 0 до 100 мВ; класс точности не более 0,05 (потенциометры постоянного тока РЗОб, Р348, Р363, ПП-бЗ: универсальный переносной измерительный прибор типа УПИП-бОМ; компаратор напряжений Р3003; калибратор напряжения П320; установки Bl-12, В1-13, В1-28; калибратор унифицированных сигналов ИКСУ 2000);

- источник постоянного тока П321 или калибратор унифицированных сигналов ИКСУ 2000 с диапазоном выходного сигнала от 0 до 20 мА; класс точности 0,01;

- источник регулируемого напряжения класс точности 0,01 (например, калибратор напряжения П320; компаратор напряжений РЗООЗ; установки Bl-12, Bl-13, В1-28);

- цифровой вольтметр класс точности 0,05/0,05 с диапазонами входных

стоянного напряжения от 0 до 10 В (например, вольтметр B7-I6, Щ302) и сопп^гйМе^я '5(Ж Ом класс точности не более 0,05 (например, магазин сопротивлений МСР-631 йстойНи^^р-

\ республики         ] ф

!'п-: ■; 1ЩК ’ГГ'Ну стоянного напряжения с выходным напряжением (24±3) В (например, источник питания постоянного тока Б5-44А, Б5-47, Б5-48, Б5-49).

- мегаомметр М4100/3 для измерения сопротивления изоляции с номинальным напряжением 500 В класс точности 1,0.

Введения о методиках (методах) измерений приведены в соответствующих разделах Руководства но эксплуатации КУВФ. 421445.017РЭ

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ПОСТ’ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ 6651-2009 ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСП. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 26.011 -80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ТУ 4252-003-46526536-2008 «Контроллеры логические программируемые Ш1К. Технические условия».

1 ОСТ' 8.558-93 ГСП. Государственная поверочная схема для средств измерений темпера-

.ры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
