Датчики горючих и токсичных газов серий Sensepoint XCD, Series 3000
| Номер в ГРСИ РФ: | РБ 03 09 6418 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | «Honeywell», США |
|
Описание типа РБ 03 09 6418 17 [2019-04-02]
rb-03-09-6418-17_2019-04-02.pdf
|
Скачать |
Датчики горючих и токсичных газов серий Sensepoint XCD, Series 3000 (далее -датчики) предназначены для измерения содержания токсичных газов, кислорода и довзрывоопасных концентраций горючих газов и паров горючих жидкостей в воздухе рабочей зоны и сигнализации установленных порогов срабатывания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6418 17 |
| Наименование | Датчики горючих и токсичных газов серий Sensepoint XCD, Series 3000 |
| Год регистрации | 2017 |
| Номер сертификата | 12194 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2022-10-31 |
| Получатель сертификата | компания "Honeywell Analytics Ltd.", Соединенное Королевство Великобритании и Северной Ирландии (GB) |
Производитель / Заявитель
компания "Honeywell Analytics Ltd."
Адрес: Hatch Pond House, 4 Stinsford Road, Pool, Dorset BH17 0RZ, United Kindom
Контакты: Tel.:+44 (0) 1202 64 5577, Fax.: +4 (0) 1202 66 5331
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Датчики метрологически обеспечены в Республике Беларусь с применением ГСО состава газовых смесей, внесенных в Государственный реестр средств измерений Республики Беларусь или допущенных к применению в Республике Беларусь в установленном порядке. Датчики, предназначенные для измерения концентрации озона, метрологически НЕ обеспечены в Республике Беларусь в связи с отсутствием необходимого оборудования. |
| Методика поверки | Поверка проводится по МРБ МП.2816-2018. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, поверку датчиков, предназначенных для измерения концентрации озона, проводить в лабораториях, аккредитованных в Системе аккредитации Республики Беларусь или в иных лабораториях специалистами юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 09 6418 17 [2019-04-02]
rb-03-09-6418-17_2019-04-02.pdf
|
Скачать |
Описание типа
Назначение
Датчики горючих и токсичных газов серий Sensepoint XCD, Series 3000 (далее -датчики) предназначены для измерения содержания токсичных газов, кислорода и довзрывоопасных концентраций горючих газов и паров горючих жидкостей в воздухе рабочей зоны и сигнализации установленных порогов срабатывания.
Область применения - газовая и газоперерабатывающая промышленность, нефтеперерабатывающая, угольная, химическая, пищевая и др. промышленность.
Описание
Датчики горючих и токсичных газов серий Sensepoint XCD модификаций: Sensepoint XCD, Sensepoint XCD RTD, Sensepoint XCD RFD,- являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип измерений:
- довзрывоопасных концентраций горючих газов и паров - термокаталитический;
- содержания токсичных газов и кислорода - электрохимический;
- горючих газов выше НКПР и диоксида углерода - инфракрасный.
Принцип действия термокаталитических сенсоров основан на изменении сопротивления каталитически активного элемента датчика вследствие сгорания на нем молекул горючего газа; электрохимических сенсоров - на эффекте возникновения разности потенциалов на электродах датчика вследствие электрохимической реакции между молекулами измеряемого газа и электролитом.
Принцип действия инфракрасных датчиков основан на поглощении молекулами определяемого компонента-инфракрасного излучения.
Конструктивно датчики выполнены в прочном пыле- и водонепроницаемом корпусе. Каждый из датчиков оснащён встроенной соединительной коробкой и предназначен для установки внутри производственных помещений и на открытых площадках. Датчики могут поставляться и без соединительной коробки.
Питание датчиков осуществляется от источника постоянного тока.
Модификации датчиков отличаются применяемыми сенсорами и составными частями, присоединенными к датчикам:
Sensepoint XCD - используются электрохимический сенсор для измерения содержания токсичных газов и кислорода, термокаталитический и инфракрасные сенсоры для измерения довзрывоопасных концентраций горючих газов и диоксида углерода; со встроенным преобразователем с унифицированным аналоговым выходом 4-20 мА; встроенным интерфейсом пользователя, дисплеем (модулем индикации) для отображения измеряемой концентрации с изменяемой трехцветной подсветкой, меняющейся в зависимости от текущего состояния прибора; тремя программируемыми реле для управления внешним оборудованием, дополнительно преобразователь комплектуется модулем связи по протоколу Modbus; преобразователь настраивается с помощью магнитного ключа;
- Sensepoint XCD RFD - используется термокаталитический и инфракрасные сенсоры для измерения довзрывоопасных концентраций горючих газов и диоксида углерода; со встроенным преобразователем с унифицированным аналоговым выходом 4-20 мА, оснащенный дисплеем (модулем индикации) на лицевой панели для отображения измеряемой концентрации и показаний; терминальным модулем; двумя программируемыми реле для управления внешним оборудованием; преобразователь настраивается с помощью удаленного портативного интерфейса;
- Sensepoint XCD RTD - используется электрохимический сенсор; со встроенным преобразователем с унифицированным аналоговым выходом 4-20 мА; встроенным интерфейсом пользователя, дисплеем (модулем индикации) для отображения измеряемой концентрации с изменяемой трехцветной подсветкой, меняющейся в зависимости от текущего состояния прибора; тремя программируемыми реле для управления внешним оборудованием, дополнительно преобразователь комплектуется модулем связи по протоколу Modbus; преобразователь настраивается с помощью магнитного ключа.
В стационарных датчиках Series 3000 для измерений содержания кислорода и токсичных газов используются электрохимические сенсоры, калибруемые по каждому конкретному газу.
Принцип действия электрохимических сенсоров основан на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами измеряемого газа и электролитом.
Датчик Series 3000 состоит из интеллектуального датчика, терминального модуля, измерительного преобразователя и модуля индикации.
Измерительный преобразователь датчика включает встроенный микропроцессор, внутреннюю память для хранения данных калибровки и измерений, а также интерфейс пользователя, позволяющий отображать результаты о содержании определяемых газов на жидкокристаллическом дисплее.
На лицевой панели датчика Series 3000 расположены - локальный жидкокристаллический дисплей для отображения измеряемой концентрации, клавиатура для управления опциями датчика. Преобразователь содержит унифицированный аналоговый выход (4 - 20 мА) в виде 2-проводного контура. Питание детектора осуществляется от источника постоянного тока.
Датчики горючих и токсичных газов серий Sensepoint XCD, Series 3000 выполнены во взрывобезопасном исполнении с маркировкой взрывозащиты:
- Sensepoint XCD, XCD RFD, XCD RTD - I Ex db ПС Тб X или I Ex db НС T5 X, Ex tb IIIC T85°C X, Ex tb IIIC T100°C X, I Ex db НС Тб X или I Ex db НС T4 X, ExtblllCT85°CX, Extb IIIC T135°C X, IP66;
- Series 3000 - Exd ia ПС T4 Ga.
Датчики имеют встроенное программное обеспечение. Информационные данные
программного обеспечения представлены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
датчики Series 3000 Mk III | ||||
|
S3K_IV_Main_ Software |
1V13 |
1V13 |
099010 |
IV |
|
датчики Sense Sensepoint XCD, Sense |
point XCD модификаций: ooint XCD RFD, Sensepoint XCD RTD | |||
|
02/Toxic |
3001 L0601_5M_0 2 Toxic Main Software HEX UL. |
5M |
3001L0601 |
5М |
|
FLM/IR |
3001 L0606_6M_l R FL Main Software HEXJJL. |
6M |
3001L0606 |
6М |
|
02/Toxic |
3001L0601_5A_02 Toxic Main Software HEXATEX |
5A |
3001L0601 |
5А |
|
FLM/IR |
3001 L0606_6A_IR FL Main Software HEX UL. |
6A |
3001L0606 |
6А |
|
RFD |
3001L0617_2_RF D Main Software HEX. |
2 |
3001L0617 |
2 |
|
RTD |
3001L0613_3_RT D_Main_Software_ HEX. |
3 |
3001L0613 |
3 |
Внешний вид датчиков приведен на рисунках 1-4.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

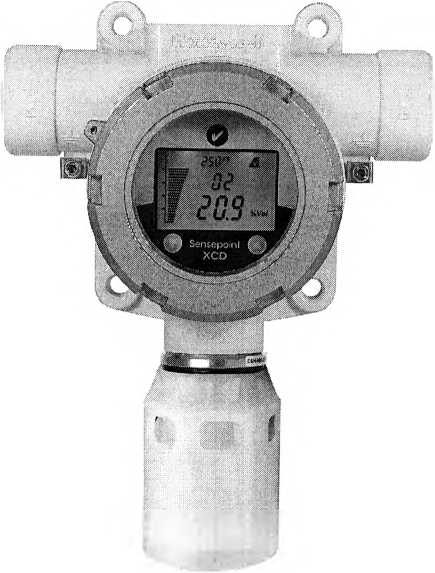

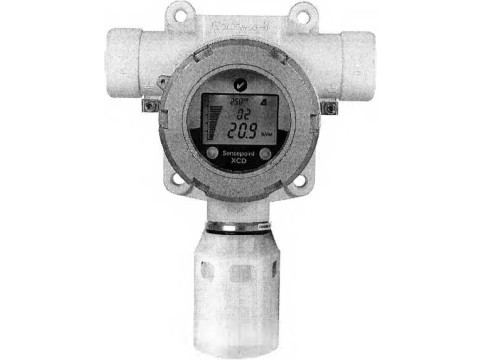

Рисунок 1 - Внешний вид датчика Sensepoint XCD

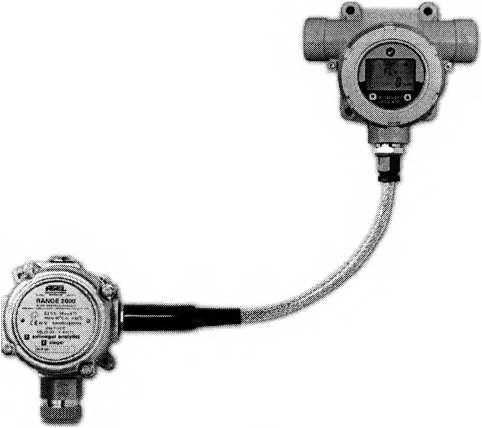

Рисунок 2 - Внешний вид датчика Sensepoint XCD RFD

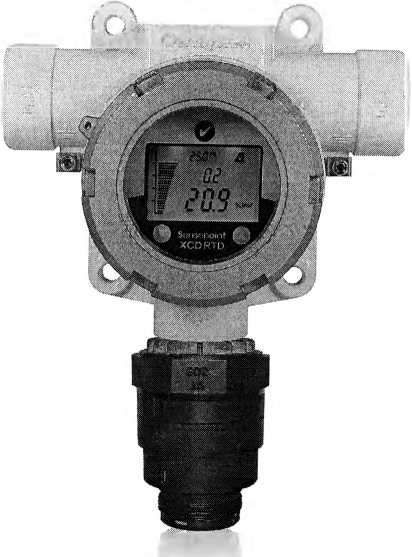

Рисунок 3 - Внешний вид датчика Sensepoint XCD RTD

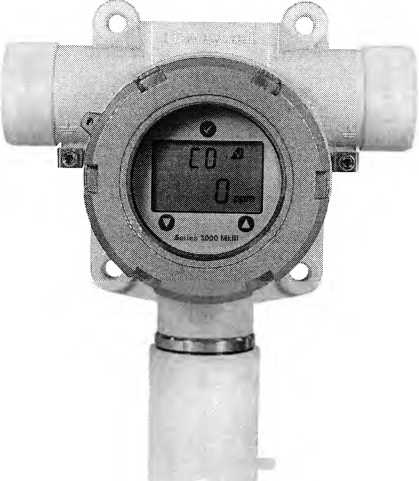

Рисунок 4 - Внешний вид датчика Series 3000 Mk III
7 ® V)
[Государственный реестр । средств измерений / i
I Республики Ведаюсь / /
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики датчиков Sensepoint с электрохимическими сенсорами Sensepoint XCD RTD представлены в таблице 2.
Таблица 2
|
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности |
Время установления показаний Т0р9, с, не более | |
|
приведенной,% |
относительной, % | ||||
|
Кислород 02 |
0-25 % |
0-25 % |
±4 |
30 | |
|
Оксид углерода СО |
0-100 млн'1 |
0-20 млн'1 |
±15 |
— |
30 |
|
20-100 млн'1 |
— |
±15 | |||
|
0 - 200 млн'1 |
0-20 млн'1 |
±15 |
— |
30 | |
|
20 -200 млн11 |
- |
±15 | |||
|
0 - 500 млн'1 |
0-20 млн'1 |
±15 |
— |
30 | |
|
20 - 500 млн'1 |
- |
±15 | |||
|
Сероводород H2S |
0-20 млн'1 |
0-10 млн'1 |
±20 |
— |
40 |
|
10-20 млн'1 |
— |
±20 | |||
|
0-50 млн'1 |
0-10 млн'1 |
±20 |
— |
40 | |
|
10-50 млн'1 |
— |
±20 | |||
|
0-100 млн'1 |
0-10 млн'1 |
±20 |
- |
40 | |
|
10-100 млн1 |
— |
±20 | |||
|
Хлор С12 |
0-5 млн'1 |
0-1 млн'1 |
±20 |
— |
10 |
|
1-5 млн'1 |
— |
±20 |
5 | ||
|
0-15 млн'1 |
0-5 млн'1 |
±20 |
— |
10 | |
|
5-15 млн'1 |
— |
±20 |
5 | ||
|
Аммиак NH3 |
0-50 млн'1 |
0-30 млн'1 |
±20 |
- |
65 |
|
30 - 50 млн 1 |
— |
±20 | |||
|
0-100 млн’1 |
0-30 млн'1 |
±20 |
- |
65 | |
|
30-100 млн'1 |
- |
±20 | |||
|
0 - 1000 млн'1 |
0-100 млн'1 |
±20 |
— |
65 | |
|
100-1000 млн" |
±20 | ||||
|
Диоксид серы SO2 |
0-15 млн'1 |
0-5 млн'1 |
±20 |
— |
90 |
|
5-15 млн" |
— |
±20 | |||
|
0-50 млн'1 |
0-5 млн" |
±20 |
— |
90 | |
|
5-50 млн" |
— |
±20 | |||
|
Диоксид азота no2 |
0-10 млн 1 |
0 - 1 млн'1 |
±20 |
— |
60 |
|
1-10 млн1 |
— |
±20 | |||
|
Водород Н2 |
0 - 1000 млн'1 |
0 - 1000 млн'1 |
±10 |
— |
45 |
|
0-10000 млн'1 |
0-10000 млн1 |
±10 |
— |
45 | |
|
Оксид азота NO |
0-100 млн 1 |
0-20 млн'1 |
±20 |
30 | |
|
20- 100 млн'1 |
- |
±20 | |||
Основные метрологические характеристики датчиков Sensepoint XCD и Sensepoint XCD RTD с электрохимическими сенсорами и инфракрасным сенсором на СО2 представлены в таблице 3.
Таблица 3
|
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности |
Время установления показаний Т0.9, с, не более | |
|
приведенной,% |
относительной, % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Кислород 02 |
0-25 % |
0 - 5 % |
±5 |
- |
30 |
|
5 % - 25 % |
±5 | ||||
|
Оксид углерода СО |
0-100 млн'1 |
0-20 млн1 |
±15 |
— |
30 |
|
20-100 млн'1 |
— |
±15 | |||
|
0 - 200 млн'1 |
0-20 млн'1 |
±15 |
- |
30 | |
|
20 - 200 млн'1 |
— |
±15 | |||
|
0 - 300 млн'1 |
0-20 млн'1 |
±15 |
— |
30 | |
|
20 - 300 млн'1 |
— |
±15 | |||
|
0 - 500 млн'1 |
0-20 млн'1 |
±15 |
— |
30 | |
|
20 - 500 млн'1 |
— |
±15 | |||
|
0 - 1000 млн 1 |
0 - 1000 млн 1 |
±15 |
— |
30 | |
|
Сероводород H2S |
0-10 млн'1 |
0-10 млн'1 |
±20 |
— |
50 |
|
0-20 млн'1 |
0-10 млн 1 |
±20 |
- |
50 | |
|
10-20 млн 1 |
- |
±20 | |||
|
0-50 млн'1 |
0-10 млн'1 |
±20 |
- |
50 | |
|
10-50 млн 1 |
— |
±20 | |||
|
0-100 млн 1 |
0-10 млн'1 |
±20 |
— |
50 105 | |
|
10-100 млн'1 |
— |
±20 | |||
|
Хлор Cl2 |
0-5 млн'1 |
0-1 млн'1 1 - 5 млн'1 |
±20 |
±20 | |
|
0-15 млн'1 |
0-5 млн'1 5-15 млн'1 |
±20 |
± 20 |
105 | |
|
Аммиак NH3 |
0 - 50 млн'1 |
0-30 млн'1 30 - 50 млн'1 |
±20 |
±20 |
65 |
|
0-100 млн'1 |
0-30 млн'1 30- 100 млн'1 |
±20 |
± 20 |
65 | |
|
0- 1000 млн1 |
0-100 млн 1 100-1000 млн'1 |
±20 - |
± 20 |
65 | |
|
Диоксид серы SO2 |
0-15 млн'1 |
0-5 млн'1 5-15 млн'1 |
±20 |
±20 |
90 |
|
0-50 млн'1 |
0-5 млн'1 5 -50 млн'1 |
±20 |
± 20 |
90 | |
|
Диоксид азота no2 |
0-10 млн'1 |
0-1 млн'1 1 -10 млн'1 |
±20 |
±20 |
60 |
|
0-20 млн'1 |
0-2 млн’1 2-20 млн 1 |
±20 |
± 20 |
60 | |
|
0-50 млн'1 |
0-5 млн'1 5-50 млн 1 |
±20 |
±20 |
60 | |
|
Водород Н2 |
0 - 1000 млн'1 |
0 - 1000 млн'1 |
± 10 |
- |
45 |
|
Оксид азота NO |
0-100 млн 1 |
0-20 млн'1 20 -100 млн'1 |
±20 |
±20 |
30 |
|
Диоксид углерода СО2 |
0 - 2 % |
0 - 2 % |
±2 |
— |
30 |
Основные метрологические характеристики датчиков Sensepoint XCD, Sensepoint XCD RFD для контроля горючих газов с использованием термокаталитических сенсоров представлены в таблице 4.
Таблица 4
|
№ п/п |
Наименование определяемого компонента |
Диапазон измерений объемной доли, % |
Пределы допускаемой основной абсолютной погрешности, % | |
|
международное |
русское | |||
|
1 |
2 |
3 |
4 |
5 |
|
1 |
acetaldehyde |
ацетальдегид |
от 0 до 2 |
±0,20 |
|
2 |
acetic acid |
уксусная кислота |
от 0 до 2 |
±0,20 |
|
3 |
acetic anhydride |
уксусный ангидрид |
от 0 до 1 |
±0,10 |
|
4 |
acetone |
ацетон |
от 0 до 1,25 |
±0,13 |
|
5 |
acetylene |
ацетилен |
от 0 до 1,15 |
±0,12 |
|
6 |
ammonia |
аммиак |
от 0 до 7,5 |
±0,75 |
|
7 |
ammonia |
аммиак |
от 0 до 1,5 |
±0,15 |
|
8 |
ammonia |
аммиак |
от 0 до 0,75 |
±0,08 |
|
9 |
aniline |
анилин |
от 0 до 0,6 |
±0,06 |
|
10 |
benzene |
бензол |
от 0 до 0,6 |
±0,06 |
|
11 |
1,3-butadiene |
1,3-бутадиен |
от 0 до 0,7 |
±0,07 |
|
12 |
iso-butane |
изобутан |
от 0 до 0,65 |
±0,07 |
|
13 |
n-butane |
н-бутан |
от 0 до 0,7 |
±0,07 |
|
14 |
1-butene |
1 -бутен (С4Н8) |
от 0 до 0,8 |
±0,08 |
|
15 |
cis-butene-2 |
цис-бутен-2 (С4Н8) |
от 0 до 0,85 |
±0,09 |
|
16 |
trans-butene-2 |
транс-бутен-2 (С4Н8) |
от 0 до 0,85 |
±0,09 |
|
17 |
iso-butyl alcohol |
изобутиловый спирт (2-бутанол) |
от 0 до 0,95 |
±0,10 |
|
18 |
n-butyl alcohol |
н-бутиловый спирт (1-бутанол) |
от 0 до 0,85 |
±0,09 |
|
19 |
tert-butyl alcohol |
терт-бутиловый спирт (2-метил-2-пропанол) |
от 0 до 0,9 |
±0,09 |
|
20 |
iso-butylene |
изобутилен (2- метил-1-пропен) |
от 0 до 0,8 |
±0,08 |
|
21 |
n-butyric acid |
С4Н8О2, масляная кислота (1-бутен-1,4-диол) |
от 0 до 1,1 |
±0,11 |
|
22 |
carbon monoxide |
оксид углерода |
от 0 до 5,45 |
±0,55 |
|
23 |
carbonyl sulfide |
карбонил сульфид (углерод сульфи-доксид) |
от 0 до 3,25 |
±0,33 |
|
24 |
chlorobenzene |
хлорбензол |
от 0 до 0,7 |
±0,07 |
|
25 |
cyclohexane |
циклогексан |
от 0 до 0,6 |
±0,06 |
|
26 |
cyclopropane |
циклопропан |
от 0 до 1,2 |
±0,12 |
|
27 |
n-decane |
н-декан |
от 0 до 0,35 |
±0,04 |
|
28 |
diethyl ether |
диэтиловый эфир |
от 0 до 0,85 |
±0,09 |
|
29 |
di(iso-propyl) ether |
диизопропиловый эфир |
от 0 до 0,5 |
±0,05 |
|
30 |
dimethyl butane |
диметилбутан |
от 0 до 0,65 |
±0,07 |
|
31 |
dimethyl ether |
диметиловый эфир |
от 0 до 1,35 |
±0,14 |
|
32 |
dimethyl sulfide |
диметилсульфид |
от 0 до 1,1 |
±0,11 |
|
33 |
1,4-dioxane |
1,4-диоксан |
от 0 до 0,95 |
±0,10 |
|
34 |
ethane |
этан |
от 0 до 1,25 |
±0,13 |
|
35 |
ethyl acetate |
этил ацетат |
от 0 до 1,1 |
±0,11 |
|
36 |
ethyl alcohol |
этиловый спирт |
от 0 до 1,55 |
±0,16 |
|
37 |
ethyl amine |
этил амин |
от 0 до 1,34 |
±0,13 |
|
38 |
ethyl benzene |
этилбензол |
от 0 до 1 |
±0,05 |
|
39 |
ethyl bromide |
этилбромид |
от 0 до 3,35 |
±0,34 |
|
40 |
ethyl chloride |
этилхлорид |
от 0 до 1,8 |
±0,18 |
|
41 |
ethyl formate |
этилформиат |
от 0 до 1,35 |
±0,14 |
Реесто. 11
|
1 |
2 |
3 |
4 |
5 |
|
42 |
ethyl mercaptan |
этилмеркаптан (этантиол) |
от 0 до 1,4 |
±0,14 |
|
43 |
ethyl methyl ether |
метилэтиловый эфир |
от 0 до 1 |
±0,10 |
|
44 |
methyl ethyl ketone |
метилэтилкетон (2-бутанон) |
от 0 до 0,95 |
±0,10 |
|
45 |
ethylene |
этилен |
от 0 до 1,15 |
±0,12 |
|
46 |
ethylene dichloride |
этилен дихлорид (1,2-дихлорэтан) |
от 0 до 3,1 |
±0,31 |
|
47 |
ethylene oxide |
этиленоксид |
от 0 до 1,3 |
±0,13 |
|
48 |
iso-heptane |
изогептан (2-метилгексан) |
от 0 до 0,55 |
±0,06 |
|
49 |
n-heptane |
н-гептан |
от 0 до 0,55 |
±0,06 |
|
50 |
iso-hexane |
изо-гексан |
от 0 до 0,58 |
±0,06 |
|
51 |
n-hexane |
н-гексан |
от 0 до 0,5 |
±0,05 |
|
52 |
hydrazine |
гидразин N2H4 |
от 0 до 2,35 |
±0,24 |
|
53 |
hydrogen |
водород |
от 0 до 2 |
±0,20 |
|
54 |
hydrogen |
водород |
от 0 до 0,4 |
±0,04 |
|
55 |
hydrogen |
водород |
от 0 до 0,2 |
±0,02 |
|
56 |
hydrogen sulfide |
сероводород |
от 0 до 2 |
±0,20 |
|
57 |
hydrogen sulfide |
сероводород |
от 0 до 0,4 |
±0,04 |
|
58 |
hydrogen sulfide |
сероводород |
от 0 до 0,2 |
±0,02 |
|
59 |
methane |
метан |
от 0 до 2,2 |
±0,22 |
|
60 |
methyl acetate |
метилацетат |
от 0 до 1,6 |
±0,16 |
|
61 |
methyl alcohol |
метанол |
от 0 до 2,75 |
±0,28 |
|
62 |
methyl amine |
метиламин |
от 0 до 2,1 |
±0,21 |
|
63 |
methyl bromide |
метилбромид (бромметан) |
от 0 до 5 |
±0,50 |
|
64 |
methyl chloride |
метилхлорид (хлорметан) |
от 0 до 3,8 |
±0,38 |
|
65 |
methyl cyclohexane |
метилциклогексан |
от 0 до 0,55 |
±0,06 |
|
66 |
methyl formate |
метилформиат |
от 0 до 2,5 |
±0,25 |
|
67 |
methyl mercaptan |
метилмеркаптан (метантиол) |
от 0 до 2,05 |
±0,21 |
|
68 |
methyl propionate |
метил пропионат, метиловый эфир пропионовой кислоты |
от 0 до 1,1 |
±0,11 |
|
69 |
methyl propyl ketone |
метилпропилкетон, 2-пентанон |
от 0 до 0,78 |
±0,08 |
|
70 |
methylene chloride |
метиленхлорид (дихлорметан) |
от 0 до 7 |
±0,70 |
|
71 |
nitromethane |
нитрометан |
от 0 до 3,65 |
±0,37 |
|
72 |
n-nonane |
н-нонан |
от 0 до 0,35 |
±0,04 |
|
73 |
n-octane |
н-октан |
от 0 до 0,4 |
±0,04 |
|
74 |
iso-pentane |
изопентан (2-метилбутан) |
от 0 до 0,68 |
±0,07 |
|
75 |
n-pentane |
н-пентан |
от 0 до 0,7 |
±0,07 |
|
76 |
neo-pentane |
неопентан (2,2-диметилпропан, тетраметилметан, 2- метилизобутан) |
от 0 до 0,69 |
±0,07 |
|
77 |
1-pentene |
1-пентен (амилен, пропилэтилен) |
от 0 до 0,7 |
±0,07 |
|
78 |
propane |
пропан |
от 0 до 0,85 |
±0,09 |
|
79 |
propene |
пропен (пропилен) |
от 0 до 2 |
±0,10 |
|
80 |
iso-propyl alcohol |
изопропиловый спирт (2-пропанол) |
от 0 до 1 |
±0,10 |
|
81 |
n-propyl alcohol |
пропиловый спирт (1-пропанол) |
от 0 до 1,1 |
±0,11 л / ; L |
|
82 |
n-propyl amine |
пропиламин |
от 0 до 1 |
±ч, 10-, |
|
1 |
2 |
3 |
4 |
5 |
|
83 |
n-propyl chloride |
1-хлорпропан |
от 0 до 1,2 |
±0,12 |
|
84 |
1,2-propylene oxide |
1,2-пропиленоксид (эпоксипропен) |
от 0 до 0,95 |
±0,10 |
|
85 |
propyne |
пропин(метилацетилен) |
от 0 до 0,85 |
±0,09 |
|
86 |
toluene |
толуол |
от 0 до 0,55 |
±0,06 |
|
87 |
triethyl amine |
триэтиламин |
от 0 до 0,6 |
±0,06 |
|
88 |
trimethyl amine |
триметиламин |
от 0 до 1 |
±0,10 |
|
89 |
vinyl chloride |
винилхлорид |
от 0 до 0,9 |
±0,09 |
|
90 |
m-xylene |
м-ксилол (1,3- диметилбензол) |
от 0 до 0,55 |
±0,06 |
|
91 |
o-xylene |
о-ксилол (1,2- диметилбензол) |
от 0 до 0,5 |
±0,05 |
|
92 |
p-xylene |
п-ксилол (1,4- диметилбензол) |
от 0 до 0,55 |
±0,06 |
|
93 |
3 -ethoxy-1-propanol |
З-этокси-1 -пропанол |
от 0 до 1,15 |
±0,12 |
|
94 |
4-methyl-2-pentanone |
4-метил-2-пентанон |
от 0 до 0,6 |
±0,06 |
|
95 |
buthylacetate (n-) |
бутил ацетат |
от 0 до 0,65 |
±0,07 |
|
96 |
cyclohexanon |
циклогексанон |
от 0 до 0,5 |
±0,05 |
|
97 |
propyleneoxide |
пропиленоксид |
от 0 до 0,95 |
±0,10 |
|
98 |
styrene (styrol) |
стирол |
от 0 до 0,55 |
±0,06 |
|
99 |
tetrahydrofuran |
тетрогидрофуран |
от 0 до 0,75 |
±0,08 |
Примечание: номинальное время установления показаний То,9:
• Sensepoint XCD RFD:
- с пластиковым наконечником для защиты от атмосферных воздействий и с водоотталкивающим барьером - небопее13,5с
- с пластиковым наконечником для защиты от атмосферных воздействий и без водоотталкивающего барьера - небопее11,0с
- с металлическим наконечником для защиты от атмосферных воздействий и с водоотталкивающим барьером - неболее 19,5с;
- с металлическим наконечником для защиты от атмосферных воздействий и без водоотталкивающего барьера - неболее 16,Oq
- без наконечника для защиты от атмосферных воздействий и без водоотталкивающего барьера - не более 8,5 с;
» Sensepoint XCD - не более 30 с.
Основные метрологические характеристики датчиков Sensepoint XCD,
Sensepoint XCD RFD для контроля горючих газов и диоксида углерода с использованием инфракрасных представлены в таблице 5.
Таблица 5_____________________________________________________________________________
|
Наименование определяемого компонента |
Диапазон измерений объемной доли, % |
Пределы допускаемой основной абсолютной погрешности | |
|
международное |
русское | ||
|
1 |
2 |
3 |
4 |
|
methane |
метан |
от 0 до 100* |
±3 % (об.д.) в диапазоне от 0 до 60 % (об.д.), ±5 % в диапазоне свыше 60 до 100 % (об.д.) |
|
methane |
метан |
от 0 до 5* |
±0,2 % (об.д.) в диапазоне от 0 до 2 % (об.д.), ±10 % в диапазоне свыше 2 до 5 % (об.д.) |
|
methane |
метан |
от Одо 100% НКПР |
±0,22 % (об.д.) |
|
ethane |
этан |
от Одо 1,25 |
±0,13 % (об.д.) |
|
propane |
пропан |
от 0 до 1,7* |
±0,085 % (об.д.) в диапазоне от 0 до 0,85 % (об.д.), ±10 % в диапазоне свыше 0,85 до 1,7 % (об.д.) |
|
butane |
бутан |
от 0 до 0,7 |
±0,07 % (об.д.) |
|
acetone |
ацетон |
от 0 до 1,25 |
±0,13 % (об.д.) |
|
benzin |
бензин |
от 0 до 0,4 |
±0,04 % (об.д.) |
|
1 |
2 |
3 |
4 |
|
butan-l-ol |
бутиловый спирт |
от 0 до 0,85 |
±0,09 % (об.д.) |
|
butyl acetate |
бутилацетат |
от 0 до 0,65 |
±0,07 % (об.д.) |
|
butanone |
2-бутанон (метапэтил кетон) |
от 0 до 0,95 |
±0,10% (об.д.) |
|
cyclohexane |
циклогексан |
от 0 до 0,6 |
±0,06 % (об.д.) |
|
cyclohexanone |
циклогексанон |
от 0 до 0,5 |
±0,05 % (об.д.) |
|
diesel fuel |
дизельное топливо |
от 0 до 1 |
±0,10% (об.д.) |
|
ethanol |
этанол |
от 0 до 1,55 |
±0,16 % (об.д.) |
|
ethyl acetate |
этилацетат |
от 0 до 1,1 |
±0,11 % (об.д.) |
|
heptane |
гептан |
от 0 до 0,55 |
±0,06 % (об.д.) |
|
hexane |
гексан |
от 0 до 0,5 |
±0,05 % (об.д.) |
|
propan-2-ol |
изопропиловый спирт |
от 0 до 1 |
±0,10% (об. Д.) |
|
kerosene |
керосин |
от 0 до 0,5 |
±0,05% (об. Д.) |
|
methanol |
метанол |
от 0 до 2,75 |
±0,28 % (об.д.) |
|
toluene |
толуол |
от 0 до 0,55 |
±0,06 % (об.д.) |
|
o-xylene |
о-ксилол |
от 0 до 0,5 |
±0,05 % (об.д.) |
|
diethyl ether |
диэтиловый эфир |
от 0 до 0,85 |
±0,09 % (об.д.) |
|
p-xylene |
п-ксилол |
от 0 до 0,55 |
±0,06 % (об.д.) |
|
pentanes |
пентан (смесь изомеров) |
от 0 до 0,7 |
±0,07 % (об.д.) |
|
octane |
октан |
от 0 до 0,4 |
±0,04 % (об.д.) |
|
isobutane |
изобутан |
от 0 до 0,65 |
±0,07 % (об.д.) |
|
chloroethane |
хлорэтан (этилхлорид) |
от 0 до 1,8 |
±0,18 % (об.д.) |
|
propan-l-ol |
1-пропанол (пропиловый спирт) |
от 0 да 1,1 |
±0,11 %(об.д.) |
|
1,2-dichloroethane |
1,2-дихлорэтан (этиленхлорид) |
от 0 до 3,1 |
±0,31 % (об.д.) |
|
dimethylether |
диметиловый эфир |
от 0 до 1,35 |
±0,14% (об.д.) |
|
propene |
пропен (пропилен) |
от 0 до 2 |
±0,10 % (об.д.) |
|
carbon dioxide |
диоксид углерода СО2 |
от 0 до 2 |
±0,2 % (об.д.) |
|
Примечания: Номинальное время установления показаний То,в не более 40с; Диапазоны измерений объемной доли определяемого компонента, приведенные в таблице, за исключением отмеченных знаком соответствуют диапазону измерений довзрывоопасных концентраций от 0 до 50 % НКПР, пределы допускаемой основной абсолютной погрешности ± 5 % НКПР. | |||
Общие технические и метрологические характеристики датчиков Sensepoint XCD представлены в таблице 6.
Таблица 6___________________________
|
Характеристика |
Значение |
|
1 |
2 |
|
Пределы допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение 24 ч |
0,5 в долях от пределов допускаемой основной погрешности |
|
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды в рабочем диапазоне на каждые 10 °C |
0,3 в долях от пределов допускаемой основной погрешности |
|
Пределы допускаемой дополнительной погрешности от влияния атмосферного давления на каждые 3,3 кПа |
0,3 в долях от пределов допускаемой основной погрешнофтл |
реес’р, J
|
1 |
2 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 20 до 90 %, в долях от пределов допускаемой основной погрешности, не более: - для электрохимических датчиков - для термокаталитических датчиков |
0,5 1,0 |
|
Пределы допускаемой вариации показаний |
0,5 в долях от пределов допускаемой основной погрешности |
|
Время прогрева датчиков, мин, не более |
60 |
|
Средний срок службы датчиков: • электрохимических: - Sensepoint XCD, Sensepoint XCD RTD • термокаталитических: - Sensepoint XCD, Sensepoint XCD RFD • инфракрасных: - Sensepoint XCD |
от 2 до 5 лет, для аммиака -1 год 5 лет от 3 до 8 лет |
|
Электропитание датчиков осуществляется постоянным током напряжением, В: - Sensepoint XCD RFD - Sensepoint XCD RTD - Sensepoint XCD |
от 18 до 32 от 18 до 32 от 16 до 32 |
|
Потребляемая мощность, В-A, не более: - Sensepoint XCD RFD - Sensepoint XCD RTD - Sensepoint XCD с электрохимическими или инфракрасными сенсорами - Sensepoint XCD с термокаталитическими сенсорами |
5,0 5,0 3,7 4,9 |
|
Масса, г, не более: - Sensepoint XCD RFD, Sensepoint XCD RTD - Sensepoint XCD |
2000 (в корпусе из алюминиевого сплава) 2000 (в корпусе из алюминиевого сплава) 5000 (в корпусе из нержавеющей стали) |
|
Габаритные размеры, мм, не более: - Sensepoint XCD RFD - Sensepoint XCD RTD - Sensepoint XCD |
139,0x164,0x99,0 139,0x164,0x99,0 225,0x164,0x99,0 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C: - Sensepoint XCD RFD - Sensepoint XCD RTD - Sensepoint XCD - нижняя граница условий эксплуатации датчиков с электрохимическими сенсорами, °C - диапазон атмосферного давления, кПа - диапазон относительной влажности окружающего воздуха, % - постоянная работа - периодическая работа |
от минус 25 до плюс 55 от минус 20 до плюс 40 от минус 40 до плюс 65 минус 20 от 90 до 110 ОТ 20 ДО 90 (без конденсации) ОТ 0 ДО 99 (без конденсации) |
|
Степень защиты оболочки: - Sensepoint XCD - Sensepoint XCD RFD - Sensepoint XCD RTD |
IP 66 IP 66 ip 66 X |
47 ф v)
II «^дарственный реестр! i 1 средств измерений I I.
Диапазоны измерений, пределы допускаемой основной погрешности и номинальное время установления показаний датчиком Series 3000 Mk III представлены в таблице 7.
Таблица 7
|
Определяемый компонент |
Диапазон показаний объемной доли |
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности |
Время установления показаний Т0,9, с, не более | |
|
приведенной,% |
относительной, % | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Кислород 02 |
0-25 % |
0-25 % |
±4 |
30 | |
|
Оксид углерода СО |
0-100 млн'1 |
0-20 млн'1 |
±15 |
— |
30 |
|
20 - 100 млн'1 |
— |
±15 | |||
|
0 - 200 млн'1 |
0-20 млн'1 |
±15 |
30 | ||
|
20 - 200 млн'1 |
±15 | ||||
|
0 - 300 млн 1 |
0-20 млн'1 |
±15 |
30 | ||
|
20 - 300 млн'1 |
— |
±15 | |||
|
0 - 500 млн 1 |
0-20 млн'1 |
±15 |
— |
30 | |
|
20 - 500 млн'1 |
— |
±15 | |||
|
0 - 1000 млн'1 |
0 - 1000 млн'1 |
±15 |
— |
30 | |
|
Сероводород H2S |
0-10 млн'1 |
0-10 млн'1 |
±20 |
— |
30 |
|
0-15 млн'1 |
0-10 млн'1 10-15 млн'1 |
±20 |
— |
30 | |
|
— |
±20 | ||||
|
0-20 млн'1 |
0-10 млн'1 |
±20 |
— |
30 | |
|
10-20 млн'1 |
— |
±20 | |||
|
0-50 млн'1 |
0-10 млн'1 |
±20 |
30 | ||
|
10-50 млн'1 |
— |
±20 | |||
|
0-100 млн'1 |
0-10 млн'1 |
±20 |
— |
30 | |
|
10-100 млн1 |
— |
±20 | |||
|
0 - 200 млн'1 |
0-10 млн'1 |
±20 |
— |
30 | |
|
10 - 200 млн1 |
— |
±20 | |||
|
0 - 500 млн 1 |
0-10 млн'1 |
±20 |
30 | ||
|
10 - 500 млн1 |
±20 | ||||
|
Хлор Cl2 |
0-5 млн'1 |
0 - 1 млн'1 |
±20 |
60 | |
|
1 - 5 млн'1 |
±20 | ||||
|
0-20 млн 1 |
0-5 млн'1 |
±20 |
60 | ||
|
5-20 млн'1 |
— |
±20 | |||
|
Аммиак NH3 |
0-50 млн'1 |
0-30 млн'1 |
±20 |
— |
180 |
|
30 - 50 млн'1 |
— |
±20 | |||
|
0-100 млн'1 |
0-30 млн'1 |
±20 |
— |
180 | |
|
30 - 100 млн'1 |
— |
±20 | |||
|
0 - 200 млн 1 |
0-30 млн'1 |
±20 |
— |
180 | |
|
30 - 200 млн1 |
— |
±20 | |||
|
0 - 500 млн'1 |
0-30 млн'1 |
±20 |
— |
180 | |
|
30 - 500 млн'1 |
— |
±20 | |||
|
0- 1000 млн1 |
0-100 млн'1 |
±20 |
— |
180 | |
|
100-1000 млн'1 |
— |
±20 | |||
|
Диоксид серы SO2 |
0-15 млн'1 |
0-5 млн'1 |
±20 |
— |
40 |
|
5-15 млн'1 |
— |
±20 | |||
|
Оксид азота NO |
0-100 млн'1 |
0-20 млн'1 |
±20 |
— |
50 |
|
20 - 100 млн'1 |
— |
±20 | |||
|
Диоксид азота NO2 |
0-10 млн 1 |
0-1 млн'1 |
±20 |
— |
60 |
|
1 - 10 млн'1 |
— |
±20 | |||
|
0-20 млн'1 |
0-1 млн'1 |
±20 |
60 | ||
|
1 - 20 млн'1 |
±20 | ||||
|
0-50 млн'1 |
0-5 млн'1 |
±20 |
—— |
60 | |
|
5-50 млн'1 |
±20 | ||||
I (Госулаоственный оеесш ;1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Водород Н2 |
0 - 1000 млн'1 |
0 - 1000 млн'1 |
± 10 |
— |
90 |
|
0-10000 мпн'1 |
0-10000 мпн'1 |
± 10 |
— |
90 | |
|
Хлористый водород НС1 |
0-20 млн'1 |
0-3 млн'1 |
±20 |
— |
300 |
|
3-20 млн'1 |
±20 | ||||
|
Цианистый водород HCN |
0-30 млн'1 |
0 - 1 млн'1 |
±20 |
—- | |
|
1 - 30 млн'1 |
±20 | ||||
|
Фтористый водород HF |
0-12 млн'1 |
0 - 1 млн'1 |
±20 |
— |
300 |
|
1-12 млн1 |
±20 | ||||
|
Озон О3 |
0 - 0,4 млн'1 |
0-0,1 млн'1 |
±20 |
300 | |
|
0,1 - 0,4 млн'1 |
— |
±20 | |||
|
Фосфин РН3 |
0-1,2 млн'1 |
0-0,1 млн'1 |
±20 |
— |
33 |
|
0,1 - 1,2 млн'1 |
— |
±20 |
Общие технические и метрологические характеристики датчика Series 3000 Mk III представлены в таблице 8.
Таблица 8
|
Характеристика |
Значение |
|
Пределы допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение 24 ч |
0,5 в долях от пределов допускаемой основной погрешности |
|
Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды в рабочем диапазоне на каждые 10 °C |
0,3 в долях от пределов допускаемой основной погрешности |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 20 до 90 % |
0,5 в долях от пределов допускаемой основной погрешности |
|
Пределы допускаемой вариации показаний |
0,5 в долях от пределов допускаемой основной погрешности |
|
Время прогрева датчика, мин, не более |
3 |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Диапазон аналогового выхода, мА |
от 4 до 20 |
|
Средний срок службы электрохимических сенсоров |
от 2 до 5 лет, для аммиака -1 год |
|
Электропитание датчиков осуществляется постоянным током напряжением, В |
от 17 до 32 |
|
Масса, г, не более: |
1700 (в корпусе из алюминиевого сплава) 3700 (в корпусе из нержавеющей стали) |
|
Габаритные размеры, мм, не более: |
164,0x201,0x99,0 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C: - кислород О2, сероводород H2S, оксид углерода СО, диоксид серы SO2, аммиак NH3, оксид азота NO, диоксид азота NO2, водород Н2, хлороводород HCI, циановодород HCN, фтороводород HF, озон О3, фосфин РН3 - хлор Cl2 - диапазон атмосферного давления, кПа - диапазон относительной влажности окружающего воздуха, %: - постоянная относительная влажность, % - меняющаяся относительная влажность, % |
от минус 20 до плюс 55 от минус 10 до плюс 55 от 90 до 110 от 20 до 90 (без конденсаци!" влаги) от 0 до 99х °" " х (без конденсации влаги) |
|
Степень защиты оболочки по ГОСТ 14254 |
Ю ЛК || OD |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию датчиков горючих и токсичных газов серий Sensepoint XCD, Series 3000 типографским способом.
Комплектность
Комплект поставки датчиков Sensepoint XCD указан в таблице 9.
Таблица 9
|
Наименование |
Количество |
|
Основной комплект: | |
|
Датчик (с соединительной коробкой Sensepoint; без соединительной коробки Sensepoint XCD, Sensepoint XCD RFD, SensepointXCD RTD) |
1 шт. |
|
Соединительная коробка во взрывозащищенном исполнении |
1 шт. |
|
Удаленный портативный интерфейс для Sensepoint XCD RFD |
1 шт. |
|
Магнитный ключ |
1 шт. |
|
Комплект ЗИП |
1 шт. |
|
Паспорт |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Методика поверки МРБ МП.2816-2018 |
1 шт. |
|
Дополнительное оборудование: | |
|
Наконечник для защиты от неблагоприятных погодных условий | |
|
Устройство для подключения калибровочных газов | |
|
Газосборная воронка | |
|
Запасной фильтр | |
|
Водоотталкивающий барьер | |
|
Крепежный комплект для монтажа на трубе | |
|
Крепежный комплект для монтажа в воздуховоде | |
|
Атмосферозащитный колпак | |
|
Комплект для установки датчика на расстоянии от преобразователя |
Комплект поставки датчиков Series 3000 приведен в таблице 10.
Таблица 10
|
Наименование |
Количество |
|
1 |
2 |
|
Основной комплект: | |
|
Датчик газа Series 3000 без соединительной коробки |
1 шт. |
|
Кронштейн для монтажа на стене или на трубе |
1шт. |
|
Крышка для защиты от атмосферных воздействий |
1шт. |
|
Паспорт |
1 экз. |
|
Методика поверки МРБ МП.2816-2018 |
1 экз. |
|
Руководство по эксплуатации фирмы-изготовителя на русском языке |
1 экз. |
|
Удаленный портативный интерфейс |
1 шт. |
|
Комплект ЗИП |
1 ком пл. |
Государственный реестр средств измерений Республики Беларусь
|
1 |
2 |
|
Дополнительное оборудование: | |
|
Потоковый колпак для калибровочного газа | |
|
Коллекторный конус (используется только для обнаружения присутствия | |
|
Комплект для монтажа в воздуховоде (используется для обнаружения присутствия следующих газов: Or, СО, H2S или Н2) | |
|
Комплект для удаленного монтажа датчика (включает: корпус с гнездом для датчика, кабель длиной 15м для передачи цифрового сигнала и уплотнения, кабельную вилку для преобразователя, крепежные винты) |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Honeywell Analytics Ltd.", Соединенное Королевство, завода “Honeywell Analytics Asia Pacific Co., Ltd.”, Республика Корея.
МРБ МП.2816-2018 "Датчики горючих и токсичных газов серий Sensepoint XCD, Series 3000. Методика поверки".
Заключение
Датчики горючих и токсичных газов серий Sensepoint XCD, Series 3000 соответствуют требованиям технической документации фирмы "Honeywell Analytics Ltd.", Соединенное Королевство, завода “Honeywell Analytics Asia Pacific Co., Ltd.”, Республика Корея, техническому регламенту Таможенного союза ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии № ТС N RU fl-US.AM3O.B.O4424), техническому регламенту Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (декларации о соответствии № ТС RU C-US.rB08.B.00925, № ТС RU С-СВ.ГБ05.В.00837; № ТС RU С-СВ.ГБО5.В.О1135, № ТС RU C-US.rBO8.B.O1294).
Межповерочный интервал - не более 6 месяцев.
Научно-исследовательский испытательный центр БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. +375 17 334 98 13
Аттестат аккредитации № BY/112 02.1.0.0025 до 30.03.2019.
Смотрите также
