Анализаторы инфракрасные ИНФРАСКАН
| Номер в ГРСИ РФ: | РБ 03 09 6156 22 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "ЭКАН", г. Санкт-Петербург |
Описание: принцип действия анализатора основан на методе спектроскопии в ближней инфракрасной области, а именно: на измерении интенсивности инфракрасного излучения в диапазоне длин волн (1400 - 2500) нм, поглощенного или диффузно-отраженного от исследуемой пробы, расчете спектральных коэффициентов и вычислении на их основе массовой доли определяемых компонентов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6156 22 |
| Наименование | Анализаторы инфракрасные ИНФРАСКАН |
| Год регистрации | 2022 |
| Номер сертификата | 14799 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2025-11-16 |
| Получатель сертификата | ООО "ЭКАН", г. Санкт-Петербург, Российская Федерация |
Производитель / Заявитель
ООО "ЭКАН"
Адрес: ул. Политехническая, д.22, 194021, г. Санкт-Петербург
Контакты: (812) 556-91-13, 556-91-45
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Анализаторы метрологически обеспечены в Республике Беларусь при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ или СО, допущенных к применению в Республике Беларусь в установленном порядке, или образцов сухих молочных продуктов, аттестованных по влажности в установленном порядке в аккредитованных лабораториях Республики Беларусь. |
| Методика поверки | поверку проводить по МП 39-241-2015 «Анализаторы инфракрасные серии ИНФРАСКАН. Методика поверки» |
| Признание поверки | Первичная при выпуске из производства: УНИИМ (аттестат аккредитации - № RA.RU.311473, шифр поверительного клейма - С)(НТК №11-16). |
Поверители
Скачать
|
Описание типа РБ 03 09 6156 22 [2017-02-21]
rb-03-09-6156-22_2017-02-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 6156 22 [2022-01-24]
rb-03-09-6156-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия анализатора основан на методе спектроскопии в ближней инфракрасной области, а именно: на измерении интенсивности инфракрасного излучения в диапазоне длин волн (1400 - 2500) нм, поглощенного или диффузно-отраженного от исследуемой пробы, расчете спектральных коэффициентов и вычислении на их основе массовой доли определяемых компонентов.
Анализаторы представляют собой стационарные настольные лабораторные приборы, обеспечивающие измерение, обработку, регистрацию и хранение данных.
Анализаторы состоят из оптико-механического узла, блока электроники и устройства для загрузки анализируемых проб, установленных в общем корпусе. Оптико-механический блок включает в себя источник излучения, монохроматор с вогнутой дифракционной решеткой и систему зеркал.
В качестве источника излучения использована галогенная лампа, а в качестве приемника - фотоэлементы на основе: PbS, InGaAs, PbSe или другие с аналогичными характеристиками.
Анализаторы поставляются в четырех исполнениях: ИНФРАСКАН-1050. ИНФРАСКАН-2100, ИНФРАСКАН-2113 и ИНФРАСКАН-3150.
Анализатор исполнения ИНФРАСКАН-1050 предназначен для измерений массовой доли компонентов в сыпучих веществах и имеет встроенный бункер, куда загружается проба измеряемого вещества. Управление анализатором осуществляется с помощью встроенной клавиатуры или от внешнего компьютера. Анализаторы исполнений ИНФРАСКАН-2100, ИНФРАСКАН-2113 предназначены для измерений массовой доли компонентов в пастообразных и сыпучих веществах. При измерении анализируемый образец помещается в кювету на специальный поворотный стол, расположенный в верхней плоскости прибора. Управление анализатором осуществляется от внешнего компьютера.
Анализатор исполнения ИНФРАСКАН-3150 предназначен для измерений массовой доли компонентов в пастообразных и сыпучих веществах. При измерении анализируемый образец помещается в кювету на специальный поворотный стол, расположенный в верхней плоскости прибора. Управление анализатором осуществляется с помощью встроенного или внешнего дисплея с устройством ввода.

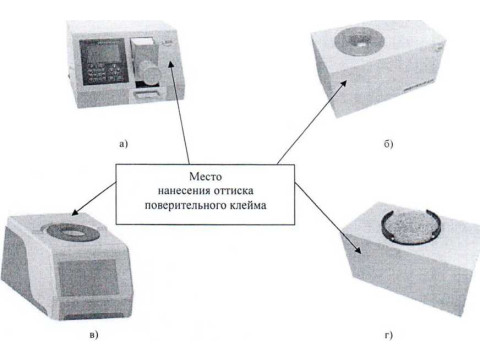

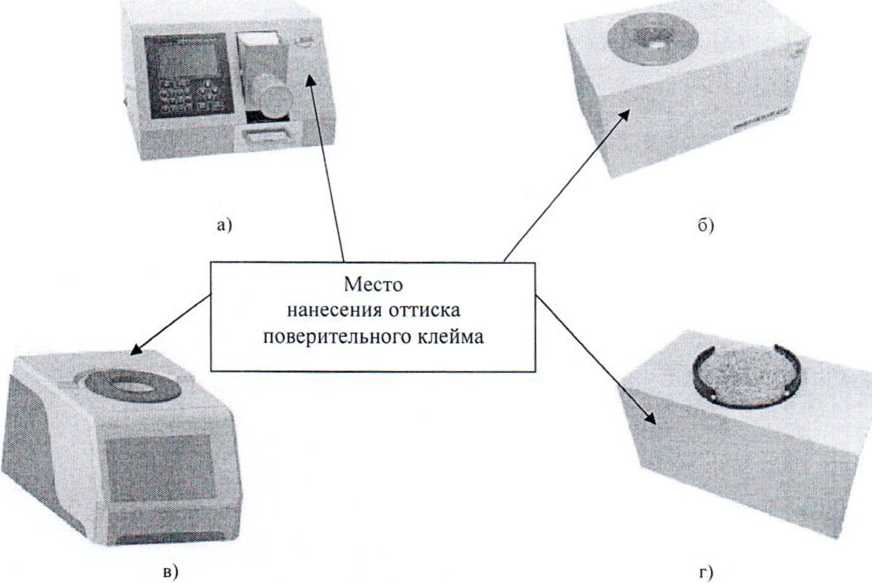

Внешний вид анализаторов инфракрасных серии ИНФРАСКАН представлен на рисунке 1.
Рисунок 1 - Анализаторы инфракрасные серии ИНФРАСКАН а) исполнение ИНФРАСКАН-1050, б) исполнение ИНФРАСКАН-2100 в) исполнение ИНФРАСКАН-2113, г) исполнение ИНФРАСКАН-3150
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Исполнение | |
|
ИНФРАСКАН - 2100,2113,3150 |
ИНФРАСКАН - 1050 | |
|
Диапазон измерений массовой доли влаги, % |
от 5 до 25 |
от 5 до 25 |
|
массовой доли белка, % |
от 5 до 60 |
от 5 до 45 |
|
массовой доли сырого жира. % |
от 1 до 80 |
от 8 до 40 |
|
массовой доли сырой клейковины (в пшенице). % |
от 19 до 40 |
от 19 до 40 |
|
массовой доли сырой клетчатки, % |
от 2 до 25 |
от 2 до 25 |
|
Пределы допускаемой абсолютной погрешности результатов измерений: массовой доли влаги, % |
±0,5 |
±0.5 |
|
массовой доли белка. % в диапазоне от 5 % до 20 % вкл. |
±0.6 |
±0.6 |
|
в диапазоне св. 20 % до 40 % вкл. |
±1,2 |
±1.2 |
|
в диапазоне св. 40 % до 60 % (для ИНФРАСКАН - 2100, ИНФРАСКАН -2113, ИНФРАСКАН -3150) |
±1,5 |
— |
|
в диапазоне св. 40 % до 45 % (для ИНФРАСКАН - 1050) |
— |
±1,5 |
|
массовой доли сырого жира, % в диапазоне от 1 % до 5 % вкл. (для ИНФРАСКАН -2100. ИНФРАСКАН -2113, ИНФРАСКАН -3150) |
±0.4 | |
|
в диапазоне св. 5 % до 20 % вкл. (для ИНФРАСКАН -2100. ИНФРАСКАН -2113. ИНФРАСКАН -3150) |
±1.0 |
— |
|
в диапазоне от 8 % до 20 % вкл. (для ИНФРАСКАН -1050) |
— |
±1,0 |
|
в диапазоне св. 20 % до 40 % вкл. |
±1,5 |
±1,5 |
|
в диапазоне св. 40 % до 80 % вкл. (для ИНФРАСКАН - 2100, ИНФРАСКАН -2113, ИНФРАСКАН -3150) |
±2,0 | |
|
в диапазоне св. 40 % до 45 % (для ИНФРАСКАН -1050) |
— |
±2,0 |
|
массовой доли сырой клейковины (в пшенице), % |
±2,0 |
±2,0 |
|
массовой доли сырой клетчатки, % в диапазоне от 2 % до 5 % вкл. |
±0,8 |
±0.8 |
|
в диапазоне св. 5 % до 10 % вкл. |
±1.5 |
±1.5 |
|
в диапазоне св. 10 % до 25 % |
±2.5 |
±2,5 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Исполнение | ||
|
ИНФРАСКАН -2100.2113,3150 |
ИНФРАСКАН - 1050 | ||
|
Потребляемая мощность. В А. не более |
200 | ||
|
Габаритные размеры, мм, не более - исполнение ИНФРАСКАН-1050 - исполнение ИНФРАСКАН-2100, 2113 - исполнение ИНФРАСКАН-3150 |
500x350x350 600x350x350 |
450х350*3§Г± /ГЖ |
реестр |
Продолжение таблицы 2
|
Наименование характеристики |
Исполнение | |
|
ИНФРАСКАН -2100,2113,3150 |
ИНФРАСКАН -1050 | |
|
Масса, кг, не более - исполнение ИНФРАСКАН-1050 - исполнение ИНФРАСКАН-2100. 2113 - исполнение ИНФРАСКАН-3150 |
18 25 |
15 |
|
Средний срок службы, лет |
5 | |
|
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха, %, не более |
23 ±5 80 | |
Комплектность
Таблица 3
|
Наименование |
Количество | |||
|
ИНФРАСКАН-1050 |
ИНФРА-СКАН-2100 |
ИНФРА СКАН-21 13 |
ИНФРАСКАН-3150 | |
|
Анализатор в сборе |
1 |
1 |
1 |
1 |
|
Измерительные кюветы |
— |
3 |
3 |
3 |
|
Предохранитель сетевой |
1 |
1 |
1 |
1 |
|
Устройство для размола продукта (лабораторная мельница типа «ВЬЮГА»)* |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
|
Методика поверки МП 39-241-2015 |
1 |
1 |
1 |
1 |
|
* поставляются по отдельному заказу | ||||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП 39-241-2015 «Анализаторы инфракрасные серии ИНФРАСКАН. Методика поверки», утвержденному ФГУП «УНИИМ» в сентябре 2015 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 8.630-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах»;
ТУ 4434-001-27520549-2015 «Анализаторы инфракрасные серии ИНФРАСКгМ 1\
Технические условия»;
Я*ныГ< песстр] 1змер«ний J и Беларусь j ф.йПТОВ/
г
методика поверки:
МП 39-241-2015 «Анализаторы инфракрасные серии ИНФРАСКАН. Методика поверки».
Перечень средств поверки:
Установки измерительные эталонные 1 разряда массовой доли влаги в твердых веществах и материалах типа ЭУВТ-1, УВТО-М, УВТО-1М по ГОСТ 8.630-2013 с относительной погрешностью 30 = (2,5 - 0,8) % в диапазоне измерений массовой доли влаги сельскохозяйственных материалов от 5 % до 80 %;
Государственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации компонентов в твердых и жидких веществах и материалах на основе объемного титриметрического метода анализа ГВЭТ 176-1-2010, при передаче единицы массовой доли компонентов в твердых и жидких веществах и материалах в диапазоне от 0,05 % до 100 %: среднее квадратическое отклонение результата измерений So от 0,02 % до 0,4 % при проведении 10 независимых измерений в зависимости от диапазона измерений, неисключенная систематическая погрешность 90 от 0,34 % до 0,61 % в зависимости от диапазона измерений;
СО массовой доли влаги зерна 1-го разряда (ГСО 8989-2008) с абсолютной погрешностью аттестованного значения ±0,1 % в диапазоне измерений от 7.0 % до 18,0%;
СО массовой доли влаги зерна 2-го разряда (ГСО 8990-2008) с абсолютной погрешностью аттестованного значения СО при Р = 0,95, не более: 0,2 % в диапазоне измерений от 7,0 % до 18,0 %; 0,3 % в диапазоне измерений от 18.0 % до 25,0 %;
СО массовой доли влаги в продуктах переработки зерна (ГСО 9564-2010) с абсолютной погрешностью аттестованного значения ±0,2 % в диапазоне измерений от 7,0 % до 16,0 %;
СО состава зерна и продуктов его переработки (ГСО 9734-2010) с абсолютной погрешностью аттестованного значения СО при Р = 0,95: массовой доли влаги в диапазоне от 7 % до 18 % ±0,2 %, от 18 % до 25% ±0,3 %; массовой доли белка в диапазоне от 5 % до 16 % ±0,25 %, от 16 % до 31 % ±0,3 %, от 31 % до 50 % ±0,35 %; массовой доли азота в диапазоне от 1,0 % до 2,5 % ±0,04 %, от 2,5 %до 5,0 % ±0,05 %, от 5,0 % до 8,0 % 0,06 %;
образцы веществ, значения показателей качества в которых определены в соответствии с ГОСТ Р 8.593-2002*.
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение | |||
|
ИНФРАСКАН-1050 |
ИНФРАСКАН-2100 |
ИНФРА СКАН-21 13 |
ИНФРА-СКАН-3150 | |
|
Идентификационное наименование ПО |
Аот.а90 |
Infrascan.exe |
scaner.exe |
workbase.exe |
|
Номер версии (идентификационный номер) ПО |
27 Dec 2010 |
3.00 |
1.0.0.1 |
1.15 |
|
Цифровой идентификатор ПО |
— |
— |
— |
— |
Защита программного обеспечения от преднамеренных изменений обеспечивается средствами операционной системы путем установки значения «Только для чтения» («Readonly») свойств файлов данных и методов.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «высокий» по Рекомендациям по метрологии Р 50.2.077-2014*.
Анализаторы инфракрасные серии ИНФРАСКАН имеют встроенное программное обеспечение (далее - ПО).
Основные функции ПО: Отображение результатов измерений показателей измеряемых веществ, хранение результатов измерений.
’Приведенные по тексту ссылки на документы «ГОСТ Р». «Р» носят справочный характер.
