Установки измерительные воздушно-тепловые АСЭШ-8
| Номер в ГРСИ РФ: | РБ 03 09 6155 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "ЭКАН", г. Санкт-Петербург |
Установки измерительные воздушно-тепловые АСЭШ-8 (далее установки) предназначены для измерений массовой доли влаги (влажности) в твердых, сыпучих и пастообразных материалах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6155 20 |
| Наименование | Установки измерительные воздушно-тепловые АСЭШ-8 |
| Год регистрации | 2020 |
| Номер сертификата | 13691 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2024-07-15 |
| Получатель сертификата | ООО "ЭКАН", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭКАН"
Адрес: ул. Политехническая, д.22, 194021, г. Санкт-Петербург
Контакты: (812) 556-91-13, 556-91-45
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Установки метрологически обеспечены в Республике Беларусь при наличии соответствующих ГСО, внесенных в Госреестр СИ РБ или СО, допущенных к применению в Республике Беларусь в установленном порядке, или образцов сухих молочных продуктов, аттестованных по влажности в установленном порядке в аккредитованных лабораториях Республики Беларусь. |
| Методика поверки | Поверка проводится по МП 51-241-2014 (утв. в 2014 г). |
| Признание поверки | Первичная при выпуске из производства: УНИИМ (аттестат аккредитации - № RA.RU.311473, шифр поверительного клейма - С)(НТК №11-16). |
Поверители
Скачать
|
Описание типа РБ 03 09 6155 20 [2017-02-21]
rb-03-09-6155-20_2017-02-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 6155 20 [2020-10-16]
rb-03-09-6155-20_2020-10-16.pdf
|
Скачать |
Описание типа
Назначение
Установки измерительные воздушно-тепловые АСЭШ-8 (далее установки) предназначены для измерений массовой доли влаги (влажности) в твердых, сыпучих и пастообразных материалах.
Установки применяют при определении массовой доли влаги в твердых, сыпучих и пастообразных материалах по стандартизованным методикам на конкретное вещество (материал) или группу веществ (материалов).
Описание
Принцип действия установки основан на термогравиметрическом (воздушно-тепловом) методе измерений массовой доли влаги, а именно на измерении массы образца анализируемого вещества до и после его высушивания с последующим расчетом значений массовой доли влаги.
Установка представляет собой совокупность средств измерений и вспомогательных устройств, функционально объединенных для выполнения измерений массовой доли влаги.
В состав установки входят: воздушно-тепловая сушильная камера и блок установки и регулирования температур сушки, скомпонованные на едином основании, представляющем собой сварную конструкцию, обеспечивающую общую устойчивость и снабженную вытяжной трубой. Также в состав установки входят: размалывающее устройство, весы лабораторные, бюксы, комплект вспомогательных устройств и принадлежностей.
В нижней части корпуса расположены: блок установки и регулирования температур сушки с индикацией текущей и заданной температуры и ящик для хранения принадлежностей.
С тыльной стороны установки расположен ввод питания, держатели предохранителей и винт заземления.
Установки в зависимости от конструктивных особенностей изготавливают в двух модификациях: АСЭШ-8-1 и АСЭШ-8-2.
АСЭШ-8-1 - имеет одну сушильную камеру, разделенную на четыре секции (каждая секция состоит из двух ячеек).
АСЭШ-8-2 - имеет две независимые сушильные камеры, каждая из которых разделена на две секции (каждая секция состоит из трех ячеек); два блока установки и регулирования температур, что обеспечивает возможность установления различных температур в каждой камере и проведение независимых измерений в двух камерах при различных температурах.
Программное обеспечение
Установки имеют встроенное программное обеспечение, которое выполнено на базе контроллера Delta DTx. Основные функции ПО: регистрация и контроль температуры.
Идентификационные данные ПО представлены в таблице 1.
КОПИЯ ВЕРНА
Таблица 1
|
Наименование НО |
Идентиф икацион ное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО АСЭШ-8 |
- |
не ниже В 1.90 VR |
- |
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается включением блокировки изменения внутренних параметров на предприятии-изготовителе. ПО не может быть модифицировано или загружено через какой-либо интерфейс. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню «низкий» по Рекомендациям по метрологии Р 50.2.077-2014.
1
I

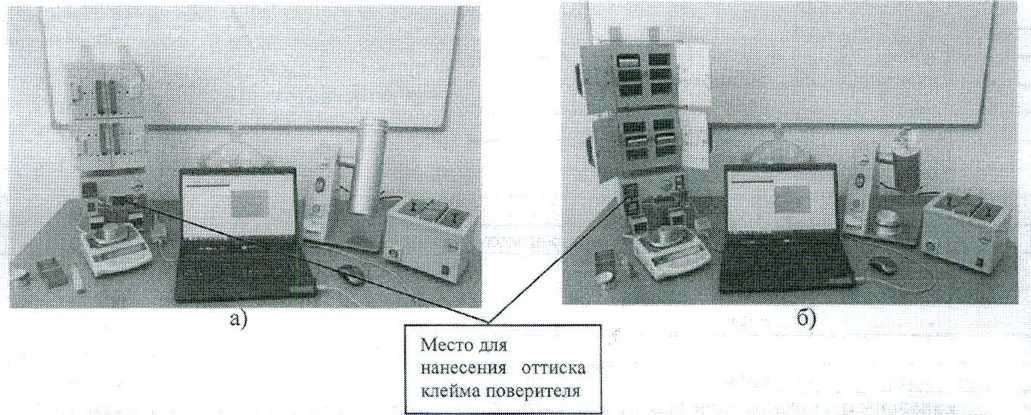

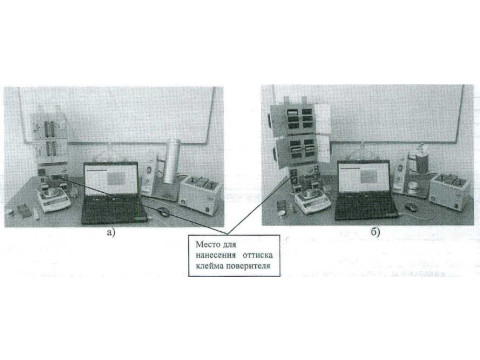

Рисунок 1 - Фото общего вида установок измерительных воздушно-тепловых АСЭШ-8 а) модификация АСЭШ-8-1, б) модификация АСЭШ-8-2
Технические характеристики
|
Наименование характеристи ки |
Значение характеристики | |
|
Базовый (основной) метод |
Ускоренный метод (при повышенной температуре) | |
|
1 |
2 |
3 |
|
1 Диапазон измерений массовой доли влаги, % |
от 0,5 до 80 | |
|
2 Диапазон рабочих температур, °C |
от 45 до 160 | |
|
3 Погрешность установления и поддержания температуры в рабочей зоне, °C, не более |
2,0 | |
|
4 Пределы допускаемой абсолютной погрешности, % | ||
|
Продукция растениеводства, сельского и лесного хозяйства | ||
|
зерно, масличные культуры, семена сельскохозяйственных культур |
±0,5 | |
s
КОПИЯ ВЕРНА
БелС^
|
1 |
2 |
3 |
|
Продукция мясной, молочной, рыбной, мукомольно-крупяной, комбикормовой и микробиологиче- | ||
|
ской промышленности | ||
|
мясные продукты |
±0,5 |
- |
|
мука, крупа, отруби, комбикорма и комбикормовое сырье |
±0,5 |
- |
|
сухие молочные консервы |
±0,5 |
±0,8 |
|
твердые и пастообразные молочные продукты - мороженое, молоко, кисломолочные продукты |
±0,6 |
- |
|
- сыр, сырные продукты, творог и творожные продукты |
±0,5 |
- |
|
- масло сливочное, спреды |
±0,3 |
- |
|
рыба и продукты ее переработки, консервы из них |
±0,5 |
±0,7 (для консервов) |
|
средства укупорочные корковые |
±0,5 |
- |
|
Продукция пищевой промышленности | ||
|
хлеб и хлебобулочные изделия |
±1,0 |
- |
|
изделия кондитерские - в диапазоне от 0,5 % до 20 % |
±0,5 |
- |
|
- в диапазоне св. 20 % |
±1,3 |
- |
|
изделия макаронные, чайная продукция |
±0,2 |
±0,2 |
|
майонезы и соусы майонезные |
±0,3 |
±0,7 |
|
маргарины |
±0,4 |
- |
|
крахмал |
±0,2 |
±0,2 |
|
продукты переработки плодов и овощей |
±0,5 |
±1,0 |
|
табак и табачные изделия |
±0,5 |
- |
|
производственно - пищевые концентраты |
±0,25 |
±0,25 |
|
продукция косметическая порошкообразная и компактная |
±0,3 |
- |
|
продукция косметическая пастообразная - в диапазоне от 10 % до 50 % |
±0,3 |
- |
|
- в диапазоне св. 50 % |
±0,5 |
- |
|
Целлюлоза, бумага, картон и изделия из них | ||
|
бумага, картон |
±0,6 |
- |
|
Медикаменты, химико-фармацевтическая продукция и продукция |
медицинского назначения | |
|
среды питательные микробиологические, основы питательные и сырье биологическое для вирусологических питательных сред, сырье лекарственное растительное |
±0,5 |
- |
|
Материалы строительные | ||
|
бетоны, кирпичи, цементно-песчаный раствор, песок, отсев - в диапазоне от 0,5 % до 10 % |
±0,5 |
- |
|
- в диапазоне св. 10 % |
±1,0 |
- |
|
Продукция лесозаготовительной и лесопильно-деревообрабатывающей промышленности | ||
|
пиломатериалы, опил, стружка, мука древесная | - в диапазоне от 3 % до 12 % |
±0,8 |
- |
|
- в диапазоне св. 12 % |
±1,0 |
- |
|
Грунты, почвы | ||
|
- в диапазоне от 0,5 % до 10 % |
±0,7 |
- |
|
- в диапазоне от 10 % до 50 % |
±2,5 |
- |
|
- в диапазоне св. 50 % |
±4,0 |
- |
|
Удобрения минеральные | ||
|
- в диапазоне от 0,5 % до 2,0 % |
±0,2 | |
|
- в диапазоне от 2,0 % до 6,0 % |
±0,4 | |
|
- в диапазоне св. 6,0 % |
±0,8 | |
\ Для документов/
|
1 |
2 |
3 |
|
5 Потребляемая мощность, В-A, не более |
1200 | |
|
6 Габаритные размеры, мм, не более - АСЭШ-8-1 - АСЭШ-8-2 |
700x300x300 750x300x300 | |
|
7 Масса, кг, не более -АСЭШ-8-1 - АСЭШ-8-2 |
40 45 | |
|
8 Средняя наработка на отказ, ч, не менее |
25000 | |
|
9 Средний срок службы, лет, не менее |
5 | |
|
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха, %, не более напряжение питания при частоте (50±1) Гц, В |
20±5 80 220±22 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель установки методом шелкографии.
КОПИЯ ВЕРНА
Комплектность
|
Наименование |
Количество, шт. | |
|
АСЭШ-8-1 |
АСЭШ-8-2 | |
|
Установка в составе: | ||
|
1 Воздушно-тепловая сушильная камера |
1 |
2 |
|
2 Блок установки и регулирования температур сушки типа TZN4S-14R или аналогичный по техническим характеристикам |
1 |
2 |
|
3 Устройство для размола продукта (лабораторная мельница типа «ВЬЮГА», ЛЗМ)* |
1 |
1 |
|
4 Весы лабораторные электронные I (специального) класса точности, с погрешностью ± 0,001 г* |
1 |
1 |
|
Вспомогательные устройства и принадлежности: | ||
|
5 Подставка под бюксы |
8 |
12 |
|
6 Бюкса сетчатая |
2 |
3 |
|
7 Бюкса металлическая круглая с крышкой |
8 |
12 |
|
8 Ручка для подставок под бюксы |
1 |
1 |
|
9 Охладитель* |
1 |
1 |
|
10 Эксикатор по ГОСТ 25336-82* |
1 |
1 |
|
11 Предохранитель (10А) |
2 |
2 |
|
12 Комплект сит* |
1 |
1 |
|
13 Приспособление для крепления щупа измерителя температуры при поверке установки* |
1 |
1 |
|
14 Руководство по эксплуатации 4215-008-27520549-2014 РЭ |
1 |
1 |
|
15 Методика поверки МП 51-241-2014 |
1 |
1 |
|
* поставляются по отдельному заказу | ||
Лист№ 5
Всего листов 6 Поверка
осуществляется по документу МП 51-241-2014 «ГСП. Установки измерительные воздушнотепловые АСЭШ-8. Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» 30 июля 2014 г.
Эталоны, используемые при поверке:
Установки измерительные эталонные 1-го разряда массовой доли влаги в твердых веществах и материалах по ГОСТ Р 8.681;
Стандартные образцы массовой доли влаги зерна 1-го разряда (ГСО 8989-2008), интервал допускаемых аттестованных значений от 7,0 % до 18,0 %, абсолютная погрешность аттестованного значения ± 0,1 %;
Стандартные образцы массовой доли влаги зерна 2-го разряда (ГСО 8990-2008), интервал допускаемых аттестованных значений от 7,0 % до 25,0 %, абсолютная погрешность аттестованного значения: ± 0,2 % в интервале от 7,0 % до 18,0 % вкл.; ± 0,3 % в интервале от 18,0 % до 25,0 % вкл.;
Стандартные образцы массовой доли влаги в продуктах переработки зерна (ГСО 9564-2010), диапазон измерений от 7,0 % до 16,0 %, абсолютная погрешность аттестованного значения ± 0,2 %;
Стандартный образец массовой доли влаги в сухих молочных продуктах (ГСО 10148-2012), интервал допускаемых аттестованных значений от 2,00 % до 10,00 % вкл.; в интервале от 2,00 % до 4,00 % вкл.: абсолютная погрешность аттестованного значения ±0,08 %, расширенная неопределенность 0,10 %; в интервале от 4,00 % до 10,00 % вкл.: абсолютная погрешность аттестованного значения ± 0,12 %, расширенная неопределенность 0,14 %;
Стандартный образец влажности пиломатериалов (ГСО 8837-2006), интервал допускаемых аттестованных значений от 6,0 % до 18,0 %, абсолютная погрешность аттестованного значения: ±0,8 % в интервале от 6 % до 12 %, ±1.0% в интервале от 12 % до 18 %.
Сведения о методах измерений
Методики измерений изложены в следующих документах:
ГОСТ 10856-96; ГОСТ 13586.5-93, ГОСТ 29143-91, ГОСТ 29144-91 (ИСО 711-85), ГОСТ Р 54705-2011, ГОСТ 29305-92 (ИСО 6540-80), ГОСТ 12041-82, ГОСТ 31640-2012, ГОСТ 13056.3-86, ГОСТ Р 51479-99, ГОСТ Р 54042-2010, ГОСТ 4288-76, ГОСТ 9793-74, ГОСТ 3626-73, ГОСТ 29246-91, ГОСТ 30305.1-95, ГОСТ 30648.3-99, ГОСТ 7636-85, ГОСТ 26808-86, ГОСТ 9404-88, ГОСТ 26312.7-88, ГОСТ 17681-82, ГОСТ Р 54951-2012, ГОСТ 28178-89, ГОСТ Р 52377-2005, ГОСТ Р 54642-2011, ГОСТ 5900-73, ГОСТ 21094-75, ГОСТ Р ИСО 7513-2012, ГОСТ Р 52794-2007, ГОСТ Р 53068-2008, ГОСТ Р 54729-2011, ГОСТ 15113.4-77, ГОСТ 1936-85, ГОСТ Р 51437-99, ГОСТ Р ИСО 9727-3-2010, ГОСТ 28561-90, ГОСТ Р 55802-2013, ГОСТ 6687.2-90, ГОСТ 7698-93, ГОСТ 29188.4-91, ГОСТ 11812-66, ГОСТ Р 50456-92, ГОСТ 8285-91, ГОСТ Р 52179-2003, ГОСТ Р 53595-2009, ГОСТ 31762-2012, ГОСТ 16932-93, ГОСТ 13525.19-91, ГОСТ 24061-2012, ГОСТ 25709-83, ГОСТ 127.2-93, ГОСТ 12597-67, ГОСТ 19728.19-2001, ГОСТ 24027.2-80, ГОСТ 8269.0-97, ГОСТ 8735-88, ГОСТ 12730.2-78, ГОСТ 31376-2008, ГОСТ 16362-86, ГОСТ 16483.7-71, ГОСТ 16588-91, ГОСТ 17231-78, ГОСТ 28268-89, ГОСТ 5180-84, ГОСТ 20851.4-75.
КОПИЯ ВЕРНА
Нормативные документы
1 ГОСТ Р 8.681-2009 ГСП. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
2 ТУ 4215-008-27520549-2014 Установки измерительные воздушно-тепловые АСЭШ-8. Технические условия.
Рекомендации к применению
Для выполнения работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
