Электроды сравнения ЭСр-1
| Номер в ГРСИ РФ: | РБ 03 09 5041 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ООО "Измерительная техника", г. Москва |
Электроды сравнения ЭСр-1 (далее - электроды) предназначены для создания опорного потенциала при проведении потенциометрических измерений в водных растворах и взвесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 5041 20 |
| Наименование | Электроды сравнения ЭСр-1 |
| Год регистрации | 2020 |
| Номер сертификата | 13695 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2024-08-27 |
| Получатель сертификата | ООО "Измерительная техника", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Измерительная техника"
Адрес: ул. Сторожевая, 31, 111020, г. Москва
Контакты: (095)232-49-74, 232-42-14, izmteh@izmteh.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по Р 50.2.033-2004. |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (аттестат аккредитации - №RA.RU.311320, шифр поверительного клейма-ТТ)(НТК № 13-12) (НТК № 08-20). |
Поверители
Скачать
|
Описание типа РБ 03 09 5041 20 [2016-02-25]
rb-03-09-5041-20_2016-02-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5041 20 [2013-03-28]
rb-03-09-5041-20_2013-03-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 5041 20 [2021-01-05]
rb-03-09-5041-20_2021-01-05.pdf
|
Скачать |
Описание типа
Назначение
Электроды сравнения ЭСр-1 (далее - электроды) предназначены для создания опорного потенциала при проведении потенциометрических измерений в водных растворах и взвесях.
Описание

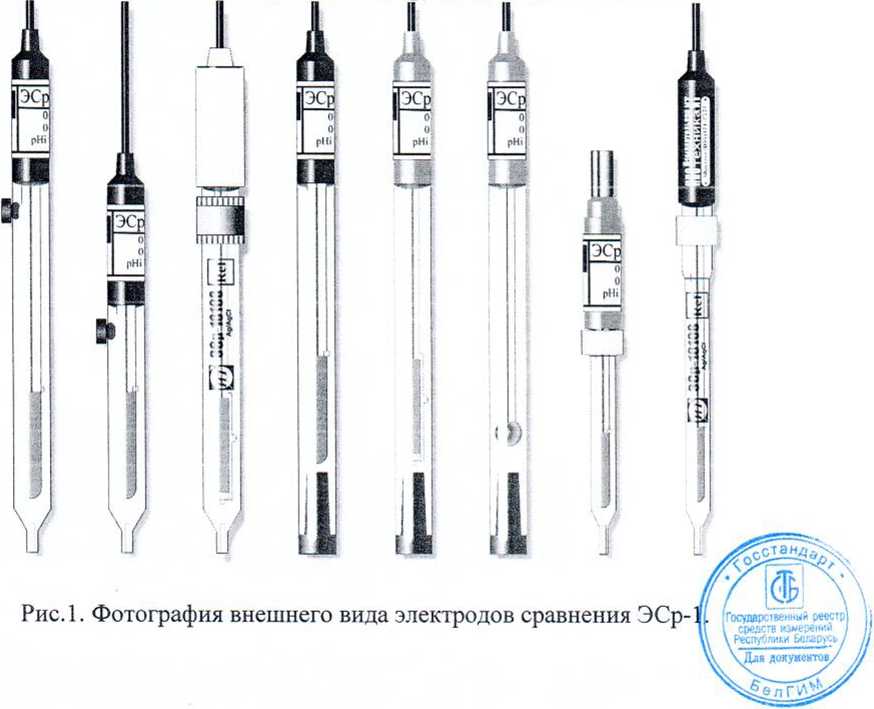

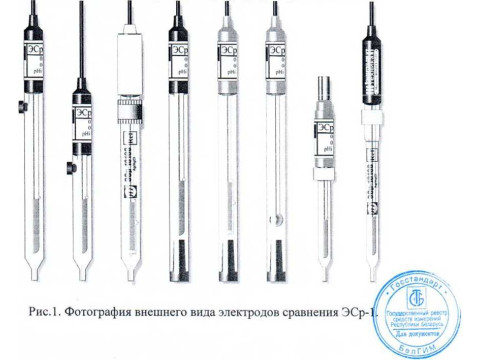

Электрод выполнен в виде стеклянной или пластмассовой трубки, внутри которой расположен потенциалообразующий полуэлемент, который представляет собой электрохимическую систему металл/электролит или металл/соль металла/электролит, или специальное стек-ло/электролит. На границе раздела фаз этих систем происходит самопроизвольное перераспределение заряженных частиц, в результате чего возникает устойчивый скачок потенциала, который используется как опорный потенциал при потенциометрических измерениях. Необходимым условием работы электродов сравнения является контакт заполняющего его электролита с анализируемым раствором, который осуществляется при помощи электролитических ключей, выполненных из пористых материалов.
На верхнем торце электрода установлена пластмассовая втулка, из которой выходит экранированный кабель, оснащенный разъемом, соединяющим электрод с иономером или рН-метром.
Электроды выпускаются в пяти модификациях ЭСр-lOlYZ, 3Cp-102YZ, 3Cp-103YZ, ЭСр-104YZ и 3Cp-107YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ - конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификации ЭСр-101YZ выпускаются в 12-ти, ЭСр-102YZ, ЭСр-103YZ и ЭСр-104YZ - в 1-ом, ЭСр-107YZ -в 2-х конструктивных исполнениях.
Электрод является невосстанавливаемым однофункциональным изделием.
Технические характеристики
Модификации электродов, электрохимическая схема и особенности конструкции представлены в таблице 1.
Таблица 1
|
Модификация, конструктивное исполнение |
Электрохимическая система |
Особенности конструкции |
|
ЭСр-10101, ЭСр-10102, ЭСр-10106, ЭСр-10107, ЭСр-10108 |
Хлорсеребряная: Ag/AgCl/p-p КС1 |
Проточный с двойным электролитическим ключом |
|
ЭСр-10103 |
Хлорсеребряная: Ag/AgCl/p-p К.С1 |
Проточный одноключевой |
|
ЭСр-10104 |
Хлорсеребряная: Ag/AgCl/p-p К.С1 |
Непроточный с двойным электролитическим ключом |
|
ЭСр-10105, ЭСр-10109, ЭСр-10110, ЭСр-10111 |
Хлорсеребряная: Ag/AgCl/p-p К.С1 |
Непроточный, одноключевой |
|
ЭСр-10112 |
Хлорсеребряная: Ag/AgCl/p-p КС1 |
Полуэлемент для выносного проточного электрода |
|
ЭСр-10201 |
Каломельная: Hg/Hg2Cl2/p-p КО |
Проточный с двойным электролитическим ключом |
|
ЭСр-10301 |
Ртутносульфатная: Hg/Hg2SO4/p-p K2SO4 |
Проточный с двойным электролитическим ключом |
|
ЭСр-10401 |
Стеклянная: твердый кон-такт/стекло/ буферный раствор |
Непроточный одноключевой |
|
ЭСр-10701, ЭСр-10705 |
Цинковая: (Hg)Zn/ZnCl2/p-p КС1 |
Проточный с двойным электролитическим ключом |
Потенциал электродов (Е) относительно нормального водородного электрода (н.в.э.) при температуре (20±0,5) °C, диапазоны температур анализируемой среды и температурный коэффициент потенциала электродов соответствуют величинам, приведенным в таблице 2.
Таблица 2
|
Модификация электрода |
Потенциал, мВ (относительно н.в.э.) |
Температурный коэффициент, мВ/°С, не более |
Диапазон рабочих температур, °C |
Внутренний электролит* (концентрация, моль/дм3) |
Электролит солевого мостика (концентрация, моль/дм3) | |
|
ЭСр-10101 ЭСр-10102 ЭСр-10104 ЭСр-10106 ЭСр-10107 ЭСр-10108 |
/4,2 |
202±3 |
±0,25 |
от 20 до 100 |
КС1 (4,2) |
КС1 (4,2) |
|
/3,5 |
208±3 |
±0,25 |
от 5 до 100 |
КС1 (3,5) |
КС1 (3,5) | |
|
/3,0 |
212±3 |
±0,25 |
от минус 5 до плюс 100 |
КС1 (3,0) |
КС1 (3,0) | |
|
ЭСр-10103 ЭСр-10105 |
/4,2 |
202±3 |
±0,25 |
от 20 до 100 |
КС1 (4,2) | |
|
/3,5 |
208±3 |
±0,25 |
от 5 до 100 |
КС1 (3,5) J | ||
|
/3,0 |
212±3 |
±0,25 |
от минус 5 до плюс 100 |
КО (3,0) // 1( f |
' ф - \ \ | |
|
ЭСр-10109 |
202±3 |
±0,25 |
от 20 до 120 |
КС1 (4,2) V |
КС1 (4,2) | |
|
Модификация электрода |
Потенциал, мВ (относительно н.в.э.) |
Температурный коэффициент, мВ/°С, не более |
Диапазон рабочих температур, °C |
Внутренний электролит* (концентрация, моль/дм3) |
Электролит солевого мостика (концентрация, моль/дм3) | |
|
ЭСр-10110 |
/4,2 |
202±3 |
±0,25 |
от 20 до 120 |
КС1 (4,2) |
- |
|
/3,5 |
208±3 |
±0,25 |
от 5 до 120 |
КС1 (3,5) |
- | |
|
/3,0 |
212±3 |
±0,25 |
от минус 5 до плюс 120 |
КС1 (3,0) |
- | |
|
ЭСр-10111 |
226+5 |
±0,25 |
от 10 до 50 |
КС1(1,34) SrCl2(0,38) Н3В03(0,016) |
- | |
|
ЭСр-10112 |
202±3 |
±0,25 |
от 0 до 60 |
КС1 (4,2) |
- | |
|
ЭСр-10201 |
/4,2 |
244±3 |
±0,70 |
от 20 до 100 |
КС1 (4,2) |
КС1 (4,2) |
|
/1,0 |
283±3 |
±0,50 |
от 5 до 100 |
КС1(1,0) |
КС1(1,0) | |
|
ЭСр-10301 |
650±3 |
±0,25 |
от 20 до 100 |
K2SO4(0,6) |
K2SO4(0,6) | |
|
ЭСр-10401 |
-(2307±5) |
±0,15 |
от 20 до 100 |
КС1 (3,3) CH3COOLi(0,3) |
- | |
|
ЭСр-10701 ЭСр-10705 |
-(850±3) |
±0,05 |
от 0 до 100 |
КС1(3,3) ZnCl2(0,05) |
КС1 (4,2) | |
*Электролит в потенциалопределяюшей части электрода.
Электрическое сопротивление электродов, кОм, при температуре (20±0,5) °C - для всех модификаций кроме ЭСр-10112 и ЭСр-10401
от 2 до 20
не более 5 от 500 до 3000
0,5
100 0,95
-ЭСр-10112
-ЭСр-10401
Нестабильность потенциала электродов за 8 часов по абсолютной величине, мВ, не более
Масса (с кабелем), г, не более
Вероятность безотказной работы за 1500 часов, не менее
Габаритные размеры электродов соответствуют данным, приведенным в таблице 3. Таблица 3
|
Модификация, конструктивное исполнение |
Диаметр рабочей части, мм |
Длина, мм |
|
ЭСр-10101 |
12 |
170 |
|
ЭСр-10102 |
12 |
130 |
|
ЭСр-10103 |
12 |
165 |
|
ЭСр-10104 |
12 |
160 |
|
ЭСр-10105 |
12 |
160 |
|
ЭСр-10106 |
10/26 |
230 |
|
ЭСр-10107 |
8 |
130 |
|
ЭСр-10108 |
8 |
165 |
|
ЭСр-10109 |
12 |
160 |
|
ЭСр-10110 |
12 |
160 |
|
ЭСр-10111 |
7 | |
|
ЭСр-10112 |
10/14 |
/Z,® |
|
ЭСр-10201 |
12 | |
|
ЭСр-10301 |
12 |
\ "'"■’'««Тог
|
Модификация, конструктивное исполнение |
Диаметр рабочей части, мм |
Длина, мм |
|
ЭСр-10401 |
12 |
160 |
|
ЭСр-10701 |
12 |
170 |
|
ЭСр-10705 |
10/26 |
230 |
Условия эксплуатации:
- температура окружающего воздуха, °C
от 5 до 40 до 90 при 25 °C от 84 до 106,7 от 630 до 800.
- относительная влажность воздуха, %
- атмосферное давление, кПа
мм рт.ст.
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом или специальным штампом.
Комплектность
Комплектность электродов сравнения ЭСр-1 приведена в таблице 4.
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Электрод |
ЭСр-1 |
1 шт. |
Модификация и конструктивное исполнение по заказу |
|
Паспорт |
ГРБА 418422.020, -01...-03 ПС ГРБА 418422.020-06.. .-09 ПС ГРБА 418422.021,-01 ПС ГРБА 418422.022 ПС ГРБА 418422.024, -04 ПС ГРБА 418422.025, -01 ПС ГРБА 418422.029 ПС ГРБА 418422.030 ПС |
1 экз. | |
|
Методика поверки |
Р 50.2.033-2004 |
1 экз. |
По заказу |
|
Упаковка |
1 шт. |
Индивидуальная или на партию до 20 шт. |
Поверка
осуществляется по документу Р 50.2.033-2004 ГСП. Электроды сравнения для электрохимических измерений. Методика поверки.
Средства поверки:
- pH-метр - рабочий эталон pH 1-го разряда, ГОСТ 8.120-99, погрешность измерения pH -не более 0,01;
- посуда лабораторная стеклянная мерная, ГОСТ 1770-74;
- весы лабораторные аналитические 2-го класса точности, ГОСТ 24104-2001;
- вода дистиллированная, ГОСТ 6709-72;
- калий хлористый, ч.д.а., ГОСТ 4234-77;
- бумага фильтровальная лабораторная, ГОСТ 12026-76;
- тераомметр Е6/13А, погрешность - не более ± 10 %;
222-75.
- отрезок серебряной проволоки, диаметр 0,5 мм, длина 30-50 мм, Ср 9^9,9<
Сведения о методах измерений
изложены в эксплуатационных документах на вторичные преобразователи (иономеры и рН-метры), в комплекте с которыми эксплуатируются электроды.
Нормативные документы
ГОСТ 8.120-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений pH
ГОСТ 16286-84 Преобразователи потенциометрические ГСП. Электроды вспомогательные промышленные. Технические условия (с Изменениями N 1, 2)
ТУ 4215-020-89650280-2009 Электроды сравнения ЭСр-1. Технические условия.
